水下作业遥控潜器框架与推进结构设计

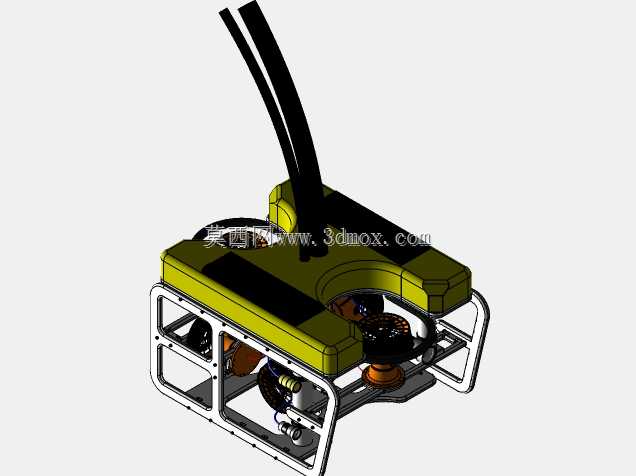

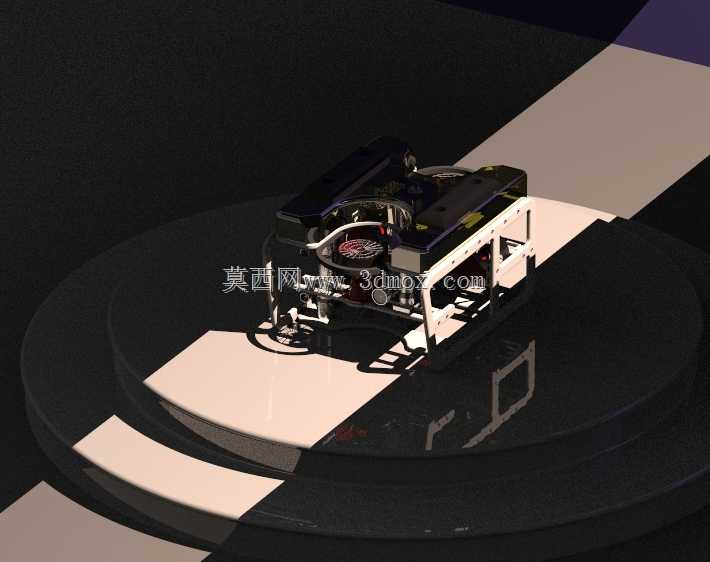

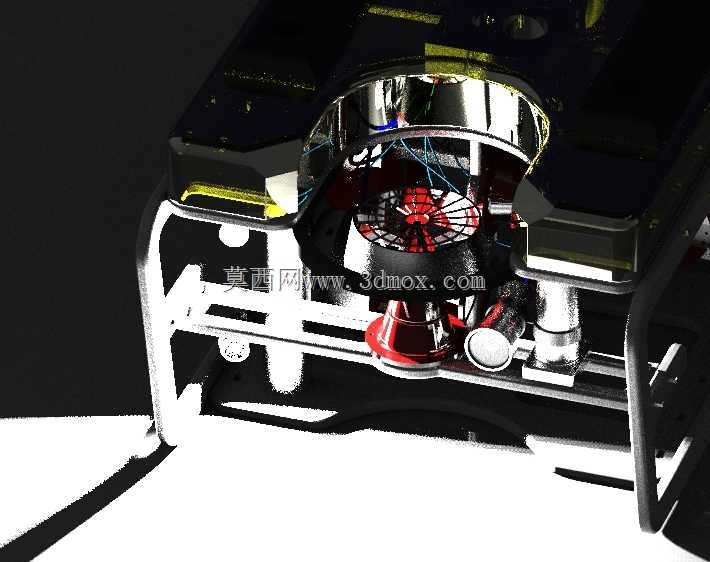

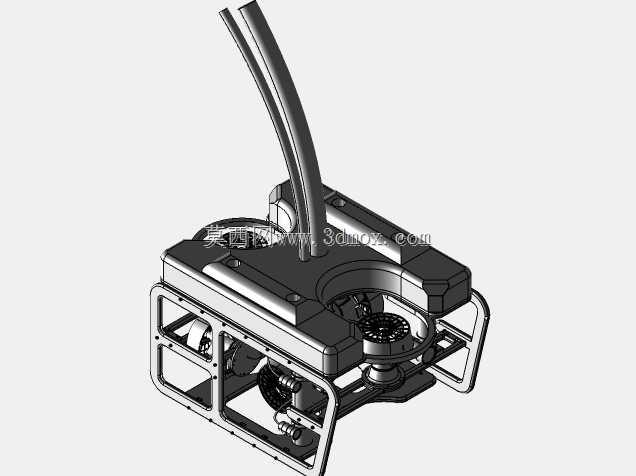

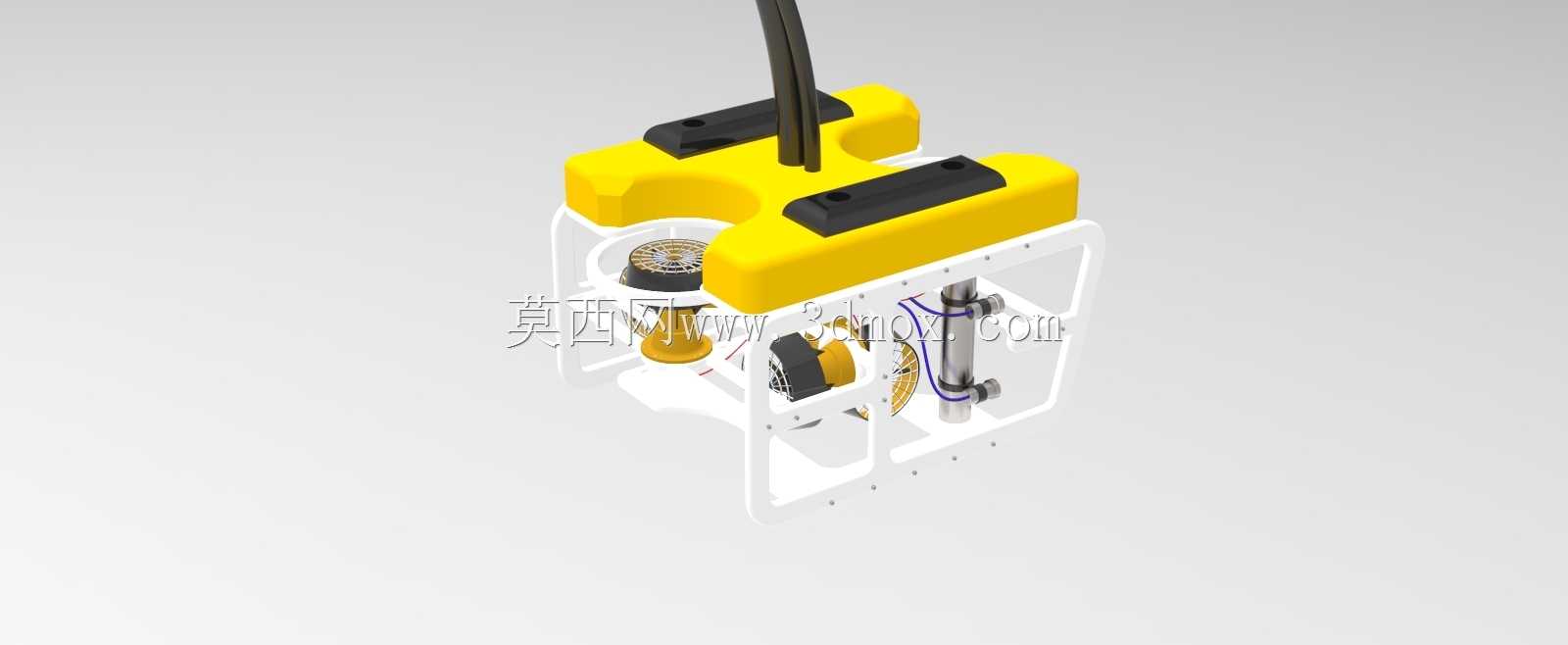

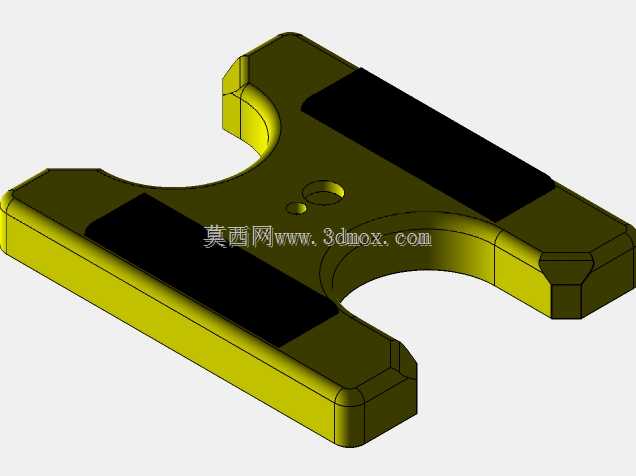

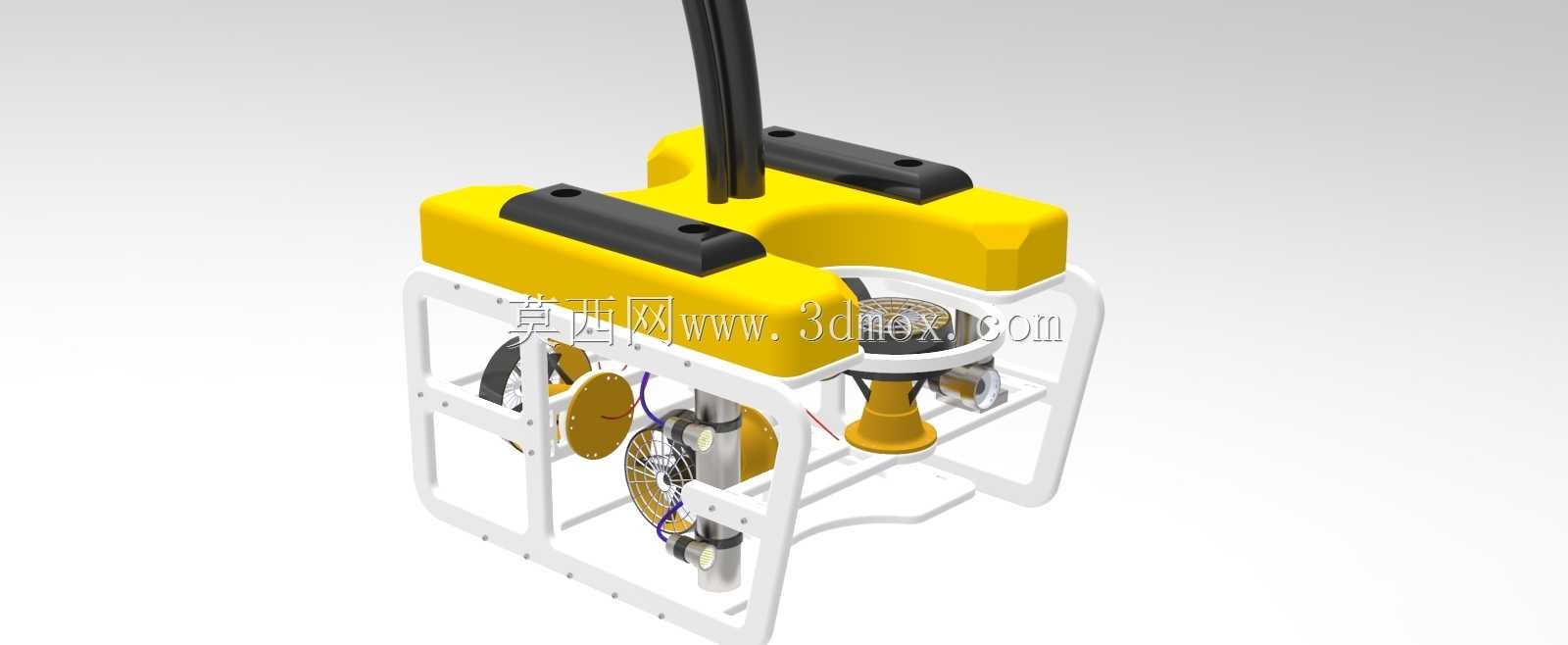

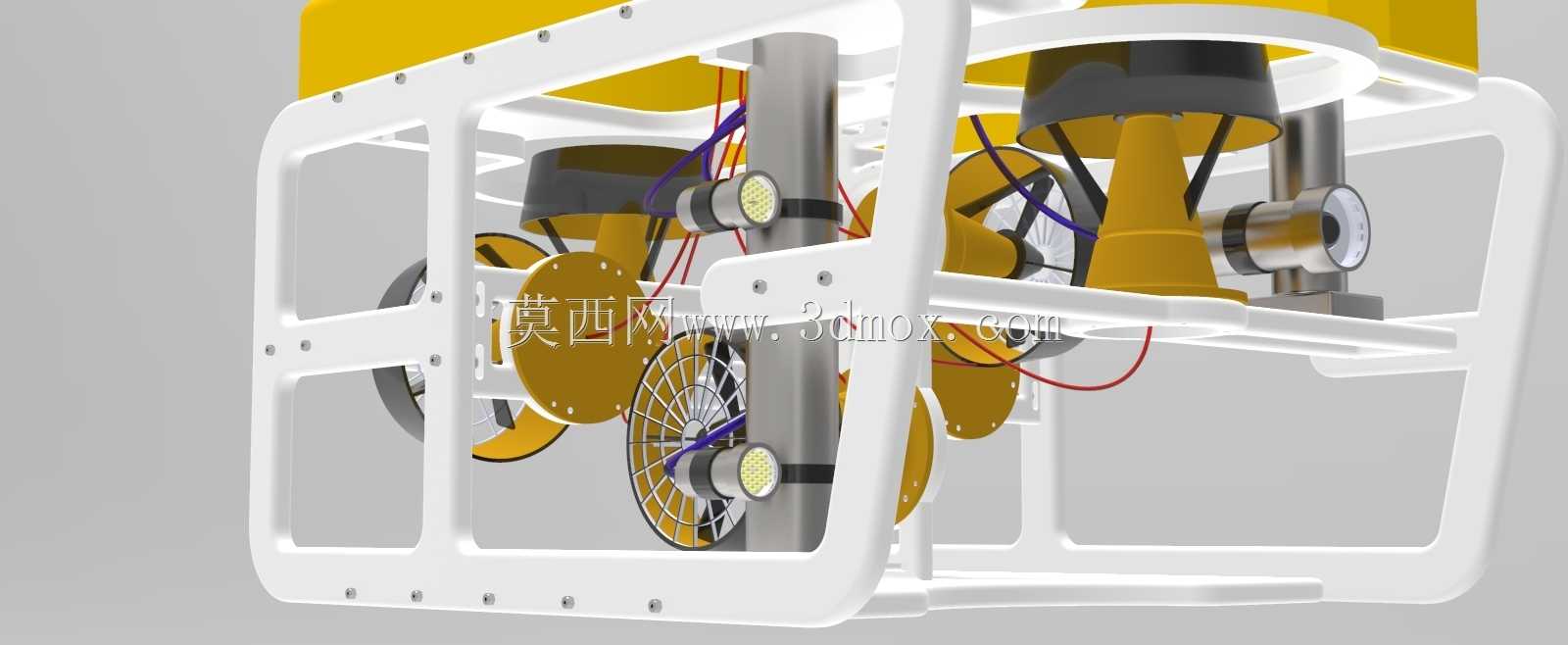

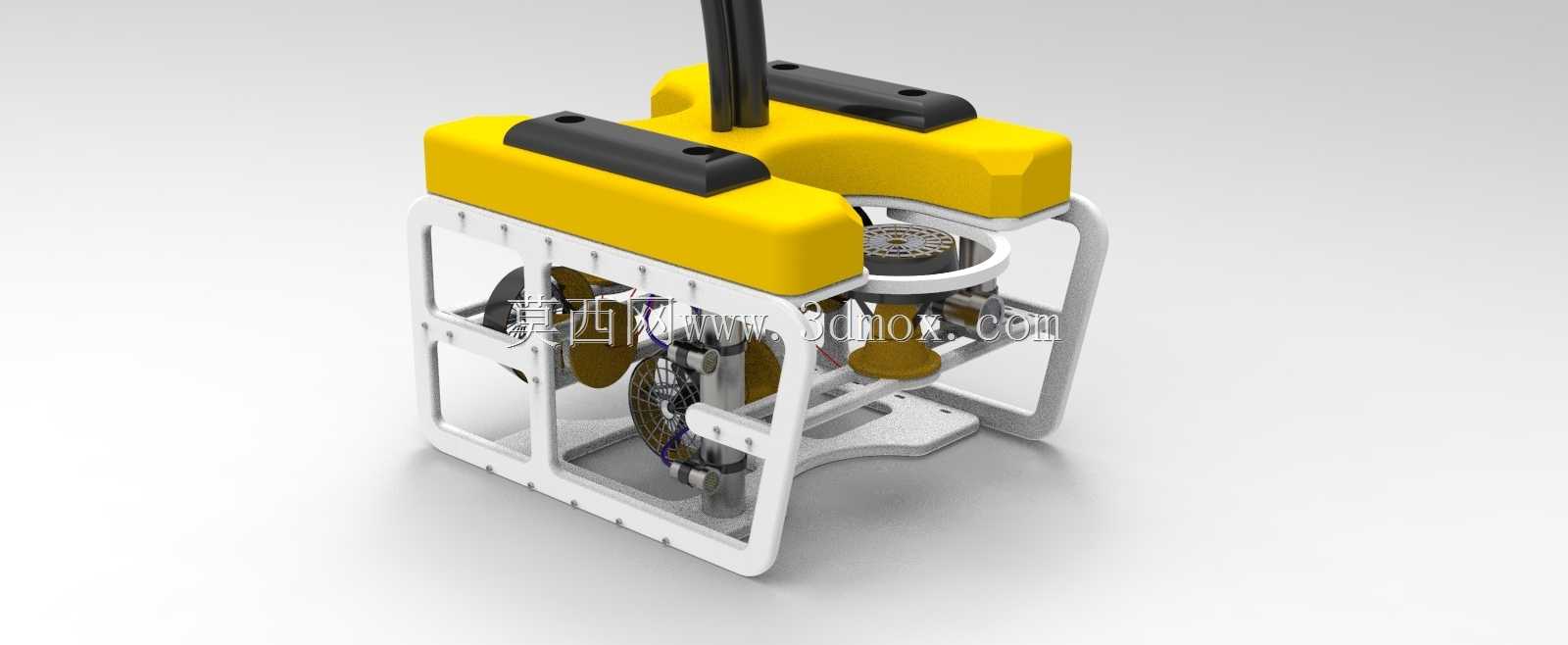

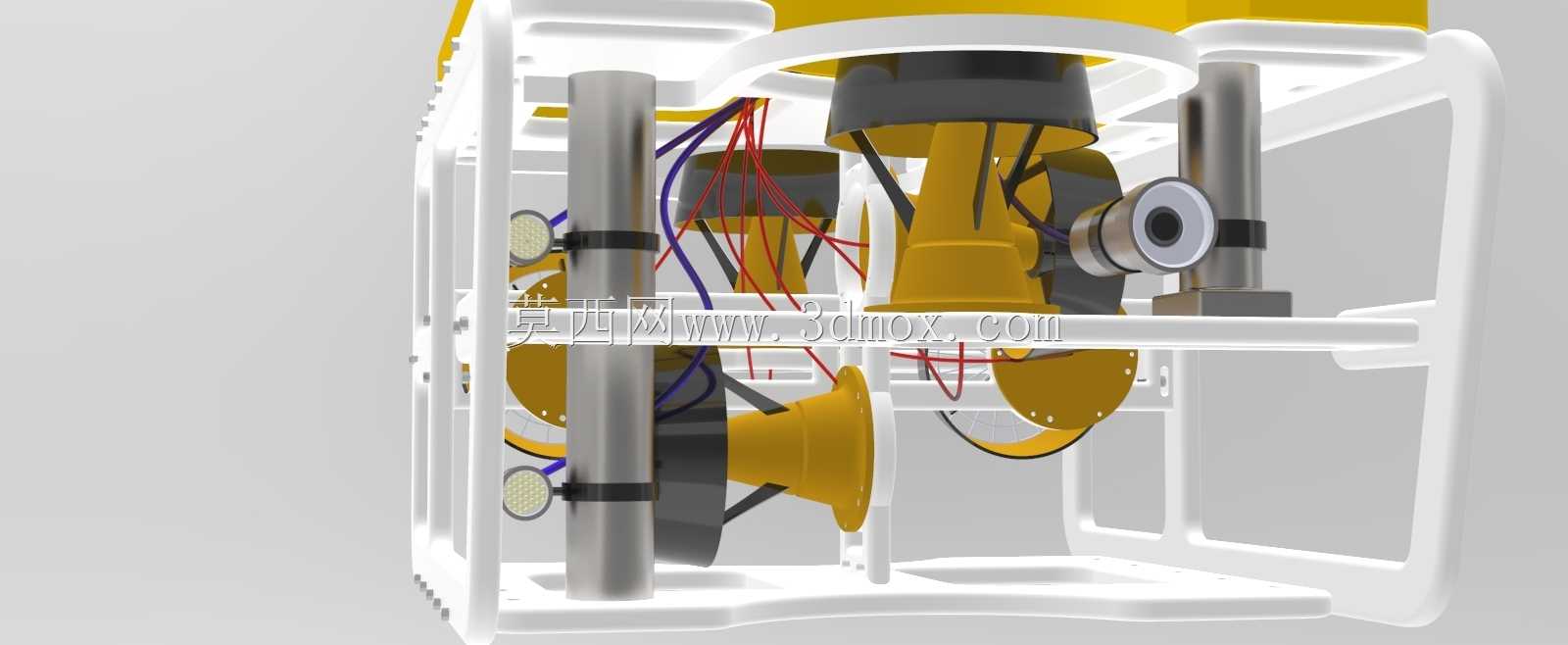

水下作业装备的密封失效与框架共振，是浅水作业潜器最常出现的现场故障，这款遥控潜器的结构设计，从根源上规避了这类落地隐患。外围防护框架采用圆角过渡的弯折型材，没有采用常见的直角焊接结构，磕碰礁石或者船体侧壁时，冲击力会顺着圆弧型材分散到四个连接支点，不会在直角焊缝处形成应力集中点，直接降低了框架受撞开裂的概率。框架与内部舱体的连接位预留了0.2mm的装配公差，垫入丁腈橡胶减震垫后再锁紧紧固件，推进器运转产生的高频振动不会直接传递到电子舱壁，避免长期振动导致密封胶圈出现疲劳渗漏。中部的主推进器采用内嵌式安装位，导流罩与框架的间隙控制在8mm，既不会因为间隙过小卡入水中漂浮的纤维杂物，也不会因为间隙过大损失推进效率，叶轮的边缘做了钝化倒圆处理，即便杂物擦过叶轮边缘，也不会打坏叶片动平衡。电子舱的端盖密封槽采用梯形截面设计，相比常规矩形槽，O型圈受压时的形变填充更均匀，在0.5MPa的水压环境下，不会出现局部密封失效的问题。顶部的浮力材料安装位做了嵌入式卡槽，浮力块卡入后再用扎带辅助固定，不会因为水流冲击出现浮力块移位，保证潜器在水中的重心始终保持在浮心下方，避免出现侧翻或者俯仰失控的问题。外露的线缆走线全部沿着框架内侧的走线槽排布，没有悬空的线缆段，不会被水中的缠绕物勾挂扯断，接插件的位置全部高于潜器的最大吃水线，即便表层出现凝露，水珠也会顺着舱壁滑落，不会渗入接插件内部造成短路。观察窗采用加厚的亚克力板材，与舱体的连接位增加了一圈不锈钢压圈，分散螺栓的锁紧压力，不会因为局部压力过大导致亚克力板出现应力裂纹。底部的配重块安装位设计成可调节的滑槽结构，可以根据搭载的作业配件重量调整配重位置，不用额外增减配重块就能快速调整潜器的水中姿态，适配不同的水下作业场景。
