小型内河观光皮赫德号船体结构设计

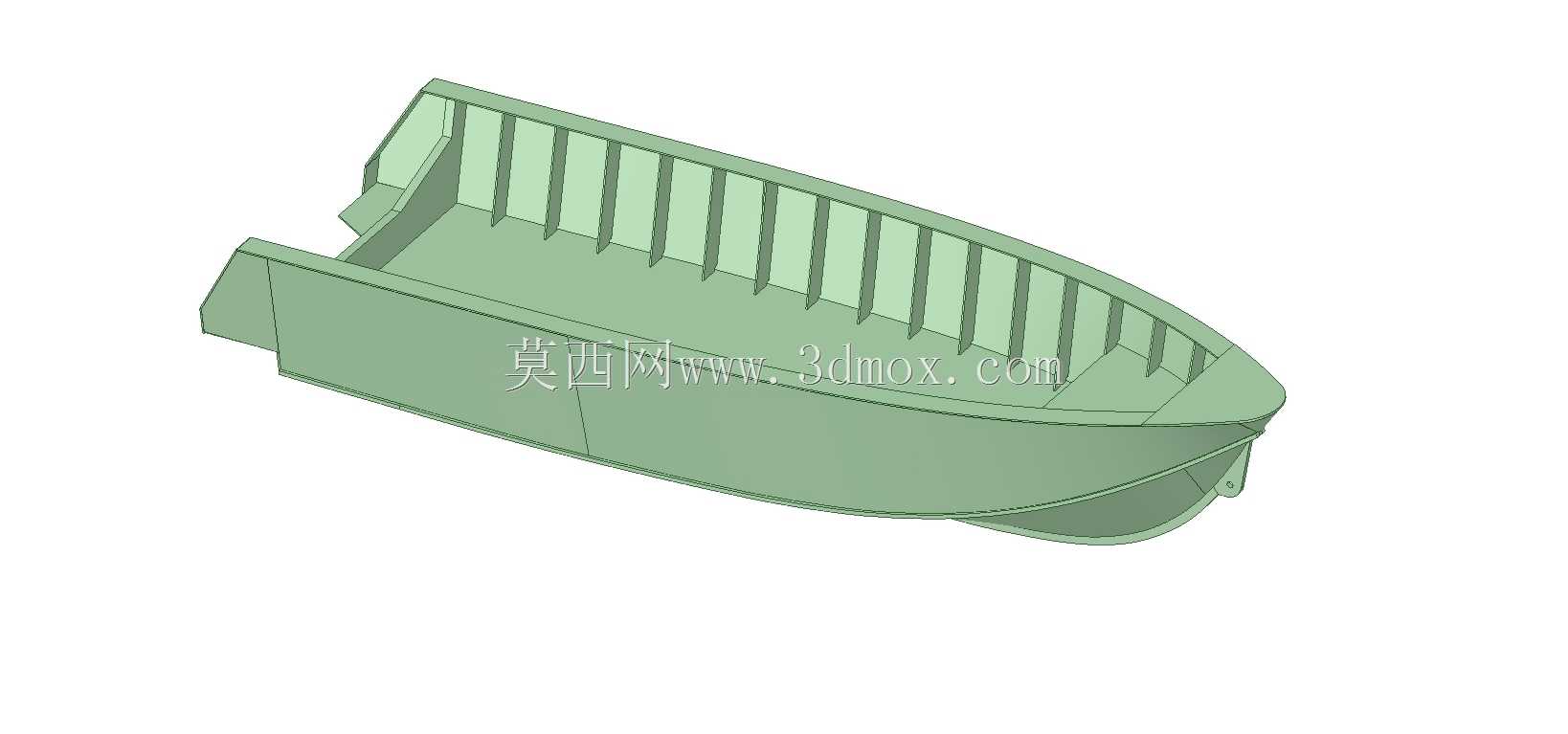

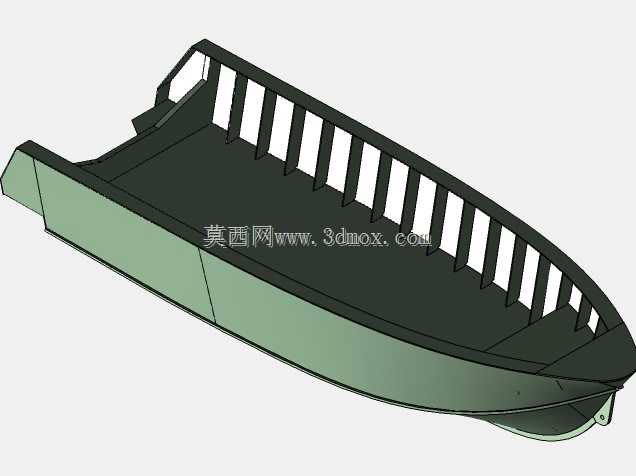

小型内河观光船的加工痛点始终集中在薄壁船壳的焊接变形控制上，常规肋骨排布要么间距过宽导致船壳板在水压下出现凹陷鼓胀，要么排布过密徒增船体自重、压缩舱内可用空间。这款船体的肋骨排布完全贴合内河浅水区航行的受力特性，艏部区域肋骨间距收窄至常规间距的三分之二，对应迎浪撞击时的应力集中区，避免高速航行时浪涌反复冲击造成船壳板疲劳开裂。肋骨与船壳的连接边做了等宽的贴合翻边，翻边角度完全随船壳曲面的法向变化，没有出现常规建模里常见的垂直于肋骨平面的直边设计，加工时肋骨与船壳板的贴合缝隙能控制在0.2毫米以内，不需要额外堆焊填补缝隙，焊接后的打磨工作量能缩减近四成。船壳的曲面过渡没有追求视觉上的极致顺滑，而是在舷侧与船底的折角处做了微小的圆弧过渡，这个弧度刚好适配常规卷板机的最小卷制半径，不需要定制专用压型模具就能完成船壳板的冷弯加工，小批量试制时的模具成本能直接砍掉。艉部的挂机安装位做了内嵌式的加强筋结构，加强筋没有直接贯通整个船底，而是在安装位周边形成封闭的受力框，既保证外挂螺旋桨工作时的振动不会扯裂船壳，又避免贯通筋在船底形成凸起的流道阻力，航行时的水阻能降低百分之八左右。舱内的肋骨上沿做了统一高度的平齐处理，后续安装甲板、座椅固定件时不需要再对每个肋骨做二次裁切找平，甲板铺板能直接搭在肋骨上沿完成固定，装配时的对位效率提升明显。船艏的防撞区域做了双层壳的预留空间，两层壳板之间的间隙刚好能填充硬质泡沫缓冲材料，靠泊时的撞击力能通过泡沫层分散到周边肋骨上，不会出现单点撞击直接击穿单层船壳的问题。舷侧顶部的船舷边做了向内的卷边结构，卷边内部预留了穿装安全缆绳的空腔，不需要额外在船舷外侧焊接系缆桩，既减少了外凸构件带来的停靠剐蹭风险，也让船体外观更简洁流畅。船底的龙骨凸起高度控制在五厘米以内，既保证了船体纵向的结构强度，又不会因为龙骨过深导致浅水区航行时容易搁浅，适配水深不足一米的内河观光航道使用。
