钢丝绳紧固用U型螺栓式夹钳结构

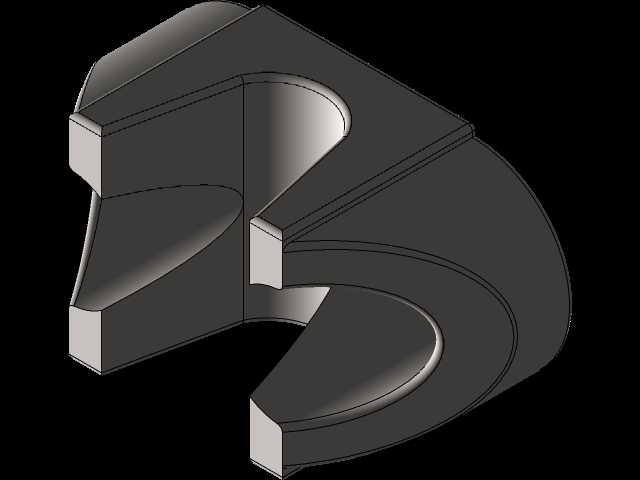

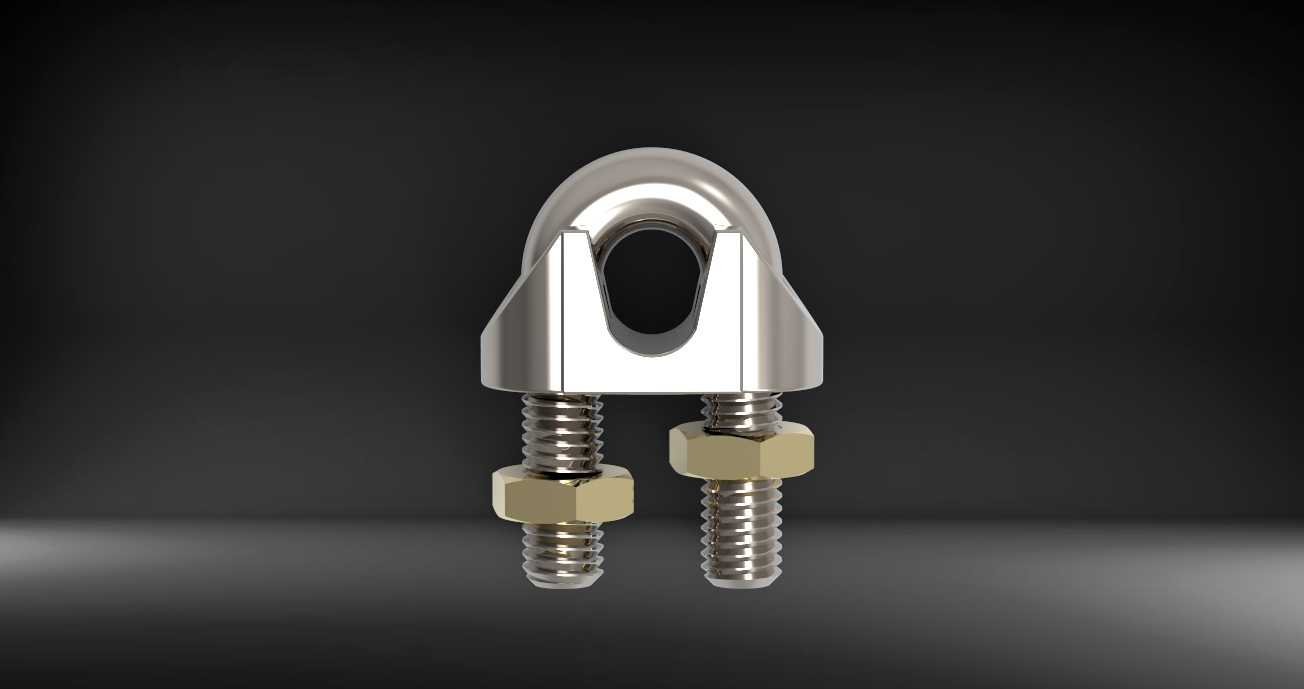

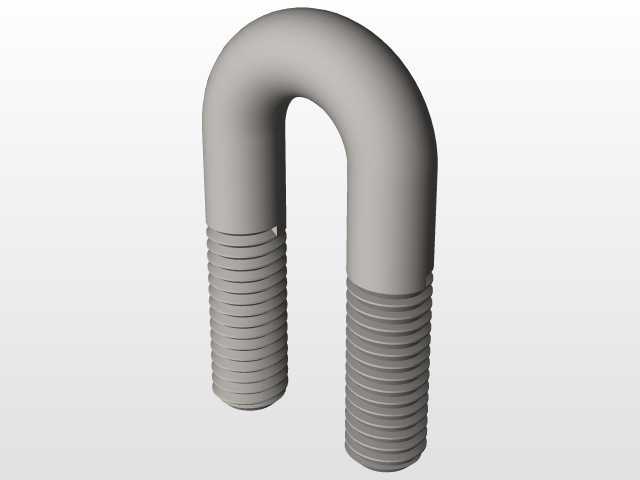

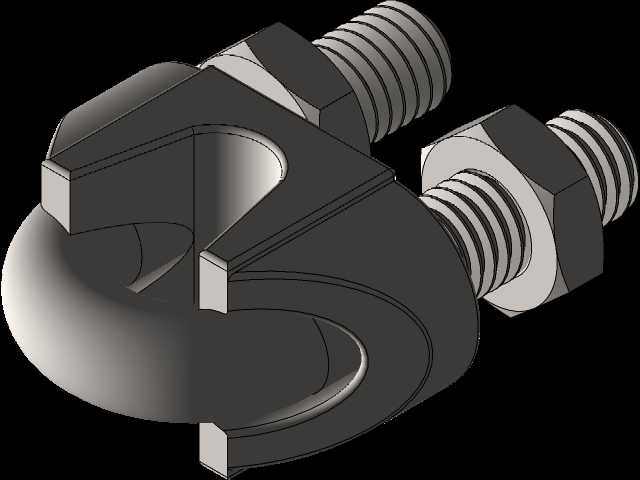

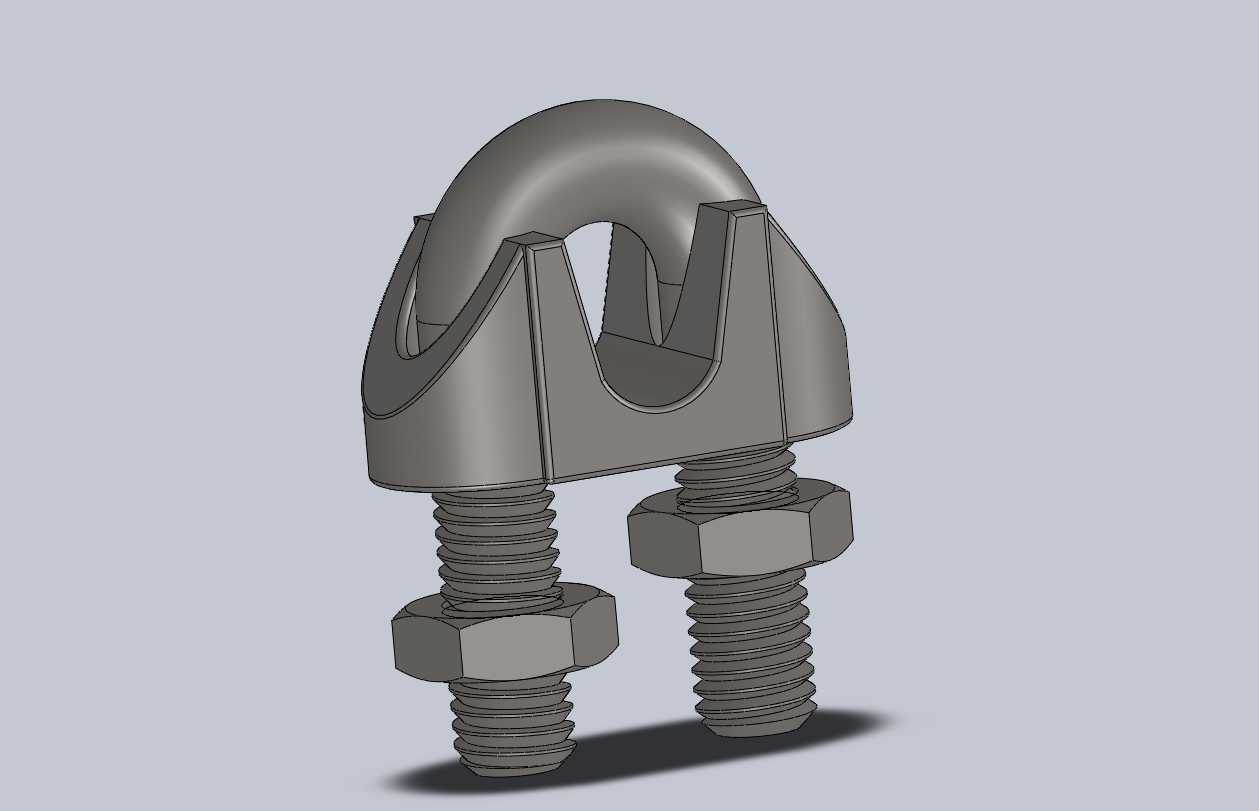

这款U型绳夹是起重索具、绳缆固定场景中极为常用的紧固零件，日常在港口吊装作业、电力线路架设、户外索道搭建、船舶缆绳固定、重型设备捆绑转运等场景中都能见到它的身影，核心作用是将钢丝绳的自由端与工作段牢牢锁紧，形成稳定的绳环结构，避免绳缆受拉时出现松脱、滑移的问题，保障索具连接环节的受力可靠性。从结构设计来看，它采用了经典的U型弯环搭配鞍型压块、双六角锁紧螺母的组合形式，U型弯环顶部设置有一体式吊环孔，既可以作为绳夹的受力承托结构，也能在部分场景下配合卸扣实现额外的挂接功能；鞍型压块的内弧面与钢丝绳的外圆曲率做了匹配设计，锁紧时压块可以完全贴合钢丝绳的外表面，不会对绳股造成局部剪切损伤，同时U型螺栓的两个螺杆段对称分布在钢丝绳两侧，双螺母锁紧的结构可以让压块两侧受力均匀，避免单侧压紧导致的绳缆偏移、压接不牢问题。在设计过程中，首先需要匹配对应公称直径的钢丝绳规格来确定整体尺寸边界：U型弯环的内槽宽度要略大于目标钢丝绳直径，保证绳缆可以顺利嵌入槽内，弯环的圆弧过渡位置做了圆角处理，避免应力集中导致受力时弯环出现开裂；鞍型压块的厚度需要满足额定载荷下的抗压强度要求，压块上的两个穿杆孔位置与U型螺栓的螺杆中心距严格对齐，装配时不会出现卡滞；螺杆部分的螺纹长度需要预留足够的锁紧行程，保证压块压紧钢丝绳后螺母还有足够的啮合牙数，避免受振动时螺母松脱。安装使用时，需要将U型螺栓扣在钢丝绳的工作段上，鞍型压块压在钢丝绳的自由尾段上，拧紧两个螺母时要交替逐步加力，保证两侧压下量一致，让钢丝绳被压块与U型弯环牢牢夹持，通常根据钢丝绳的直径不同，单组绳结需要搭配对应数量的绳夹来保证握裹力，相邻绳夹之间需要留出足够的安装间距，避免互相干涉。这类绳夹的整体外形紧凑，安装操作不需要特殊工具，只用普通扳手即可完成锁紧作业，可重复拆装使用，在各类需要临时或长期固定绳缆的作业场景中都能发挥稳定的紧固作用，相比其他一体式压接索具，它的适配灵活性更强，可以根据现场绳缆的实际情况调整锁紧位置，维护更换也十分便捷。
