弹簧复位式进气控制阀结构设计

　　这套进气控制阀的结构围绕气动回路中进气通断与压力调节展开，核心采用阀芯直线往复运动配合弹簧自动复位的方案。阀体内部加工出同轴导向腔，阀芯沿腔体内壁做轴向滑动，进气端与出气端分别开设流道接口，当阀芯处于开启位置时，气路贯通，介质可顺利通过；外力撤除后，套在阀芯杆部的压缩弹簧依靠预紧弹力推动阀芯回位，切断气路，实现失气自动关闭的安全逻辑。

　　从实际应用场景看，这类阀件常见于小型气动设备、自动化生产线气控单元以及需要进气单向管控的装置中。设备启动时，控制端施加作用力推动阀芯克服弹簧力移动，打开进气通道；停机或控制信号消失时，弹簧迅速将阀芯顶回密封位，避免管路内气体倒流或持续进气造成误动作。弹簧的刚度与预压缩量直接决定复位速度和密封压紧力，建模时需重点校核弹簧在全行程内的压缩曲线，确保阀芯全开时弹簧不并圈、全关时仍保有足够密封比压。

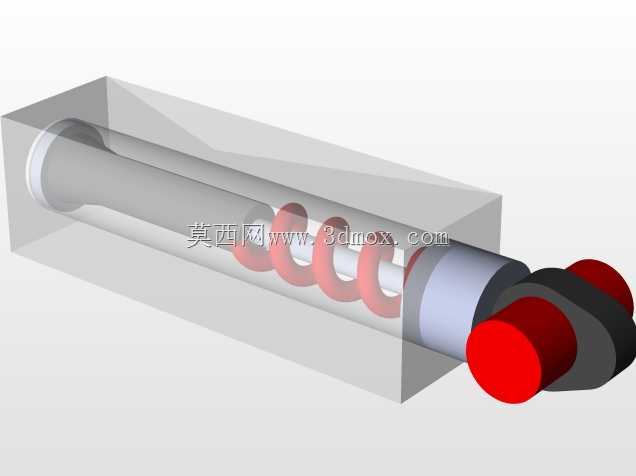

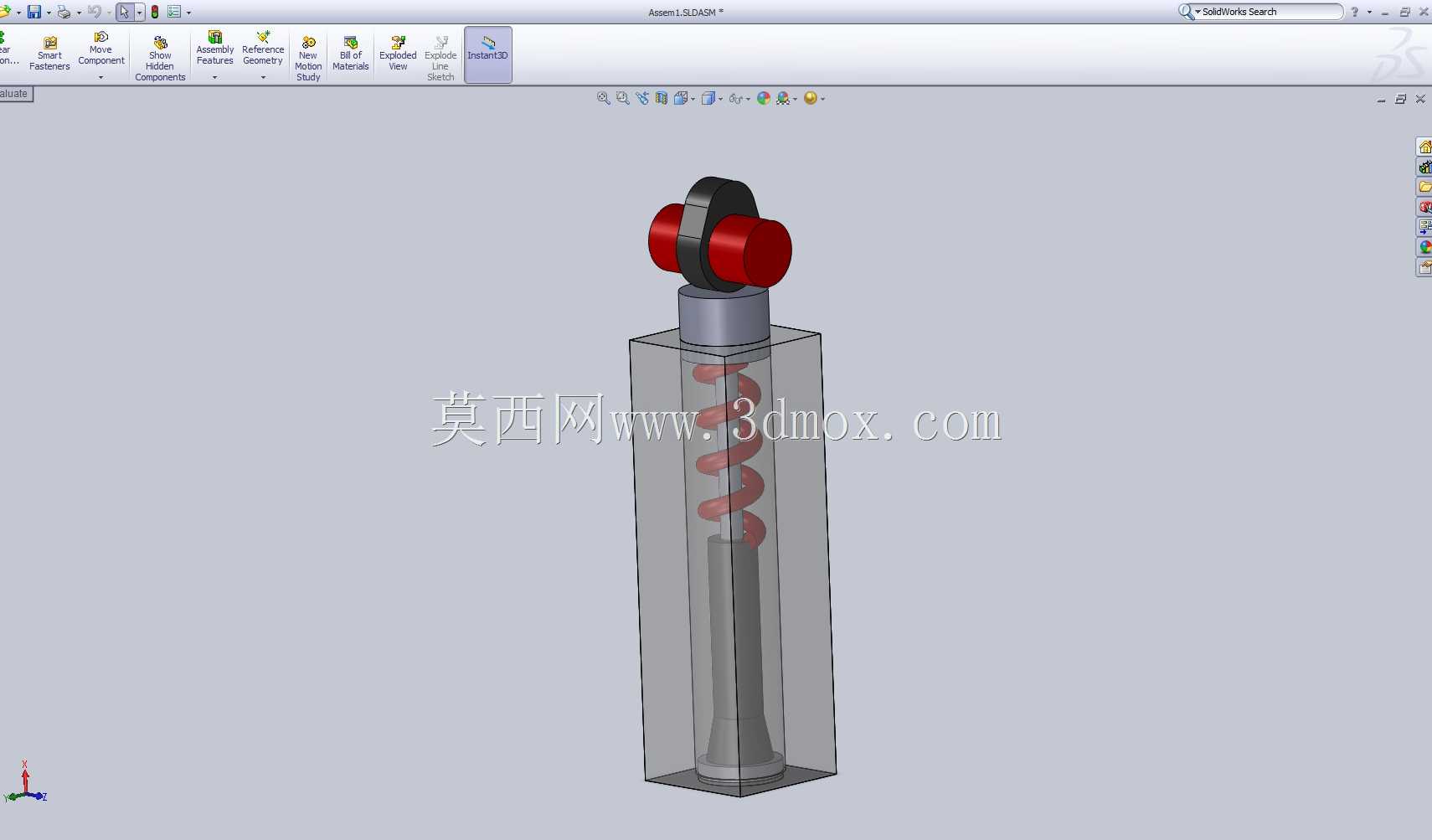

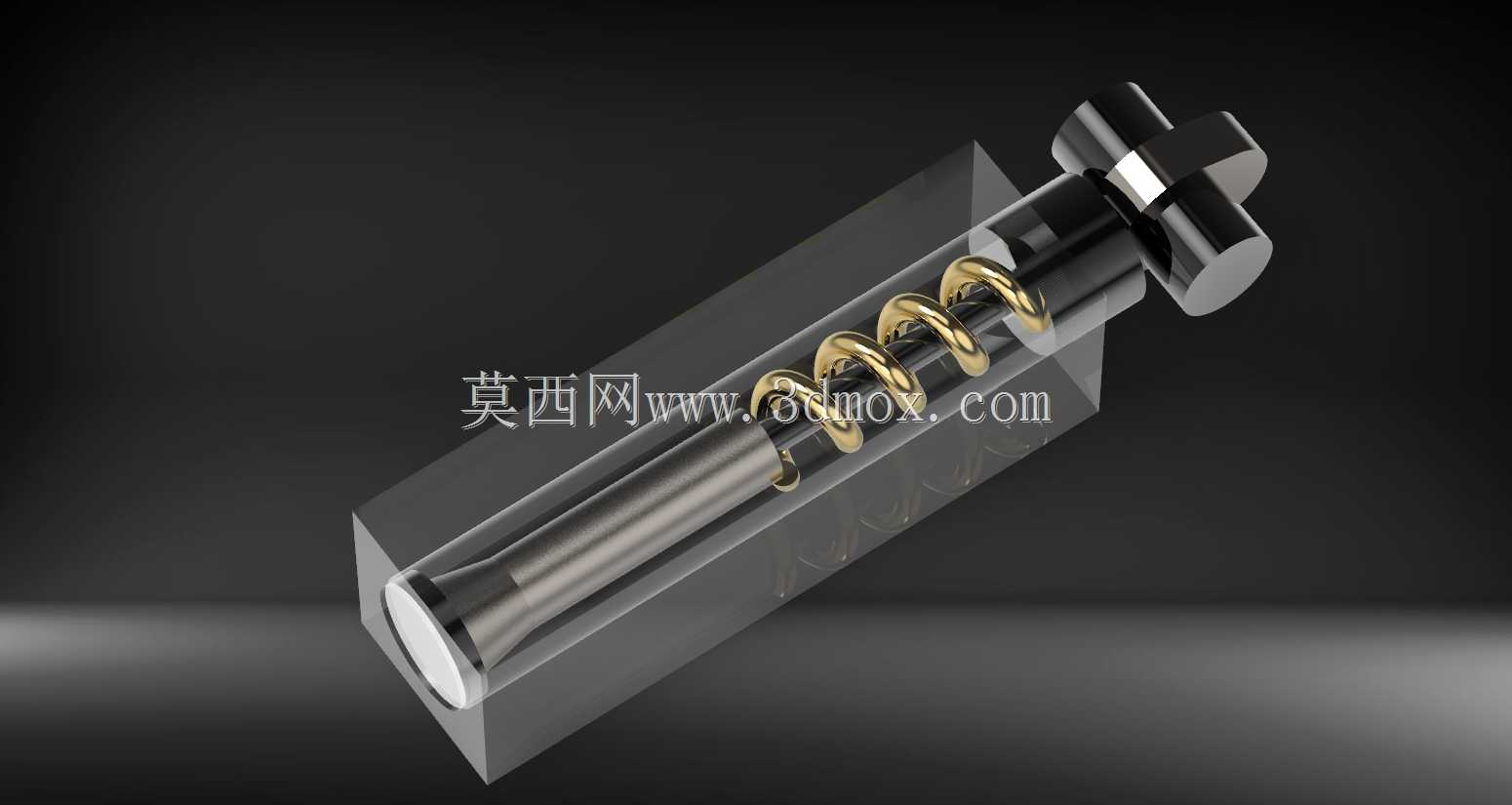

　　外形与安装边界方面，整体呈细长圆柱状布局，阀芯一端伸出阀体并设置旋钮式调节头，可手动限定阀芯行程，从而调节开度与进气流量；阀体外部预留安装平面与连接孔位，便于固定在设备基板或集成阀岛上。流道接口的孔径、阀芯密封段长度以及弹簧腔内径需保持同轴度公差，否则滑动过程中易出现卡滞。三维建模过程中，阀芯、弹簧、阀体三者按装配关系做了运动干涉检查：弹簧内圈与阀芯杆部留有径向间隙，外圈与阀体内壁避免摩擦，阀芯行程终点设置限位台阶，防止过行程损坏密封面。

　　设计思路上优先保证动作可靠性与加工工艺性，阀体采用规则回转体加平面安装座的形式，导向腔可通过一次镗削保证同轴度；弹簧选用标准圆柱螺旋压缩弹簧，降低备件成本；调节端的十字形旋钮既方便手动操作，也预留了工具夹持位。各零件的配合面区分间隙配合与密封配合，滑动面选取较小间隙保证导向精度，密封位则通过端面贴合实现截断。整套结构没有复杂异形曲面，零件数量少，装配关系清晰，既可以作为气动系统进气控制的直接选型参考，也适合用于阀门类产品的结构教学、运动动画演示以及二次改型设计，在此基础上调整弹簧参数、流道口径或控制端形式，即可衍生出适配不同压力与流量等级的进气阀方案。
