小型圆柱螺旋弹簧阻尼减震器结构

　　该减震结构主要面向小型移动设备、轻型运载工具及实验台架中的振动隔离场景，核心作用是在轮体、摆臂或承载支架与主体框架之间传递受控力，同时把路面冲击、机构往复运动产生的高频振动衰减到可接受范围。实际布置时，减震器并不单独承担定位功能，而是与两侧连接臂、铰接销轴和限位结构共同组成悬架系统；弹簧负责承受轴向载荷并提供回复力，内部阻尼环节则抑制弹簧压缩后的反复振荡，避免设备经过凸起或急停后出现持续弹跳。

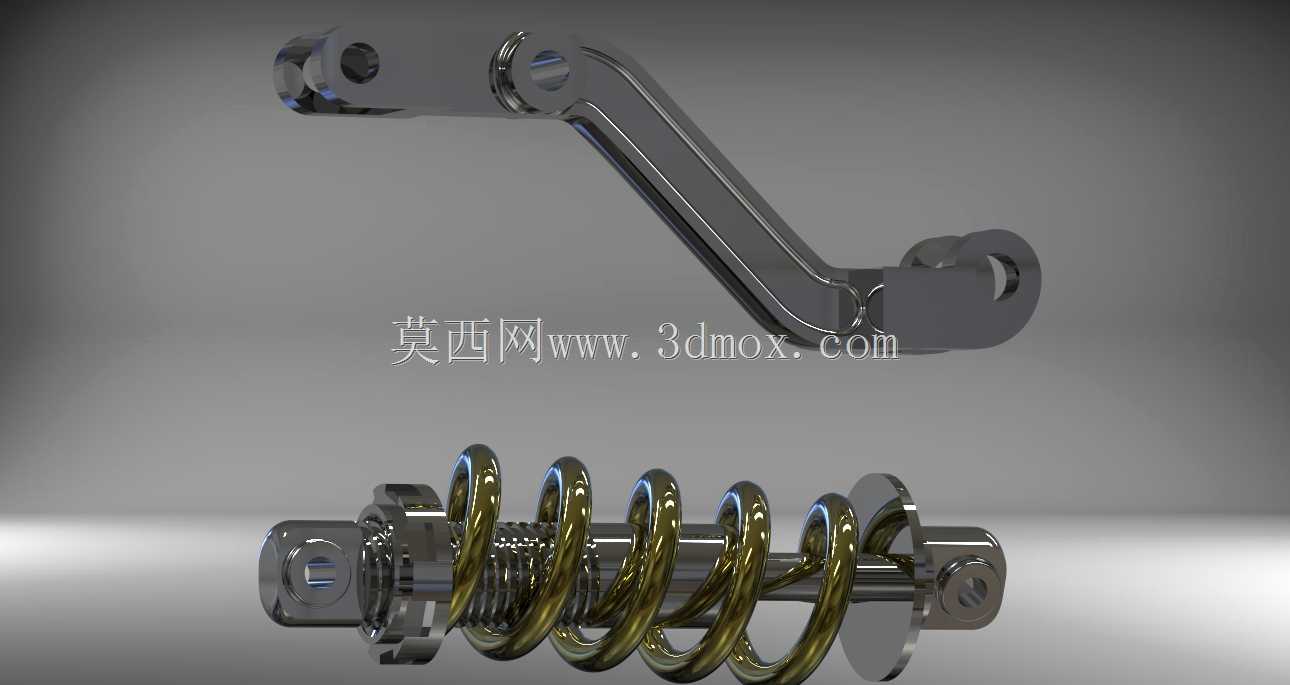

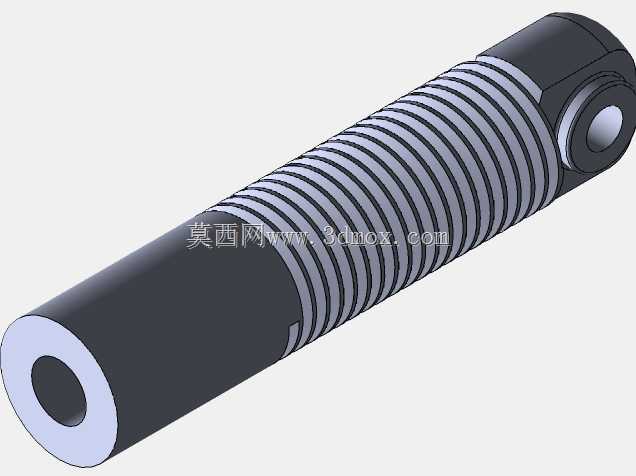

　　从结构组成看，模型包含圆柱螺旋压缩弹簧、中心拉杆、两端耳环式连接座、端部锁紧螺母以及衬套安装孔。弹簧中径、丝径和有效圈数决定了刚度区间，圈与圈之间在自由状态下保留均匀间隙，满载压缩时仍需留有安全并圈余量，防止金属线圈直接撞击而产生噪声或塑性变形。中心拉杆贯穿弹簧轴线，既约束弹簧受压时的屈曲方向，也为两端接头提供同轴基准；端部接头采用耳环孔结构，可通过销轴与支架形成转动副，适应悬架跳动过程中角度的小幅变化。

　　建模时先按装配关系建立中心轴线，再以拉杆为基准生成弹簧螺旋扫掠路径，保证弹簧内径与导向件之间留有合理间隙。两端接头需要重点处理孔位、台阶面和螺母贴合面：耳环孔中心距构成关键安装边界，直接决定减震器在整车上的张开长度和运动行程；端面与弹簧座圈应保持垂直，否则压缩过程中会产生偏载，使弹簧局部应力升高。外形尺寸方面，这类小型减震器通常控制在窄幅安装空间内，外径需避开摆臂、轮胎和护板，最小安装长度要满足极限压缩位置，最大伸长长度则要保证车轮下落或机构张开时连接座不被强行拉脱。

　　工程应用中，选型不能只看承载能力，还要结合振动频率、行程、安装角度和环境污染物情况。若弹簧刚度过大，小振幅冲击无法被有效吸收；刚度过小，则容易在重载下触底。阻尼匹配同样关键，压伸过程中的阻力应让弹簧在一至两个周期内趋于稳定。模型对铰接孔、弹簧端部磨平圈、锁紧螺纹和座面过渡均有表达，可用于检查干涉、校核运动包络，并为后续工程图、销轴配合和疲劳分析提供清晰的结构依据。
