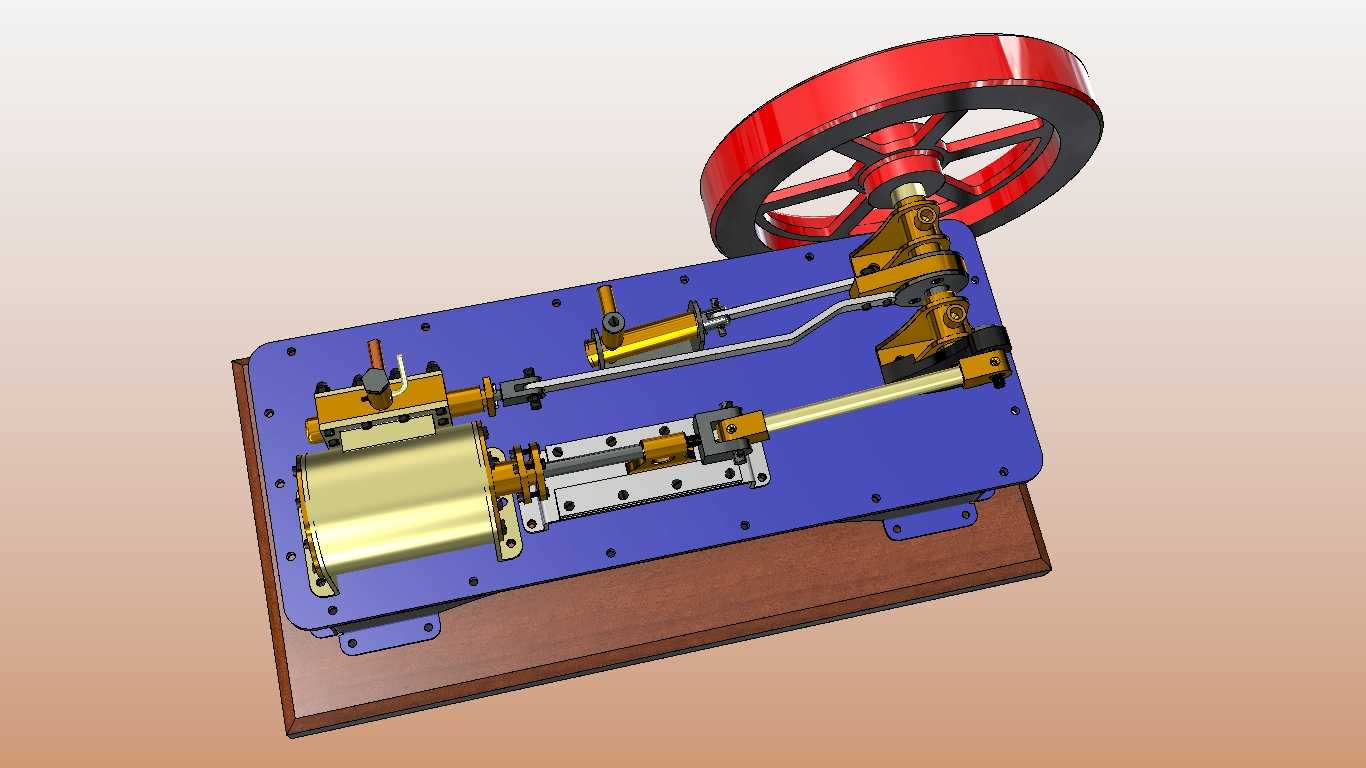

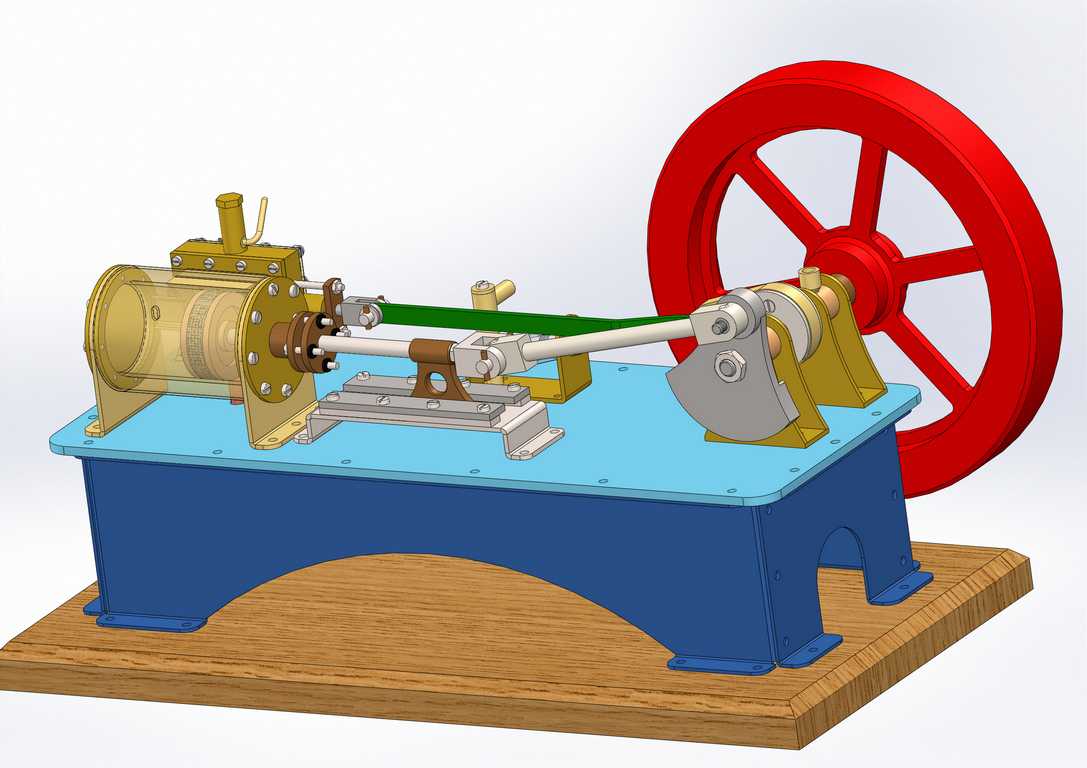

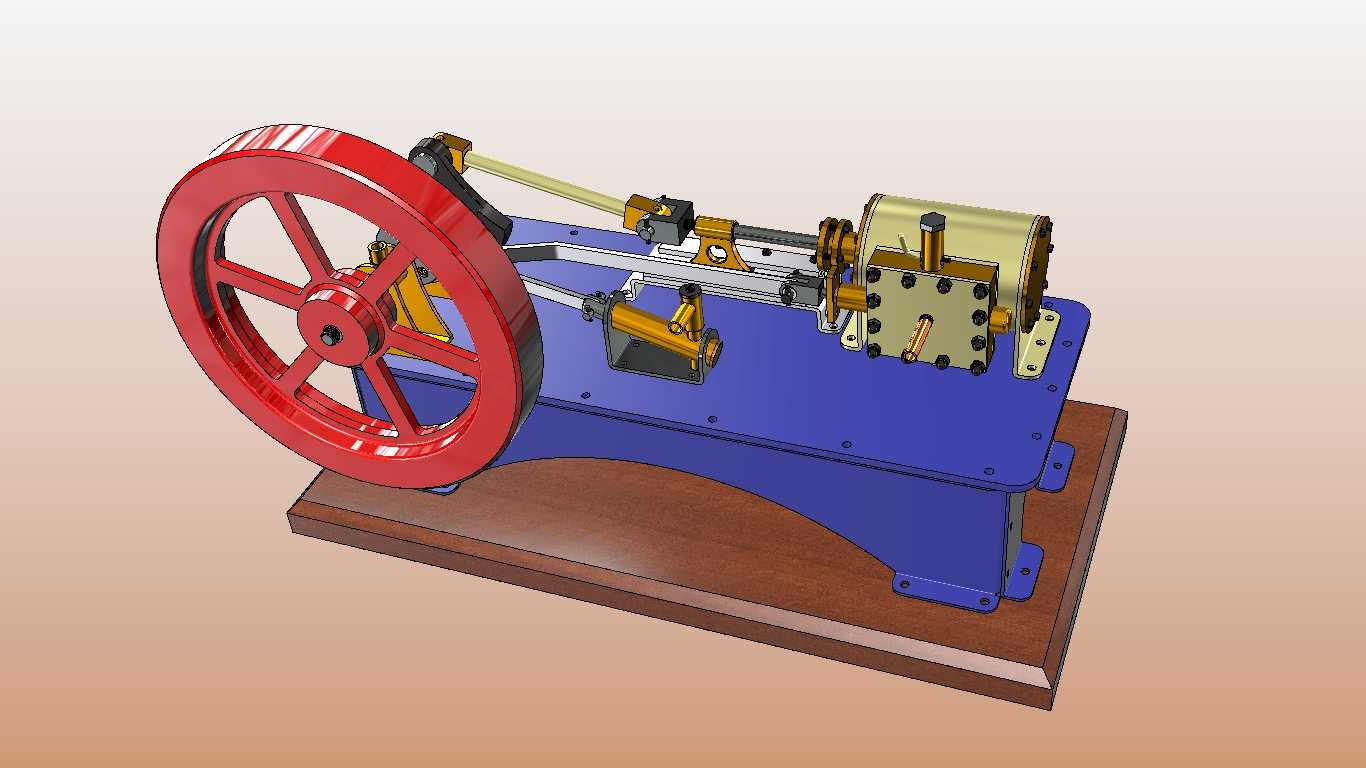

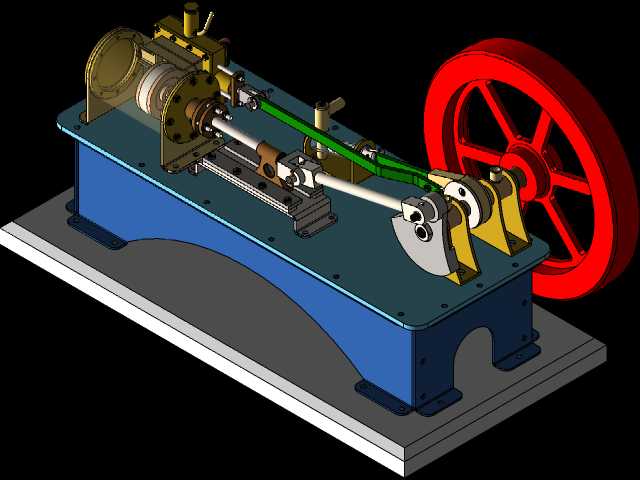

单缸卧式蒸汽机结构设计三维数模

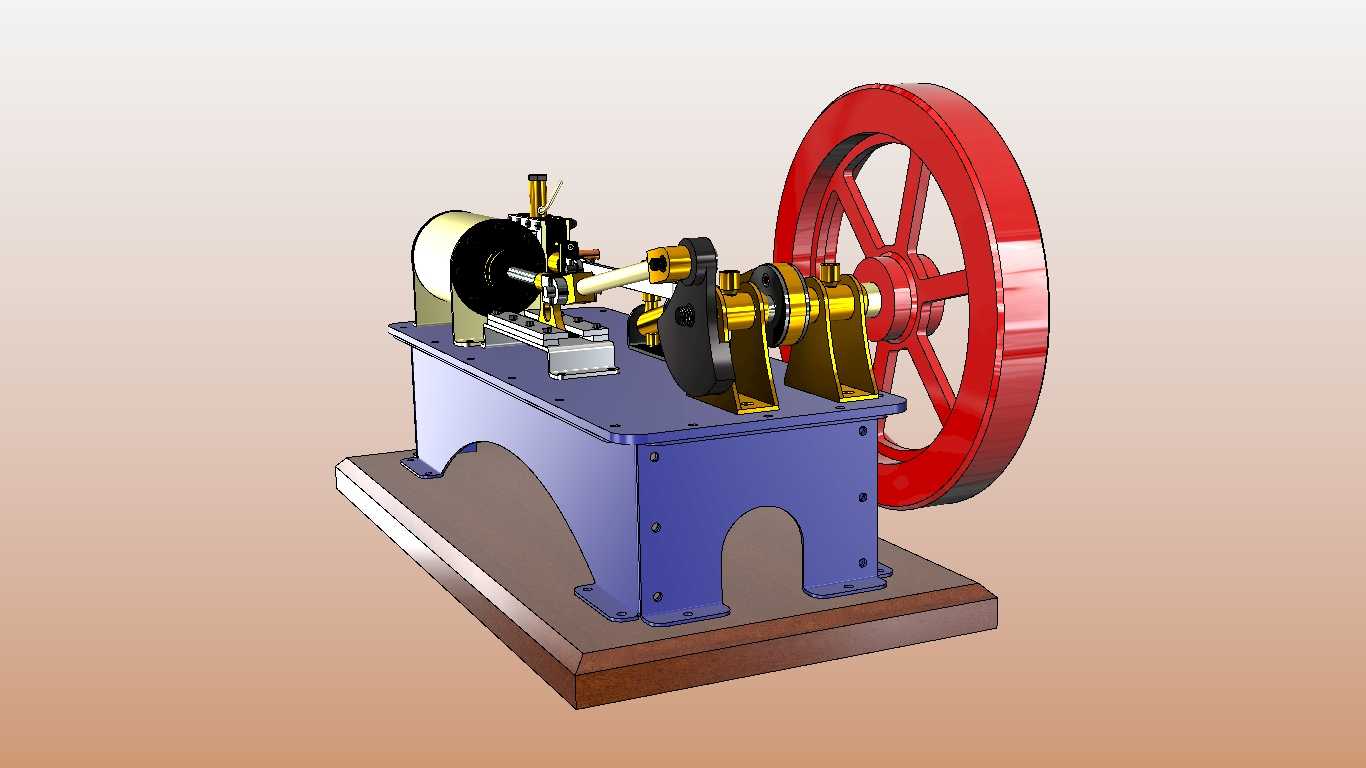

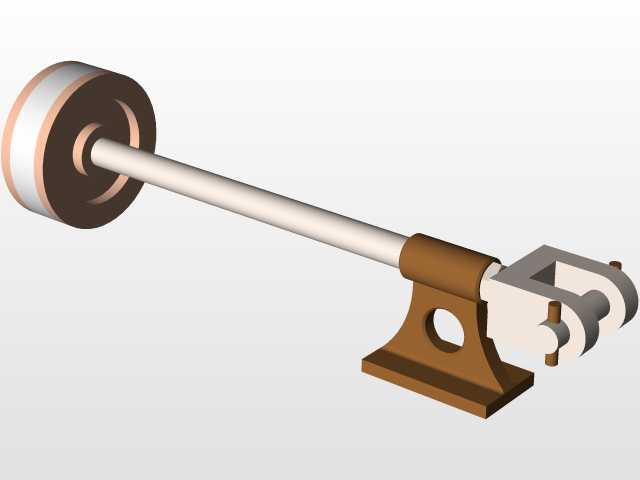

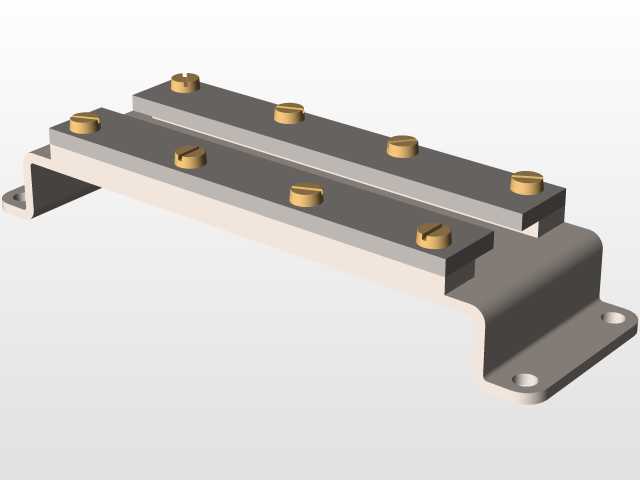

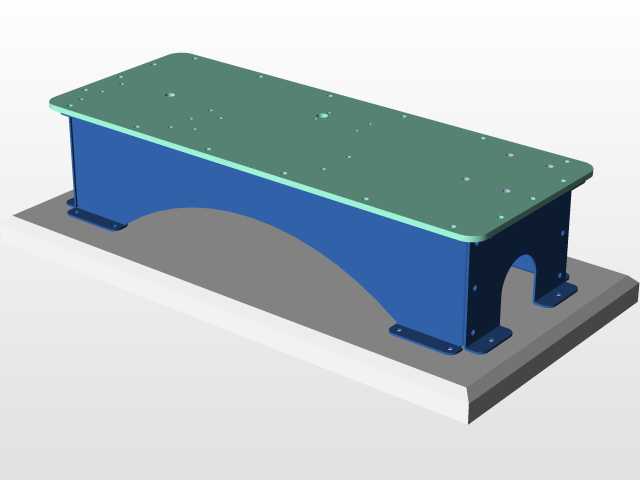

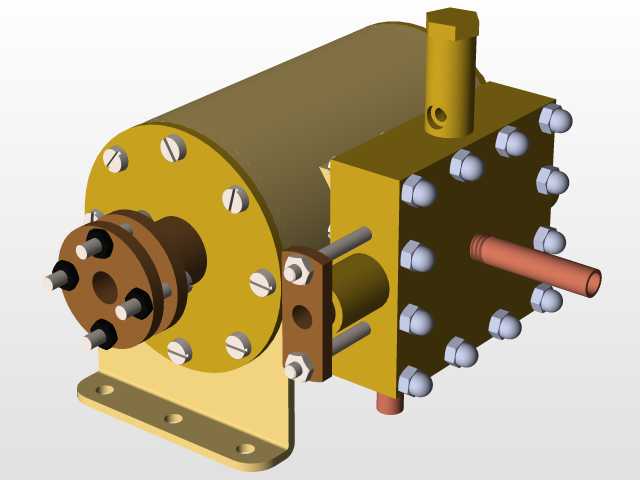

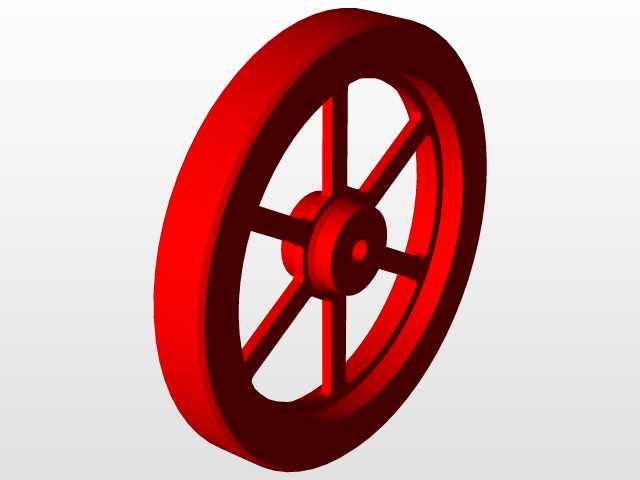

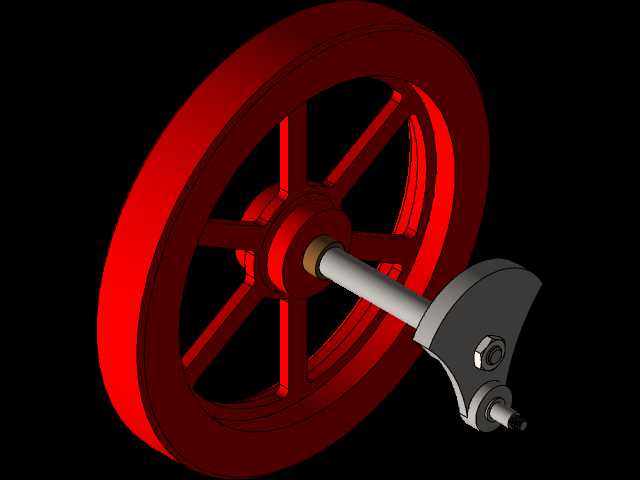

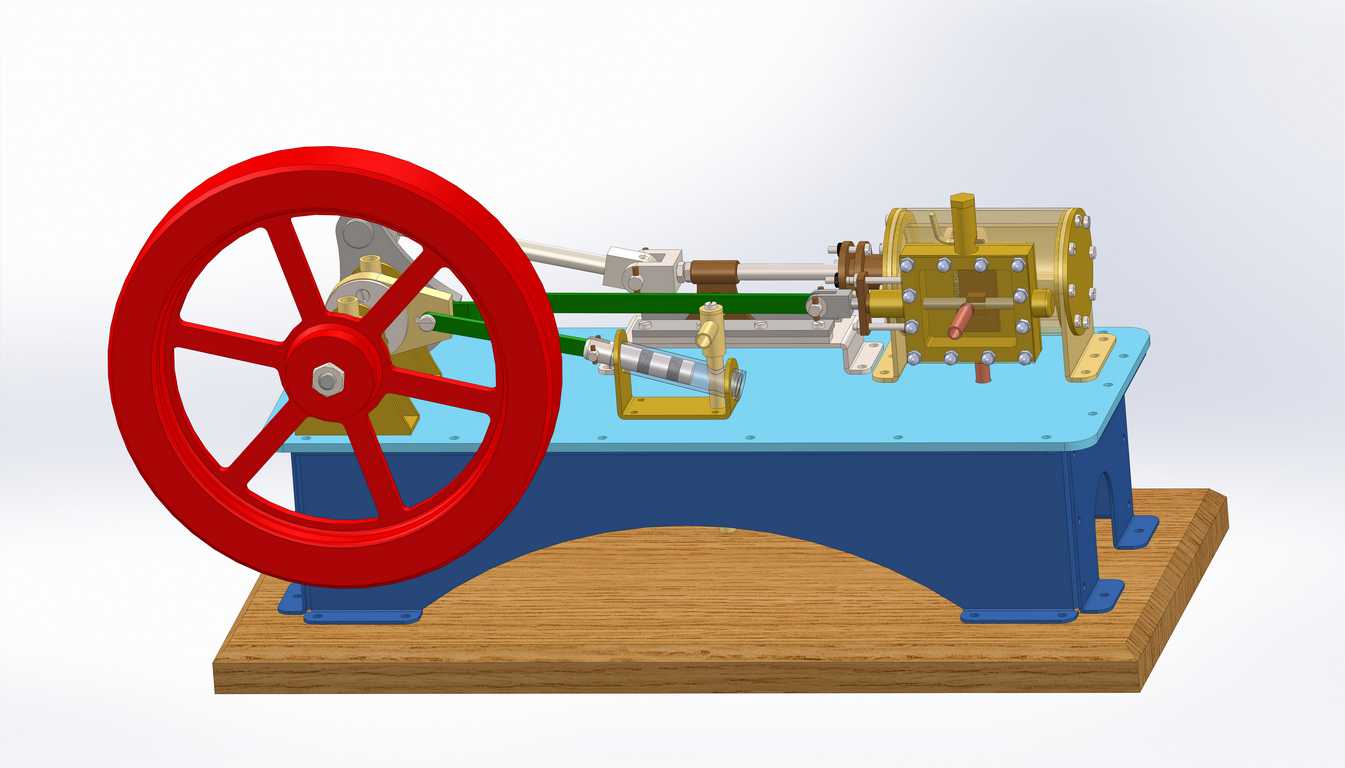

这款单缸卧式蒸汽机是经典外燃式动力转换装置的具象化设计，可应用于热能动力教学演示、复古动力装置复刻、小型科普展项搭建以及传统动力原理研究场景，能够直观展示蒸汽热能向旋转机械能的完整转换过程，帮助学习者清晰理解往复式动力机械的运行逻辑。从实际用途来看，该装置既可以作为院校机械原理课程的具象演示教具，让学生直观观察配气、活塞往复、曲柄飞轮传动的全流程动作，也可作为复古动力爱好者的小型动力原型，适配低负载的复古机械装置动力输出需求，同时也能为早期工业动力设备的结构研究提供可拆解的三维参照。在功能特性上，该设计完整还原了单缸卧式蒸汽机的核心功能模块：侧置的大直径飞轮承担储能稳速作用，抵消活塞往复运动的死点冲击，保证输出轴转动的连续性；中部的曲柄连杆机构可将活塞的直线往复运动精准转换为曲轴的旋转运动，配合滑动导向支架降低传动过程中的侧向磨损；缸体部分集成了配气阀组与活塞腔结构，可实现蒸汽的有序进排，完成热能到机械能的能量转换；整体采用卧式床身布局，大幅降低了设备的重心高度，提升运行过程中的稳定性。从设计思路来看，该模型遵循传统卧式蒸汽机的成熟布局逻辑，将动力输出端的飞轮布置在床身最外侧，方便外接传动带轮输出动力，缸体固定在床身的另一端，通过长连杆连接活塞与曲柄，尽可能缩短缸体到飞轮的传动路径，减少传动损耗；同时将配气操纵机构布置在缸体侧方，便于手动调节配气相位，适配不同蒸汽压力下的运行需求；床身采用一体式折弯支撑结构搭配木质安装底座，既保证了整体结构的刚性，也预留了充足的安装固定点位，方便整体装置的台架固定。在外形尺寸与安装边界上，该装置整体沿长度方向延伸，飞轮端为最大外圆轮廓边界，安装时需预留飞轮转动的安全防护空间，底座的安装孔位沿长度方向对称布置，可直接固定在水平台架上，缸体上方的进气管接口、侧方的排气结构均预留了外接管路的操作空间，不会与周边安装结构产生干涉，整体安装边界规整，无需额外预留过大的侧向操作空间，适配小型台架的安装需求。
