TB6612FNG双H桥直流电机驱动板结构设计

本次呈现的是TB6612FNG双H桥直流电机驱动板的三维结构设计，该驱动板是小型运动控制场景中应用极为广泛的核心功率驱动部件，常见于小型智能小车、桌面级机械臂、微型自动化执行模组、教育类机器人实训平台等场景，承担着主控单元与直流电机之间的功率转换与信号传递作用，能够将主控芯片输出的弱电平控制信号转换为足以驱动电机运转的功率输出，解决主控IO口驱动能力不足无法直接带动电机的问题。

该驱动板的核心功能是实现两路独立直流电机的正反转、调速与制动控制，单路持续输出电流可达1.2安培，能够满足绝大多数小型低压直流电机的驱动需求，相比传统的L298N驱动模块，它具备更低的导通压降、更小的静态功耗与更高的集成度，在电池供电的便携类小型设备中优势尤为明显。两路电机输出通道完全独立，可分别接收PWM脉冲宽度调制信号实现转速调节，支持正转、反转、制动、待机四种工作模式，控制逻辑简单直接，无需额外搭建复杂的外围驱动电路。

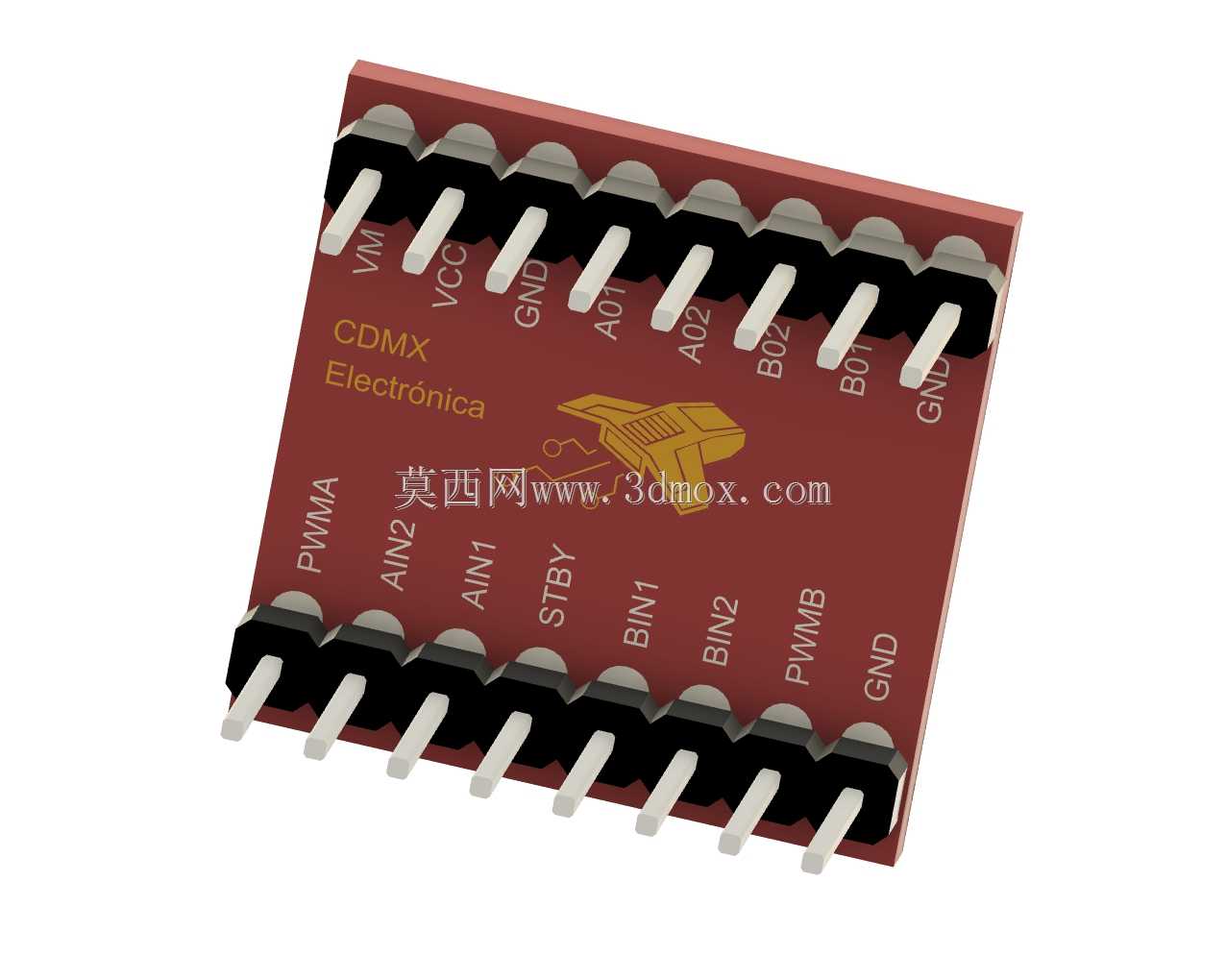

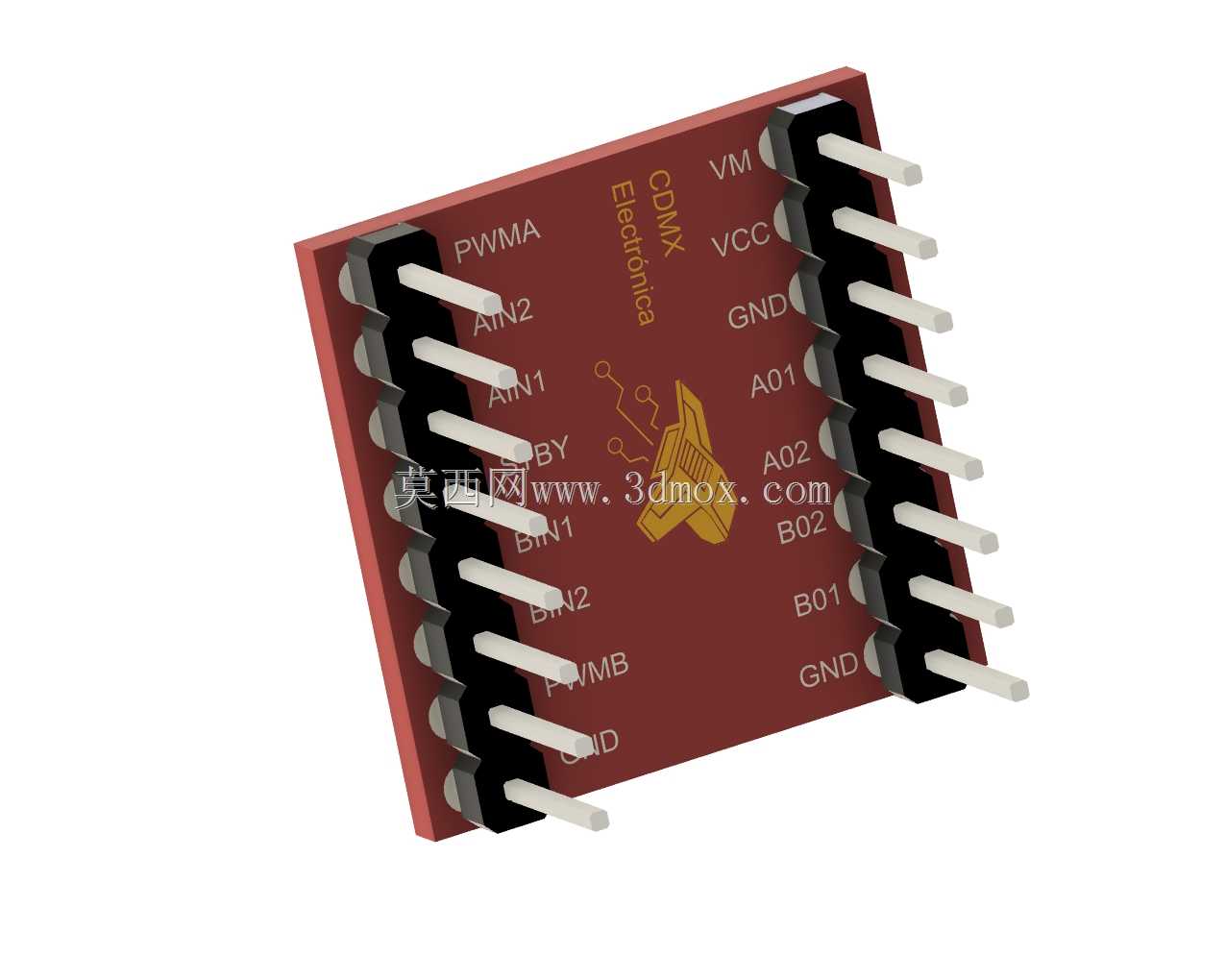

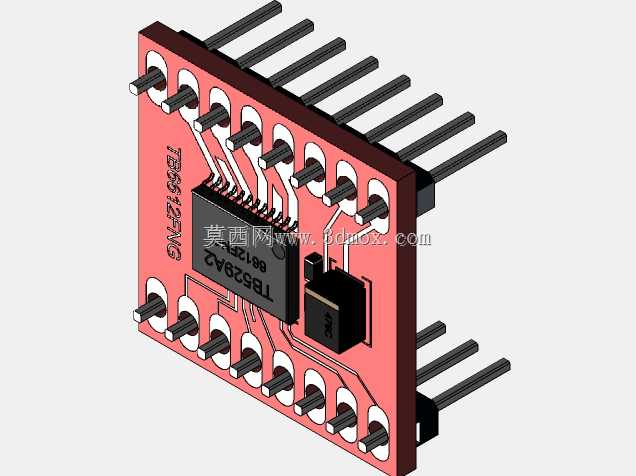

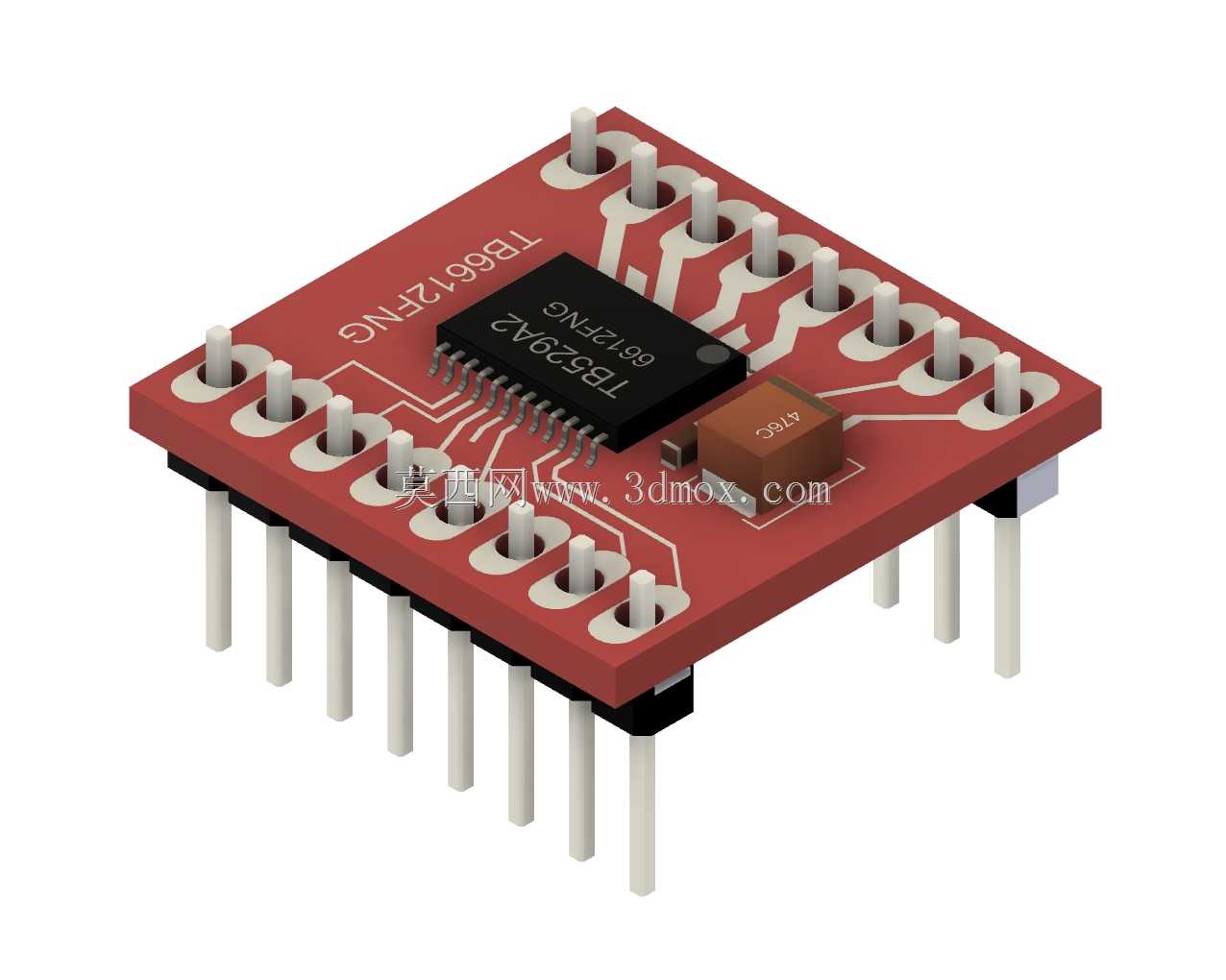

在设计思路上，该驱动板采用双层FR-4覆铜板作为基材，核心功率芯片布置在板卡中心区域，尽可能缩短功率回路的走线长度，降低大电流走线带来的电磁干扰与线路压降；功率输入与电机输出引脚分别布置在板卡的两侧边缘，采用直插排针作为外接接口，既方便在面包板上快速插接调试，也支持焊接方式永久固定在应用设备中，排针引脚采用标准2.54毫米间距，兼容通用的杜邦线连接与接插件适配。板载的滤波电容紧贴芯片电源引脚布置，能够有效滤除电源线上的高频纹波，提升驱动工作的稳定性，避免电机启停时的电压尖峰干扰主控电路的正常运行。

在外形尺寸与安装边界上，该驱动板整体为规整的矩形结构，板边预留的排针引脚向外伸出足够的插接长度，板卡厚度符合标准PCB设计规范，外围无突出的异形结构，安装时可通过板体四角预留的固定孔进行锁付固定，也可直接通过排针插接固定在主控扩展板上，整体占用空间极小，能够轻松嵌入到各类小型智能设备的紧凑内部空间中，不会给整体设备的结构布局带来额外负担。设计过程中充分考虑了实际使用中的散热需求，功率芯片下方预留了足够的覆铜区域辅助散热，在额定电流工况下无需额外加装散热片即可稳定工作，进一步压缩了模块的整体体积。
