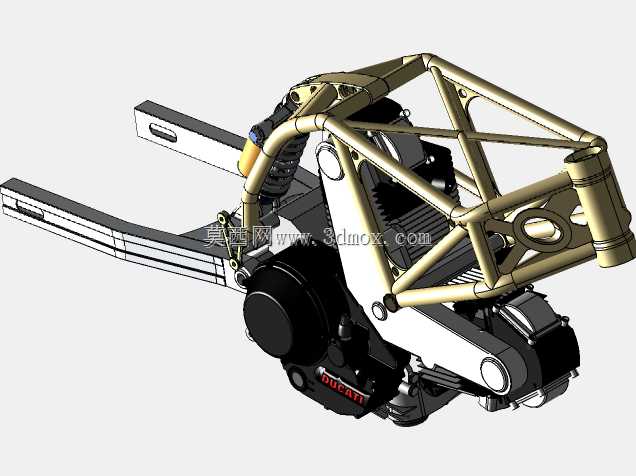

杜卡迪TT9摩托车车架动力总成结构

该结构为高性能运动摩托车的核心承载与动力集成单元，主要应用于大排量运动机车的研发试制、改装升级以及赛车领域的定制化开发场景，是摩托车整车中承担动力输出、载荷传递、操控响应的核心部分，直接决定车辆的行驶稳定性、动力传递效率与弯道操控极限。从实际用途来看，这套结构整合了摩托车的主承载桁架车架、后摇臂安装位、动力单元固定点、后悬架连接支座，既能够为发动机提供稳定的安装支撑，抵消动力输出过程中产生的往复震动与扭矩反作用力，也能承接骑行过程中路面传递的冲击载荷，将车轮的跳动、制动时的惯性力、加速时的拖拽力均匀分散到整个车架结构上，避免局部应力集中导致的结构失效。在功能特性上，该结构采用空间桁架式车架设计，通过多根异型管材的空间交错排布，在尽可能降低整体重量的前提下实现极高的结构刚性，相比传统的双翼梁车架，桁架结构可以根据不同位置的受力需求调整管材的粗细、壁厚与连接角度，在转向头、摇臂转轴、发动机吊耳这些高应力区域做局部加强，在非主要受力区域做镂空减重处理，兼顾轻量化与结构强度的平衡。后摇臂采用单侧延伸的长臂结构，预留了后轮安装位、后减震器下连接点与传动系统的避让空间，能够保证后轮在悬架行程内的运动轨迹符合操控调校需求，减少加速与制动过程中的车尾抬升、下沉幅度，提升轮胎的接地抓地力。从设计思路来看，这套原型结构优先满足赛道骑行的刚性需求，将转向头的位置、后摇臂的长度、发动机的安装重心都做了针对性优化，让整车的重心尽可能集中在车辆中部区域，缩小车辆的转动惯量，提升快速变向、压弯时的响应速度；发动机采用低位安装的布局，既降低了整车重心高度，也为油箱、进气系统留出了上部的布置空间，同时预留了散热系统、排气系统的安装接口，方便后续外围部件的匹配安装。在外形尺寸与安装边界上，该结构的整体宽度控制在摩托车整车的合理包覆范围内，车架前部的转向头预留了方向柱、上联板、下联板的安装空间，兼容大直径前叉的安装尺寸；后摇臂的转轴位置与车架的连接点同轴度精度要求极高，保证后轮转动时不会出现偏摆；发动机的各个固定吊耳位置与箱体的安装孔位完全匹配，安装后发动机与车架之间预留了足够的减震缓冲间隙，避免硬连接导致的震动直接传递到车架上影响骑行质感；后悬架的上安装点设置在车架尾部的高位区域，匹配中置后减震的安装行程，能够根据不同的赛道需求调整减震的预载、压缩与回弹阻尼，适配不同骑手的驾驶习惯与赛道特性。
