可弯曲波纹橡胶软管参数化三维设计作品

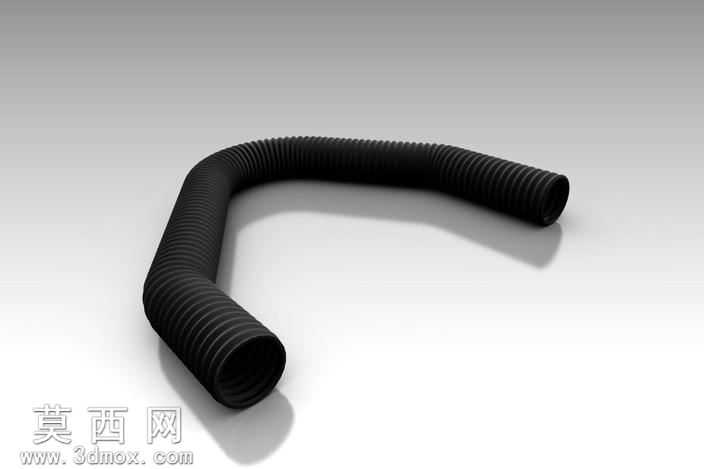

本作品为参数化设计的可弯曲波纹橡胶软管三维模型，建模阶段采用主流三维设计软件完成全流程搭建，首先梳理橡胶软管的功能特性与结构逻辑：这类软管依靠管壁的环形波纹结构实现大角度灵活弯折，同时兼顾管路输送过程中的密封与承压需求，因此建模时优先搭建参数化控制骨架，通过全局参数关联软管的整体长度、管径尺寸、波纹节距、波纹凸起高度、管壁厚度等核心尺寸，后续调整任意参数即可快速生成不同规格的软管模型，大幅提升同系列产品的设计迭代效率。建模过程中，先绘制软管的中心走向样条曲线，模拟软管自然弯折的流畅弧度，避免生硬折线破坏管路的真实形态；再以中心曲线为路径，扫描生成软管的基础管体结构，随后通过环形阵列与沿路径阵列结合的方式，逐节构建管壁的环形波纹结构，精准还原每一节波纹的圆弧过渡形态，保证波纹凸起与凹陷处的曲面连续顺滑，无破面、扭曲等建模瑕疵，同时在软管的两个端部位置设计平直的对接段，还原真实软管用于接头安装的结构特征。材质与渲染阶段，针对橡胶材质的视觉特性调整材质参数：为主体赋予哑光黑色橡胶材质，添加细微的颗粒质感贴图模拟橡胶表面的轻微粗糙触感，调整材质的反射率与粗糙度参数，避免出现不符合橡胶特性的高光反射；场景搭建采用简洁的浅渐变背景，搭配柔和的三点布光方案，主光从侧上方照射打出软管的整体轮廓与波纹的明暗层次，辅光弱化阴影区域的死黑问题，轮廓光勾勒软管边缘提升立体感，最终渲染图清晰呈现出软管弯折后的自然形态、波纹结构的细节特征，以及橡胶材质的真实质感。结构设计上充分考虑橡胶软管的实际使用场景，波纹结构的尺寸参数经过合理推演，既保证弯折时波纹节之间不会出现干涉卡滞，也避免管壁过薄导致的承压不足问题，平直对接段的长度与管径参数符合常规管路接头的装配尺寸要求，可直接用于管路布局的装配模拟、产品展示动画制作等场景，参数化的设计逻辑也让该模型具备极强的复用性，适配不同设备的管路设计需求。
