手动变速器齿轮箱内部传动结构三维模型

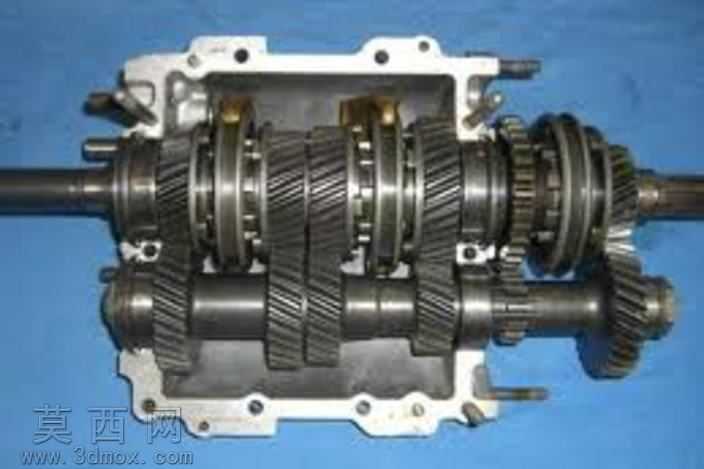

本模型为手动变速器齿轮箱的内部传动总成三维建模成果，完整还原了横置手动变速箱的核心传动结构，建模过程严格遵循机械传动设计规范，对各部件的装配关系、尺寸配合进行了精准复刻。建模阶段采用自底向上的装配设计思路，首先完成输入轴、输出轴、中间轴三类核心传动轴的独立建模，对轴段的花键结构、轴承安装位、齿轮定位轴肩进行了细节刻画，保证轴类零件的台阶过渡、圆角特征符合实际加工工艺要求。针对不同档位的传动齿轮，分别还原了斜齿常啮合齿轮、直齿换挡齿轮的齿形特征，对斜齿轮的螺旋角、齿宽参数进行了匹配设计，同步器组件完整包含同步环、结合套、花键毂、定位滑块等细分零件，清晰展现了换挡过程的动力切换结构逻辑。模型中对各齿轮的啮合位置、轴向间隙进行了装配校验，还原了轴承在轴与箱体之间的支撑定位关系，拨叉轴与换挡拨叉的安装位置与实际变速箱结构完全对应，能够直观呈现不同档位下的动力传递路径。材质设置上，对传动轴、齿轮类零件赋予了调质钢材的金属质感，同步环采用铜合金材质区分，轴承部件还原了保持架与滚动体的材质差异，箱体结合面呈现铸铝壳体的哑光金属质感，渲染阶段采用柔和的工业照明方案，清晰展现内部各零件的层次关系与结构细节，无过度夸张的光影效果，完全服务于结构展示需求。该模型可用于机械原理教学、变速器结构认知、传动方案验证等场景，能够帮助使用者清晰理解手动齿轮箱的动力传递逻辑、换挡机构工作原理，各零件可独立编辑，支持进行干涉检查、运动仿真等后续操作，完整还原了量产手动变速箱齿轮传动机构的设计特征。
