复古轮式可移动手摇动力泵结构设计

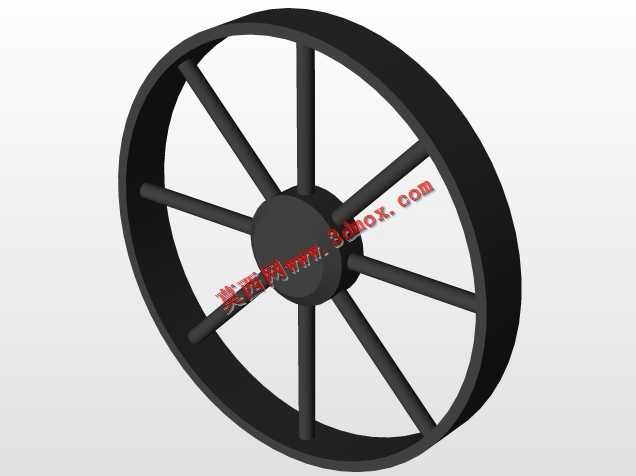

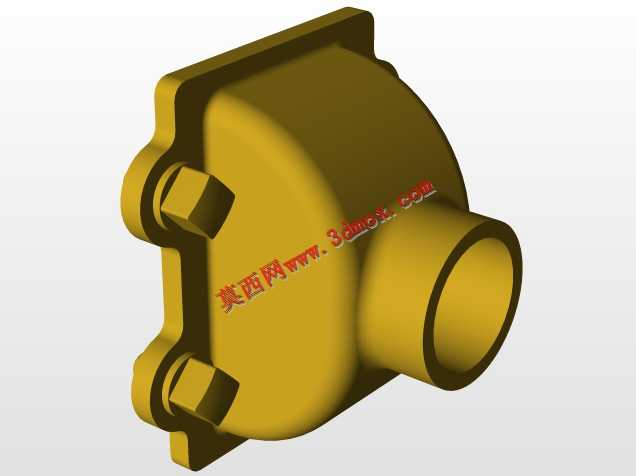

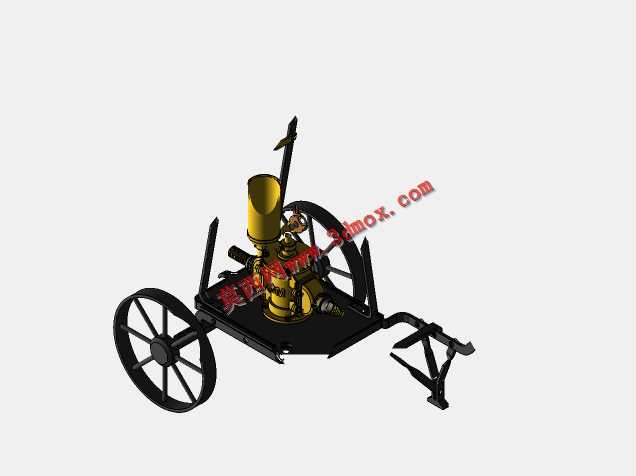

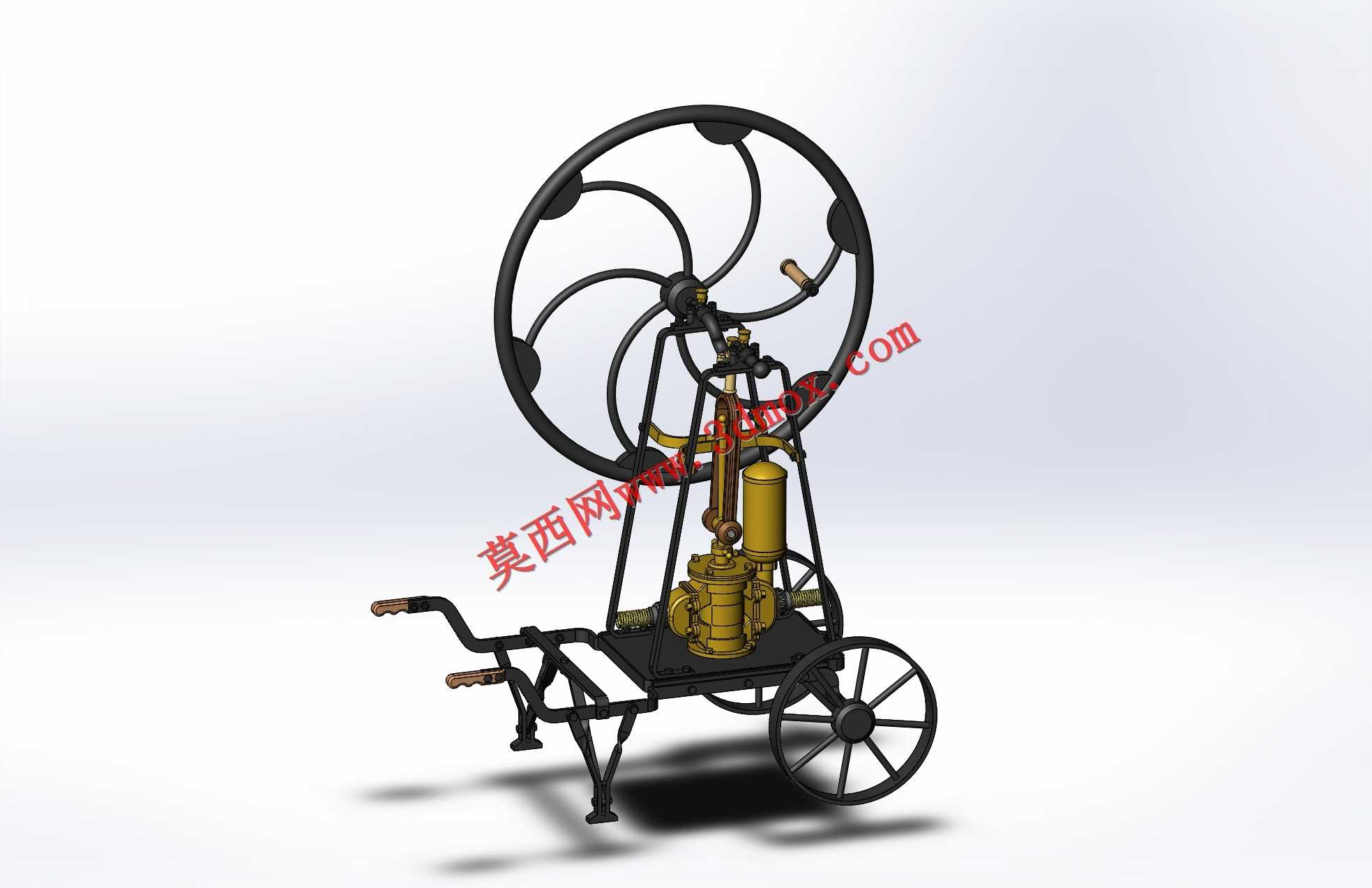

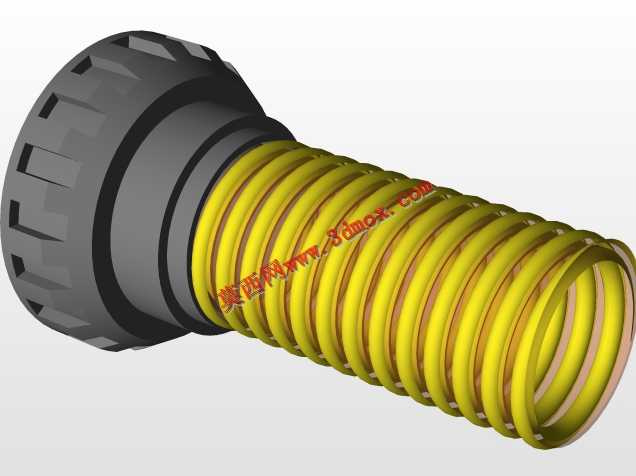

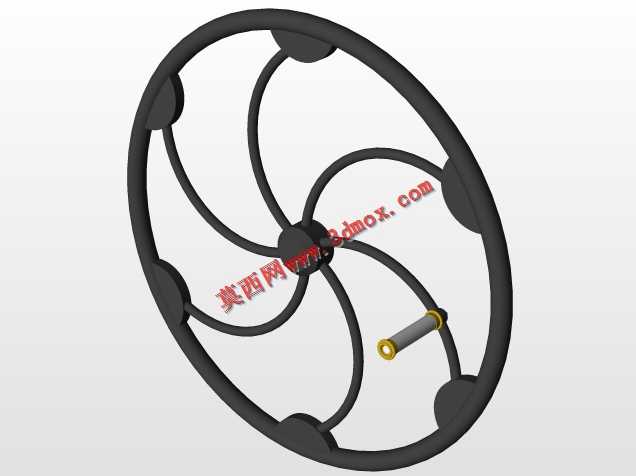

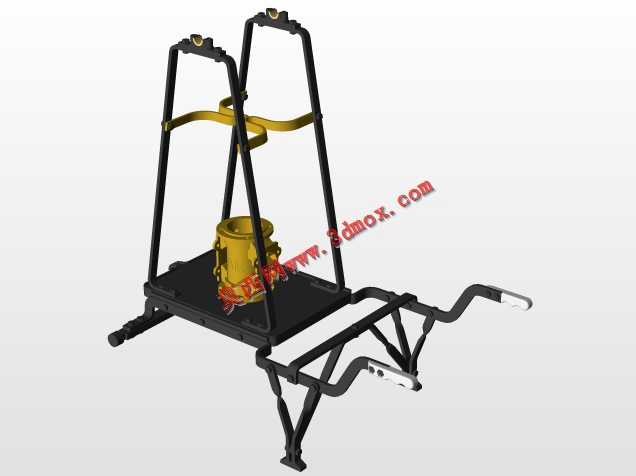

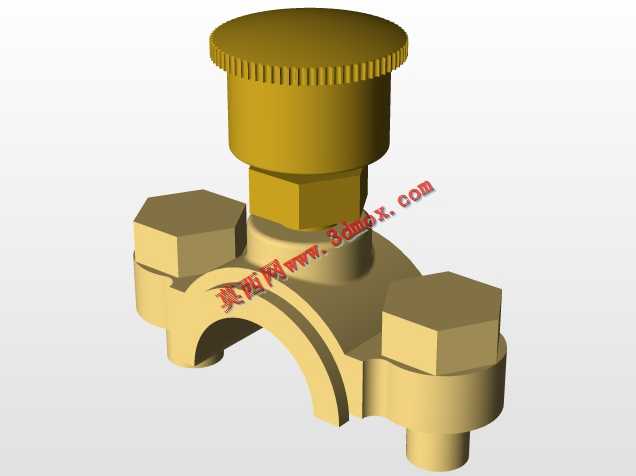

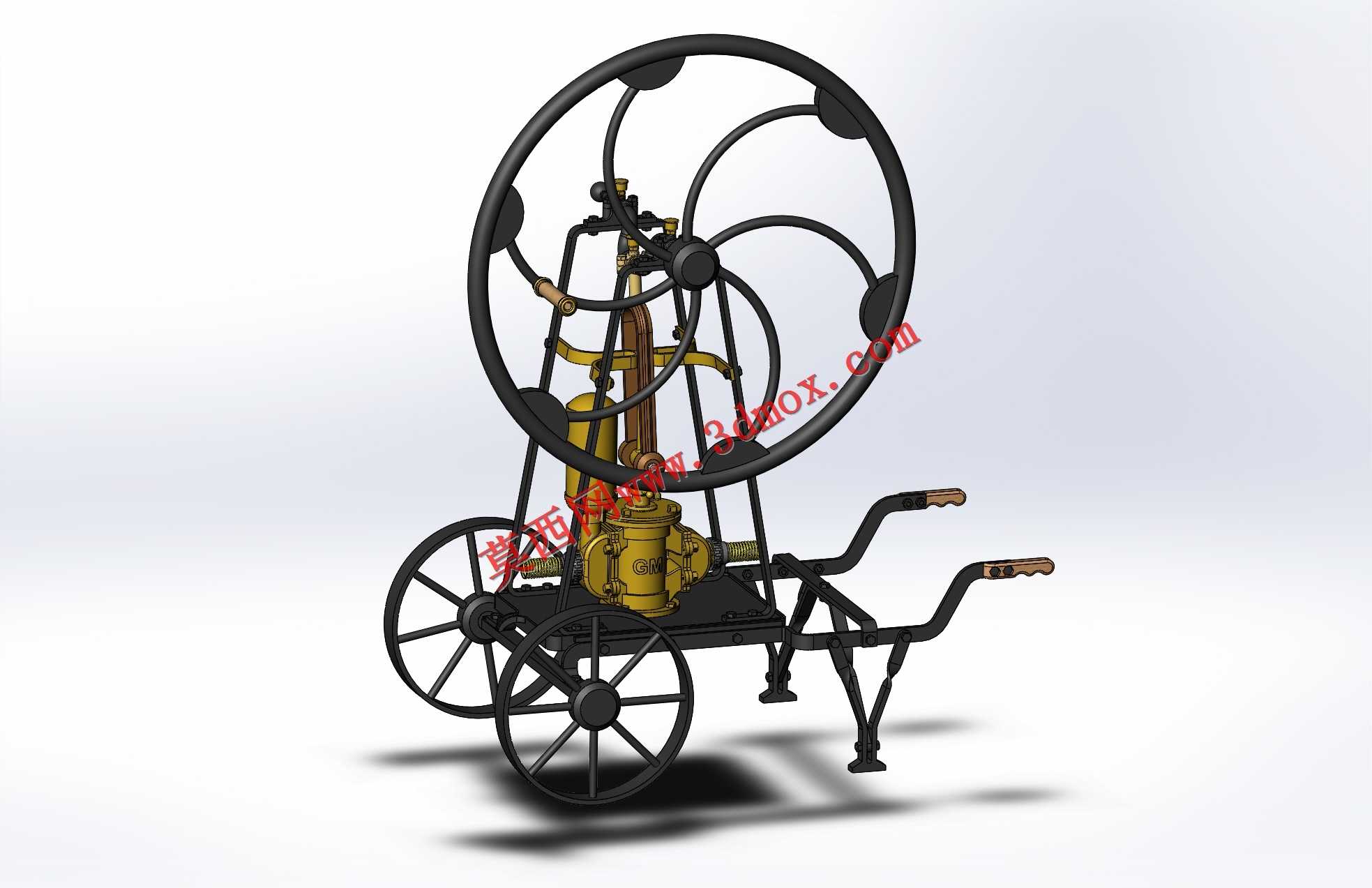

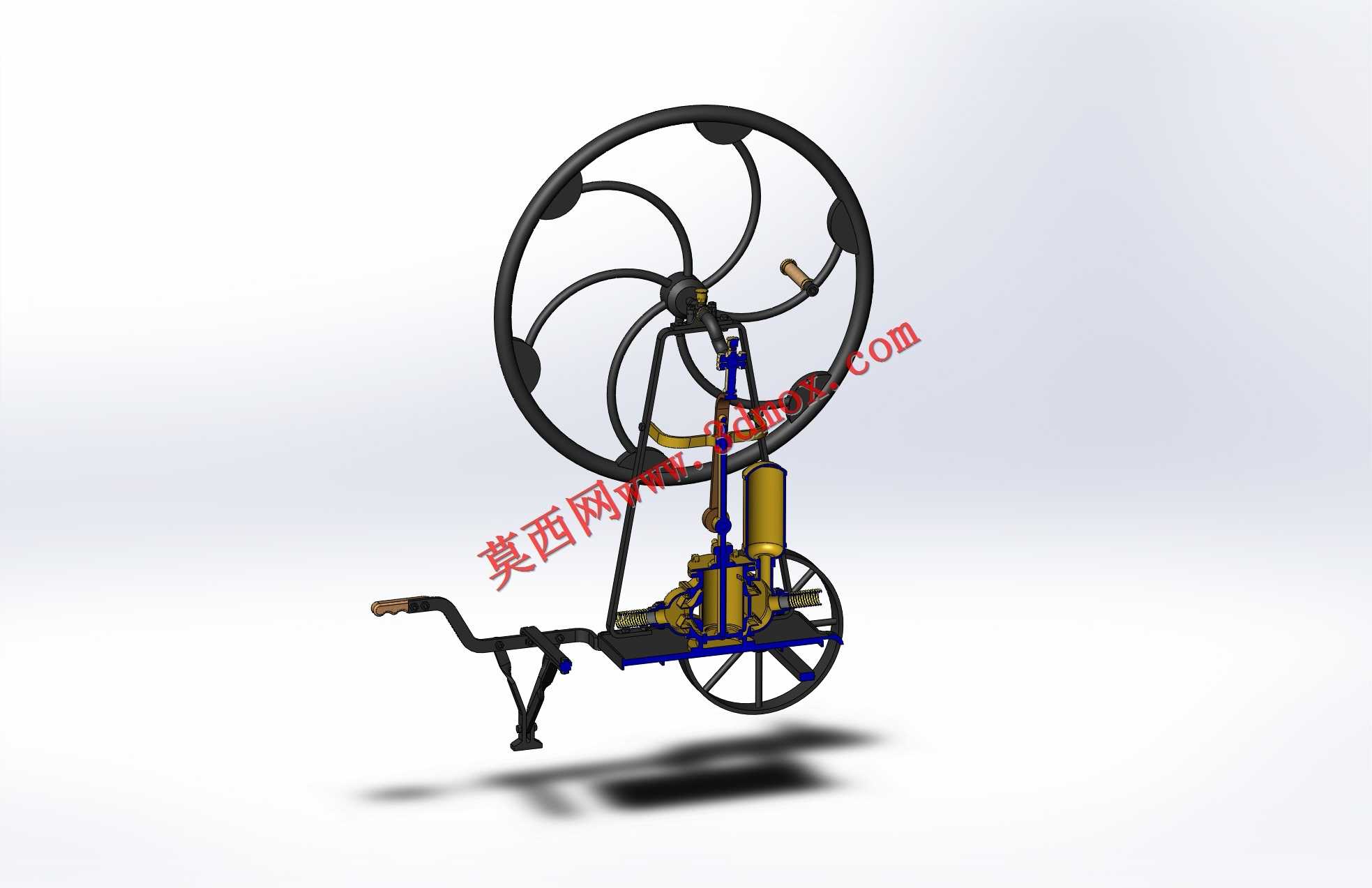

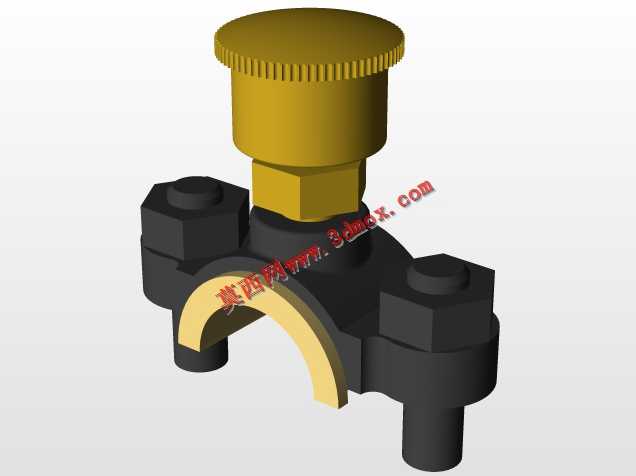

这款可移动轮式动力泵主要面向早期无电力配套的野外作业、小型作坊流体输送场景，可用于小规模取水、低粘度油料输送、小型农田临时灌溉等作业需求，适配缺乏固定动力源的零散作业点位，无需外接电力或固定动力机组，依靠人力驱动即可完成流体增压输送作业。设备整体采用手推车式承载结构，底部设置三个辐条式行走轮，后部延伸出双握把推拉杆，可单人完成短距离转场移动，支腿结构可在作业时下放支撑，抵消驱动作业时的侧向力矩，避免设备晃动偏移，整机安装边界紧凑，可通过狭窄的田间步道、作坊通道，无需预留大面积固定安装场地。核心泵体采用黄铜材质铸造，兼顾耐锈蚀性与腔体密封性，泵体内部集成转子组件与单向阀结构，人力驱动顶部大直径辐条飞轮时，动力通过连杆机构传递至泵腔内部的转子组件，带动腔室容积周期性变化，完成流体的吸入与增压排出，顶部大直径飞轮可储存转动惯性，降低人力驱动时的出力波动，让作业过程更省力，传动连杆采用铰接结构，配合黄铜注油杯实现持续润滑，降低传动摩擦损耗。设计过程中优先考虑无动力场景的使用便利性，将传动飞轮、泵体、行走机构集成在同一钢制车架上，车架采用型钢焊接成型，结构强度可承受频繁转场的颠簸与驱动作业的交变载荷，所有管路接口采用标准螺纹连接，可快速对接不同口径的输送软管，无需额外加工转换接头。整机高度适配单人操作的人机尺寸，推拉杆高度符合成年人立姿握持发力的角度，飞轮转动半径避开操作人员站立区间，避免作业时发生磕碰，支腿采用可翻转结构，转场时可向上收起不影响行走，作业时放下即可形成稳定的三角支撑，即使在不平整的泥土地面也可通过调整支腿角度保持泵体水平，保证泵腔内部密封件的贴合精度，避免因倾斜导致的流体回流、压力不足问题。
