小型无轴微型蠕动泵结构设计

这款小型蠕动泵主要面向小流量高精度流体输送场景设计，可广泛适配实验室微量试剂传输、小型医疗设备药液供给、桌面级3D打印耗材冷却供液、小型水族养殖药剂投加、家用净水设备精准加药等对安装空间、流量精度有严格要求的应用场景，能够在不污染输送流体的前提下完成稳定的流体推送作业，避免流体与泵体核心传动部件直接接触，适配腐蚀性较弱的水性流体、低粘度试剂、营养液等多种介质的输送需求。

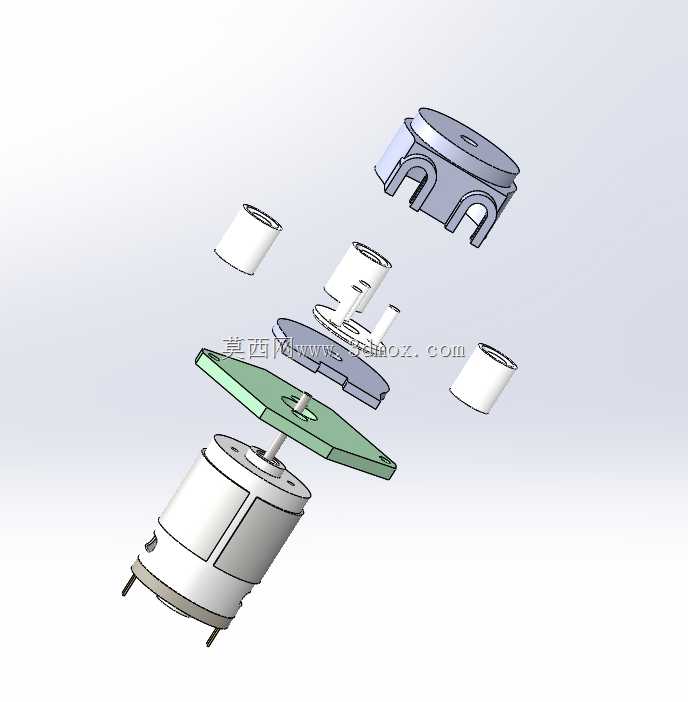

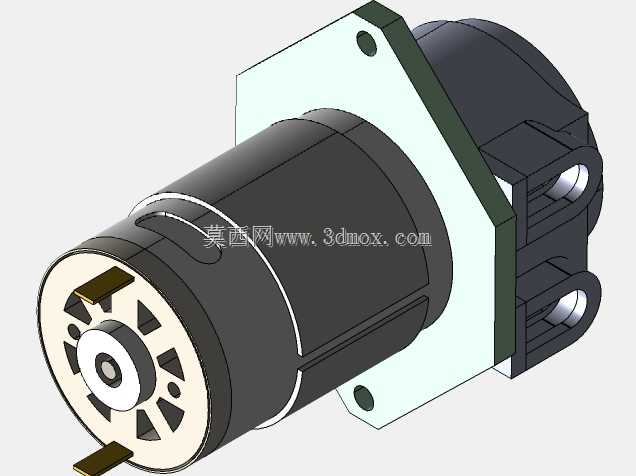

产品采用无轴式紧凑结构设计，整体结构围绕驱动电机、传动压片、泵腔上盖、弹性软管四个核心模块展开，驱动端选用常规微型直流有刷电机作为动力源，电机输出端直接连接偏心传动压片，省去了额外的联轴器与长传动轴结构，大幅压缩了泵体的轴向安装尺寸，让整体结构可以适配狭窄的设备内部安装空间。传动压片采用偏心圆弧轮廓设计，运转时会沿着圆周方向循序挤压泵腔内的弹性软管，通过软管的弹性形变产生的容积变化完成流体的吸入与推送，运转过程中不会产生流体倒流，也无需额外配置止回阀结构，简化了流体通路的设计复杂度。

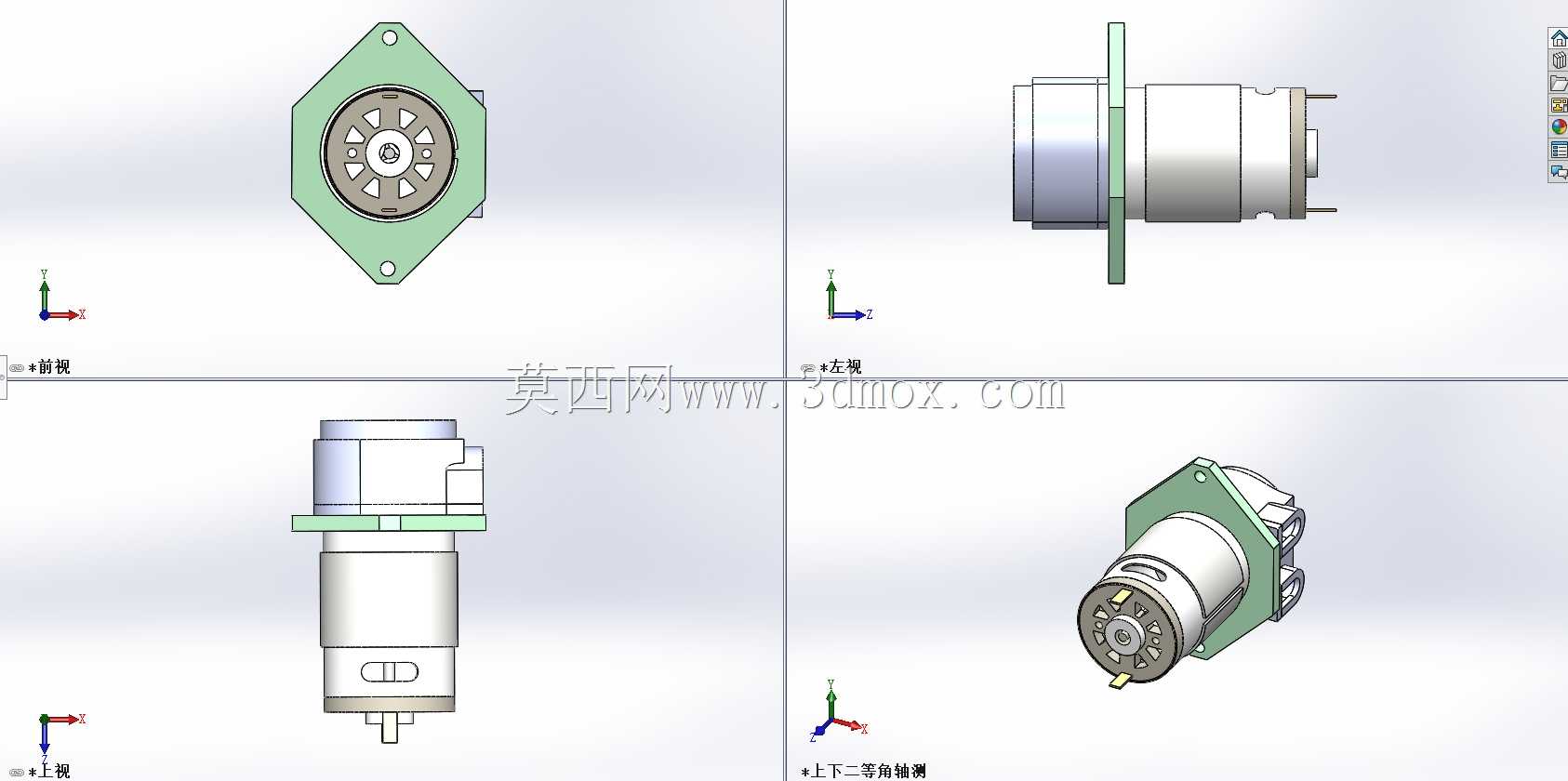

泵腔上盖采用对称式卡扣结构与底座连接，无需额外螺丝固定即可完成装配，既可以快速打开更换老化的弹性软管，也能保证泵腔闭合后的压合精度，确保压片对软管的挤压量处于合理区间，既不会因为挤压过度导致软管过快磨损，也不会因为挤压不足产生流体回流、流量不足的问题。泵体整体径向尺寸控制在微型电机的外径范围内，轴向总长度不超过电机本体长度的1.5倍，安装时仅需预留对应电机的固定孔位即可完成装配，不需要额外设计复杂的安装支架，能够直接嵌入到各类小型设备的内部腔体中。

设计过程中充分考虑了易损件的更换便捷性，弹性软管作为唯一的接触流体部件与易损耗材，更换时不需要拆解电机与传动结构，仅需打开上盖即可完成软管的替换，大幅降低了后期维护的成本与操作难度。同时结构上规避了传统蠕动泵的传动轴偏移、压轮磨损快等问题，偏心压片采用一体式平面结构，运转时受力均匀，长时间运转也不会出现偏磨、抖动的问题，能够保证长时间运行下的流量稳定性，流量误差可以控制在较小范围内，满足小流量输送场景下的精度要求。泵体的进出液接口采用直插式设计，可以直接适配常规规格的柔性软管，不需要额外的转接头即可完成管路连接，进一步降低了用户的装配难度，适配各类快速搭建的小型流体回路使用。
