1.3英寸I2C接口OLED显示模组结构设计

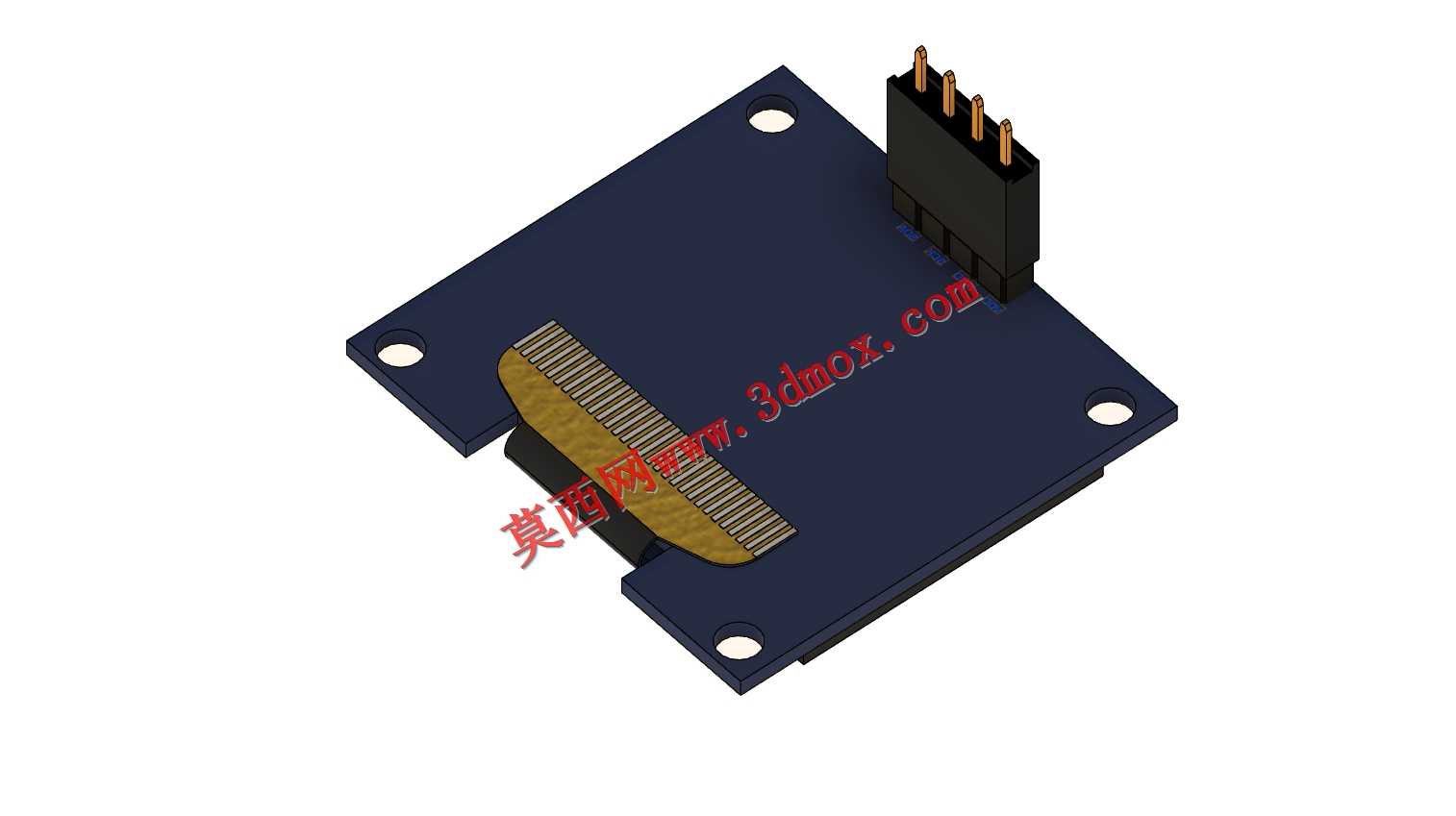

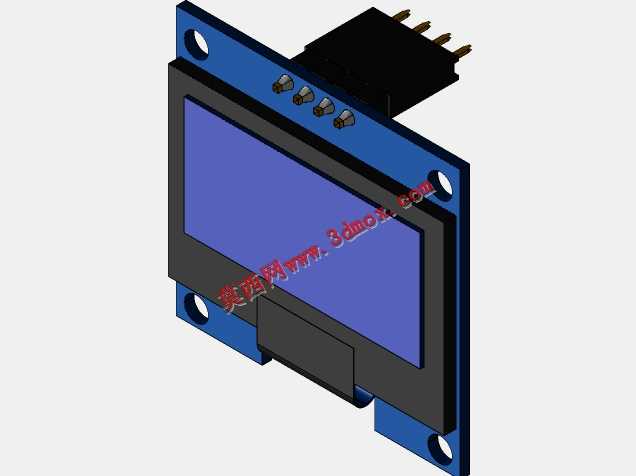

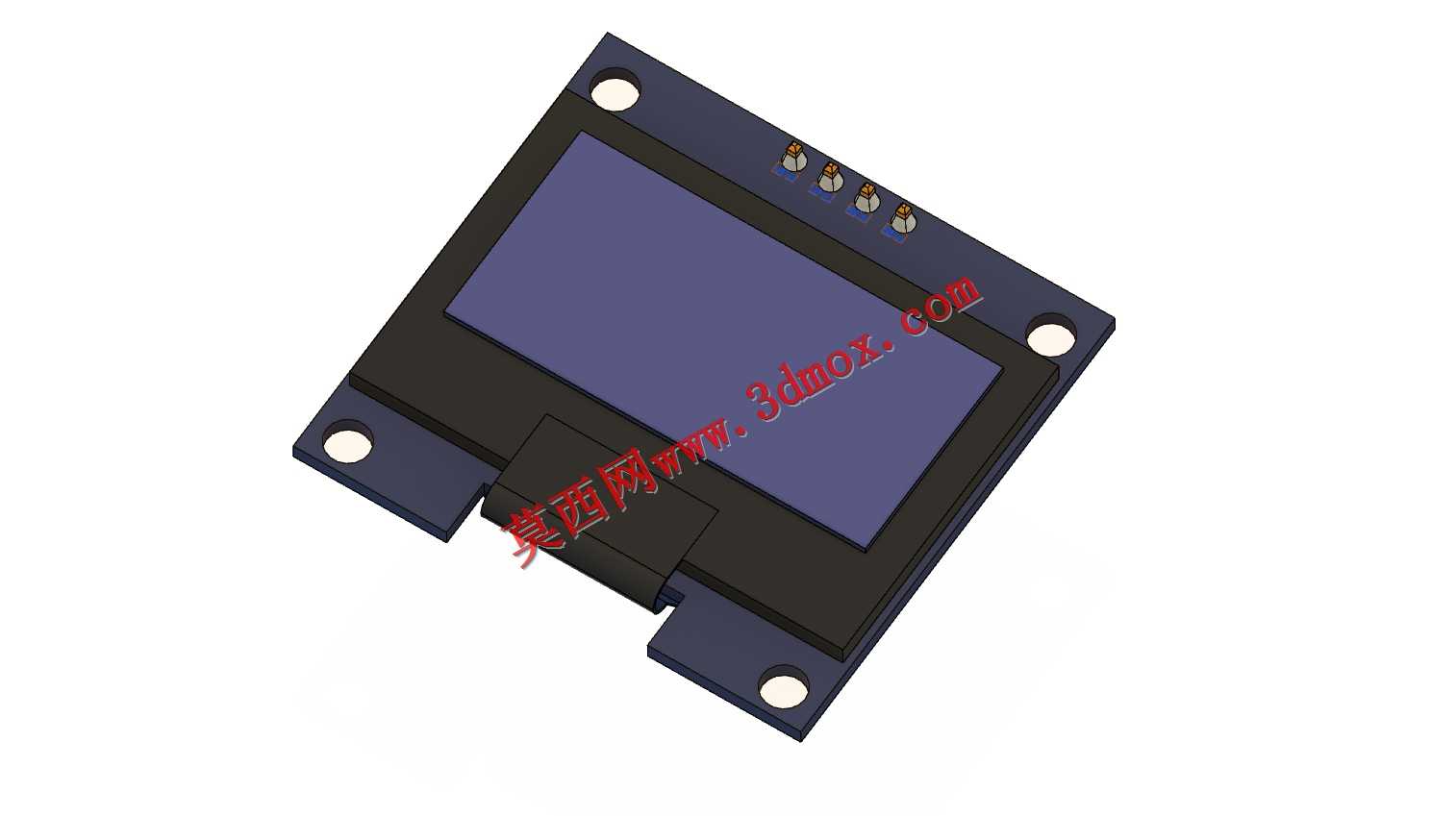

这款1.3英寸OLED图形显示模组，是面向嵌入式开发、小型智能硬件场景设计的人机交互显示部件，广泛适配各类开源硬件开发板、小型工控终端、便携检测设备、智能穿戴外设、桌面小型创意装置的可视化输出需求，能够在低功耗场景下完成字符、简易图形、状态参数的清晰展示，为设备提供直观的信息输出通道。从实际用途来看，该模组可承担设备运行状态提示、传感器数据实时显示、简易交互菜单渲染、故障代码提示等功能，无需复杂的背光驱动结构，在暗光环境下也能实现高对比度的显示效果，相比同尺寸LCD模组具备更宽的可视角度与更快的响应速度，适合对显示清晰度、功耗控制有较高要求的小型化电子设备使用。功能特性上，该模组采用I2C串行通信接口，仅需4个引脚即可完成供电与通信连接，大幅简化了硬件布线的复杂度，降低了主控端的IO口占用压力，工作电压覆盖3.3V与5V区间，能够兼容绝大多数主流主控板的电平标准，内置的显示驱动芯片可完成128*64分辨率的像素点控制，支持自定义字符取模、简单图形绘制，可稳定显示ASCII字符、简易中文汉字与基础几何图形，满足小型设备的基础显示需求。设计思路层面，整体结构围绕小型化、易安装的核心需求展开，PCB基板采用规整的矩形布局，将显示面板居中放置，通信引脚排布在基板一侧，方便用户快速完成接线操作；基板四角预留了标准安装孔位，可通过铜柱、螺丝直接固定在设备壳体内部的安装位上，无需额外设计复杂的固定结构，有效降低了终端设备的结构设计难度。外形尺寸与安装边界方面，模组整体为薄型板卡结构，1.3英寸的有效显示区域占据基板正面核心位置，基板边缘预留了足够的安全间距，避免安装时与周边元器件产生干涉；安装孔的孔位间距符合小型电子模组的通用安装规范，引脚的焊盘尺寸兼顾了直插焊接与外接排线连接的使用需求，无论是手工焊接制作原型，还是小批量量产焊接都能适配；模组整体厚度控制在较低水平，可嵌入到轻薄型的设备外壳内部，不会过多占用设备内部的结构空间，适配各类紧凑型硬件的结构设计要求。
