在射频通信设备、微波测试仪器、无线基站板卡、航空航天机载电子设备的PCB板级互连场景中,这类直角弯插式SMA射频连接器是实现半刚性、柔性射频电缆与印制电路板之间信号传输的核心互连部件,主要承担射频信号的低损耗转接功能,避免电缆直接出线带来的布线干涉问题,同时保证板端连接的机械强度与信号一致性。
从实际工程选型角度看,这类弯插结构的SMA接头,核心设计目标是在有限的板端空间内完成射频信号的90度转向传输,相比直插式SMA接头,能大幅降低板卡外侧的电缆出线高度,适配紧凑型机箱内部的布线需求,尤其在多层射频PCB板、高密度集成的射频前端模块中,弯插结构可以让电缆沿板卡表面平行布线,减少电缆弯折半径带来的应力损伤,也能避免电缆与机箱盖板、相邻元器件发生装配干涉。
产品的功能特性围绕射频传输性能与机械可靠性展开,阻抗严格控制在50Ω,适配主流射频系统的阻抗匹配要求,针对半刚性电缆的工作频段覆盖0-18GHz,柔性电缆适配0-12.4GHz的传输场景,电压驻波比在常用频段内控制在较低水平,保证信号传输过程中的反射损耗满足射频链路设计要求;接触件采用黄铜基体镀金工艺,内接触件接触电阻控制在毫欧级,外导体接触电阻同样维持在极低范围,保证长期使用下的信号导通稳定性,绝缘件采用PTFE材质,具备优异的高频介电性能与耐温特性,适配宽温工作环境,外部密封圈采用硅橡胶材质,实现接头部位的防尘与一定的环境防护能力,压接套圈采用退过火的铜材质,保证电缆压接后的结合强度,避免电缆受拉时出现接触脱落问题。

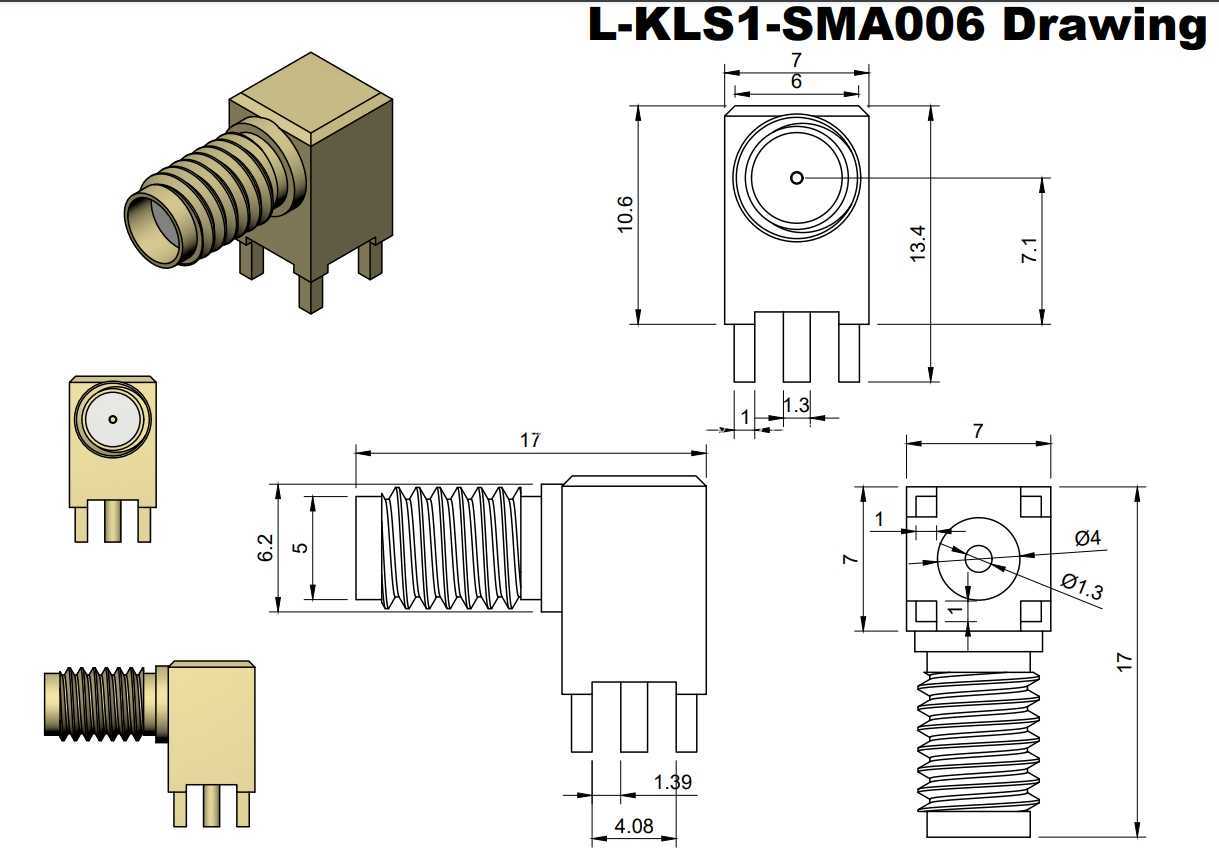

设计过程中需要重点兼顾射频性能与安装边界的匹配,外形尺寸上,接头弯角主体的安装定位尺寸经过严格校核,插脚间距、插脚伸出PCB板的长度符合波峰焊与回流焊的工艺要求,插脚直径与PCB安装孔的间隙控制在合理范围,既保证焊接时的焊锡浸润效果,又避免间隙过大导致焊接后接头歪斜;接头外导体的螺纹规格采用标准1/4"-36UNS螺纹,与通用SMA型公头接头完全适配,保证互换性,螺纹连接的保持力、电缆端的压接保持力都经过冗余设计,满足多次插拔、长期振动环境下的连接可靠性,最低耐温与最高耐温覆盖工业级甚至军品级设备的工作温度范围,适配不同严苛工况下的使用需求。
安装边界方面,PCB板上预留的安装空间需要同时满足接头本体的占位、电缆弯曲半径、扳手操作空间三方面要求:接头本体在板面上的投影尺寸、垂直板面的高度尺寸都经过精准核算,相邻元器件需要避开接头本体的安装区域,避免装配时出现干涉;电缆出线方向沿板面平行延伸,需要预留足够的电缆弯曲空间,避免电缆过度弯折导致的驻波比劣化;螺纹端的拆装需要预留标准SMA扳手的操作空间,方便后期调试、维护过程中的接头拆装操作。插脚的焊接位置需要与PCB板上的微带线阻抗匹配段精准对齐,焊盘尺寸经过优化,避免焊接过程中出现的焊锡溢出导致的阻抗不连续问题,保证射频信号从接头到板上微带线的平滑过渡,减少信号反射点。

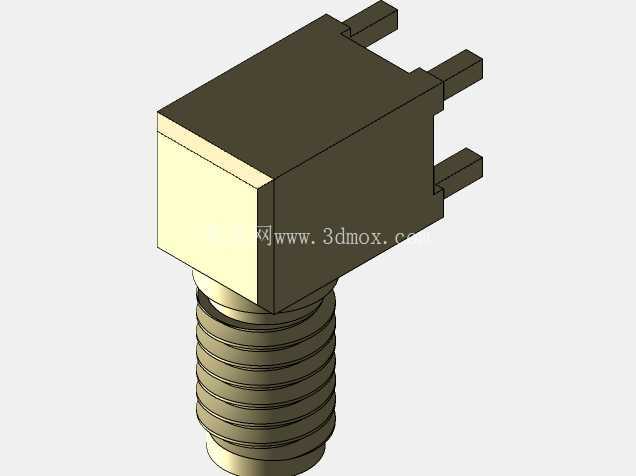

在实际三维建模过程中,这类连接器的模型需要精准还原所有安装定位特征,包括插脚的位置尺寸、本体的安装基准面、螺纹的公称尺寸与牙型、密封槽的位置与尺寸,保证结构设计人员在进行PCB板布局、整机结构设计时,能够准确完成干涉检查、装配模拟,避免后期加工装配时出现尺寸不匹配的问题;同时模型需要还原接头的外形细节,方便进行整机外观评审、布线模拟时的可视化效果呈现,为结构设计、硬件设计人员提供准确的三维参考依据。
