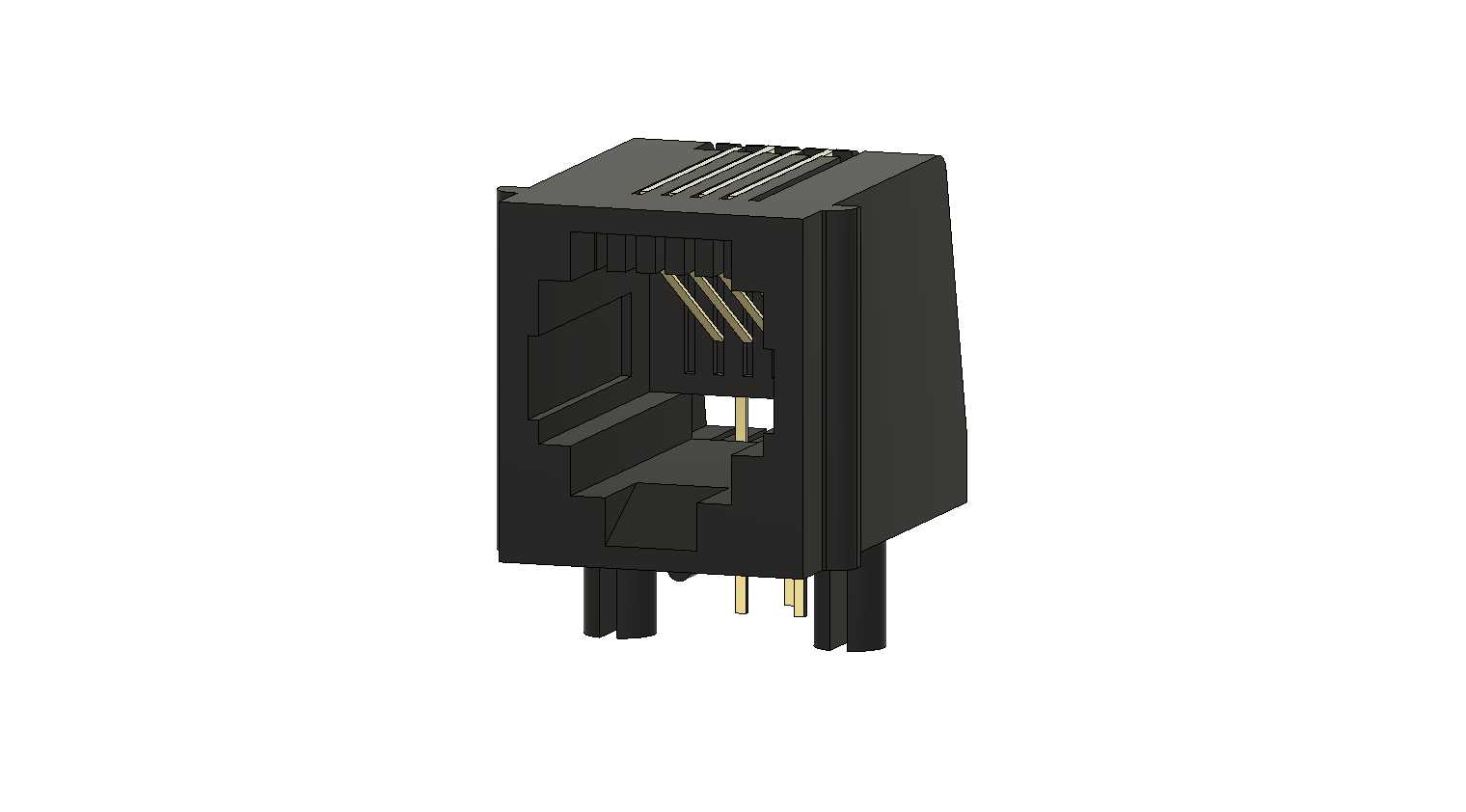

做通讯类板卡布线设计的时候,RJ11接口的选型往往是容易被忽略的细节,很多新手工程师会直接调用通用封装,忽略实际接插件的结构干涉问题,最后打样回来才发现插接头和周边电容、结构件顶死,或者插针过波峰焊的时候出现偏位。这款单端口4P4C非屏蔽RJ11母座,就是针对PCB直装场景做的标准化结构设计,完全匹配常规电话接口、低速通讯链路的连接需求。
从实际应用场景来看,这类母座大量用在小型通讯终端、工控板卡的调试接口、老式拨号设备、小型电源控制模块的外接通讯口上,不需要屏蔽层的低速信号传输场景里,非屏蔽款的成本优势非常明显,而且结构更简单,生产良率更高。很多做小型电力采集终端的结构工程师,在选外接调试口的时候,优先会选这类成熟的RJ11结构,毕竟配套的水晶头采购成本极低,现场维护的时候不用找专用接线端子,普通电话线就能直接插接调试。

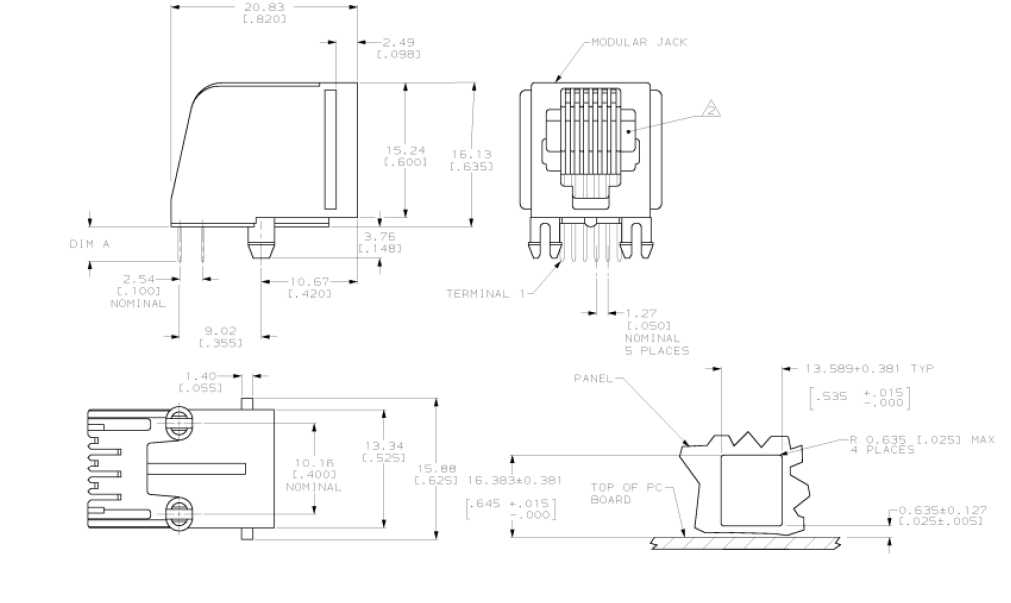

设计这款母座结构的时候,首先要考虑的是PCB安装的边界尺寸:直插式的固定插脚和信号针脚的间距完全匹配1.27mm间距的标准PCB封装,两个塑料固定柱的位置刚好对应PCB上的定位孔,过波峰焊的时候可以直接卡在板上,不会因为焊锡流动导致接插件偏移。母座的插接腔深度做了限位设计,水晶头插入之后刚好卡到弹片卡位位置,不会出现插不到位导致的接触不良,也不会因为插入过深顶坏内部的接触金针。
从功能特性上来说,4P4C的规格刚好对应4根信号针,足够承载两线制的通讯信号或者低压小电流的控制信号,内部的接触金针做了倾斜角度设计,水晶头插入的时候针脚会产生一定的形变量,保证和水晶头的铜片紧密贴合,多次插拔之后也不会出现接触电阻过大的问题。母座的塑料外壳采用的是耐高温的注塑材质,过回流焊或者波峰焊的时候不会出现壳体变形、针脚移位的问题,外壳的侧壁做了加强筋结构,日常插拔的时候不会因为用力不当导致壳体开裂。
很多工程师在建模的时候容易忽略接插件的外围避空要求,这款模型把母座外围的最小安装边界都做了明确的结构还原:母座前端的插接口上方预留了水晶头弹片的按压空间,不会出现水晶头插进去之后弹片被周边结构件压住无法拔出的问题;母座后端的针脚伸出长度刚好匹配常规1.6mm厚度的PCB,焊盘伸出PCB背面的长度控制在标准焊接要求范围内,不会出现针脚过长和背面壳体短路的问题。两侧的安装柱高度和壳体底部的平面度做了公差匹配,贴板安装的时候壳体底部完全贴合PCB表面,不会出现缝隙导致接插件歪斜。
在实际选型替换的时候,这款结构的安装尺寸完全兼容行业通用的同规格RJ11母座,不需要修改PCB封装就能直接替换,对于已经完成布线的板卡来说,替换物料的时候不需要重新改板,能大幅减少物料切换的验证周期。内部的针脚排布顺序完全遵循标准RJ11的线序定义,做线束对接的时候不需要调整线序,直接压接水晶头就能正常通讯。非屏蔽的结构设计也减少了金属外壳带来的接地处理工序,对于不需要做EMC屏蔽的低速信号场景来说,能减少生产加工的工序,提升组装效率。
建模的时候特意还原了母座内部的防呆结构,反方向的水晶头是无法插入插接腔的,能避免现场施工的时候插反接口导致的针脚弯针、接触片损坏问题。壳体底部的定位柱做了倒角设计,插件的时候能顺利导入PCB的定位孔,不会因为柱体和孔位的微小公差导致插件困难,适合批量生产的时候的自动插件工序,不需要人工反复调整位置。信号针脚的末端做了缩尖处理,过波峰焊的时候焊锡能顺着针脚均匀爬上焊盘,不会出现虚焊、漏焊的问题。
- 全部评论(0)
- 模板大小: 1.87 MB
- 售价:5金币
- 下载次数: 173
- 系统要求: STEP / IGES,STL,AutoCAD,Fusion 360,Rendering,SketchUp
- 软件分类: 变压器/电感器
