全悬挂山地自行车车架结构设计

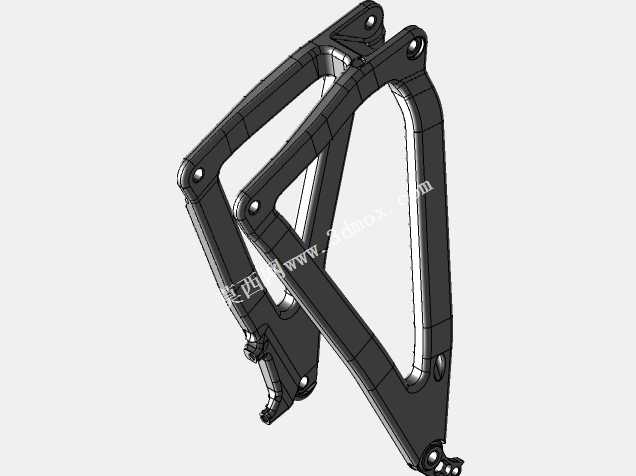

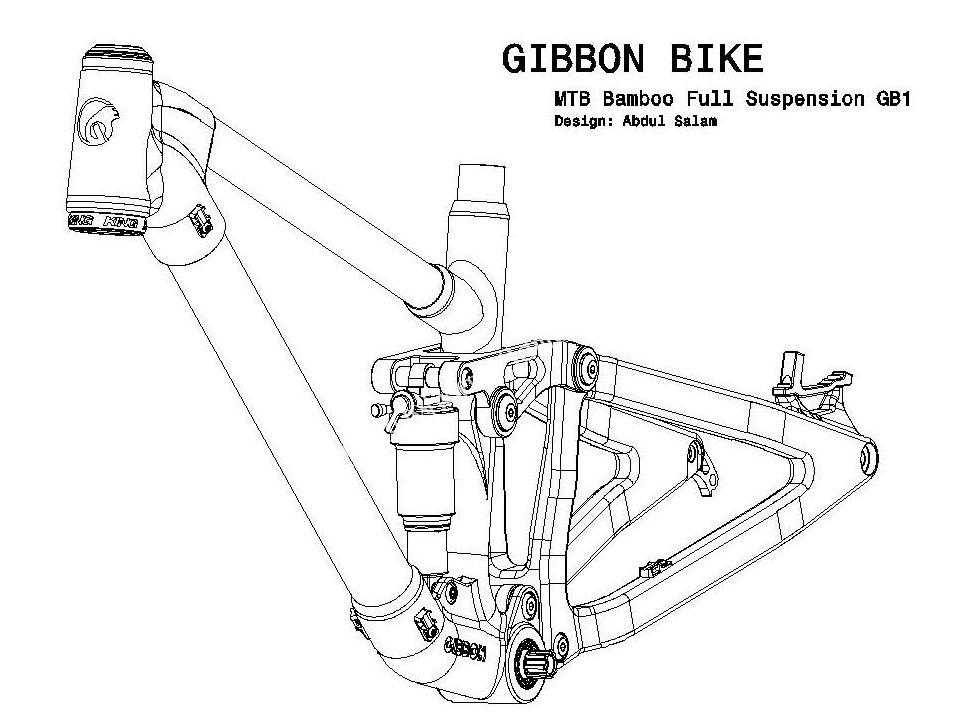

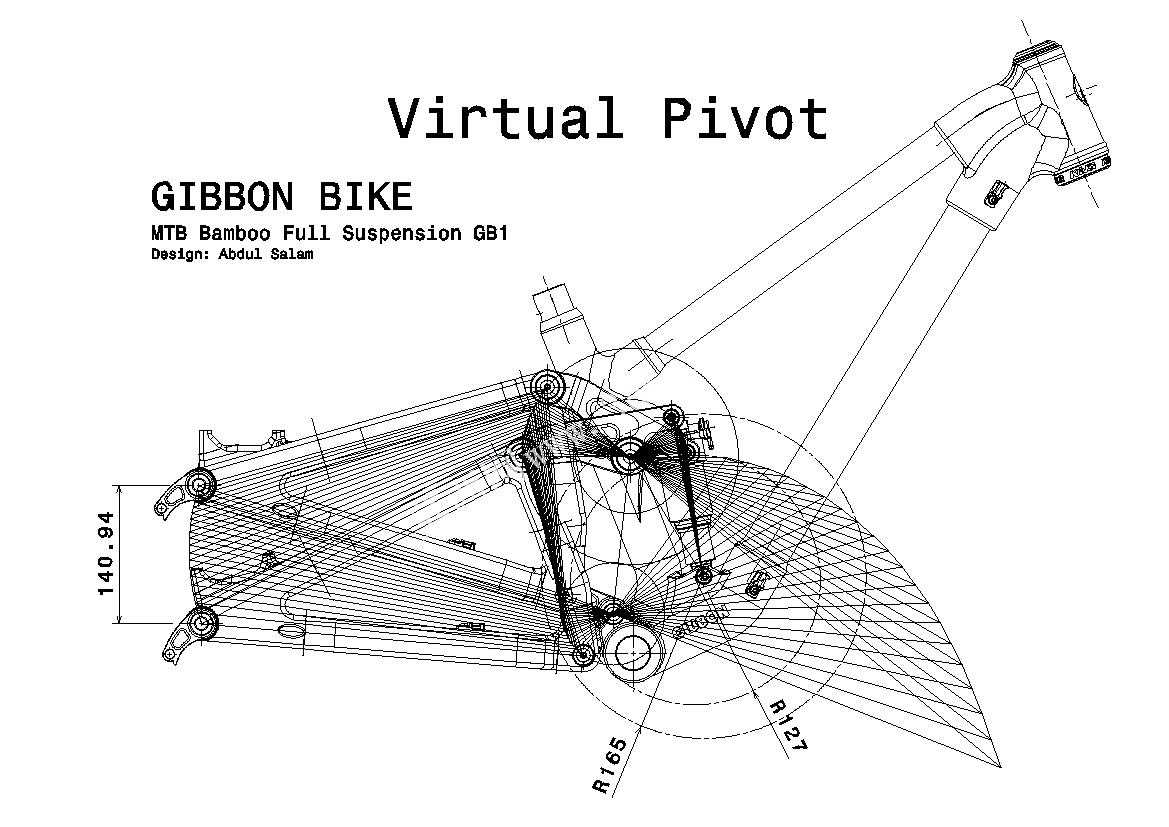

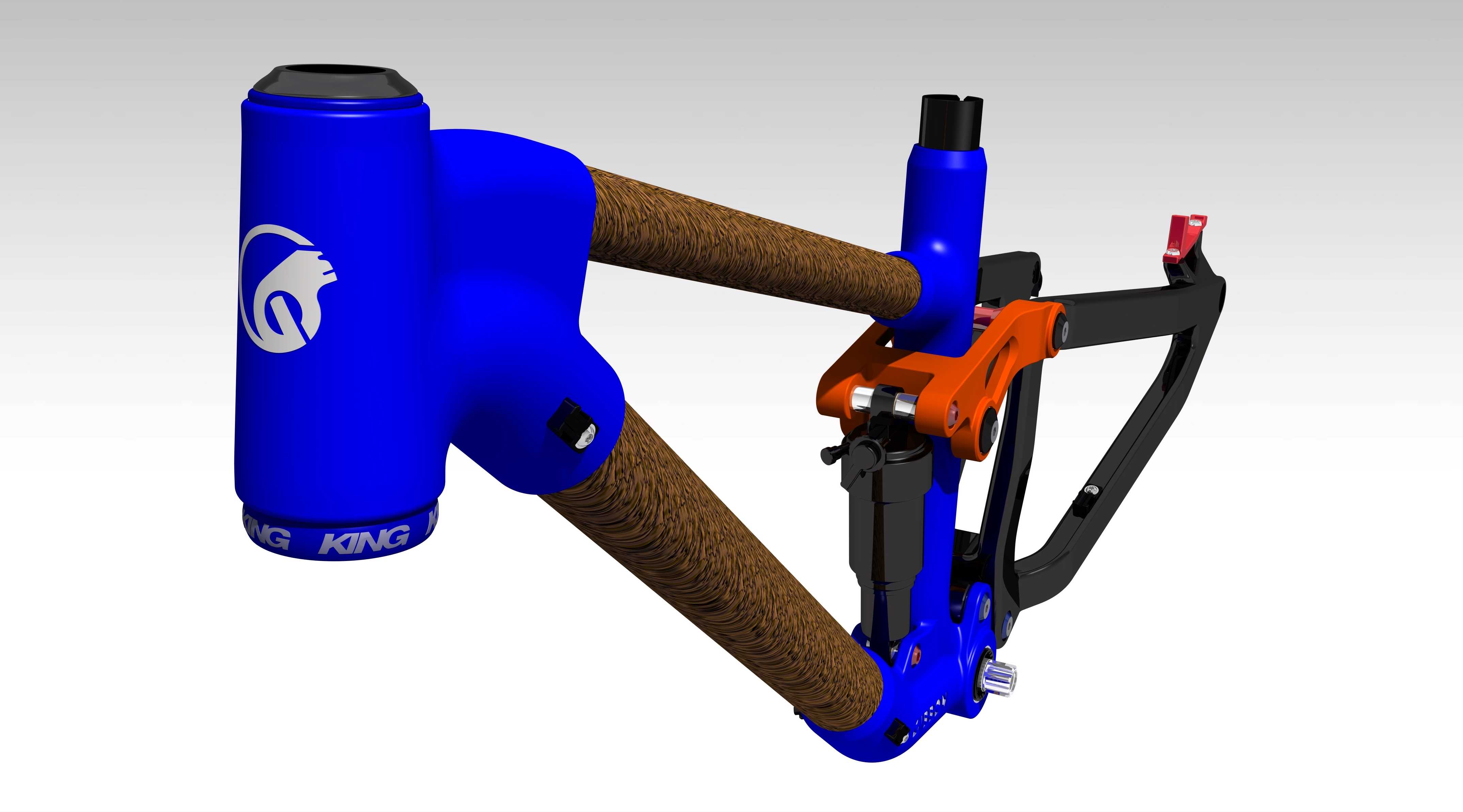

这款全悬挂山地车架是面向越野骑行场景开发的核心承载部件，主要适配林道穿越、中度越野、山地速降入门等户外骑行场景，作为山地自行车的核心骨架，承担着连接前后轮组、转向组件、传动系统、避震单元与骑行者的核心作用，所有外力传导、路面冲击缓冲、骑行姿态支撑都需要依托车架的结构精度与强度完成。从功能特性来看，这款车架采用前后分体式全悬挂结构设计，头管部位采用大管径补强结构，能够适配标准锥管前叉安装，提升转向刚性，应对越野路段频繁转向带来的侧向受力；上管与下管采用变径仿生管型设计，管身表面做了纹理强化处理，在降低整体重量的同时提升管材的抗扭、抗冲击性能，避免飞坡落地时出现管材形变；后三角部分通过多连杆结构与前三角连接，预留了标准后避震器安装位，能够通过连杆结构的运动行程过滤路面传来的高频颠簸与大落差冲击，大幅降低骑行者的手臂、腰部受力，提升复杂路况下的骑行舒适度与操控稳定性；尾钩部位采用可替换式设计，兼容主流变速套件安装，后叉开档尺寸适配标准山地车轮组，碟刹安装座采用国际通用标准，能够直接适配主流油压碟刹组件，无需额外改装。从设计思路来看，这款车架在开发阶段充分考虑了越野骑行的受力特点，将高受力区域的管材做了加厚补强，低受力区域做了轻量化挖空处理，在保证结构强度满足越野冲击要求的前提下，尽可能控制整体重量，提升骑行时的踩踏传导效率；连杆转轴部位都预留了标准轴承安装位，能够保证悬挂结构运动顺畅，避免长期使用出现框量；走线位采用内走线结合外留固定座的设计，既可以兼容变速、刹车线管的内走布局提升外观整洁度，也能满足外走线的安装维护需求。从安装边界来看，这款车架的头管角度、五通高度、后下叉长度都经过适配调校，五通部位采用标准螺纹中轴安装规格，能够兼容主流山地车曲柄、牙盘组件，座管口径适配标准升降座管，能够满足不同身高骑行者的座高调节需求，整体安装接口全部采用行业通用标准，不需要定制特殊配件即可完成整车组装，能够适配从日常休闲越野到中度林道穿越的使用需求，在复杂非铺装路面骑行时，既能够提供足够的刚性保证踩踏发力不泄力，也能通过悬挂结构充分吸收路面冲击，提升骑行的安全性与舒适度。
