工业产线旋转式物料卸料作业装置

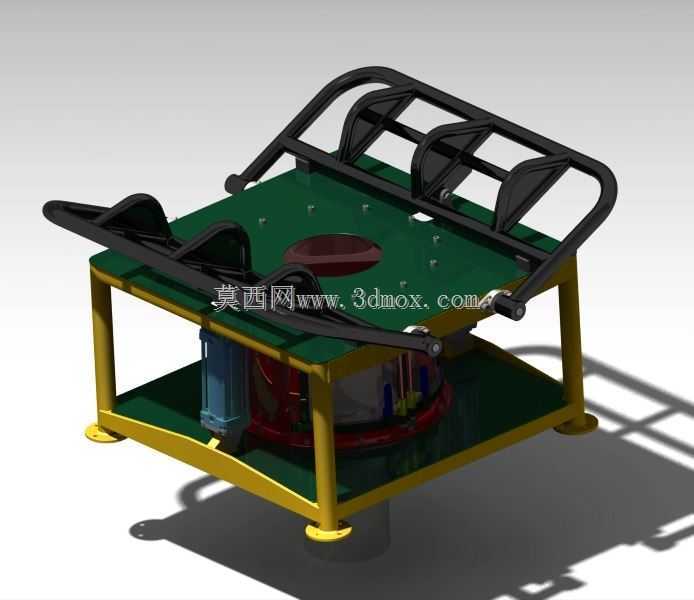

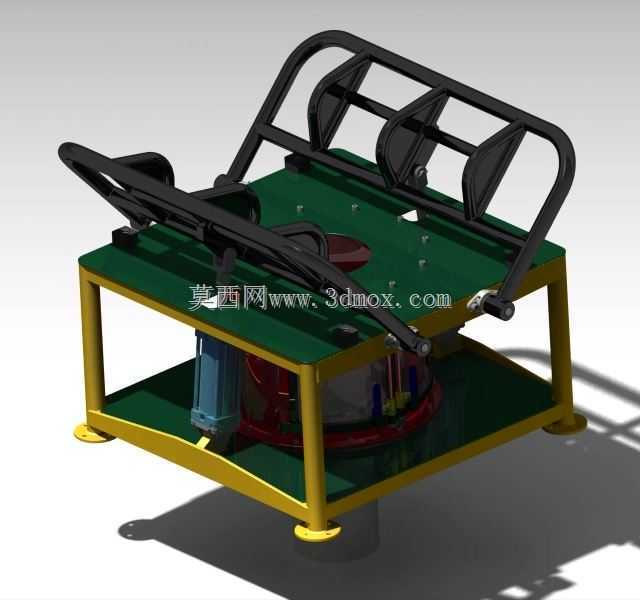

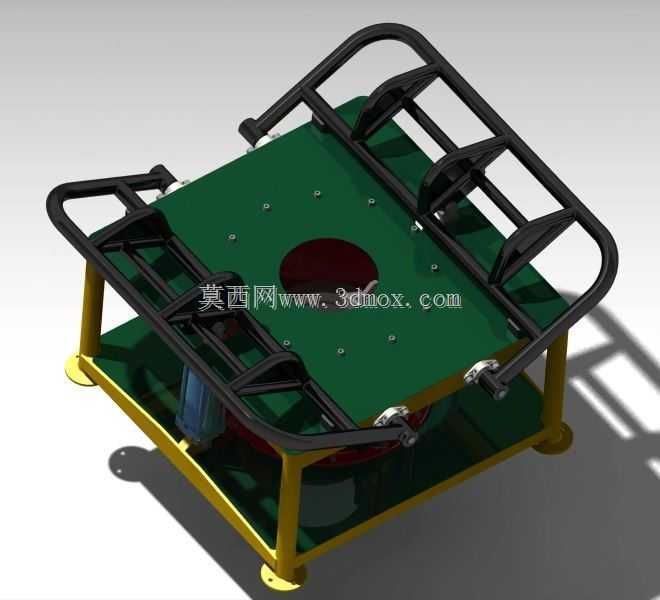

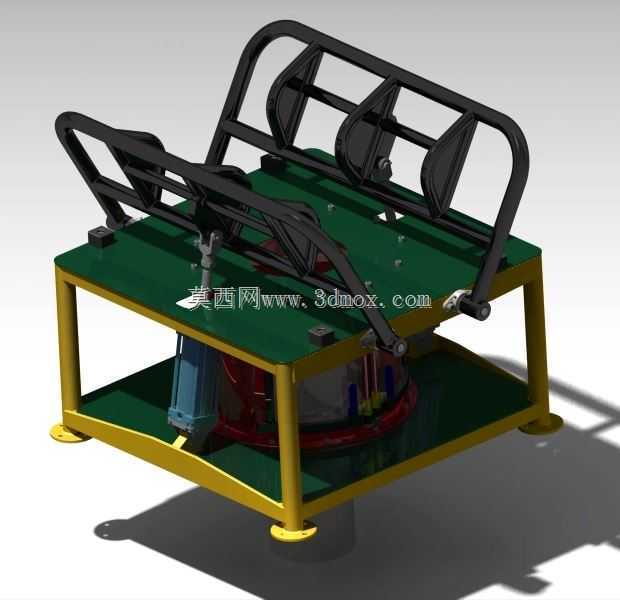

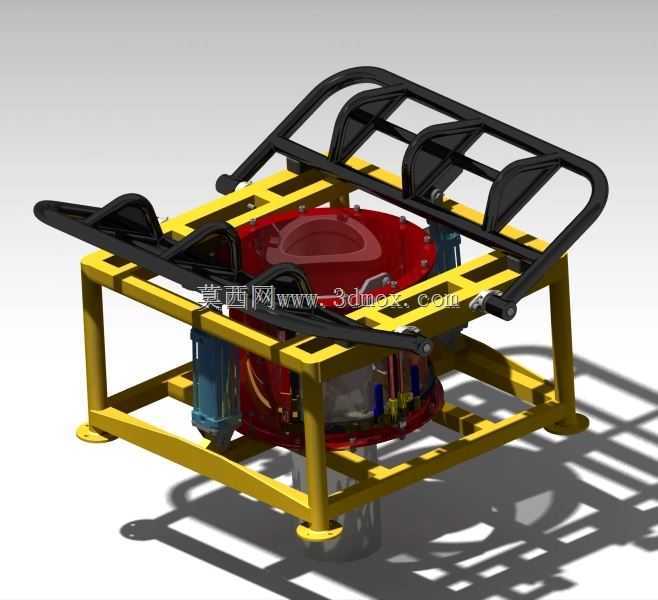

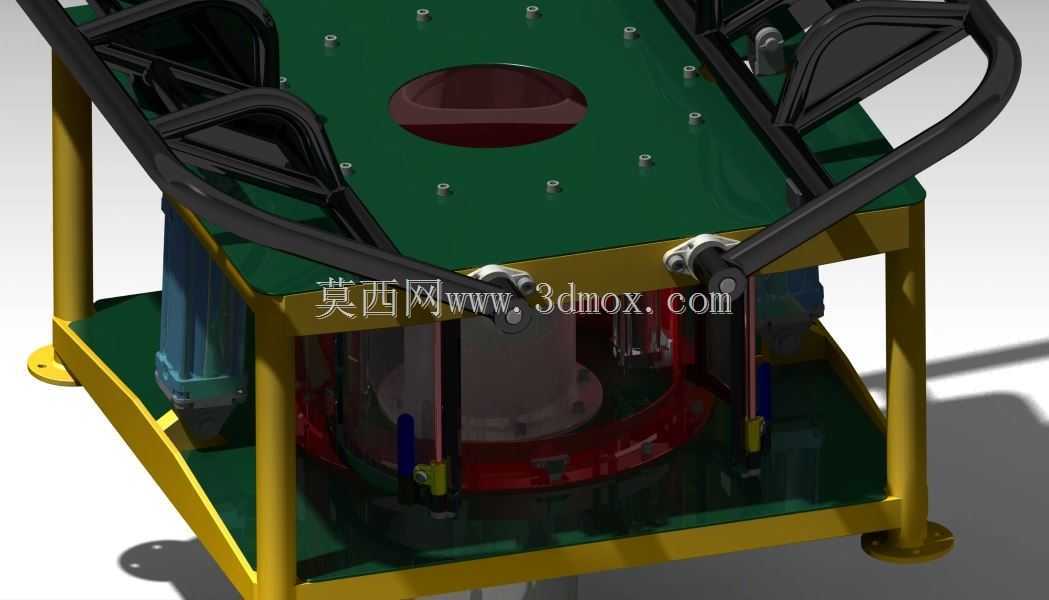

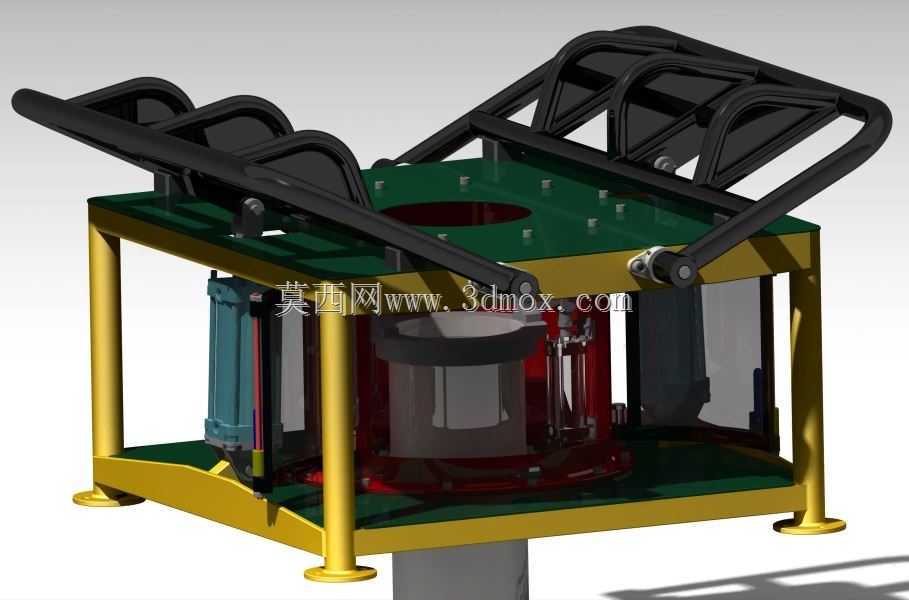

　　在离散制造的装配、加工产线末端，以及仓储分拣的物料流转工位，这类旋转式卸料装置常被布置在工序衔接的节点位置，用来承接上游工位输送来的带载工装、工件托盘，完成定向角度旋转后将物料平稳转移至下游输送线或者集料工位，替代人工完成重复性的转位卸料动作，降低重体力搬运的岗位劳动强度，同时避免人工搬运过程中出现的工件磕碰、对位偏差问题。从结构组成来看，该装置采用双层方管焊接机架作为承载主体，底部四个带安装孔的支撑脚可直接通过膨胀螺栓固定在车间硬化地面上，也可搭配脚轮组件做成可移动工位版本，适配多产线灵活调度的使用需求；上层台面为加厚钢板加工而成，表面做了防滑耐磨处理，台面边缘设置的弧形防护栏采用圆管弯制焊接成型，

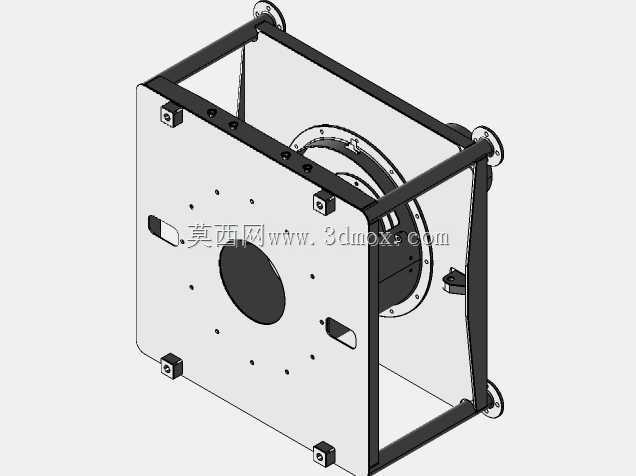

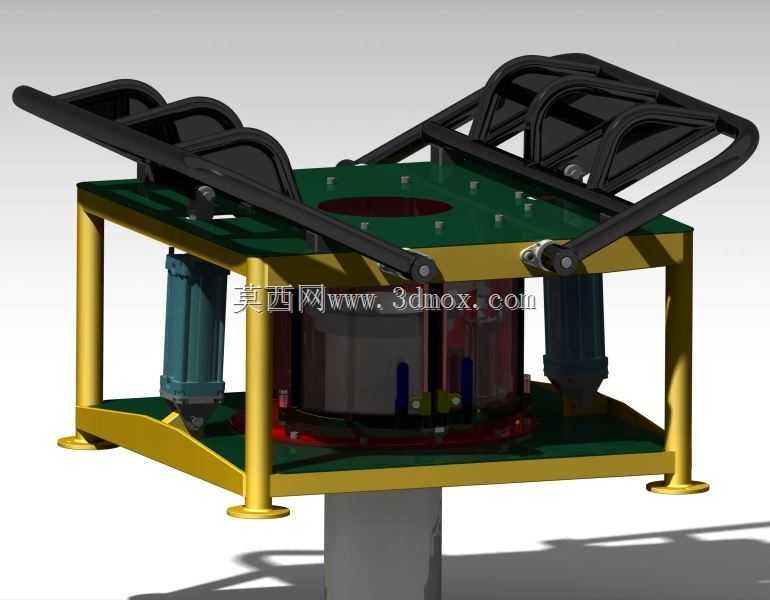

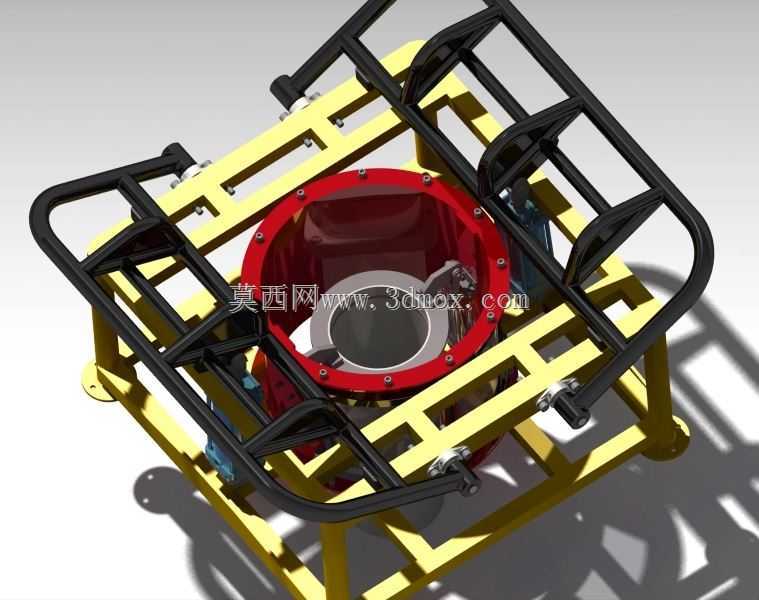

　　高度刚好覆盖常规工件托盘的侧边位置，防止旋转过程中工件受离心力作用滑落，防护栏的弯折弧度经过反复校核，不会干涉工件上下料时的吊装或者机械手取放路径。台面下方的驱动单元集成在中层安装板上，采用减速电机搭配回转支承的传动结构，相比传统的凸轮分割器驱动方案，这种结构可根据实际生产节拍自定义旋转角度，支持0-180度范围内的任意角度停位，能适配不同出料方向的工位布局需求，回转支承的承载冗余量按照常规工位最大负载的1.5倍选型，可承受偏载工况下的倾覆力矩，避免长期使用后出现台面晃动、旋转卡顿的问题。设计过程中，首先要确认的是安装边界尺寸，机架的整体占地尺寸需要匹配工位预留的安装空间，底部支撑脚的开孔位置要避开地面预埋的管线槽位，

　　上层台面的高度要和上下游输送设备的工作面高度保持齐平，高度差控制在±5mm以内，避免物料转移时出现卡滞；驱动部分的安装位预留了检修间隙，日常维护时不需要拆除上层台面就可以完成电机保养、传动部件润滑的操作，中层安装板上预留了多个标准安装孔位，可根据后续的功能拓展需求加装位置传感器、挡停机构或者工件检测组件。在实际使用场景中，这类装置可配套在冲压产线的末端承接冲压完成的工件，旋转后将工件送入质检工位；也可布置在装配线的尾部，将完成装配的成品旋转方向后送入包装输送线；针对仓储分拣场景，还可搭配扫码组件，根据扫码结果将不同类别的物料旋转至对应方向的出料滑道，完成物料的自动分拣卸料。结构设计时充分考虑了车间的复杂使用环境，

　　所有外露金属部件都做了喷塑防锈处理，焊接位置全部做了打磨去应力处理，避免长期交变载荷下出现焊缝开裂的问题；防护栏和台面的连接采用螺栓紧固加焊接的双重固定方式，即使受到工件意外撞击也不会出现脱落变形。旋转动作的启停设置了加减速曲线，启动和停止过程平缓，不会因为惯性导致台面上的工件移位，针对易碎类工件的使用场景，还可在台面上加装聚氨酯缓冲垫，进一步降低工件磕碰的概率。整个装置的管线全部从机架内部的中空腔室走线，外部没有裸露的线缆，避免车间作业过程中线缆被工件剐蹭破损，提升使用安全性。
