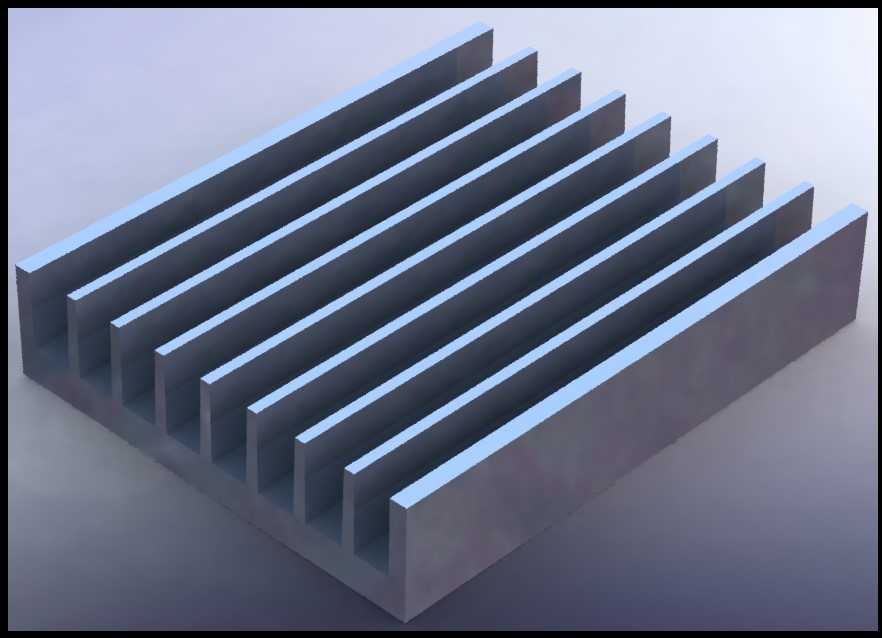

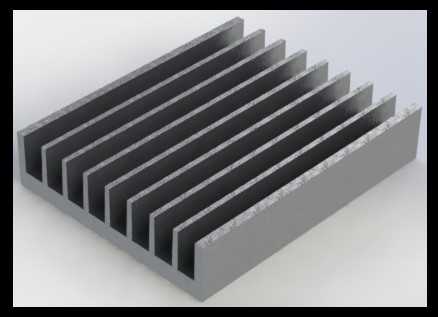

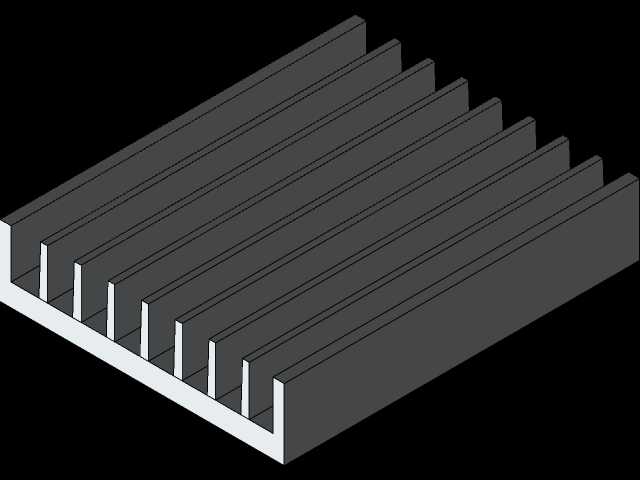

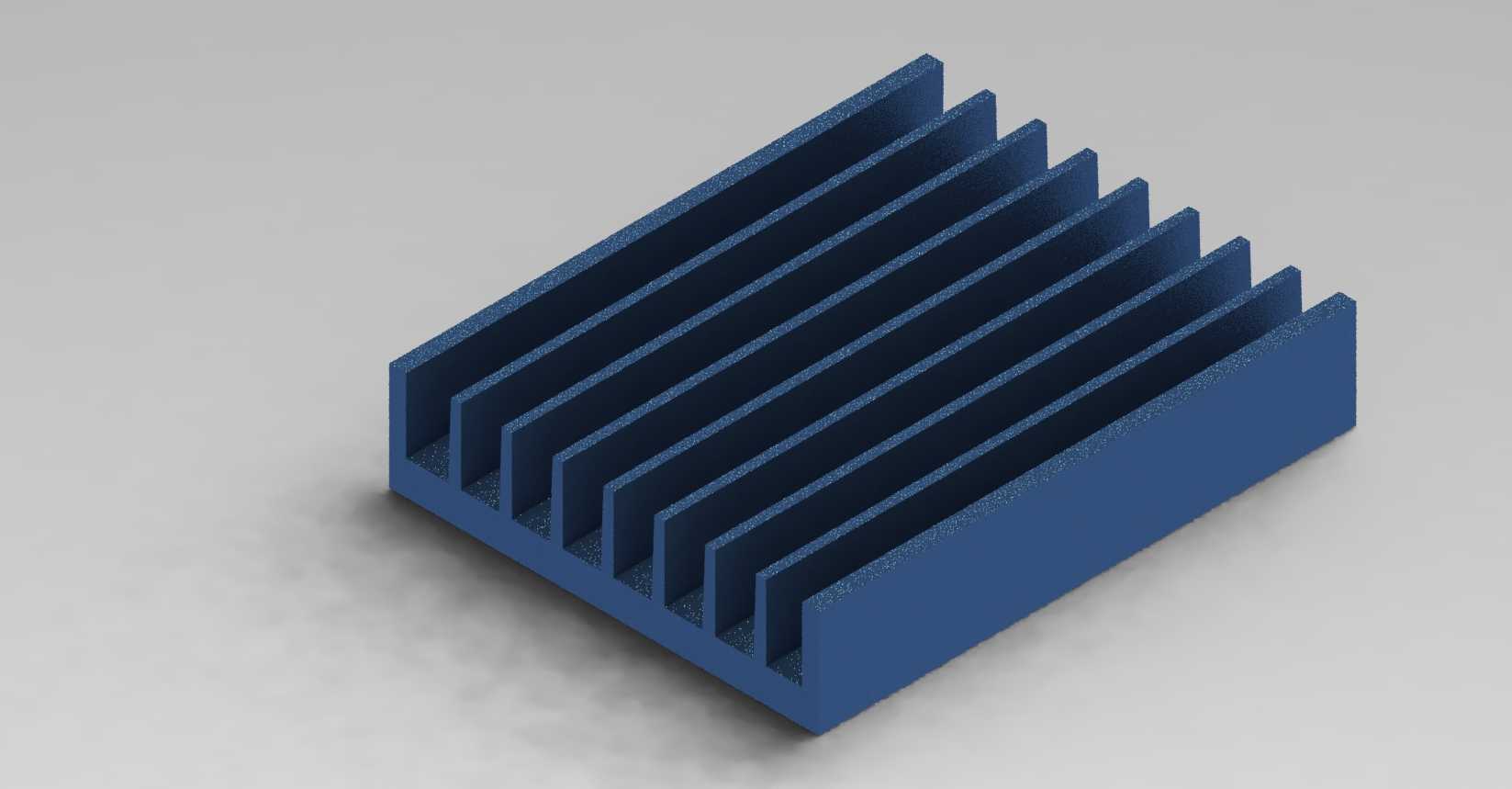

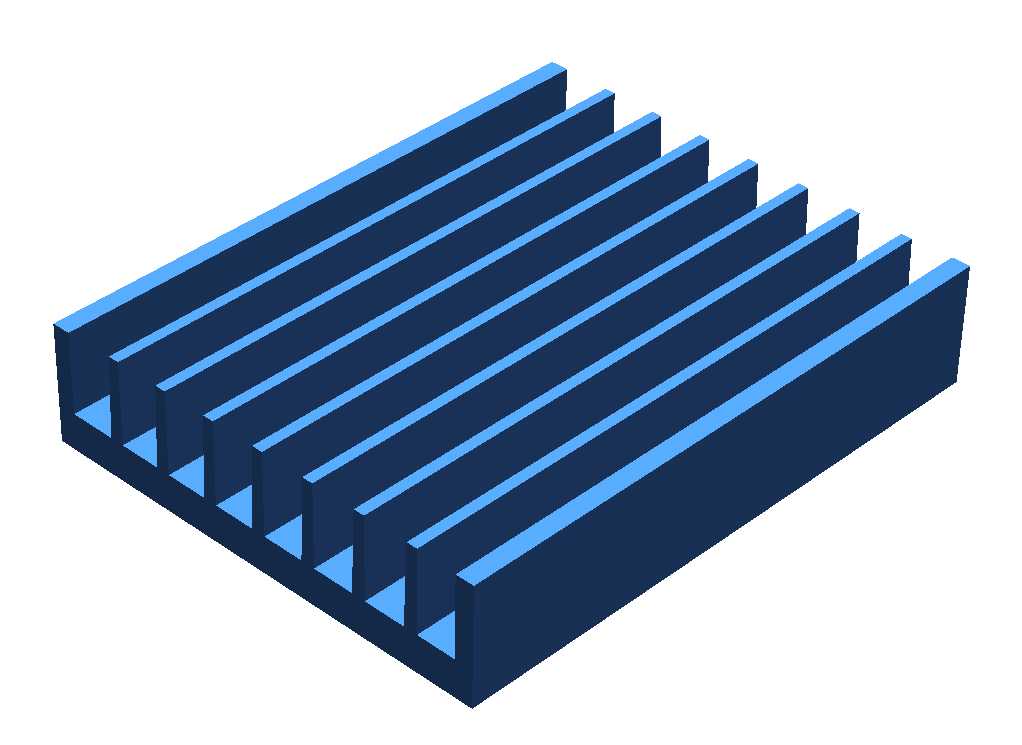

电力电子设备用平行肋片式铝制散热结构

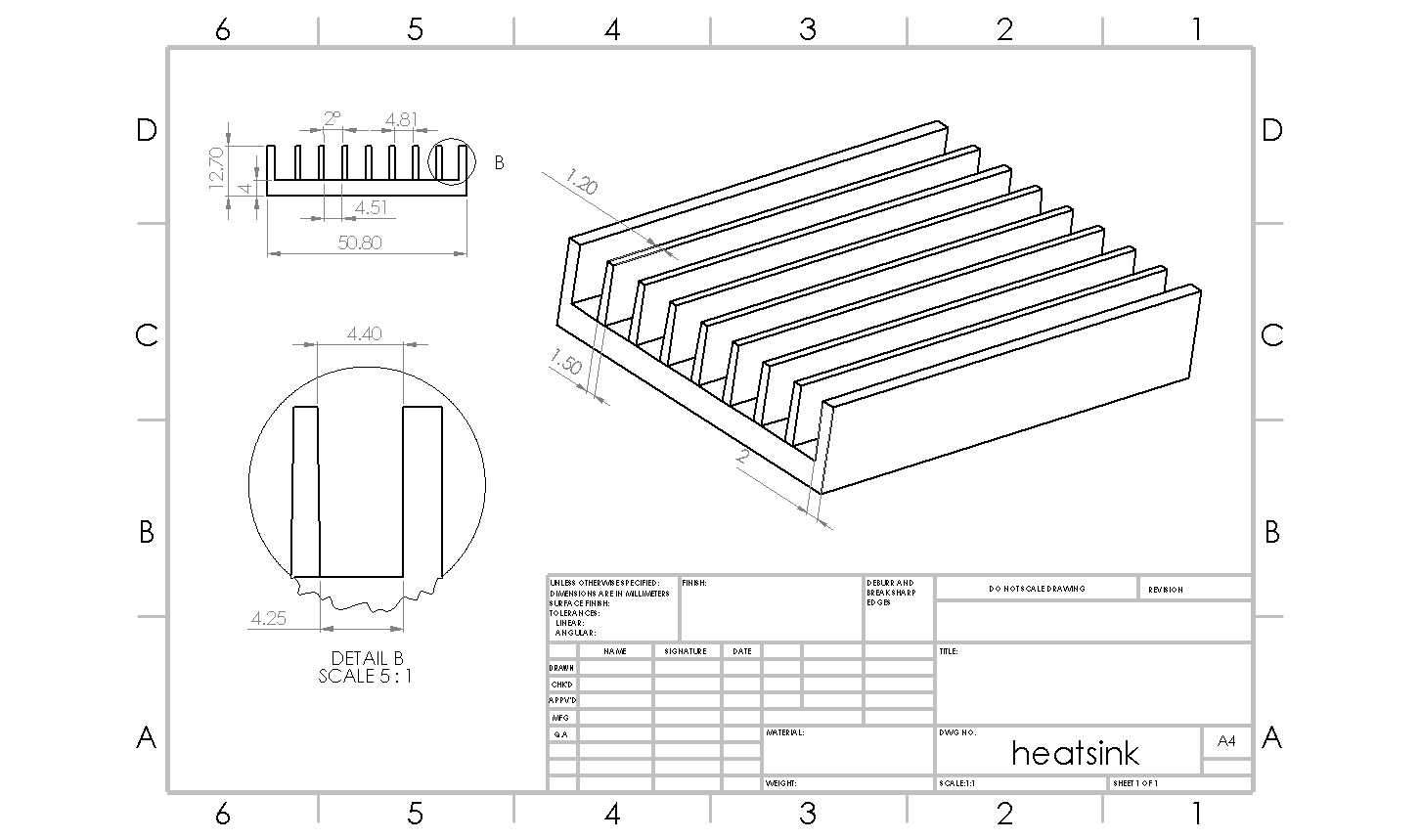

　　这款平行肋片式散热结构，核心服务于电力电子场景下的被动式热交换需求，日常多配套在功率半导体模块、工控驱动板、高频电源组件这类持续发热的电子单元上，依靠自身大比表面积的结构设计，把器件工作时产生的焦耳热快速传导到空气中，避免核心芯片结温超过阈值触发降频、烧毁等故障。从实际选型适配的角度看，这类结构的安装边界完全贴合常规功率器件的安装孔位规范，底座平面度控制在0.02mm以内，安装时只需在器件与散热底座之间涂覆均匀厚度的导热硅脂，通过螺栓锁紧即可保证接触热阻处于合理区间，不需要额外加装复杂的固定支架，适配市面上绝大多数TO封装、模块封装的功率器件安装尺寸。设计思路上没有采用过于复杂的异形肋片结构，而是选用等间距平行直肋的构型，

　　一方面是考虑到铝挤工艺的成型可行性，直肋结构在铝挤生产时脱模阻力小，型材成型后肋片的垂直度、厚度一致性更容易控制，批量生产的良率更高；另一方面平行直肋的风道阻力更低，不管是自然对流场景还是搭配小尺寸轴流风扇做强制风冷，气流都可以顺着肋片间隙顺畅流通，不会因为结构扰流产生额外的风噪或者风压损失，在有限的体积内把换热效率拉到最优。肋片的厚度、间距以及整体高度的参数匹配，是经过热阻仿真迭代确定的：肋片厚度过薄会导致纵向导热热阻上升，热量无法顺利传递到肋片顶端，过厚则会挤占肋片间隙的通风空间，减少有效换热面积；肋片间距如果小于自然对流的边界层厚度，相邻肋片的热边界层会发生重叠，大幅降低换热效率，间距过大则会浪费整体安装空间，

　　无法在有限的底座面积上布置足够的换热面积。实际应用中，这类散热结构不需要额外的动力源，依靠空气自然对流即可满足中小功率器件的散热需求，在无风扇的密闭工控设备、户外电力终端、低功耗通讯模块这类场景下适配性极强，不会因为风扇转动带来振动、积尘或者寿命短板，长期运行的可靠性远高于主动散热方案。底座部分做了加厚设计，一方面是提升均温能力，让发热器件接触面的热量可以快速在整个底座平面扩散开，避免局部热点集中，另一方面加厚的底座可以预留足够的攻丝深度，保证安装螺栓的锁紧力足够，长期使用不会因为振动出现连接松动、接触热阻上升的问题。肋片的顶端做了微小的倒角处理，避免生产转运、安装过程中锋利的边缘划伤操作人员，

　　同时也能减少安装时肋片受外力磕碰出现变形的概率——如果肋片出现倒伏变形，会直接堵塞局部通风间隙，影响对应区域的换热能力，微小的倒角结构可以在不影响换热面积的前提下提升结构的抗磕碰能力。从热性能表现来看，在标准自然对流环境下，这类结构的热阻可以控制在合理区间，能够把功率器件的壳温稳定在额定工作范围内，即使在夏季高温密闭机柜的极端工况下，只要预留足够的通风空间，也能保证器件不会因为过热触发保护。和插片式、铲齿式的散热结构相比，铝挤成型的平行肋片结构整体一致性更好，肋片与底座为一体成型结构，不存在接触热阻，长期使用不会出现肋片松动、脱落的问题，批量生产的成本也更低，适合大规模配套在量产的电力电子设备上。建模过程中需要重点关注肋片与底座的过渡圆角，这个位置如果做直角处理，不仅铝挤生产时容易出现应力集中导致型材开裂，在实际使用中冷热循环的工况下也容易因为热应力出现结构变形，合理的过渡圆角可以分散应力，提升结构的长期可靠性，同时也能优化铝挤模具的进料速度，让型材截面的出料速度更均匀，减少成型后的扭转变形。安装孔的位置设计需要避开肋片的根部位置，避免打孔时破坏肋片的连接强度，同时孔位的公差需要和功率器件的安装孔公差做匹配，保证安装时不需要额外扩孔就能顺利对位，降低现场安装的加工难度。
