PCB板载大电流U型导电连接端子

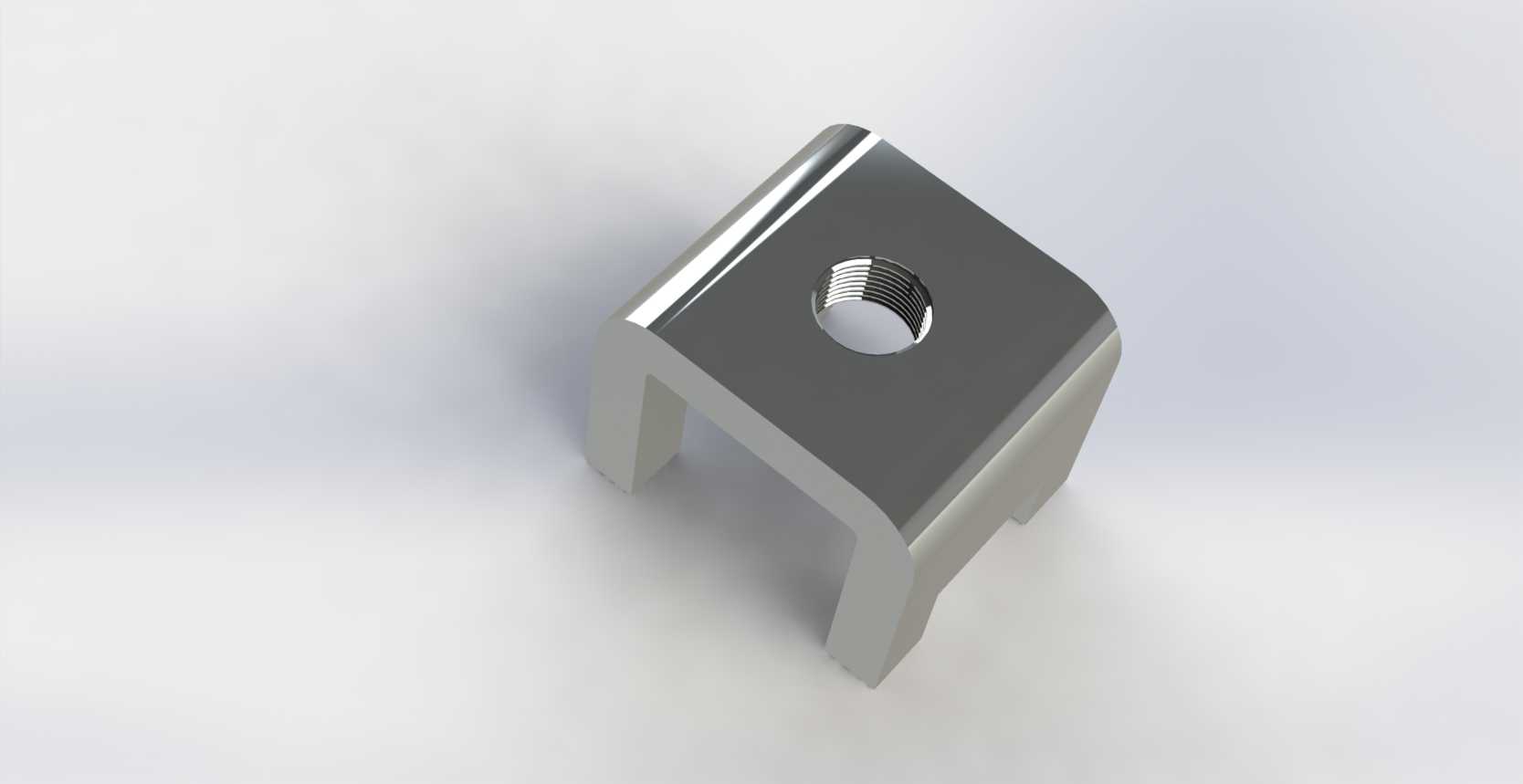

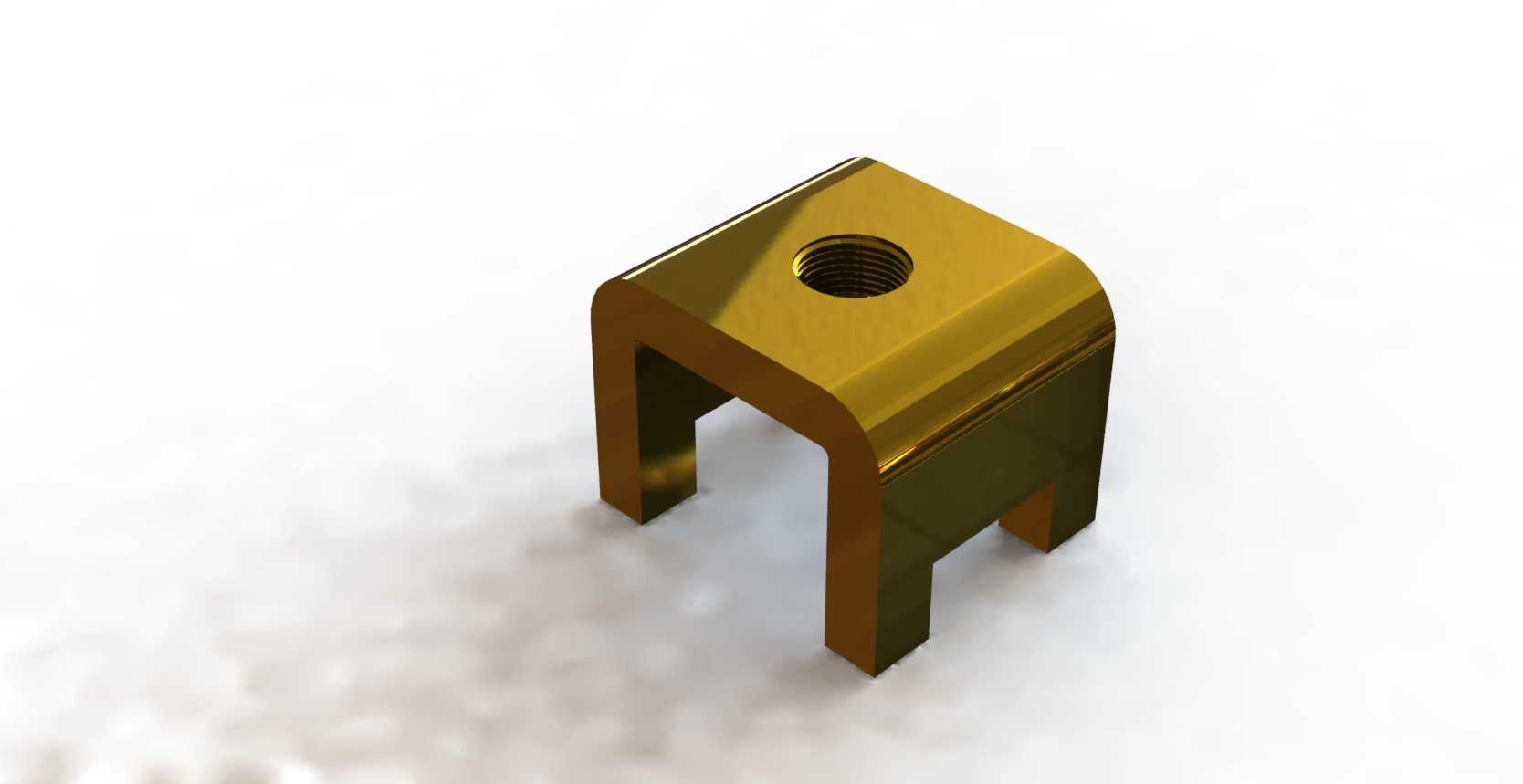

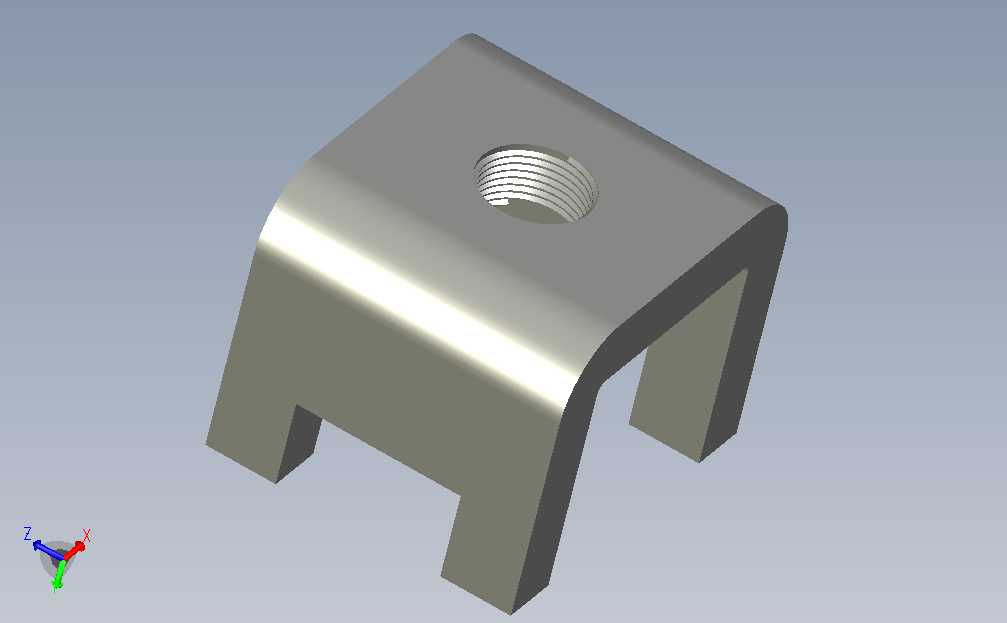

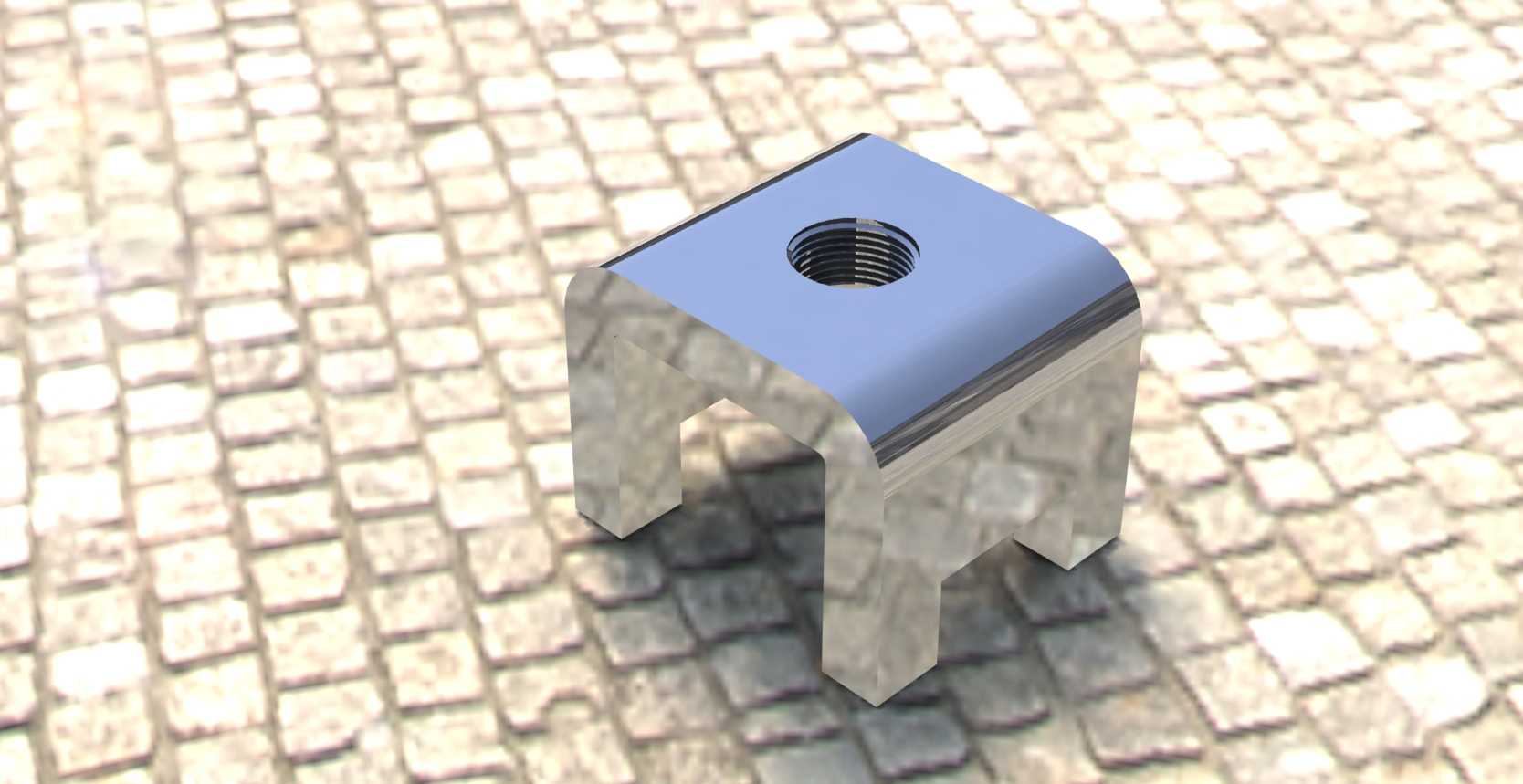

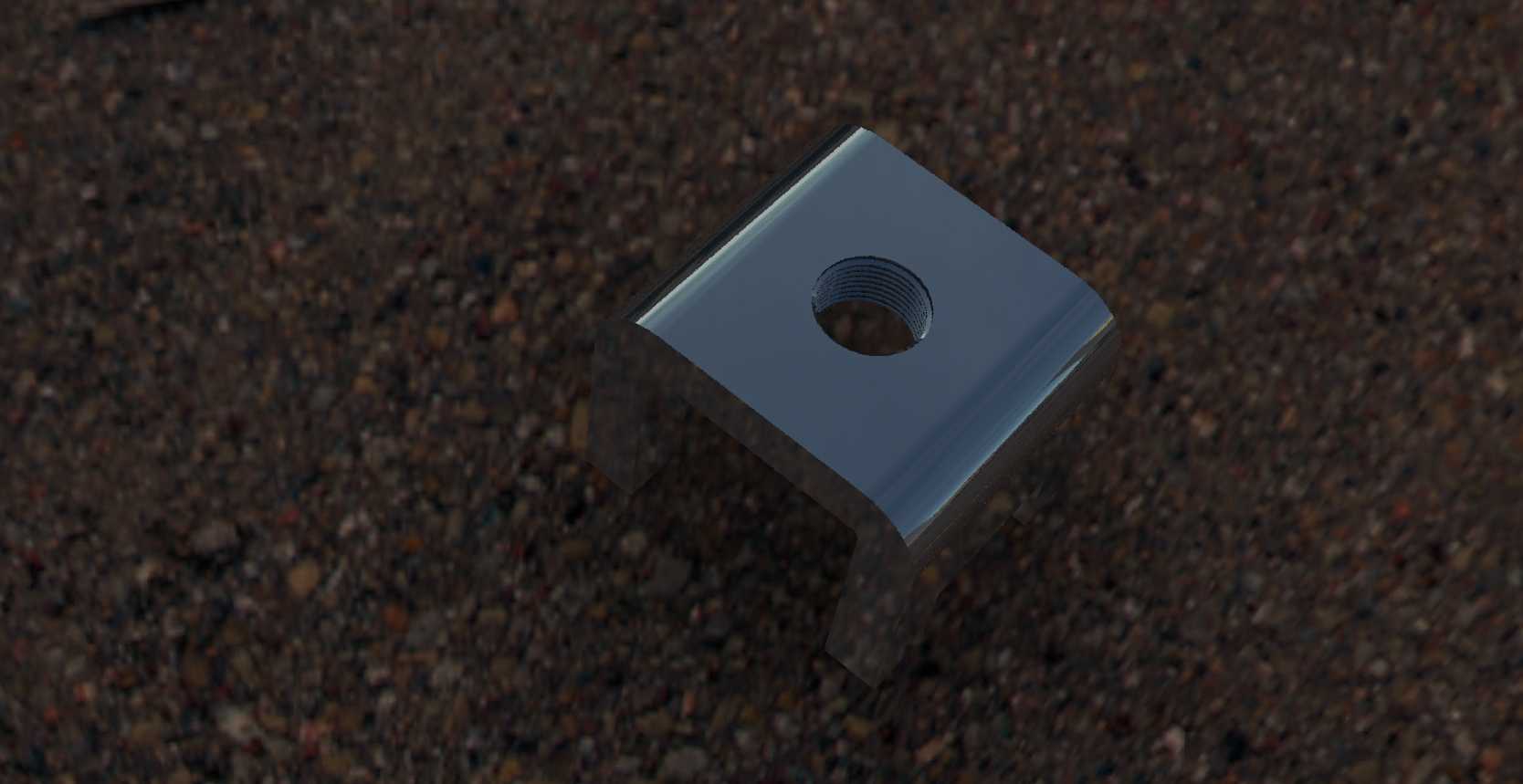

　　在工业控制板卡、大功率电源模块、新能源低压配电PCB组件的设计场景中，板载大电流连接的可靠性一直是结构设计的核心痛点，常规插针式接插件载流上限普遍不足30A，大电流工况下易出现接触温升过高、焊盘拉脱、连接松动等问题，这款U型结构的PCB大功率连接端子，正是针对80A直流载流场景开发的板载导电连接件。从结构形态来看，该端子整体采用U型跨接结构，顶部为带圆弧过渡的平面，中心加工内螺纹孔用于外部导线的锁付固定，两个向下延伸的支脚为PCB焊接端，支脚端面平整，可直接插入PCB对应开孔后完成波峰焊或回流焊固定，圆弧过渡的顶部设计既避免了尖锐边角带来的装配划伤风险，也能在锁付螺丝时让压接应力均匀分散到整个端子本体，

　　避免局部应力集中导致的端子变形。设计阶段首先要匹配载流需求，80A直流工况下，导电件的有效导电截面积需要满足温升要求，端子本体采用导电性能优异的铜质基材，表面做镀覆处理提升抗氧化能力，两个支脚的间距严格匹配PCB上的焊盘间距，支脚的长度控制在刚好穿过PCB板厚后预留1-1.5mm的焊锡爬升空间，既保证焊接强度，也不会因支脚过长导致焊后突出过多影响板卡背面的装配间隙。顶部的内螺纹孔规格适配常规的大电流接线端子螺丝，锁付时可将压接的导线线芯牢牢压在端子顶面，螺纹孔的深度经过校核，保证螺丝拧入后有足够的啮合牙数，避免大电流拉弧或震动场景下螺丝滑牙脱出。安装边界方面，端子在PCB上的占位需要考虑周边的电气安全间隙，

　　U型结构的内凹空间可以避让PCB上的低矮贴片元件，不需要在端子下方预留完全空白的禁布区，提升PCB板面的空间利用率；端子的整体高度控制在较低范围，不会在板卡上方形成过高的突出结构，适配密闭式设备外壳的内部高度限制，避免端子顶到外壳内壁。实际应用中，这类端子多用于直流电源输出板、电机驱动板、大功率负载开关板的板端接线，相比传统的接线柱，它不需要额外的固定法兰，直接焊接在PCB上即可完成固定，装配工序更简单，U型的结构本身具备一定的弹性形变空间，当PCB受温度影响出现小幅形变时，端子可以通过自身的微量形变吸收应力，避免焊盘位置因应力反复拉扯出现开裂。建模过程中需要重点关注几个尺寸公差：两个支脚的位置度公差需要控制在±0.1mm以内，

　　保证可以顺利插入PCB的安装孔，不会出现插装偏位导致的焊接不良；顶部螺纹孔的位置度同样需要严格控制，保证外部接线时螺丝可以垂直拧入，不会出现偏斜导致的螺纹损伤；所有折弯位置的圆角半径需要匹配板材的折弯工艺要求，避免折弯处出现裂纹影响导电性能和结构强度。另外端子表面的镀覆层厚度需要满足盐雾测试要求，保证在工业环境下长期使用不会出现氧化锈蚀导致的接触电阻升高，顶面与导线接触的区域需要保证平面度，让导线压接后接触面积足够大，降低接触点的温升。不同于塑壳封装的接插件，这种裸露式的金属端子在布局时需要注意与周边高压走线的绝缘距离，必要时可以在端子周边增加绝缘挡墙提升安规性能，端子的两个焊接支脚在PCB上需要对应设计足够大的焊盘，并且增加焊盘的导热铜皮面积，帮助大电流工况下的热量散发，避免焊盘局部过热导致焊锡熔化脱落。
