猎鹰战斗机SolidWorks三维设计模型

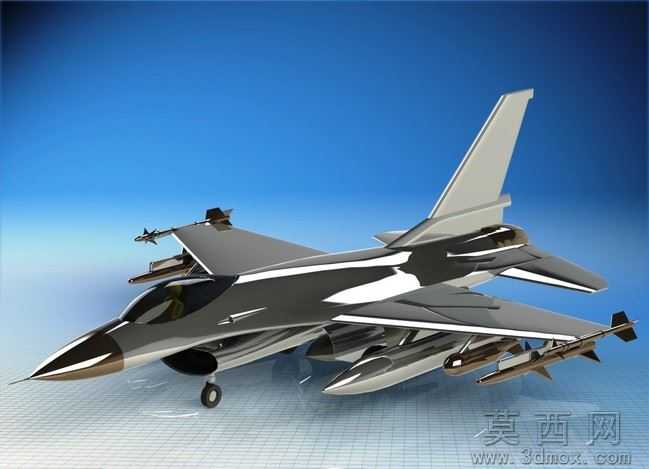

本模型为猎鹰战斗机的高精度SolidWorks三维设计成果，建模流程遵循航空装备正向设计逻辑，首先以真实战机的气动外形参数为基准搭建骨架草图，依次完成机头雷达罩、气泡式座舱盖、机身主体、三角翼主翼、全动平尾、垂直尾翼的曲面建模，通过曲面放样、边界凸台、曲面剪裁等命令保证外形曲面的光顺度，匹配真实战机的气动修形要求，后续逐步完成起落架舱、内置弹舱、发动机进气道、尾喷口的细节结构建模，最后装配机翼下挂载的副油箱、空空导弹等外挂装备，还原战机的完整作战挂载状态。参数设计阶段严格参考同级别战机的真实尺寸比例设置全局参数，机身总长、翼展、机高、主翼后掠角、垂尾倾斜角度均符合真实战机的设计规范，起落架的轮距、轮胎尺寸、收放机构行程均按比例换算设置，外挂导弹的弹径、弹长、翼展参数也匹配真实机载武器的尺寸标准，所有零件间保留合理的装配间隙，可通过SolidWorks的干涉检查功能验证无结构干涉问题。渲染材质阶段针对不同部件设置了差异化的材质属性，机身主体采用哑光银灰色航空金属漆材质，添加细微的金属颗粒质感与表面蒙皮接缝细节，座舱盖采用高透聚碳酸酯材质并添加淡蓝色镀膜反射效果，轮胎采用黑色耐磨橡胶材质，导弹弹体采用哑光灰色涂装并添加弹翼的金属光泽，尾喷口添加高温灼烧后的渐变色金属质感，搭配浅蓝色渐变背景与地面网格环境，通过环境光、方向光的组合打光，突出战机的金属质感与气动外形的线条张力，最终渲染效果可清晰展示战机的整体外观与细节特征。结构原理层面完整还原了常规布局战斗机的结构逻辑，机身采用半硬壳式结构的建模表达，区分了前机身设备舱、中机身油箱与弹舱、后机身发动机舱的区域划分，主翼与机身采用翼身融合过渡结构，起落架为前三点式布局，前起落架为双轮结构、主起落架为单轮结构，外挂点分布于翼尖、翼下与机身腹部，可直观展示战机的载荷分布与整体结构布局。软件兼容方面，模型基于SolidWorks2012版本搭建完成，包含完整的零件图、装配体文件与渲染效果图源文件，可兼容SolidWorks2012及以上所有版本直接打开编辑，也可导出为STEP、IGS等通用三维格式，供UG、Pro/E、CATIA等其他主流三维设计软件导入使用，模型特征树保留完整的建模步骤参数，方便使用者根据需求修改外形尺寸、调整挂载配置。研发教学应用层面，该模型可作为航空航天类专业的飞行器结构设计课程教学案例，帮助学生理解战斗机的气动外形设计逻辑、结构布局特点与装配关系，也可作为航空科普展品的三维设计源文件，用于制作3D打印实体模型、虚拟仿真教学素材，同时也能为军用航空装备的概念设计提供参考基础，辅助设计人员快速完成战机方案的外形迭代与布局验证。
