基于ATmega128的多类型存储芯片手持数字测试仪

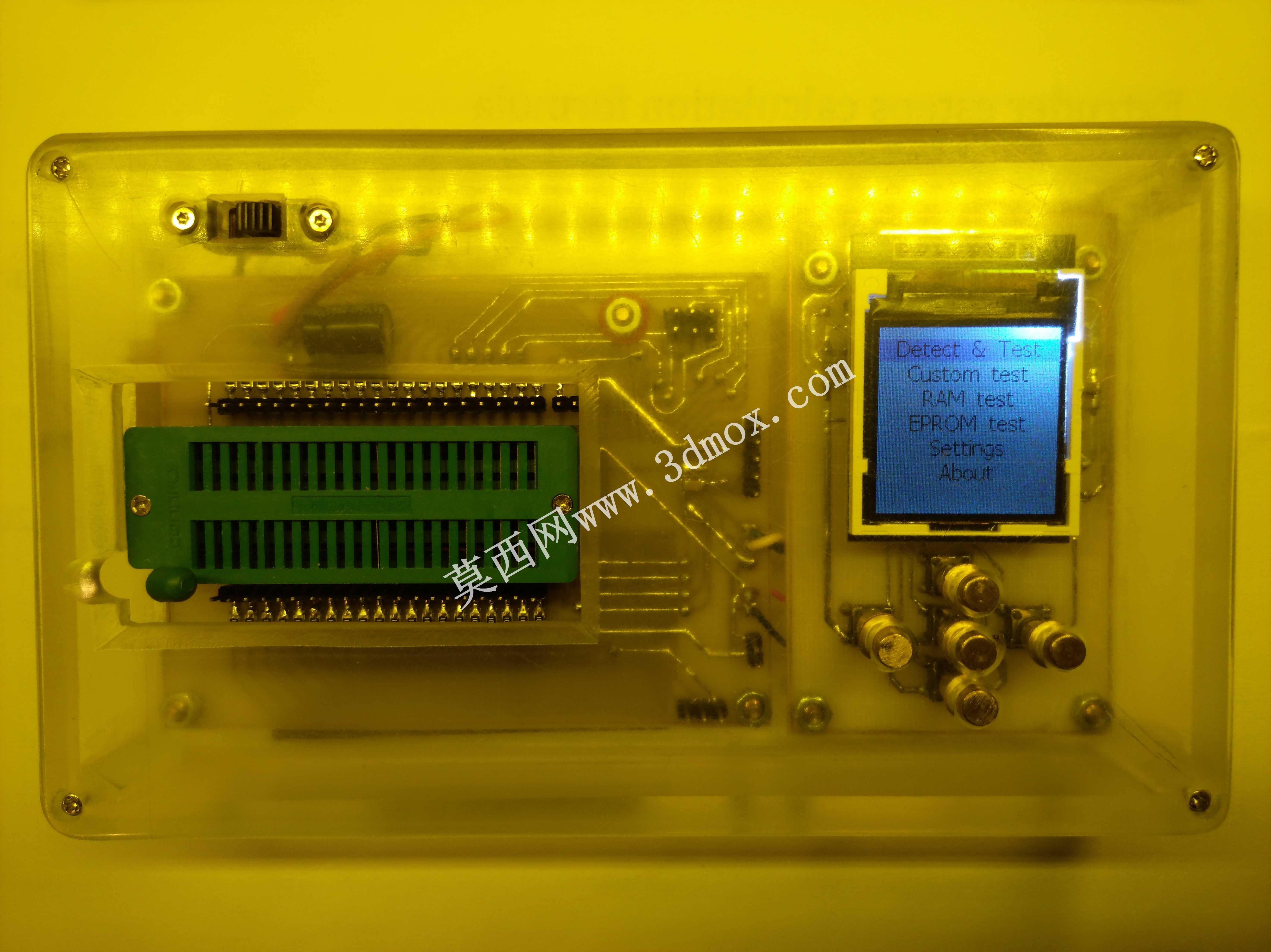

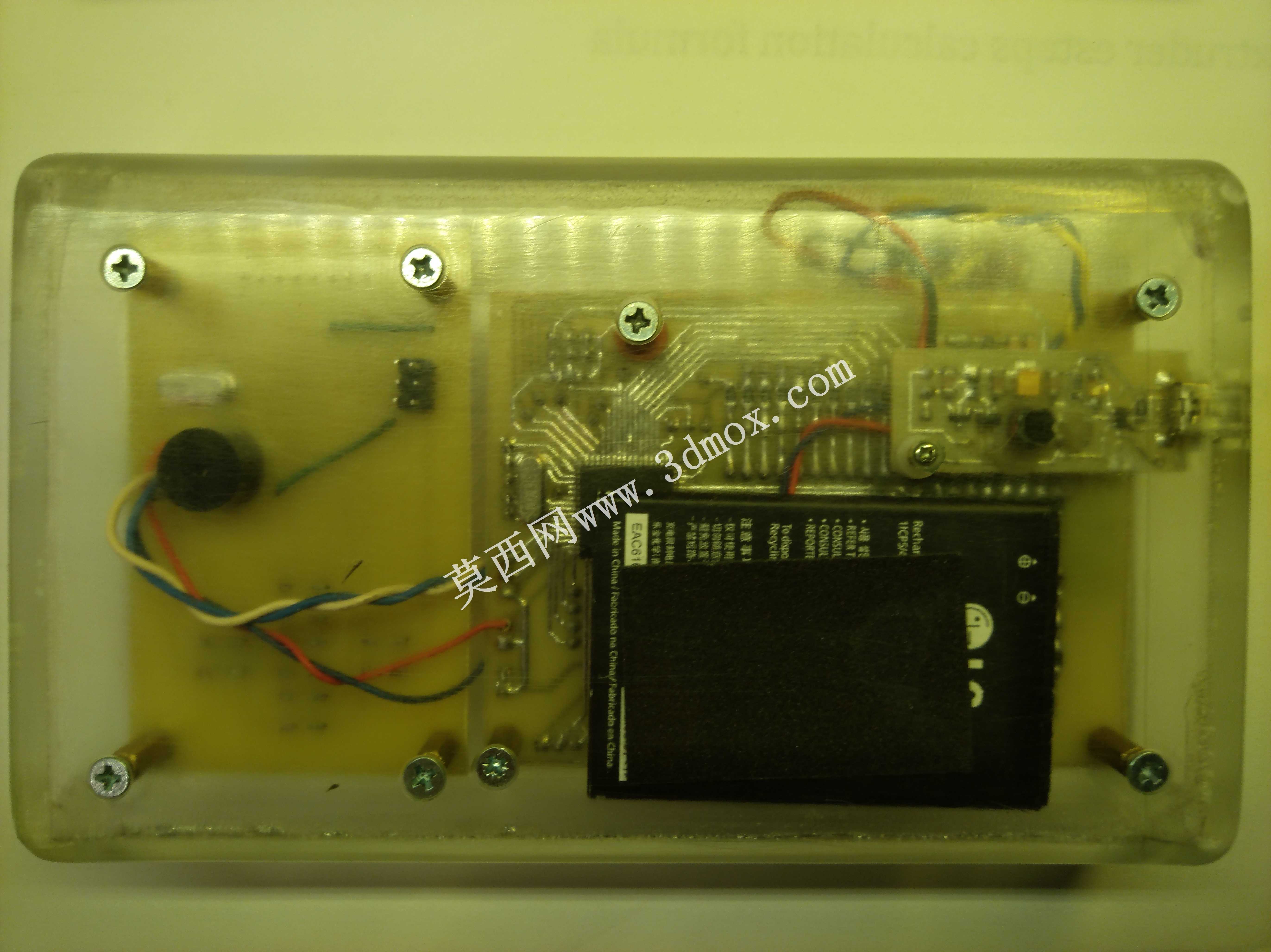

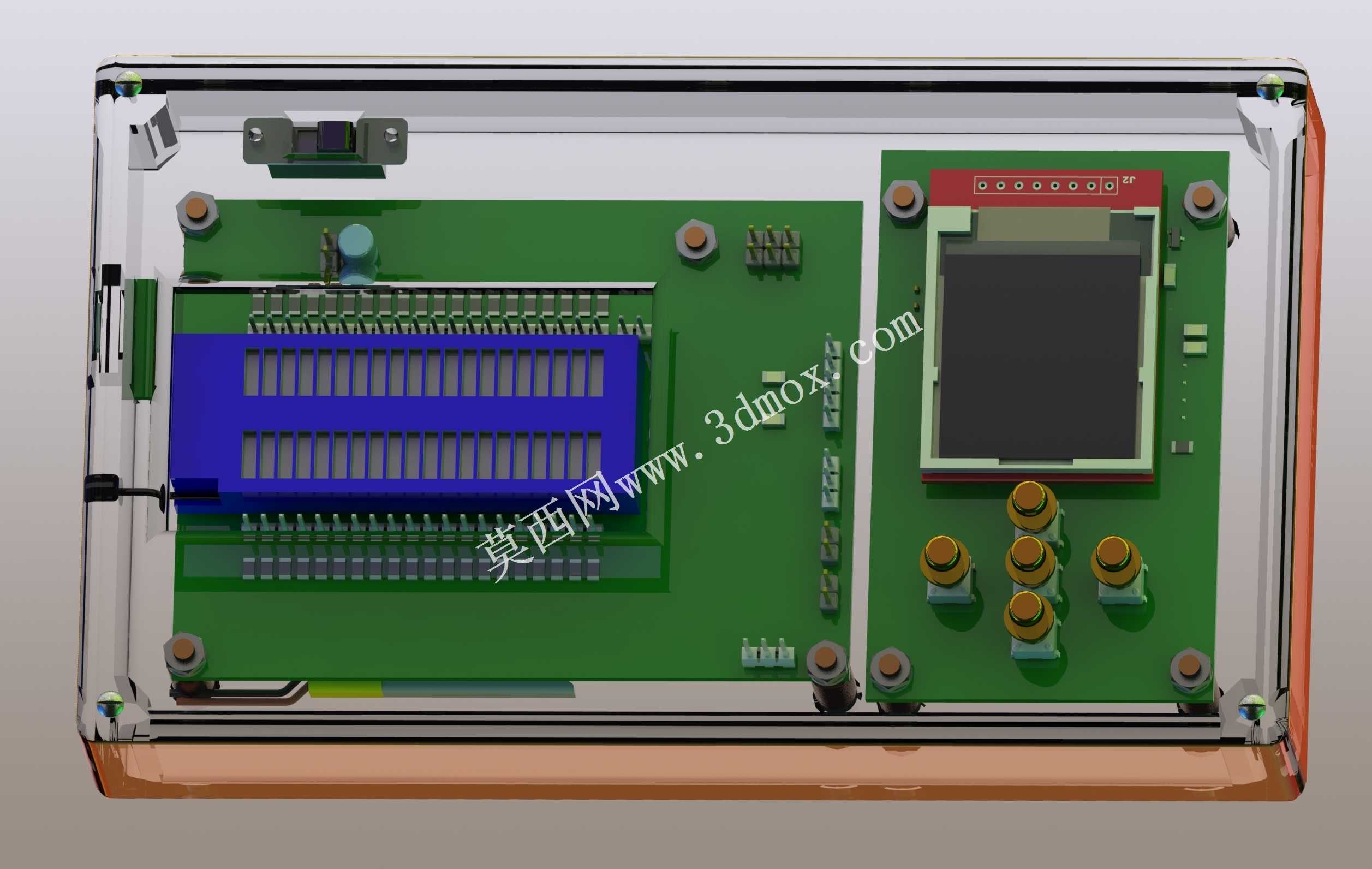

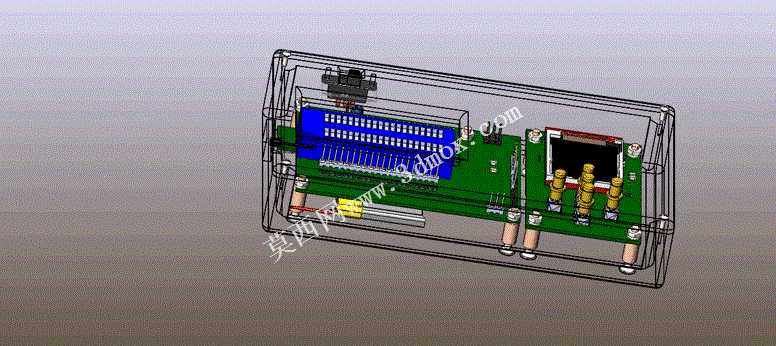

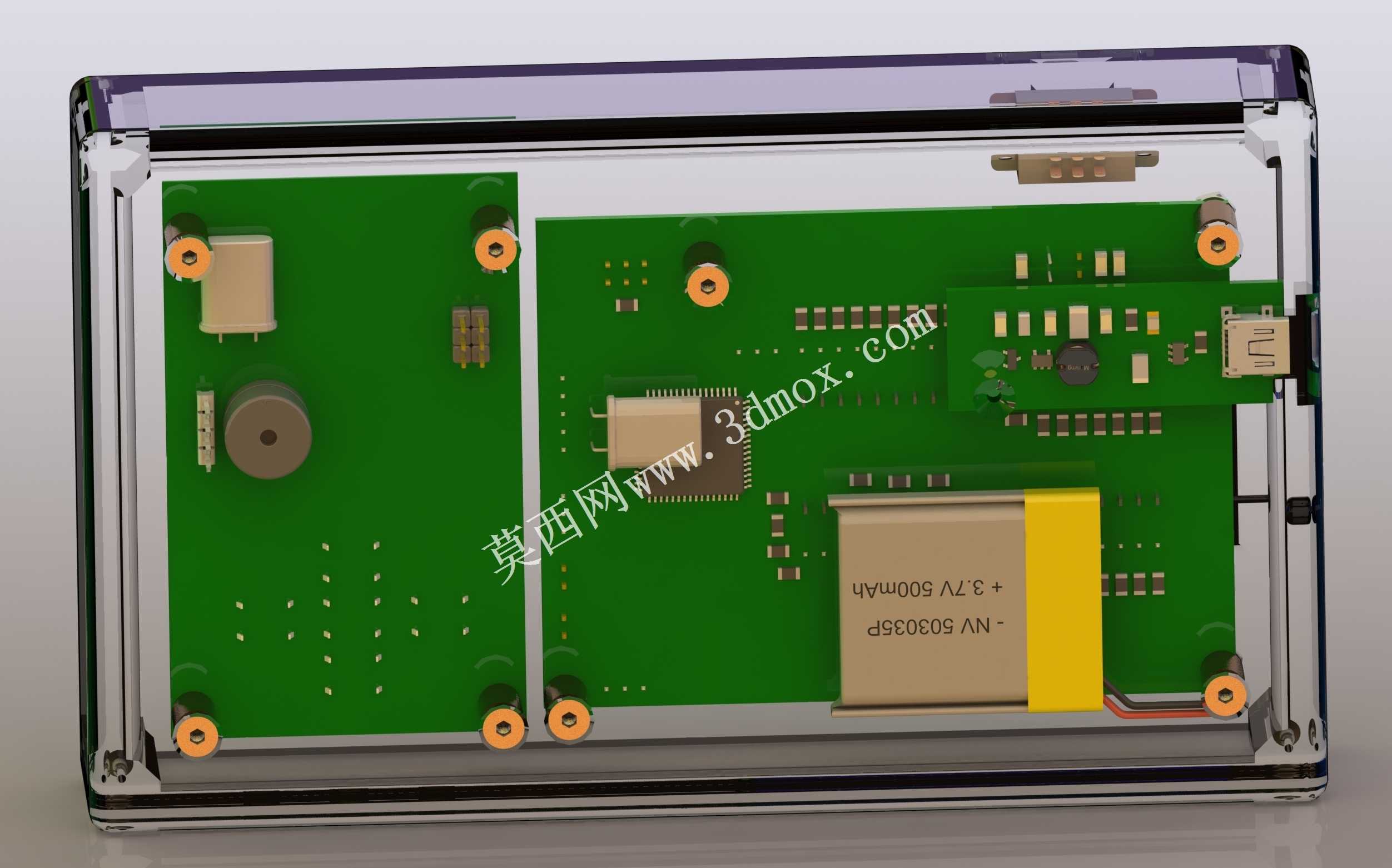

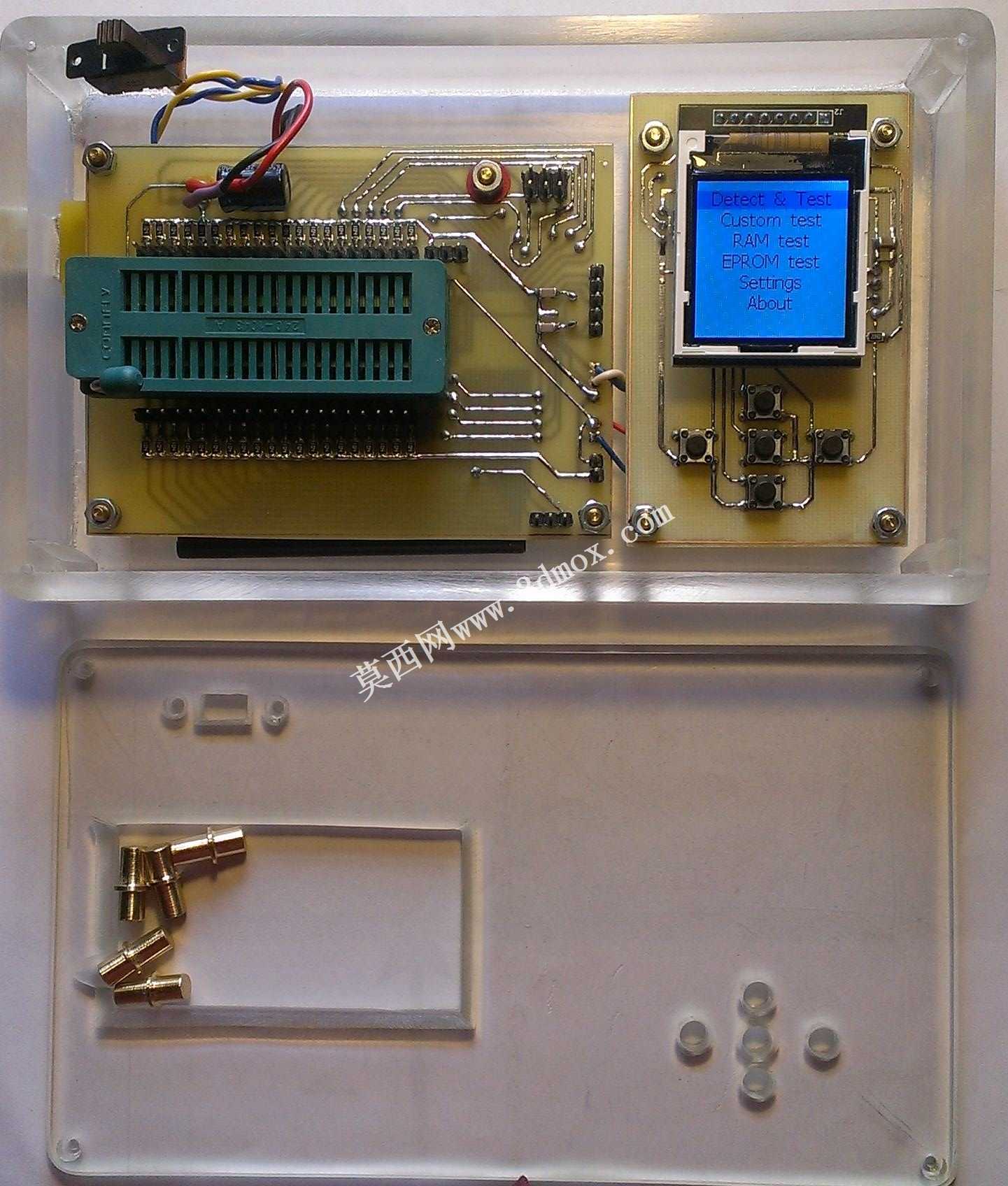

这款手持数字测试仪主要面向电子研发、嵌入式开发、芯片筛选、电子维修等场景，能够针对CMOS、TTL逻辑器件，以及DRAM、SRAM、EEPROM等多类常见存储芯片完成功能校验、性能初筛工作，解决小批量芯片检测、维修时器件好坏判定、学生电子实践中器件验证的实际需求，无需搭建复杂的 breadboard 测试电路，可快速完成单颗芯片的基础功能检测，大幅降低多类型芯片测试的准备成本。设备整体采用手持便携化设计思路，将主控核心、测试接口、显示模块、供电单元全部集成在透明防护外壳内，外壳采用框架式镂空结构，既能够直观观察内部电路板的连接状态，也能在跌落时提供结构缓冲，避免核心板件受冲击损坏。主控单元采用ATmega128芯片作为核心控制单元，通过预先烧录的测试程序，可适配不同引脚定义的待测芯片，板载的多组测试座对应不同封装的逻辑与存储器件，板载的三色接线端子可外接自定义测试引脚，适配非标准封装的特殊芯片测试需求。显示模块采用小型彩色液晶屏，可实时显示当前测试的芯片类型、测试进度、故障点位、检测结果，无需外接电脑即可独立完成全部测试流程，设备侧面预留的程序下载接口可后续更新测试固件，拓展支持更多型号的芯片检测。外形设计充分考虑单手握持的操作边界，整体长宽高控制在单手握持的舒适尺寸范围内，底部的支撑铜柱既可以作为立式放置的支撑脚，也能够作为底部电路的绝缘隔离结构，避免桌面导电异物造成板件短路。板载的供电模块支持常规电池供电，无需外接电源即可在外出维修、野外作业、无供电的实验场景下使用，板载的状态指示灯可快速反馈设备通电、测试中、故障报警等不同工作状态，操作按键采用凸起式设计，带防护套的结构可避免长期按动造成的按键磨损，整体结构紧凑，所有接口均做了防呆设计，避免待测芯片插反造成的器件烧毁问题。内部电路板采用分层布线设计，将高压供电回路与信号测试回路做物理隔离，减少测试过程中的信号干扰，保证测试结果的准确性，外壳的镂空开槽对应所有接口位置，无需拆开外壳即可完成芯片插拔、固件下载、供电接线等全部操作，兼顾了防护性与操作便捷性。
