2020铝型材V槽L型直角连接角件

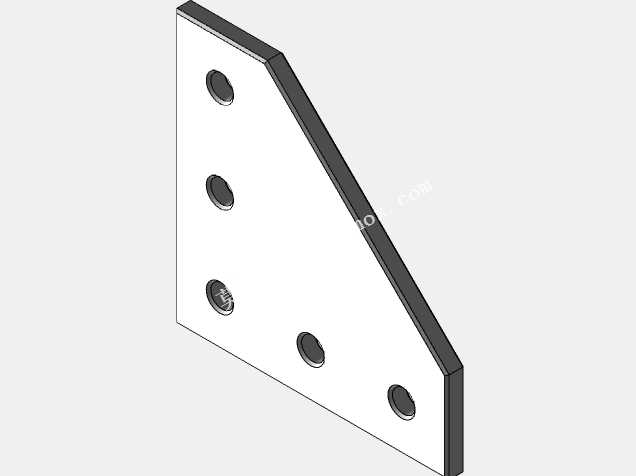

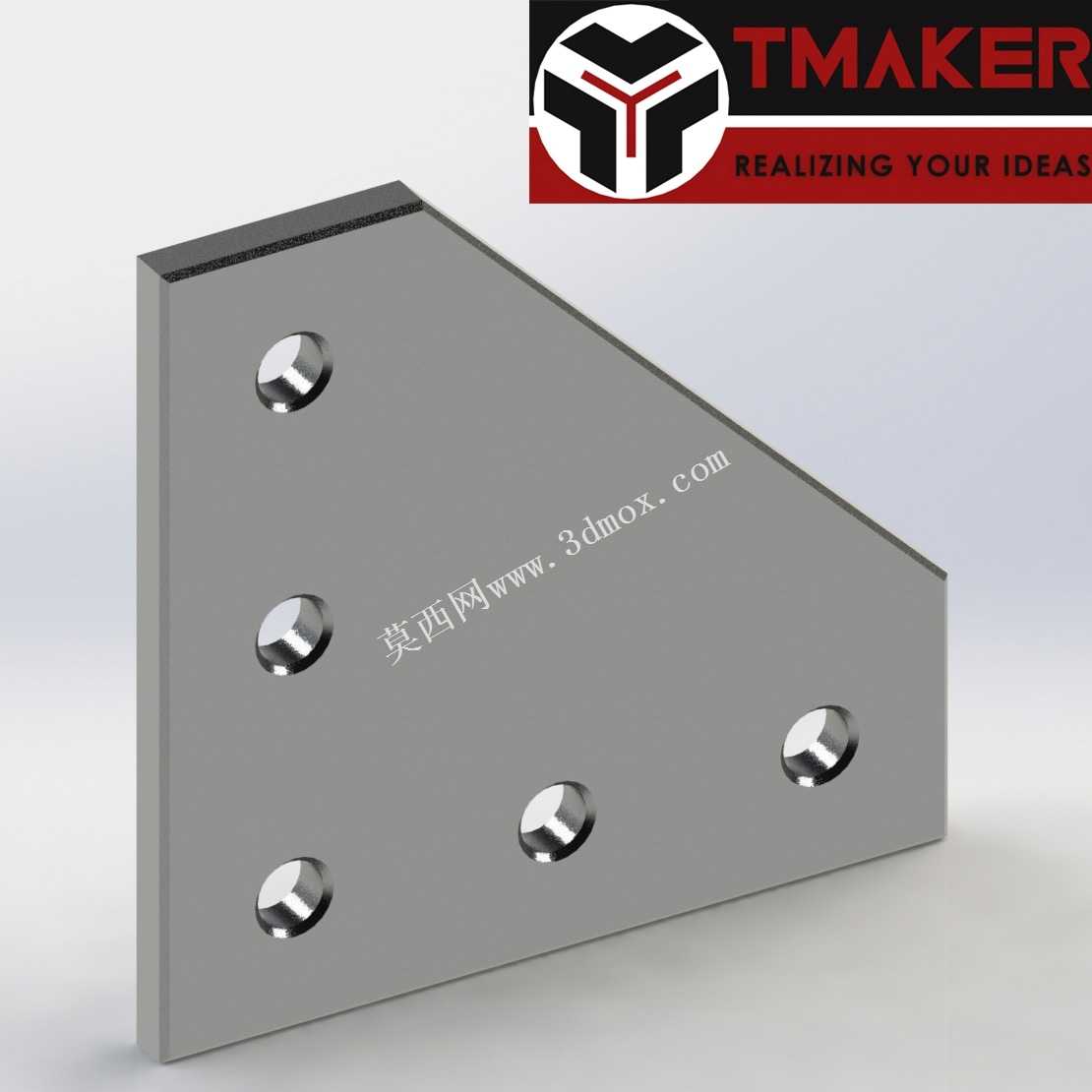

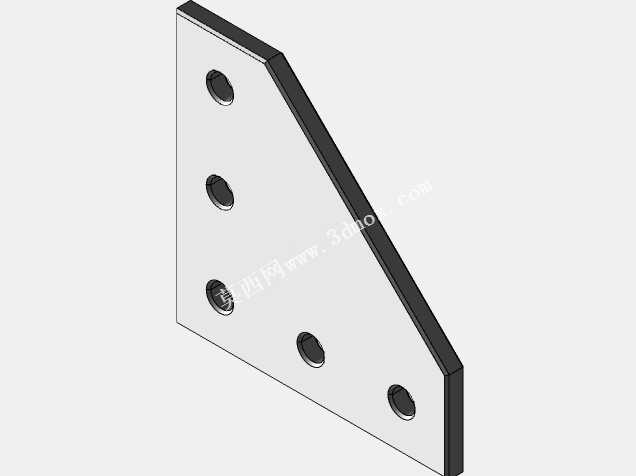

这款L型连接构件是专门针对2020规格V槽铝型材开发的直角拼接配件，在桌面级小型数控设备、桌面级激光切割设备、桌面级熔融沉积成型设备的框架搭建场景中应用极为广泛，是DIY小型工程设备框架时不可或缺的基础紧固构件。在实际设备搭建过程中，铝型材框架的直角拼接精度直接决定了整机框架的结构刚性与形位公差，若拼接处存在间隙或角度偏差，会直接导致设备运动轴运行卡顿、加工精度下降、长期使用后框架变形等问题，这款连接角件正是为解决这类直角拼接痛点设计的。从功能特性来看，该构件采用直角三角形的板式结构，相比传统的外置方块角码，它的贴合面更大，能与铝型材的V槽侧壁完全贴合，受力时应力分布更均匀，不会出现局部应力集中导致的铝型材槽口变形问题。构件上共设置六个沉头安装孔位，其中三个孔位对应垂直方向铝型材的V槽安装点位，另外三个孔位对应水平方向铝型材的V槽安装点位，安装时配套T型螺栓与法兰螺母即可完成紧固，沉头孔设计能让螺栓头完全埋入构件表面，不会突出外露，既避免了突出螺栓剐蹭操作人员或设备走线，也让框架外观更整洁利落。从设计思路层面，这款角件在开发时充分考虑了2020铝型材的安装边界，构件的厚度与V槽的安装深度完全匹配，安装后不会超出铝型材的外轮廓尺寸，不会占用框架周边的额外安装空间，能适配紧凑布局的小型设备框架。三角形的结构形态充分利用了几何力学的稳定性原理，相比直条形的拼接件，三角形结构能更好地抵抗直角连接处的扭矩与侧向推力，大幅提升框架整体的抗形变能力。在实际安装使用时，操作人员无需对铝型材进行额外的打孔、攻丝等二次加工，只需将T型螺栓预先滑入铝型材的V槽内，对齐角件的孔位后锁紧螺母即可完成拼接，安装流程简单高效，即使是没有丰富机械装配经验的DIY爱好者也能快速完成框架搭建，同时还能根据实际搭建需求随时调整拼接位置，拆卸重组也十分方便，不会对铝型材本身造成不可逆的加工损伤。这类连接角件除了应用在小型数控加工、激光切割、3D打印设备的框架上，也可用于小型自动化设备的机架搭建、工作台面的直角加固、设备防护外框的拼接等场景，能满足各类采用2020V槽铝型材搭建的框架直角连接需求，有效提升框架整体的结构稳定性与拼接精度。
