Nema23规格步进电机安装固定连接板

这款安装板是专为Nema23规格步进电机适配设计的固定连接件，广泛应用于桌面级数控雕刻设备、小型CNC加工平台、桌面3D打印机、直线滑台模组、小型工业机器人关节、激光切割打标设备以及DIY数控路由装置的传动结构中，作为电机与运动机构之间的核心衔接部件，承担着电机定位、载荷传导、安装位补偿的关键作用，能够有效避免电机运行过程中因安装刚性不足产生的振动偏移，保障传动系统的同轴度与运行稳定性。

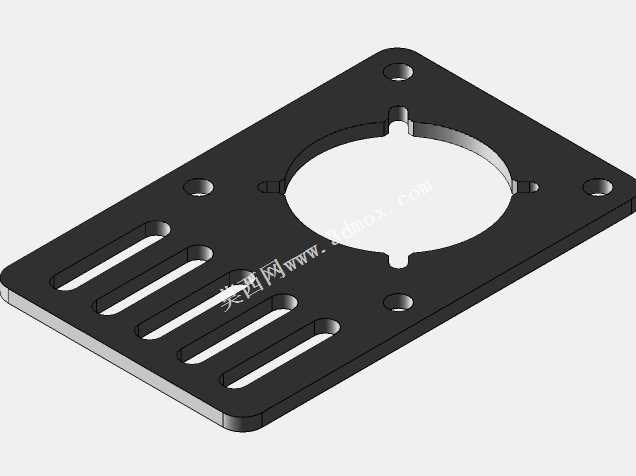

从功能特性来看，板体中部开设的带定位凸台的圆形开孔，完全匹配Nema23电机的前端止口尺寸，安装时可直接将电机止口嵌入开孔完成初步定位，无需反复调校同轴度，大幅降低装配调试的难度；板体四角设置的沉头安装孔，用于将整块安装板固定在设备的机架型材或者安装基座上，沉头设计可让固定螺栓的头部完全没入板体平面，不会出现凸起干涉其他部件运动的问题；板体一侧开设的多组长条形调节腰孔，是为电机位置微调预留的调整空间，在装配同步带传动、丝杠传动结构时，可通过腰孔滑动调整电机的前后位置，实现同步带张紧度调节、丝杠与电机轴同轴度校准的功能，无需额外加工调整垫片或者定制转接件，适配不同装配公差的搭建需求。

在设计思路上，这款安装板采用了平板式一体化结构，整体选用硬质铝合金作为设计基材，在保证结构刚性的前提下尽可能降低板件自重，不会给运动轴带来额外的载荷负担；板体边缘做了倒角去毛刺处理，避免装配过程中划伤操作人员或者线缆；所有开孔的位置公差均按照IT7级精度设计，既能够保证电机安装后的定位精度，也不会因为精度要求过高提升不必要的加工成本。从安装边界来看，板体整体为矩形平板结构，厚度适配常规M3、M4规格的固定螺栓长度，中部圆形开孔的直径完全匹配Nema23电机57mm见方的安装面尺寸，四角安装孔的孔距符合通用铝型材机架的安装孔位标准，腰孔的长度范围覆盖了常规同步带张紧、丝杠对接所需的调整行程，既可以直接用于标准数控设备的原厂替换配件，也能够满足DIY爱好者搭建自定义数控设备的改装需求，适配多种不同的传动搭建方案。
