双孔办公桌面纸打孔机三维结构设计

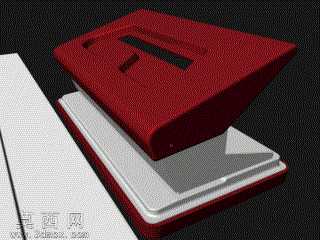

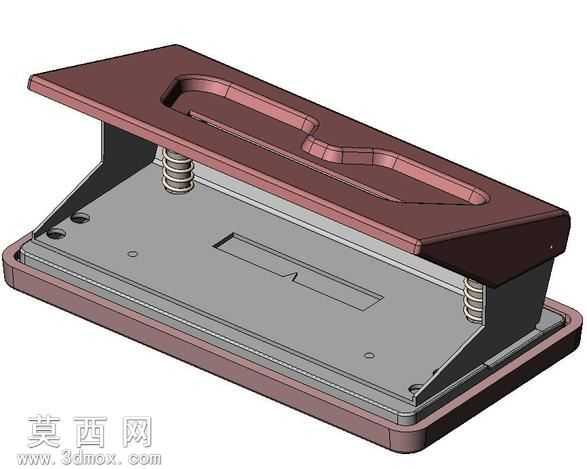

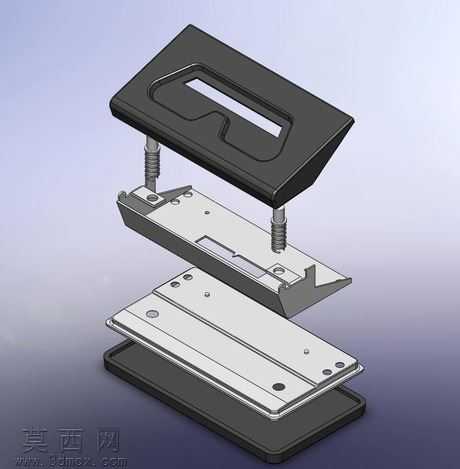

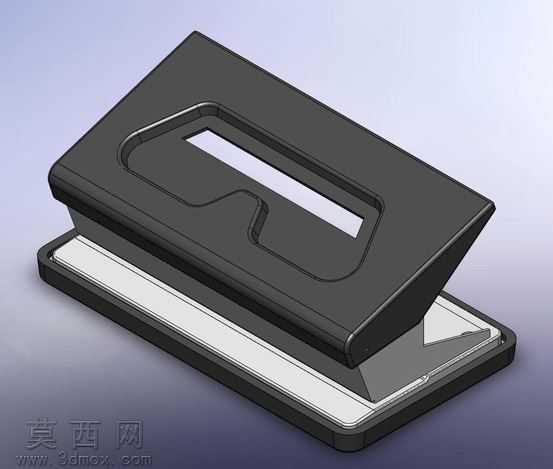

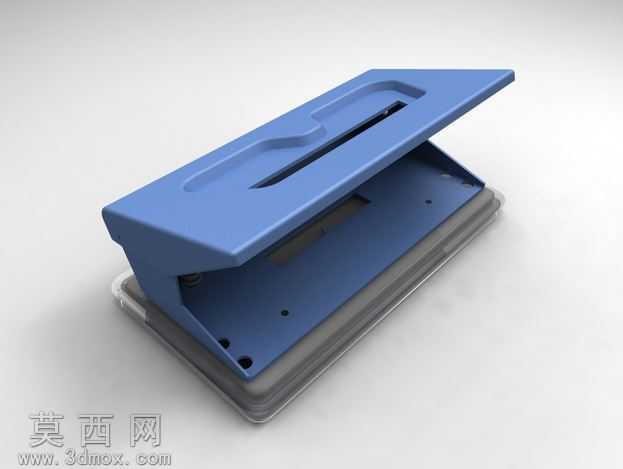

本纸打孔机三维模型采用SolidWorks完成全参数化建模，整体还原了日常办公场景中常见的双孔手动打孔设备的完整结构与外观形态。建模过程中首先对产品的整体比例进行校准，参考常规办公打孔机的实际尺寸，确定底座、压合上座、打孔冲头组件的相对尺寸关系，保证各部件装配后无干涉错位。外观渲染部分，上座外壳采用哑光深红塑料材质，通过调整材质的粗糙度、反射率参数，还原ABS工程塑料的细腻磨砂质感，边缘做了符合工业生产实际的圆角过渡处理，避免生硬的直角结构；底座部分采用银灰色金属质感搭配同色系浅灰塑料承托面，金属压合区域设置了细微的拉丝纹理参数，模拟冷轧钢板冲压后的表面处理效果，边缘的红色包边与上座色彩形成视觉呼应，提升整体外观的协调度。结构设计上，完整还原了手动打孔机的杠杆压合传动结构，压杆与上座的铰接位置设置了合理的转动副参数，打孔冲头与底座的对位孔位做了精准的同轴度校准，保证下压过程中冲头可顺畅穿过纸张进入对位孔，同时还原了底座上的纸张定位挡边结构，可辅助使用者快速对齐纸张打孔位置，保证打出的孔位边缘整齐、位置统一。设计过程中充分考虑了手动器具的人机交互特性，压手上座的曲面弧度贴合手掌按压的自然形态，底座的配重区域做了加厚处理的结构设计，提升按压过程中的整机稳定性，避免打孔过程中设备偏移。模型还还原了产品表面的防滑凹槽结构，在压手上座表面设置了长条形凹陷防滑位，增加按压时的摩擦力，同时兼顾外观的装饰性。各部件的装配关系完全参照实物的装配逻辑，外壳的卡扣结构、冲头的复位弹簧安装位、底座的防滑垫安装槽都做了细致的建模还原，既可以用于外观渲染展示，也可作为手动文具类产品结构设计的参考案例，帮助设计者理解小型手动冲压类文具的结构设计逻辑与材质搭配思路。
