可移动紧凑型液压钻孔作业设备

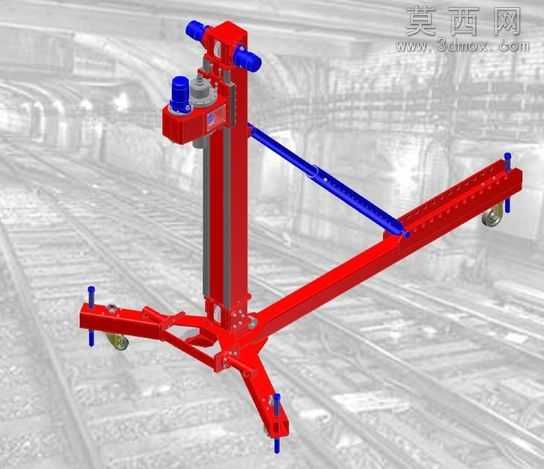

本作品为紧凑型液压钻机三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现了设备的整体构造与细节特征。模型主体采用立式钻架搭配三支点可移动支撑臂的结构设计，立式钻架作为钻孔作业的核心承载部件，建模时精准还原了其导轨滑槽、液压执行元件安装位、动力头固定基座的结构细节，确保钻架上下进给行程的结构逻辑符合实际液压钻机的工作原理。三支点支撑臂采用三角稳定结构设计，其中横向长支撑臂设置多组调节孔位，可根据作业场地的实际需求调整支撑跨度，三个支撑脚末端均设置可调式定位支脚与辅助移动脚轮，建模时对支脚的螺纹调节结构、脚轮的转动连接结构都做了精细化处理，既还原了设备快速转场移动的功能特性，也体现了作业时稳定支撑的结构设计思路。材质渲染方面，主体支撑结构与钻架采用醒目的工业红哑光金属材质，模拟工程机械设备常用的防锈涂装质感，液压管路、调节拉杆采用亮蓝色金属材质，与主体红色形成清晰的视觉区分，便于快速识别液压传动与结构调节部件，动力头、调节旋钮等部件采用银灰色金属材质还原金属加工件的质感，不同材质的搭配既符合工程设备的实际涂装逻辑，也让模型整体层次分明，各部件功能辨识度高。建模过程中对各部件的装配关系做了严谨的约束处理，钻架与支撑底座的旋转连接结构、支撑臂之间的铰接结构、液压支杆的两端连接结构都按照实际装配逻辑设置运动副约束，可直观演示设备的姿态调整、钻架进给、支脚调节等动作过程，完整还原了紧凑型液压钻机占地空间小、转场灵活、支撑稳定、适配狭小空间钻孔作业的设计优势，模型细节完整，结构逻辑清晰，可用于液压钻机的结构展示、作业原理演示、工程方案配套展示等场景。
