80毫米口径机械式节气门体三维结构设计

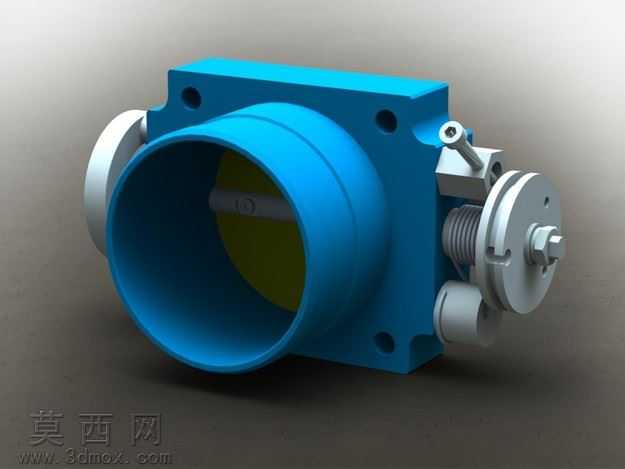

本作品为80毫米通径的机械式节气门体三维建模设计，整体建模过程严格遵循机械零部件设计的尺寸规范与装配逻辑，首先完成主体基座的结构搭建：主体采用一体式铸铝基座构型，建模时优先绘制主通径的圆柱腔体轮廓，通过拉伸、切除特征完成80毫米内径的圆形气流通道构建，通道壁厚根据进气承压需求做均匀化处理，基座四周预留的安装孔位通过线性阵列特征精准排布，孔位倒角、安装面的平面度特征均做了精细化还原，保证虚拟装配时与进气歧管的匹配精度。在阀板与转轴结构的建模中，首先根据通径尺寸匹配圆形阀板的直径参数，阀板与转轴采用同轴心配合约束，转轴贯穿基座两侧的轴孔结构，轴孔位置添加了衬套安装位的细节特征，还原转轴转动时的耐磨支撑结构；阀板边缘做了微小的倒角处理，模拟实际产品中阀板关闭时与腔体内壁的密封贴合间隙，避免建模中出现特征干涉问题。侧边的驱动机构建模还原了机械式节气门的经典结构：回位弹簧采用螺旋扫描特征完成建模，弹簧的螺距、丝径参数均参考同规格实物产品设定，弹簧两端的挂钩结构分别与基座、驱动摇臂做位置约束，还原松开油门后阀板自动回位的机械逻辑；驱动摇臂、怠速调节螺钉、位置传感器安装位的细节均逐一还原，调节螺钉的螺纹特征通过装饰螺纹线搭配局部牙型切除实现，既保证视觉还原度也控制了模型的整体面数。材质与渲染环节，主体基座赋予磨砂铸铝材质，调整材质的粗糙度、金属度参数还原铝合金压铸件的哑光金属质感；阀板、转轴、摇臂等运动部件赋予光亮钢材质，回位弹簧做镀锌钢的质感处理，不同部件的材质区分清晰，能够直观分辨各结构的功能分区；渲染时采用侧方主光源搭配环境补光，突出阀体的结构轮廓与金属材质反光效果，腔体内部做了轻微的阴影处理，凸显通径的纵深结构。整个模型的装配约束完全按照实际产品的装配关系设置，所有运动部件均保留了合理的活动间隙，无特征错位、干涉问题，完整还原了机械式节气门体的机械结构与工作逻辑，可用于进气系统结构演示、机械原理教学等场景。
