对夹式手柄驱动DN50蝶阀三维结构设计

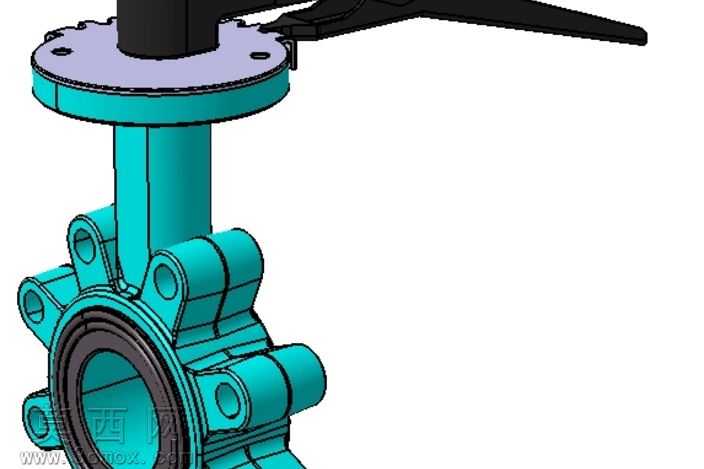

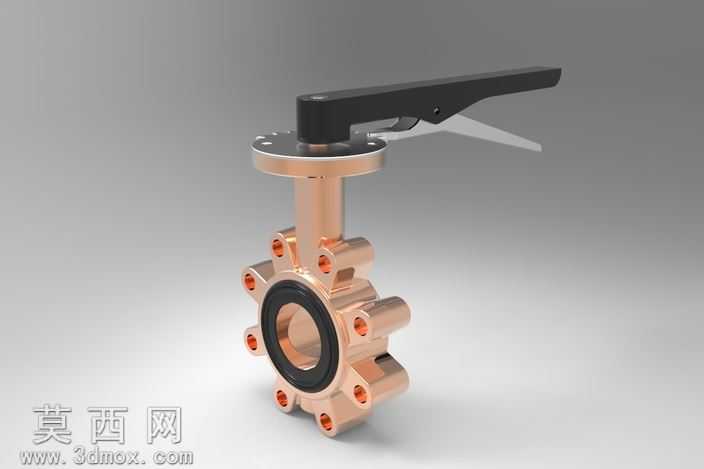

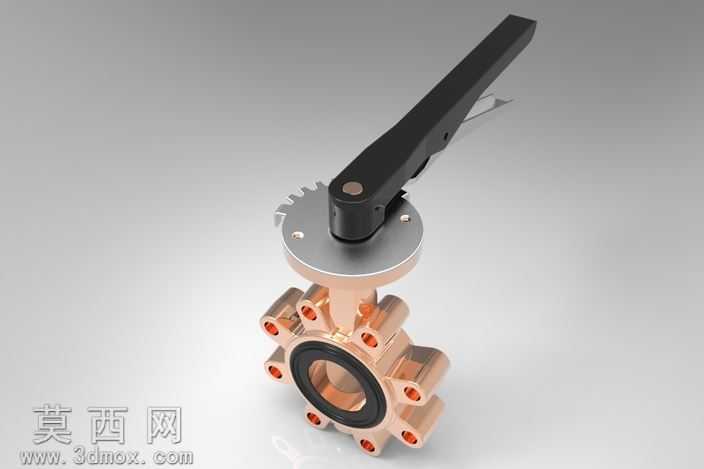

本作品为公称通径DN50的对夹式手柄蝶阀三维建模成果，建模过程围绕蝶阀的实际工业应用场景展开，严格遵循对夹式蝶阀的结构尺寸规范与装配逻辑完成全零件建模与整体装配。建模阶段首先完成核心零部件的参数化构建：针对阀体部分，采用拉伸、拔模、阵列切除等特征操作，还原对夹式蝶阀特有的多凸耳安装结构，精准绘制螺栓过孔的分布位置与孔径尺寸，保证阀体两端可适配标准管道法兰的对夹安装需求；阀杆部分采用同轴心特征建模，还原阀杆与蝶板的传动连接段、与手柄的驱动配合段的结构细节，同时预留出轴封安装的对应位置；蝶板作为截流核心部件，采用回转类特征结合边缘密封槽的切除操作完成建模，还原蝶板的流线型过流面结构，保证流道设计符合管道流体输送的阻力控制要求；手柄驱动部分则按照杠杆驱动的力矩需求，构建带定位卡槽的扳动手柄结构，还原手柄与阀杆顶端的配合卡位，可直观展示手柄转动驱动阀杆、带动蝶板旋转实现启闭的动作逻辑。材质与渲染阶段，针对不同零部件的实际工业用材赋予对应材质属性：阀体采用铸铁材质的哑光青蓝色涂装效果，还原工业阀门常用的防锈涂漆外观；阀杆与金属密封面赋予金属抛光质感，体现金属加工件的光洁度；手柄部分采用黑色工程塑料与金属嵌件结合的材质表现，区分不同部件的用材差异；密封件部分赋予橡胶材质的哑光弹性质感，清晰区分金属构件与密封构件的视觉差异。整体装配过程严格按照实际装配顺序添加配合约束，保证阀杆与阀体的同轴转动配合、蝶板与阀杆的固定传动配合、手柄与阀杆的周向固定配合均符合实际机械装配逻辑，可直观展示蝶阀90度旋转启闭的运动原理，同时清晰呈现对夹式蝶阀结构紧凑、安装空间小的结构特点，完整还原了该类管道控制阀门的内部构造与外部安装特征，可用于阀门结构认知、管路系统配套设计参考等场景。
