机床装夹用梯形夹角支撑定位构件

该夹角支撑构件是数控加工场景中常用的工装定位部件，主要应用于立式加工中心、数控铣床、龙门铣床等设备的工作台装夹作业，尤其适配大尺寸板材、角钢类型材、异形焊接构件的侧面支撑与角度定位，可在重型切削、多面加工、批量零件装夹过程中提供稳定的侧向支撑力，避免工件受切削力作用产生位移、翘曲或振动，保障加工过程的装夹刚性与尺寸精度。

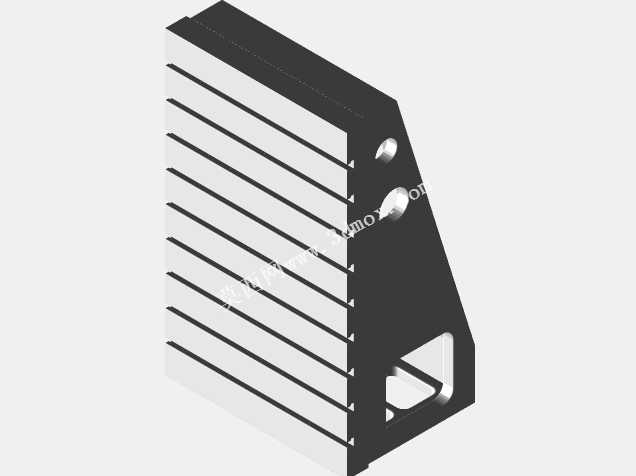

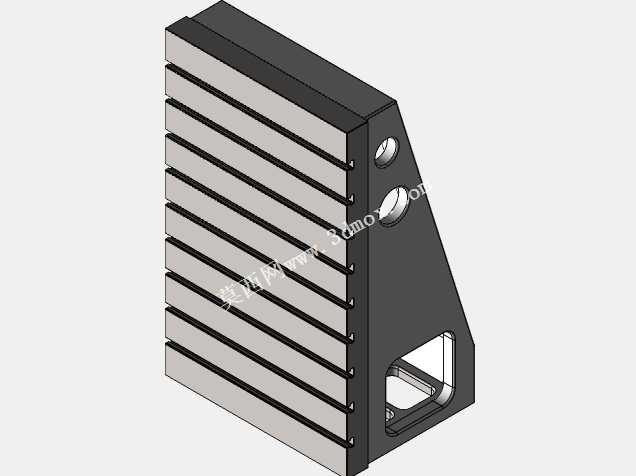

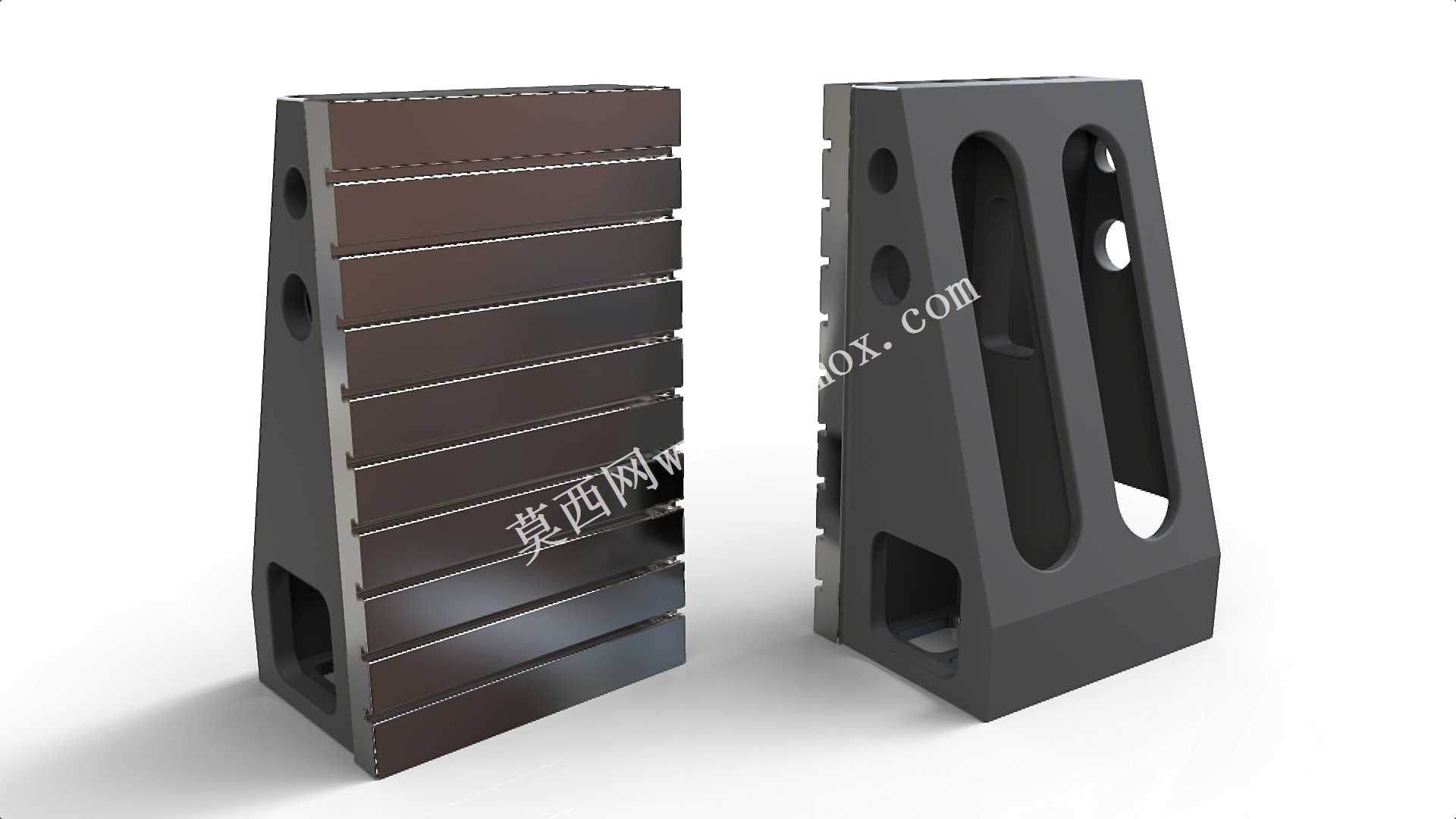

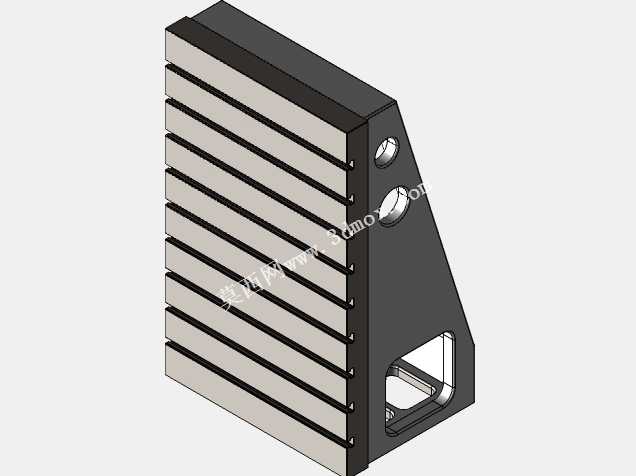

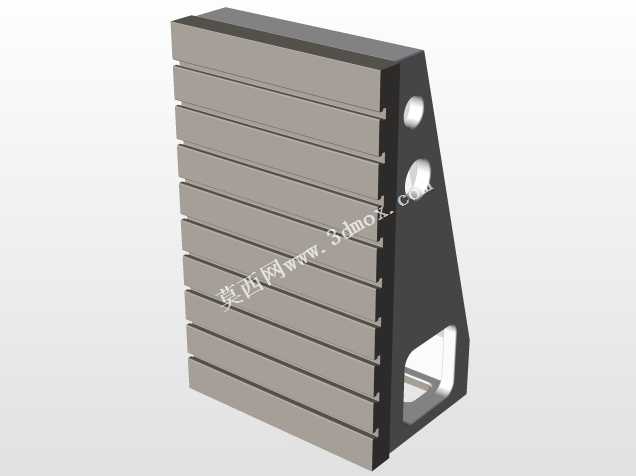

从功能特性来看，该构件采用直角梯形的整体楔形结构，垂直立面与工作台基准面贴合后可形成稳定的90度支撑基准，倾斜的背部结构通过加强筋式的镂空设计，在保证整体结构强度的前提下大幅降低构件自重，既减少工作台的载荷负担，也方便操作人员快速挪动、调整装夹位置。构件正面设置多道平行的横向防滑齿槽，装夹时齿面可与工件侧面形成多点咬合接触，增大接触摩擦力，即使承受大进给切削的侧向冲击力，也不会出现工件打滑偏移的问题；侧面预留的多个圆形通孔为装夹螺栓的穿装预留了充足空间，可配合不同规格的T型螺栓、压板组件实现与工作台T型槽的快速固定，长圆形的调节孔可支持一定范围内的位置微调，无需反复拆卸螺栓即可完成支撑位置的校准，大幅缩短装夹准备时间。

设计过程中重点考量了装夹场景的通用性需求，构件底部为全平面接触设计，可完全贴合标准机床工作台的台面，不存在悬空或接触间隙，保障支撑力的均匀传递；底部预留的方形镂空槽可适配工作台侧面的定位挡块，实现构件自身的快速初定位，减少装夹校准的辅助时间。整体外形采用等厚梯形截面设计，安装时仅需保证垂直立面与工件基准面贴合即可，无需复杂的角度校准，对操作人员的技能要求更低，适配从普通铣床到高精度数控加工中心的多类设备装夹需求，可与平口钳、组合压板、角度垫铁等常规工装配合使用，覆盖板材铣削、型材钻孔、焊接构件端面加工等多类加工场景的装夹需求，有效提升批量加工过程的装夹效率与加工稳定性。
