铝型材框架结构桌面级FDM熔融沉积成型设备

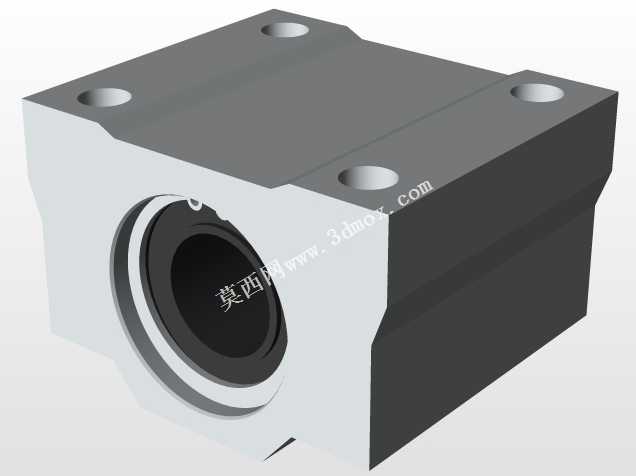

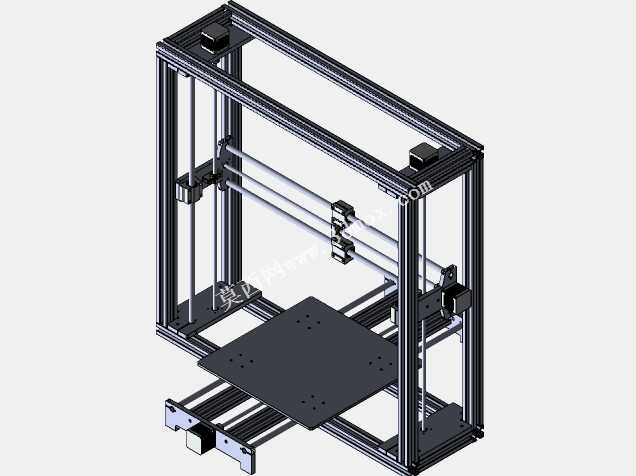

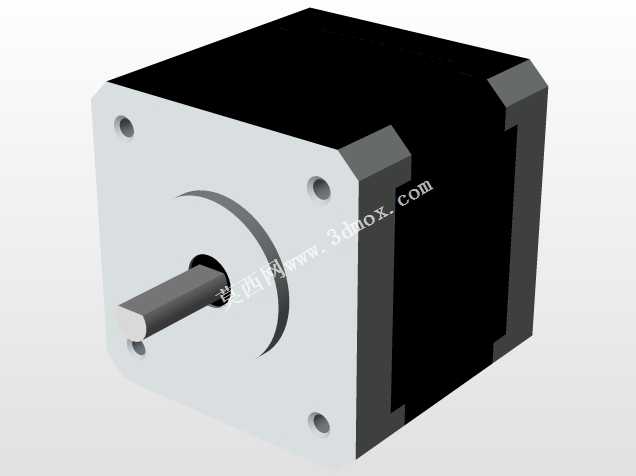

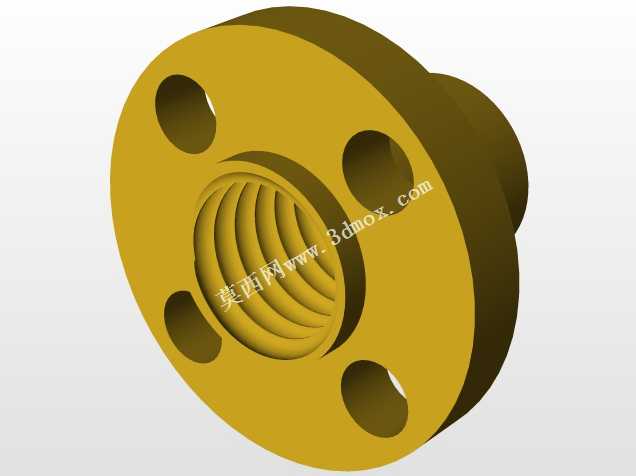

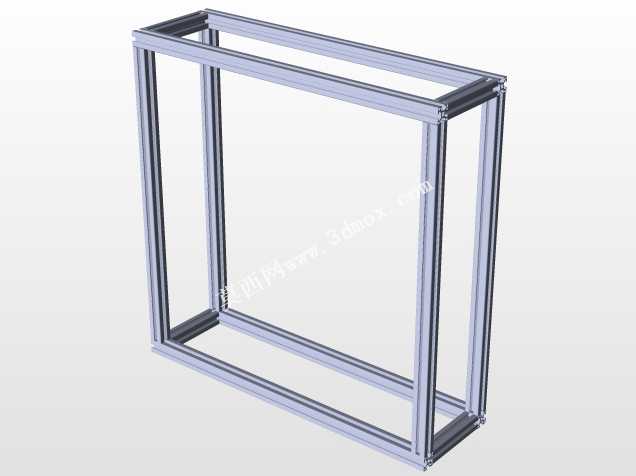

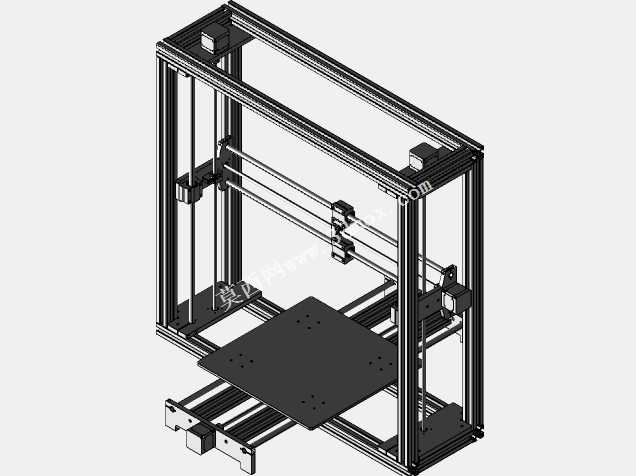

这款桌面级熔融沉积成型设备，主要面向个人创客、中小微设计工作室、职业院校实训教学以及小型产品打样场景使用，能够满足日常创意手办制作、非标零件小批量试制、教学演示操作、产品结构验证等多类实际需求，无需依赖外部工业级加工产线，即可在桌面空间内完成热塑性塑料耗材的逐层堆叠成型，大幅缩短创意落地到实物验证的周期。设备整体采用工业铝型材拼接搭建主体框架，铝型材自带的标准槽道可灵活调整各组件的安装位置，既保证了整体机架的结构刚性，减少高速运动过程中的机架形变与共振问题，也为后续的功能拓展、组件升级预留了充足的安装空间，使用者可根据自身需求加装 enclosure 保温罩、自动调平组件、耗材断料检测模块等附加结构。运动系统采用经典的笛卡尔坐标传动布局，X轴负责打印头的横向水平移动，Y轴承载打印平台完成纵向水平进给，Z轴通过双丝杆搭配光杆导向实现打印平台的垂直升降，各轴均采用线性光杆作为运动导向部件，配合同步带传动实现平稳的往复运动，有效降低运动过程中的卡顿与偏移，保证打印过程的位置精度。打印平台采用大尺寸平板结构，表面预留了多组标准安装孔位，可灵活固定不同类型的打印面板，平台与Y轴传动组件直接连接，运动行程覆盖常规桌面级打印的最大成型范围，能够满足绝大多数日常创意零件、教学模型、结构验证件的尺寸需求，设备整体安装边界控制在桌面可容纳的范围内，无需占用大面积生产场地，普通办公桌面即可完成摆放与操作。设计过程中充分考虑了组装与维护的便捷性，所有框架连接、组件固定均采用标准紧固件完成，无需特殊定制加工件即可完成整机组装，各传动部件、驱动电机均布置在框架外侧与槽道内部，既避免了运动部件外露带来的安全隐患，也方便后期对传动组件进行张紧调整、润滑维护等操作，走线沿铝型材槽道布置，整体线路整洁有序，减少线路干涉运动部件的风险。设备的挤出组件安装在X轴运动滑台上，可沿横向导轨平稳移动，配合Z轴的逐层抬升与Y轴的纵向进给，能够按照预设的三维模型路径完成耗材的熔融挤出与逐层堆叠，可适配PLA、ABS等多种常用热塑性3D打印耗材，满足不同强度、不同精度要求的零件制作需求，整体结构兼顾了刚性、可拓展性与易维护性，既适合入门使用者组装学习3D打印的机械原理，也能满足进阶使用者的定制化改装需求。
