G比例轨道用电动蒸汽式起重挖掘装置

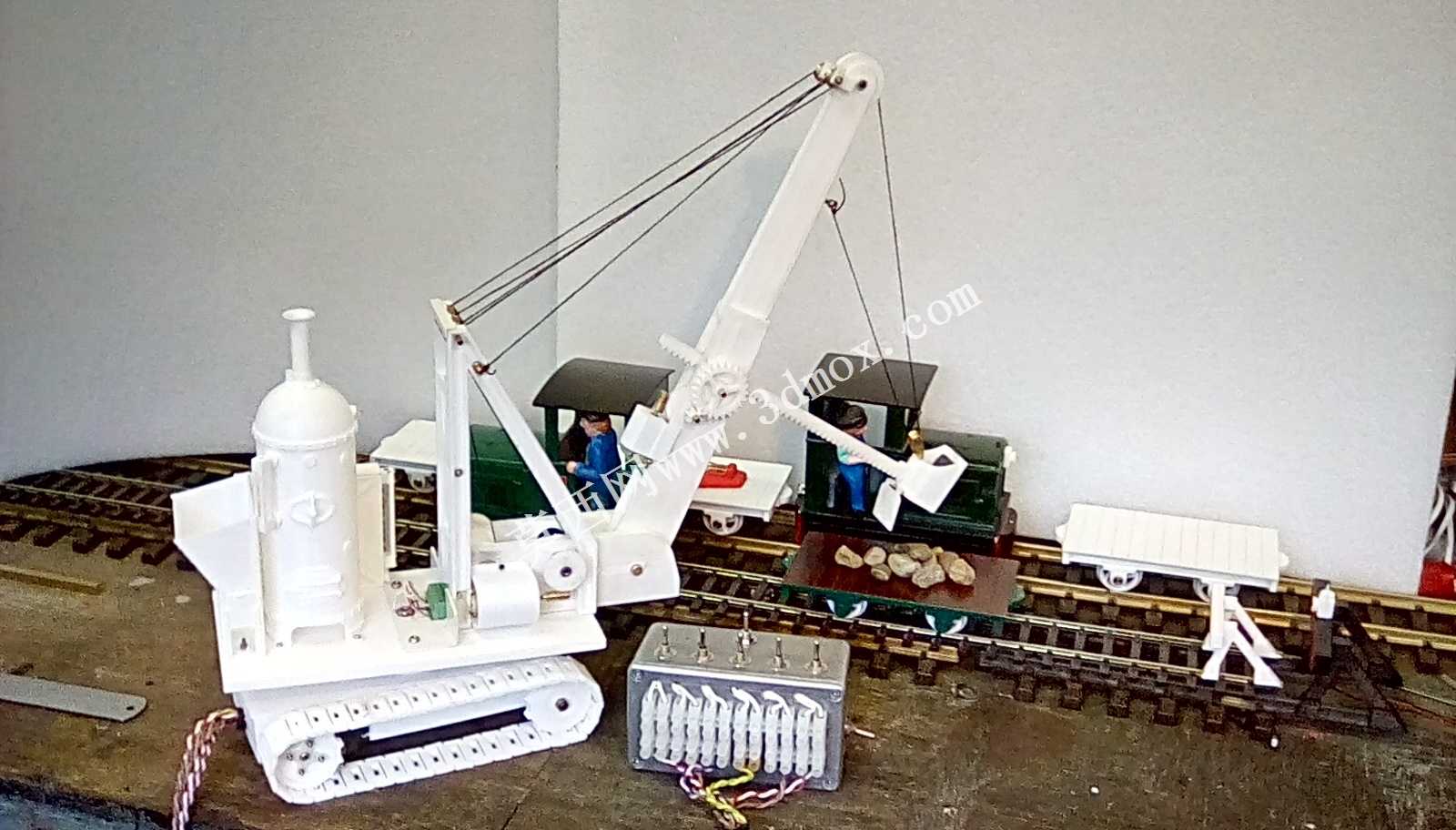

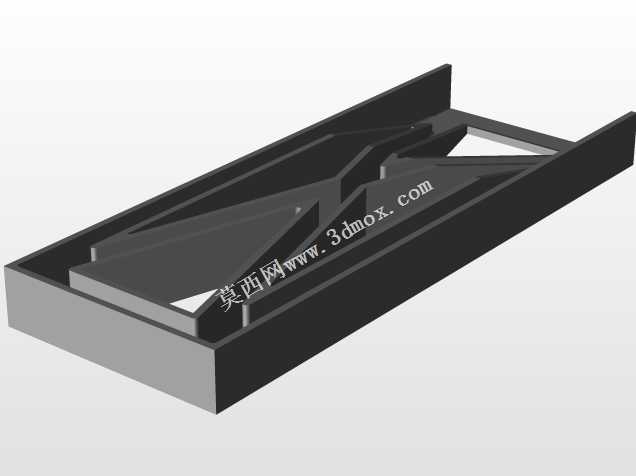

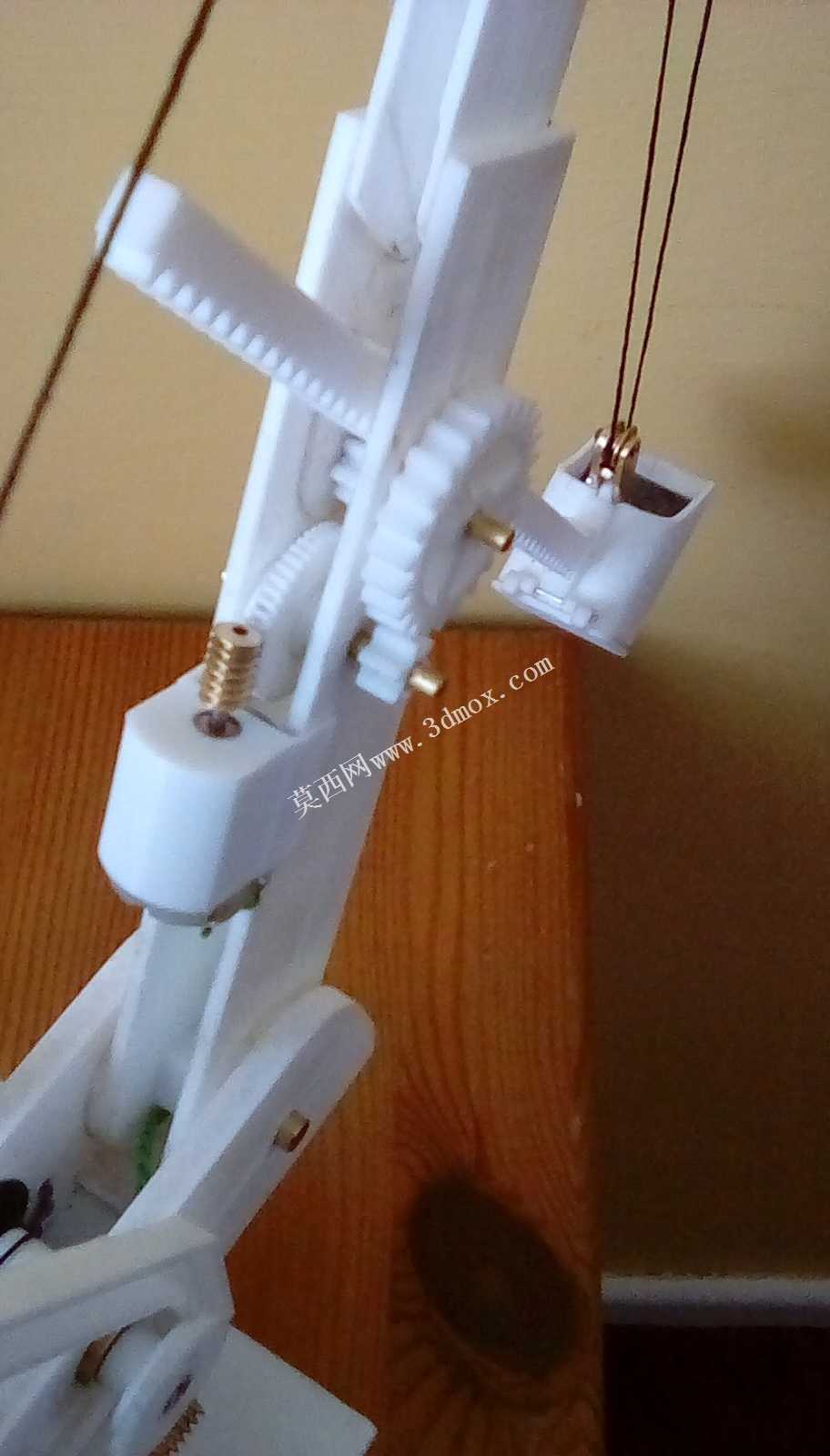

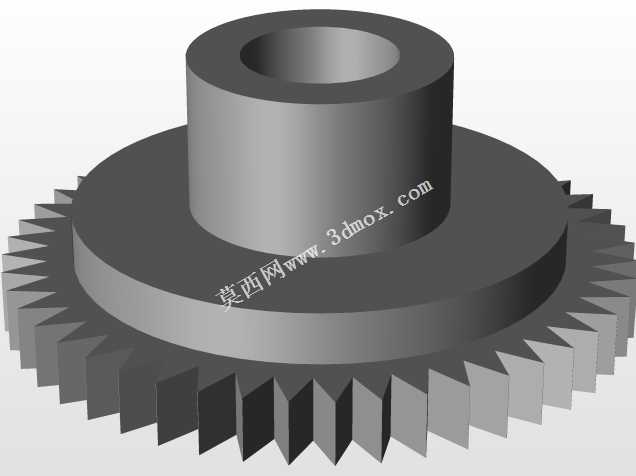

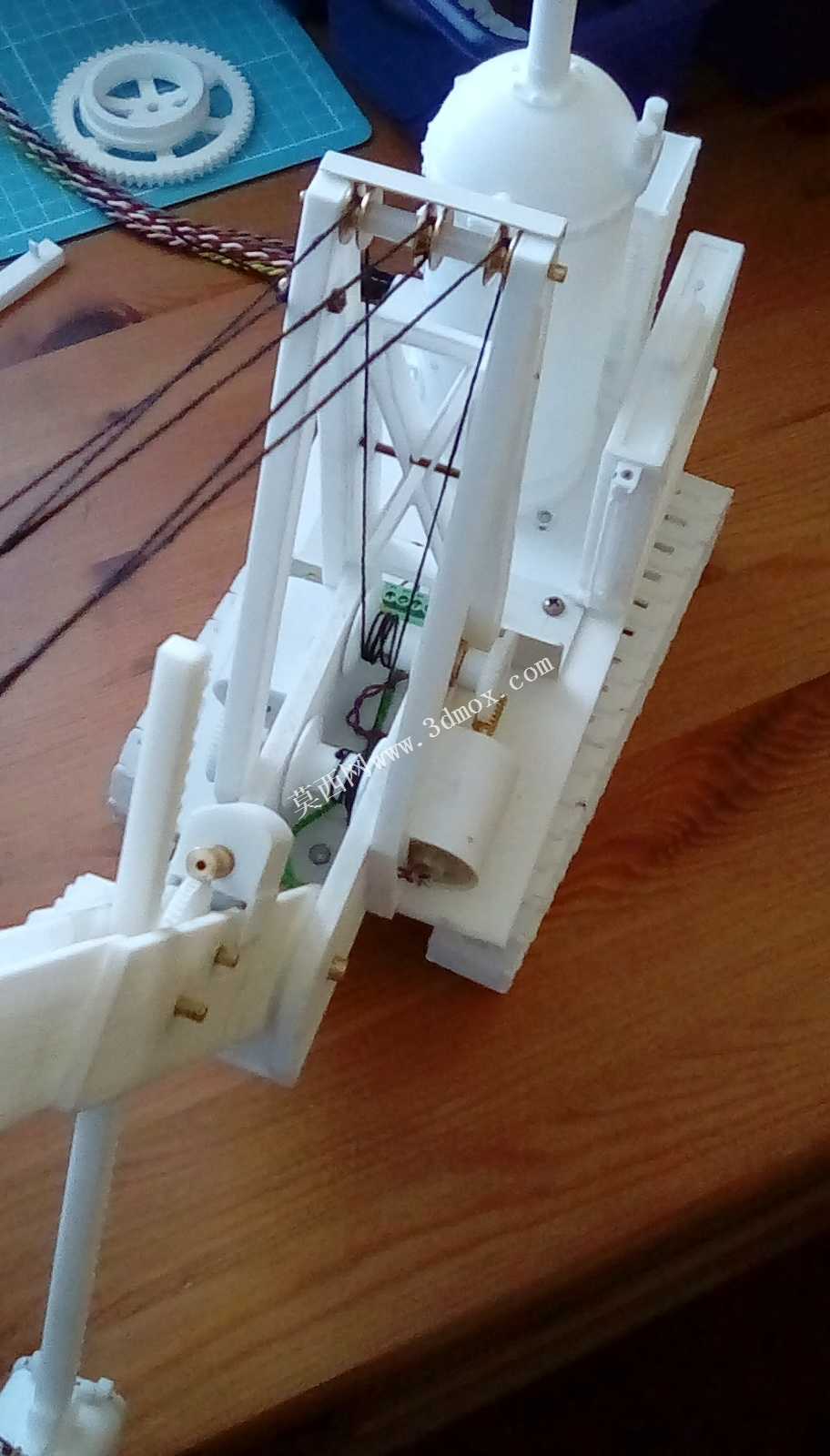

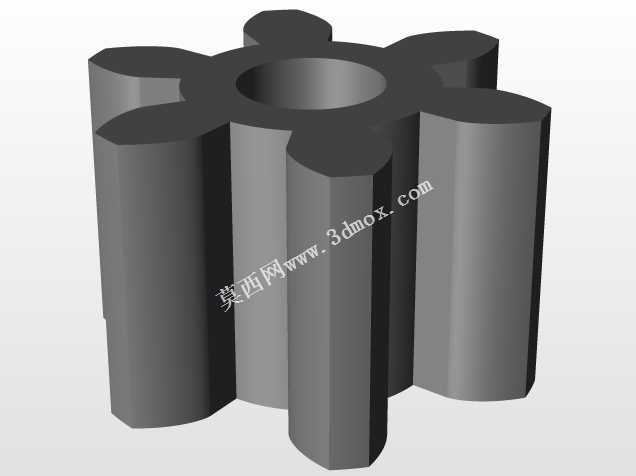

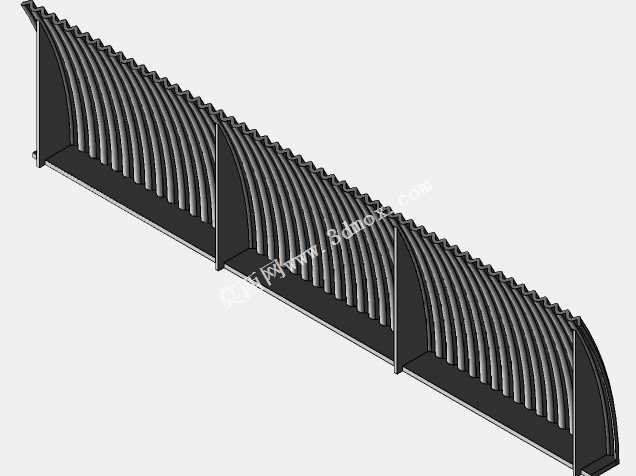

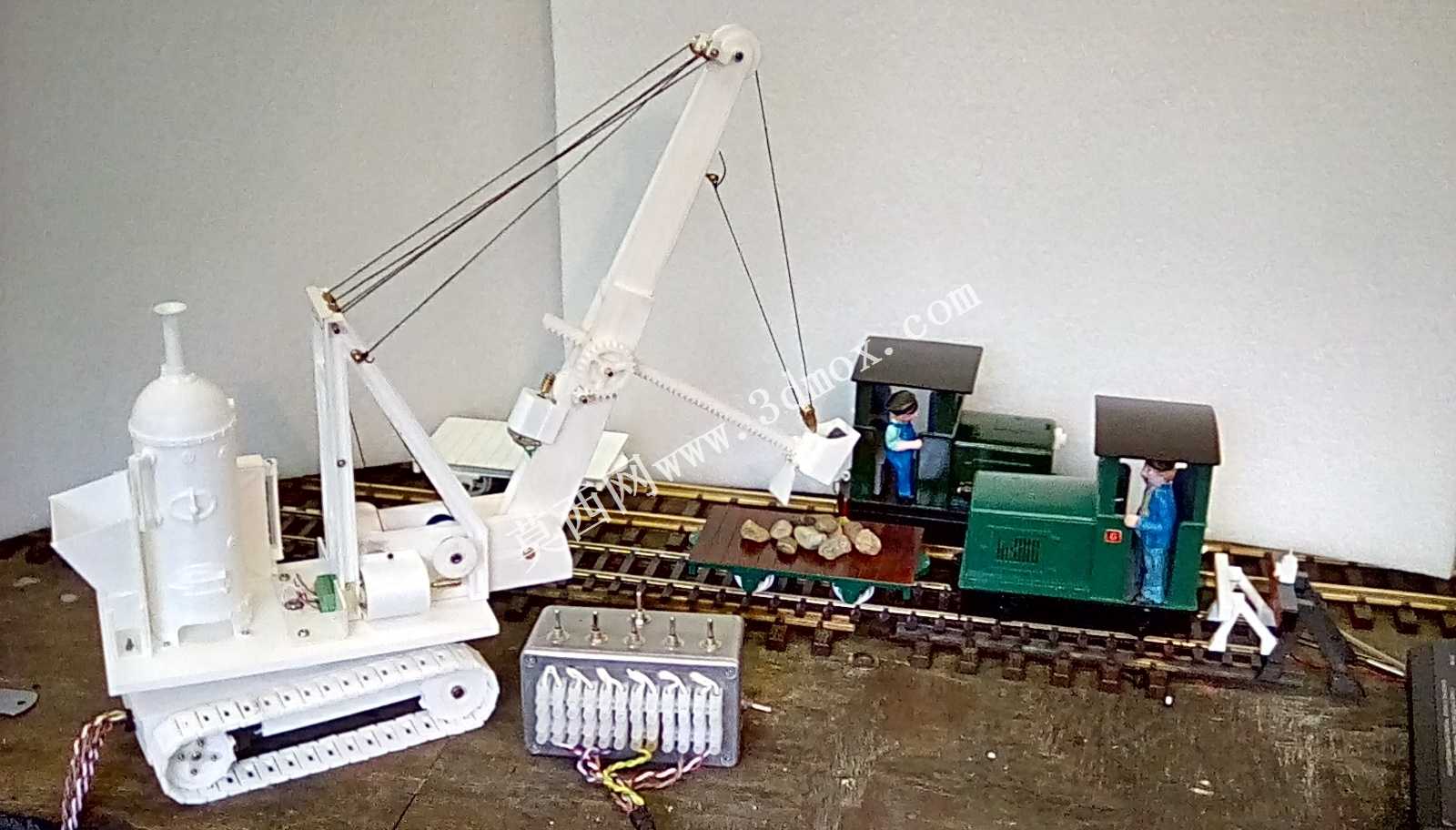

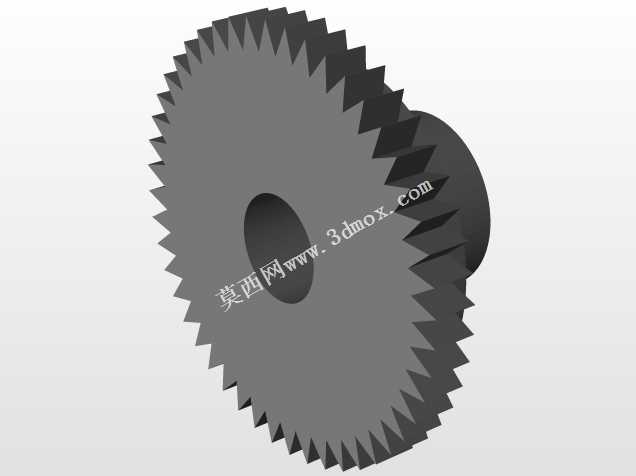

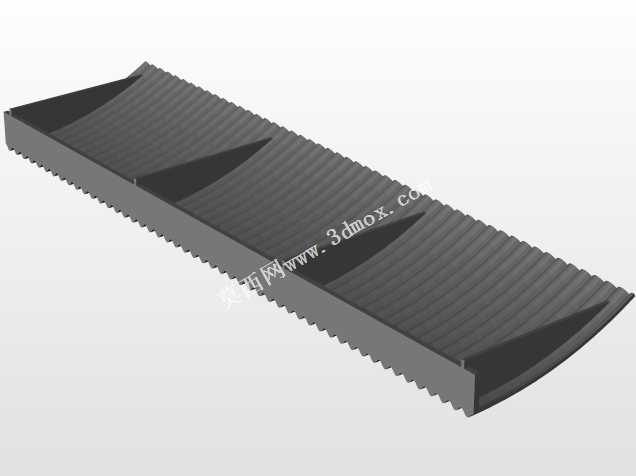

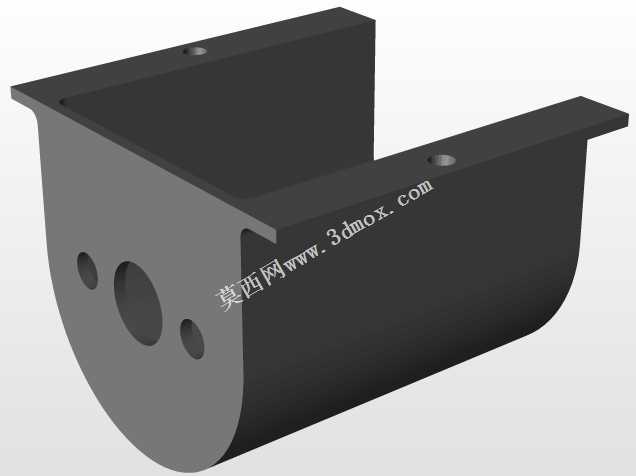

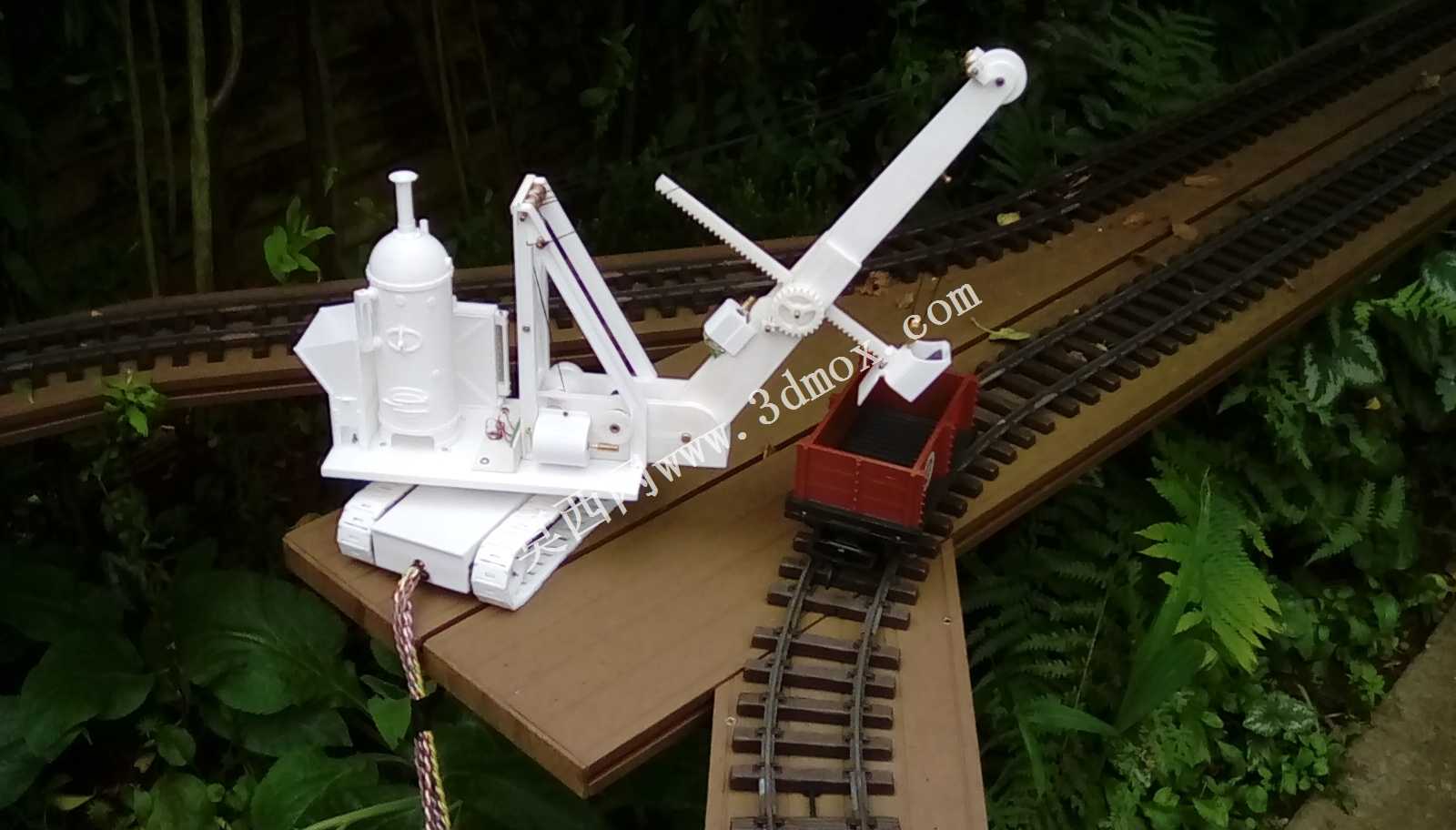

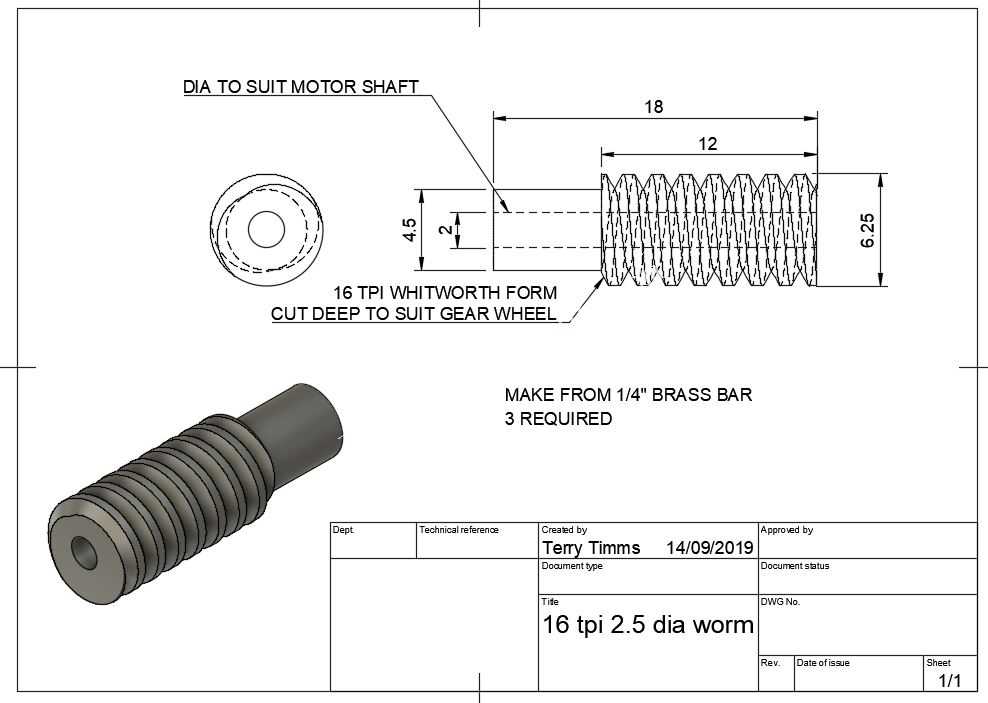

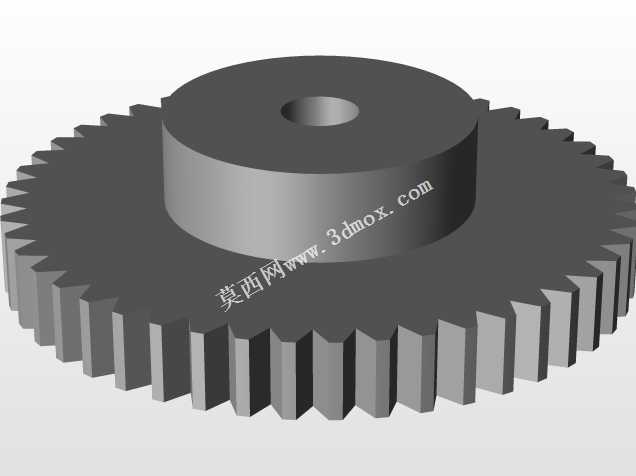

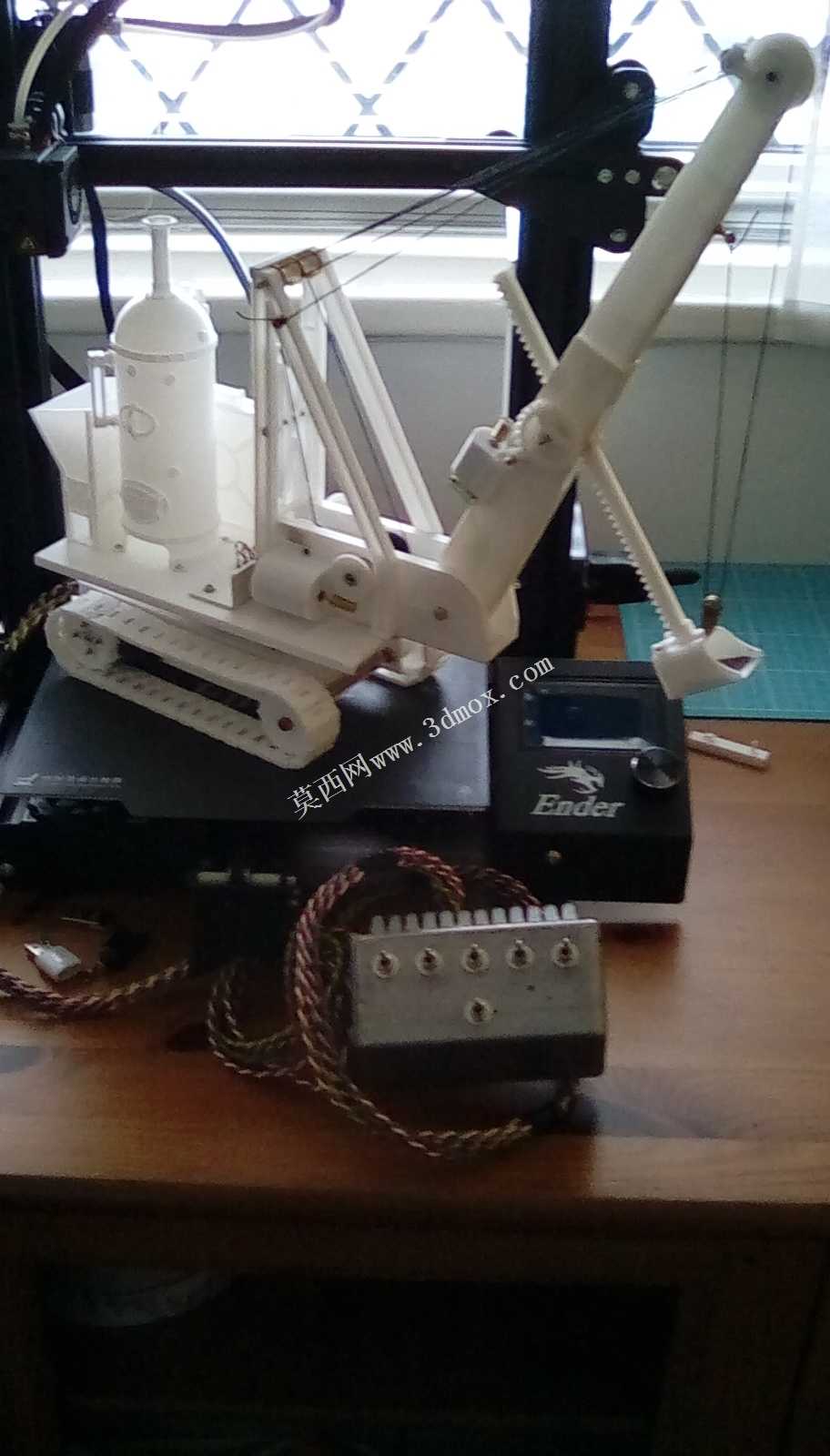

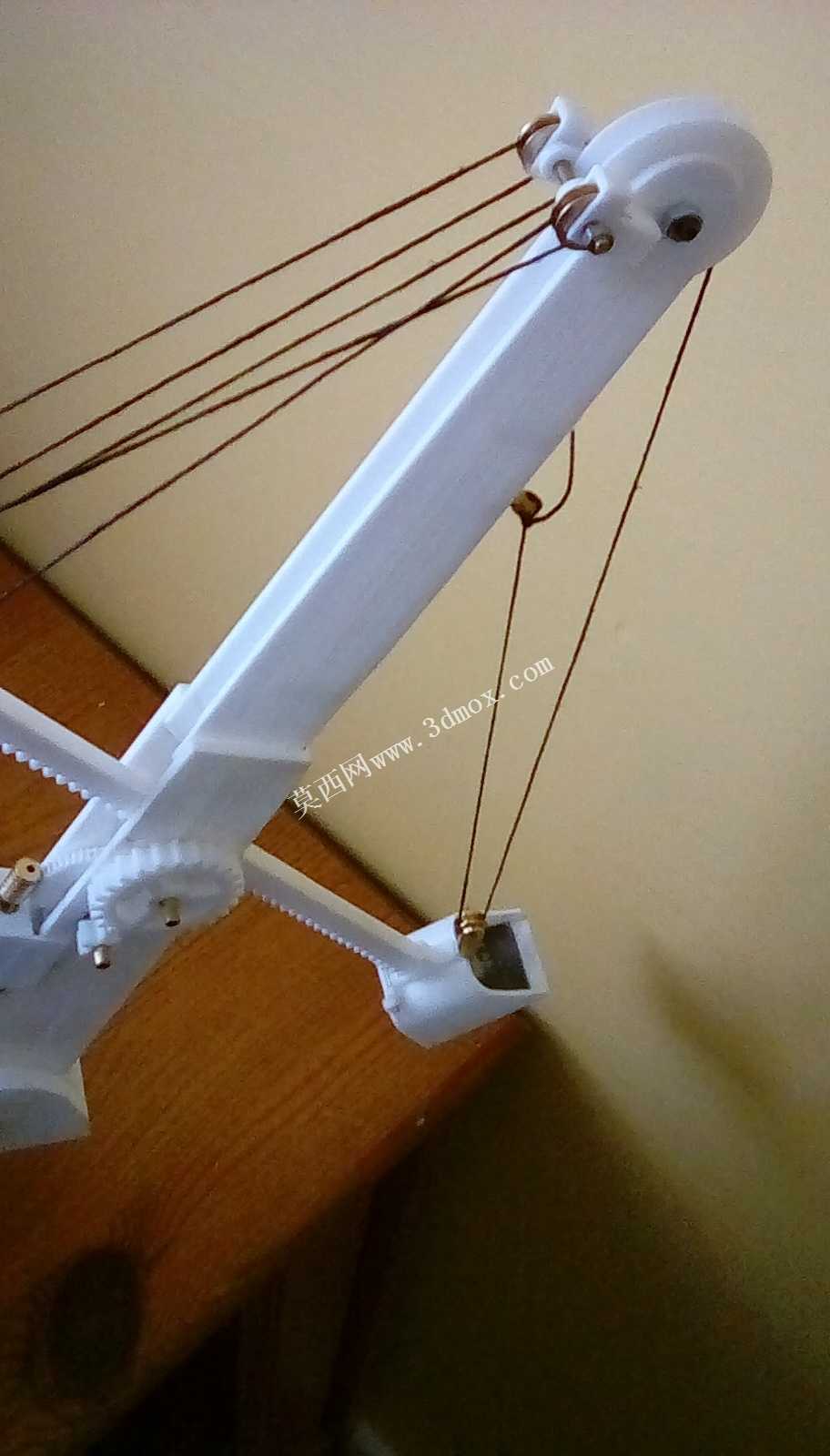

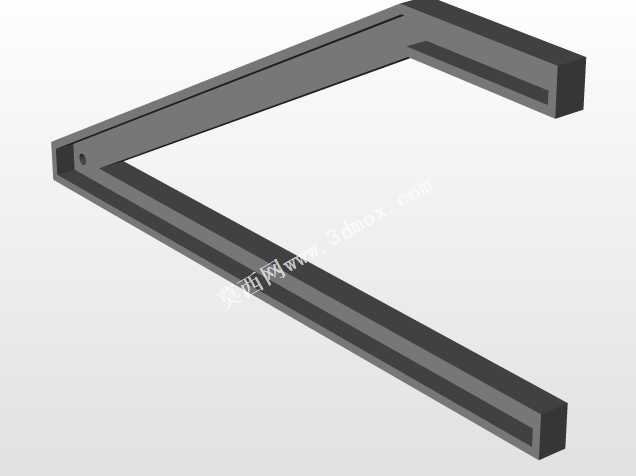

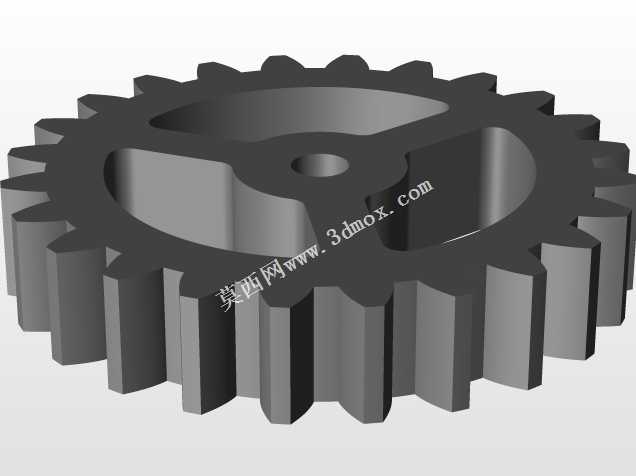

该款装置主要面向G规格铁道模型沙盘场景打造，适配窄轨微型轨道的场景作业需求，可作为沙盘场景中轨道沿线施工、物料转运环节的核心作业载具，还原真实铁路运维场景中轨道起重挖掘设备的作业状态，为静态沙盘增添动态作业的场景叙事感，也可作为独立的桌面机械摆件，满足模型爱好者对小型工程机械还原的收藏需求。装置采用履带式行走底盘设计，履带接地长度与底盘宽度的比例经过反复调校，既保证在沙盘木质路基、模拟泥土地面上的行走稳定性，也能适配轨道旁的狭窄作业空间，不会出现侧翻或剐蹭周边轨道、场景植被的问题，底盘预留了标准微型电机安装位，可直接搭配常用的微型减速电机实现行走驱动，无需额外修改安装结构。上部作业机构整合了蒸汽机车的立式锅炉造型与起重挖掘臂结构，锅炉部分还原了老式蒸汽工程设备的外置管路、顶部汽笛与安全阀细节，所有外露管路的直径与布局都参考真实窄轨蒸汽工程机械的比例缩放，保证视觉还原度的同时，不会因为细节过于细碎导致3D打印时出现断件、支撑难以去除的问题。起重挖掘臂采用齿轮齿条驱动的俯仰结构，臂架的分段铰接点都预留了标准微型销轴的安装孔位，臂架末端可搭配挖斗、吊钩两种属具，切换属具即可实现散料挖掘、重物吊装两种作业功能，臂架最大仰角状态下的作业高度经过测算，刚好能够完成轨道上小型矿车的物料装卸作业，不会出现臂架过高超出沙盘场景视觉边界的问题。设计过程中针对3D打印的工艺特性做了全流程优化，所有塑料结构件的壁厚都控制在1.2-2mm之间，既保证打印成品的结构强度，也能减少打印耗材的消耗，所有需要活动的铰接位置都预留了0.2mm的装配间隙，打印完成后仅需简单去除支撑即可直接装配，无需二次打磨扩孔。部分承力位置可搭配小型金属零件补强，比如臂架铰接销轴、驱动齿轮轴等位置，替换为金属轴后可大幅提升装置的反复活动寿命，避免长期把玩后出现塑料轴孔磨损松旷的问题。装置的整体尺寸经过严格控制，宽度不超过G比例轨道的限界要求，行走时可顺利通过沙盘上的道岔、桥梁等狭窄路段，不会与周边场景部件发生干涉，底盘底部的行走轮高度与轨道顶面高度匹配，可实现轨道旁地面行走与跨轨道作业的场景切换，完美还原真实工程设备在铁路沿线灵活作业的状态。
