三级伸缩液压油缸结构设计

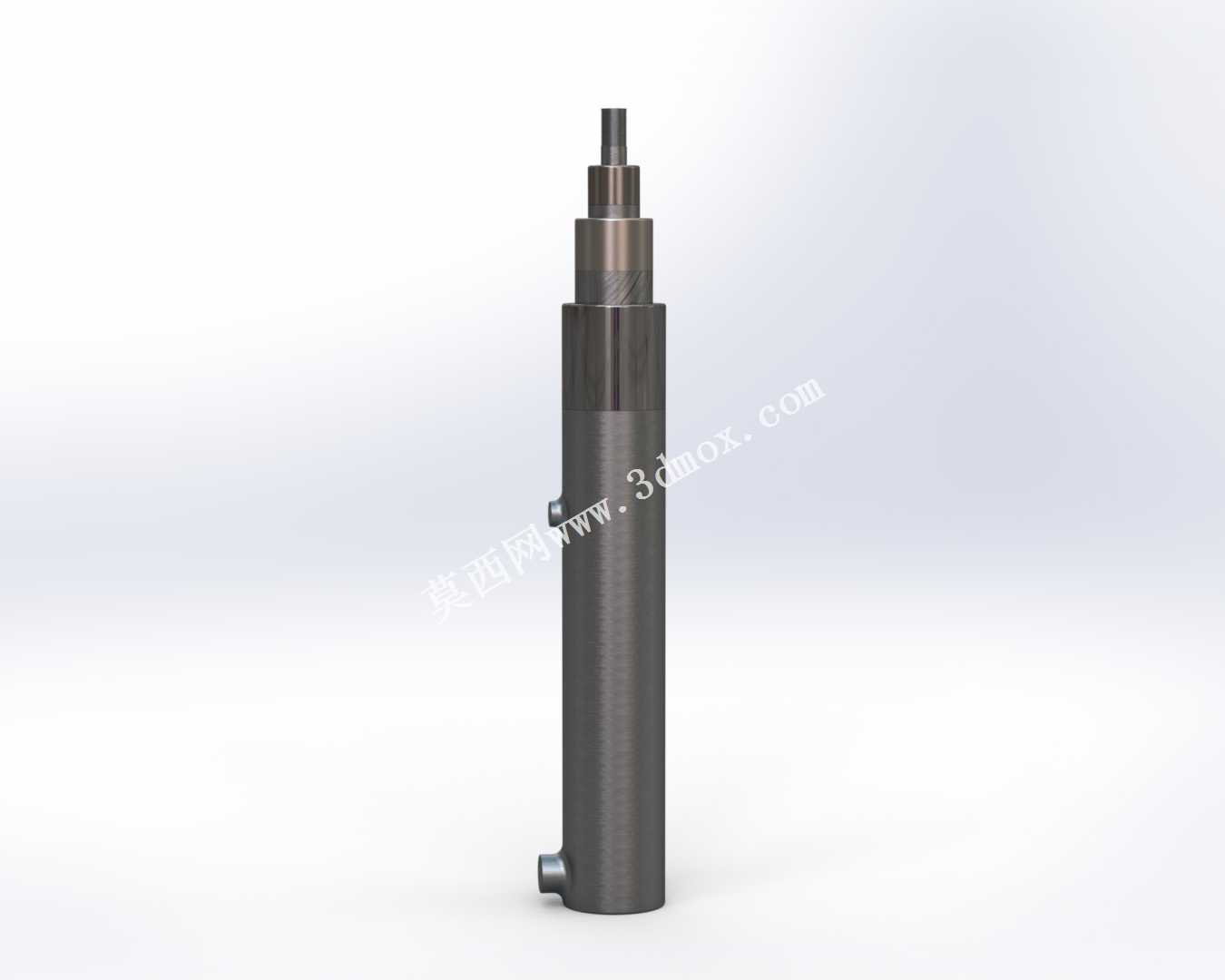

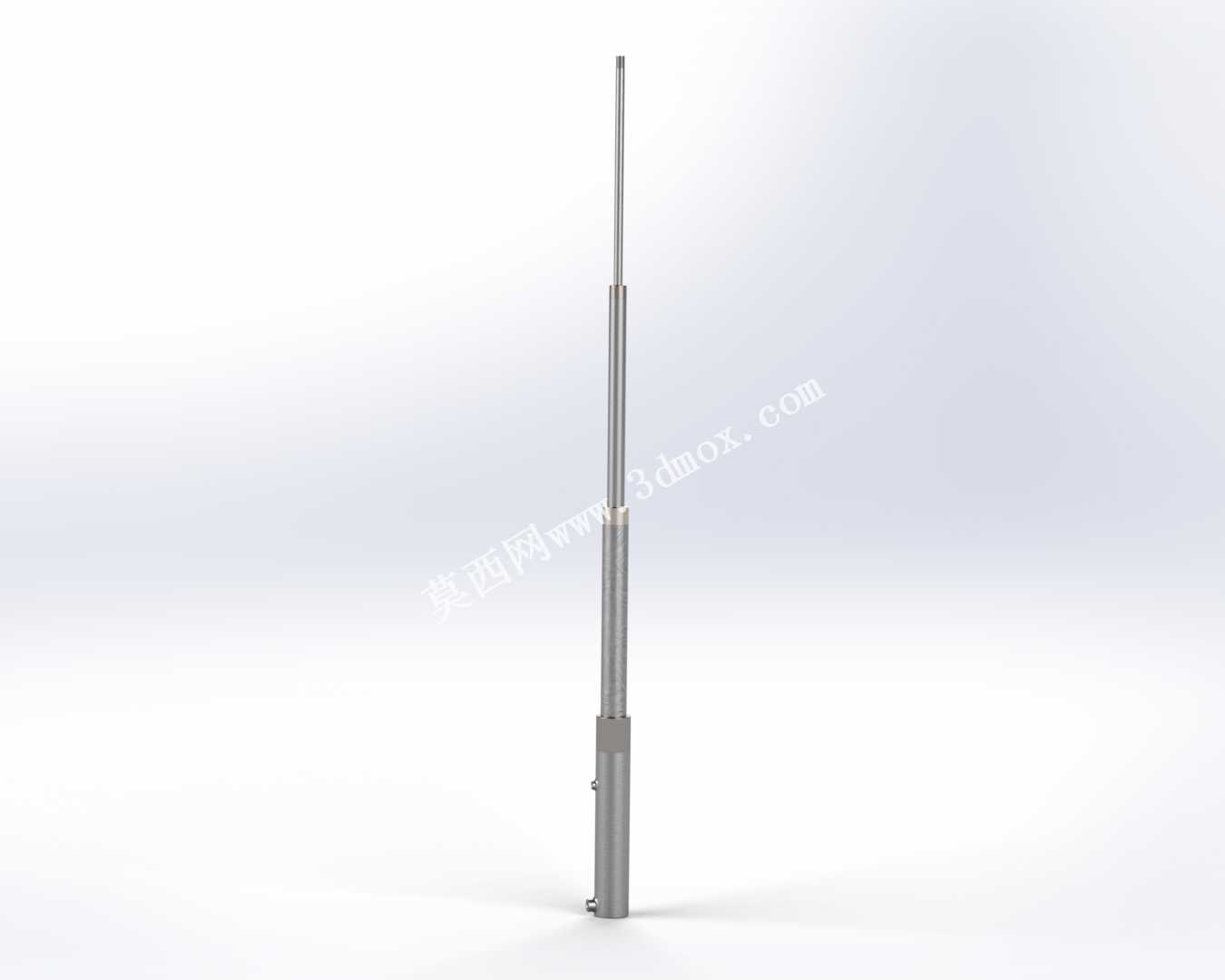

这款三级伸缩液压油缸，是液压传动系统中典型的直线执行元件，主要应用在安装空间受限、但需要长行程直线输出的作业场景中，常见于工程自卸车辆的货厢举升机构、工程机械的臂架伸缩驱动、环卫压缩设备的推料机构、特种作业车辆的支腿收放结构，以及部分仓储物流升降设备的动力输出端，能够在紧凑的缩回尺寸下，实现远超单级油缸的伸出作业行程，解决了常规单活塞杆油缸安装长度与工作行程难以兼顾的痛点。从功能特性来看，该油缸采用三级套叠式柱塞结构，各级缸筒依次嵌套，进油后各级柱塞按照直径从大到小的顺序依次伸出，空载缩回时依靠负载自重或者配套的回程结构逐节收回，伸出过程中输出推力随作用面积逐级变化，初始大直径缸筒伸出时可提供较大的初始推力，适配重载启动的作业需求，后续小直径级伸出时可满足长行程末端的推力需求，整体结构的密封配合面经过精度匹配，能够在额定工作压力下保持稳定的容积效率，避免内泄影响作业稳定性。设计过程中，首先围绕目标作业场景的安装边界确定缩回总长，再根据所需总行程拆分各级缸筒的有效行程，保证各级伸出后不存在干涉卡滞的问题，同时对各级缸筒的壁厚进行强度校核，匹配工作压力下的材料许用应力，在缸体端部设置了进出油口接口与限位结构，避免柱塞伸出超程导致的脱缸故障，外部的油口布局兼顾了管路连接的操作空间，不会与周边安装结构产生干涉。外形上整体为细长圆柱结构，缩回状态下整体外径统一，端部的连接结构可适配铰接或者法兰安装形式，安装时仅需要预留对应缩回长度的轴向空间，以及缸体外径对应的径向避让空间即可完成布置，不需要额外预留单级油缸所需的长行程安装位，能够大幅缩小配套设备的整体结构尺寸，提升设备的空间利用率。
