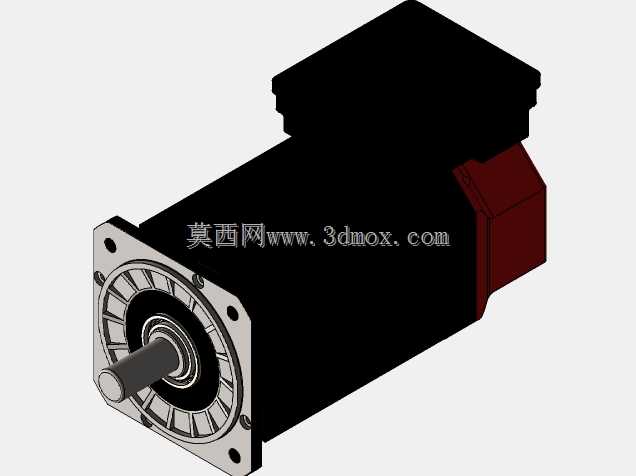

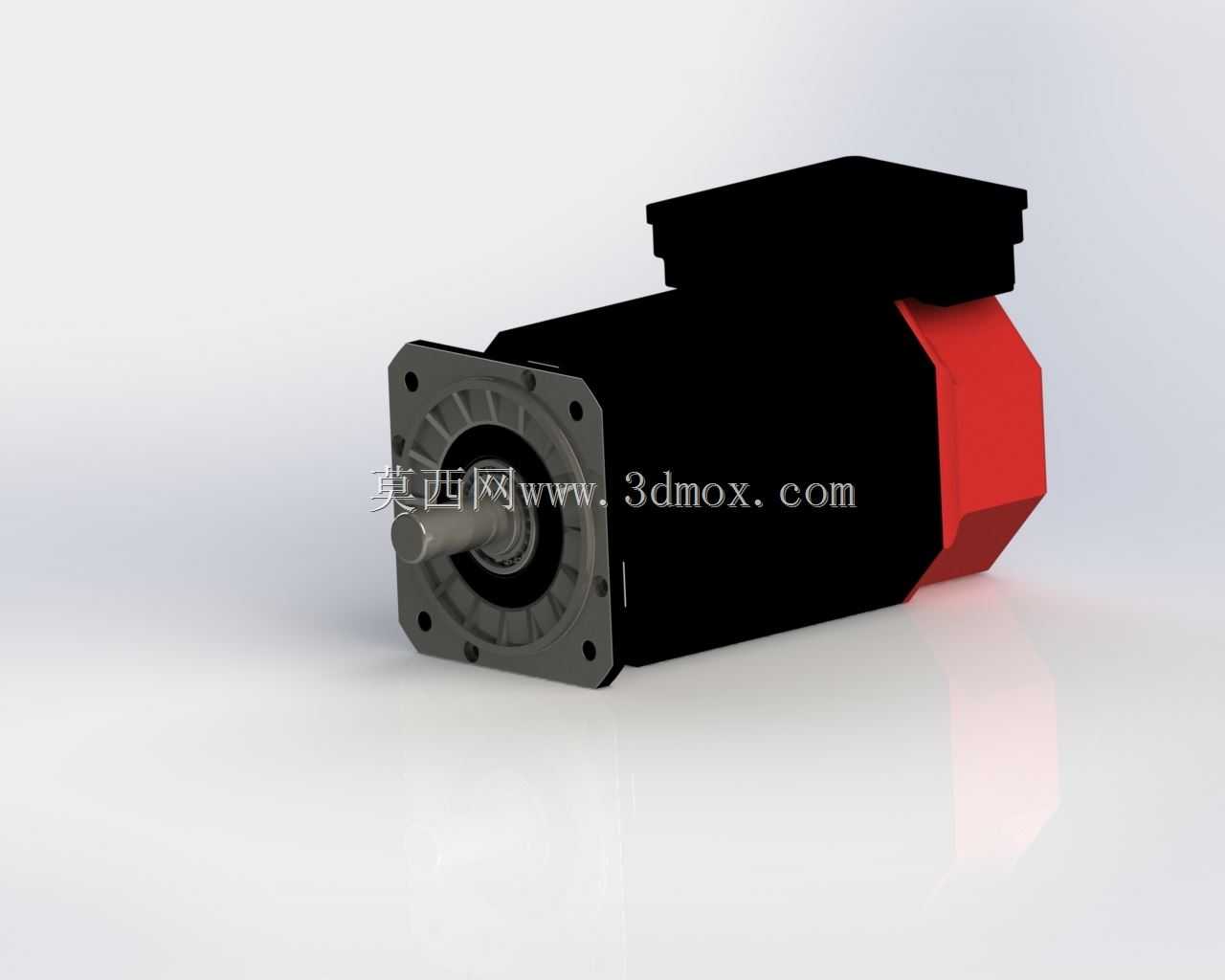

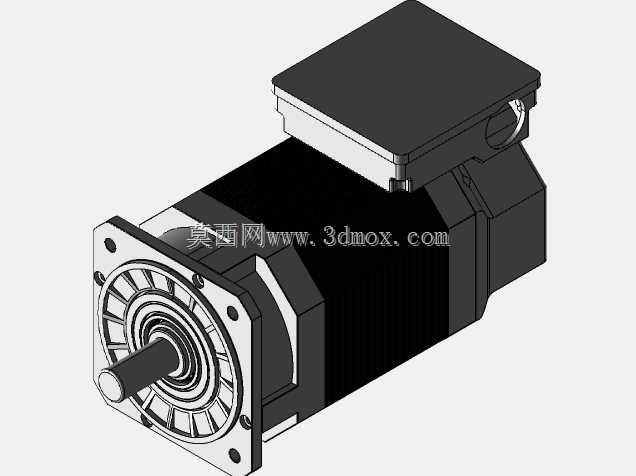

法努克β310000i主轴伺服电机三维结构

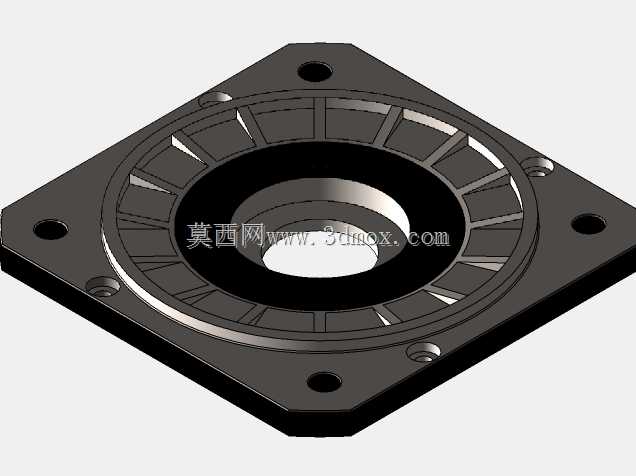

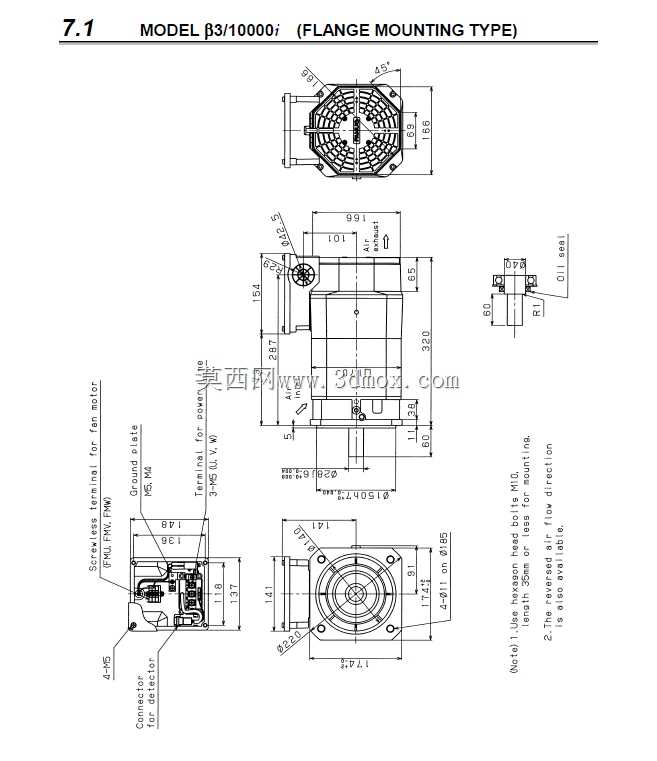

这款主轴电机是数控铣削加工设备的核心动力输出部件，主要适配立式加工中心、数控铣床等金属切削类机床，承担主轴旋转动力输出的核心功能，为刀具提供稳定可控的转速与扭矩输出，满足不同材质工件的铣削、钻削、镗削等加工工序的动力需求。在实际生产场景中，该类电机可覆盖从低速重切削到高速精加工的全工况需求，低速段输出充足扭矩应对硬质合金钢的大切深粗加工，高速段可实现平稳运转满足铝合金、铜材等有色金属的高光精加工要求，适配绝大多数通用型数控加工设备的动力配置需求。从功能特性来看，该电机采用一体化集成结构设计，将动力输出主体、接线防护盒、后端检测组件整合为紧凑整体，前端采用法兰式安装结构，安装面带有定位止口与均匀分布的固定螺栓孔，可直接与机床主轴箱的安装位精准配合，无需额外加装过渡连接结构，有效缩减了主轴单元的整体轴向尺寸，提升了传动系统的刚性。设计过程中充分考虑了机床内部的安装空间边界，电机主体采用方形截面壳体，既能够保证壳体的结构强度，降低高速运转时的结构共振，又能够适配机床内部狭窄的排布空间，侧面预留的接线盒采用凸起式密封结构，接线端口朝向可根据安装需求调整，方便现场布线时的走线操作，避免线缆与周边机床部件产生干涉。电机输出轴采用标准锥面配合平键的连接结构，可直接与主轴传动单元的联轴器或皮带轮对接，轴伸端的密封结构可有效阻挡加工过程中的切削液、金属碎屑进入电机内部，提升设备在复杂车间加工环境下的运行可靠性。后端的检测组件可实时反馈电机的转速、转角信号，配合数控系统实现闭环转速控制，保证加工过程中转速波动控制在极小范围内，保障工件加工的表面质量与尺寸精度。整体结构的散热设计充分匹配连续加工的热负荷需求，壳体表面的散热结构可在电机连续高速运转时快速导出热量，降低长时间运行的温升，避免热变形对主轴传动精度产生影响，适配批量零件加工时的长时间连续运行工况。
