桌面级小型三轴数控铣削加工设备

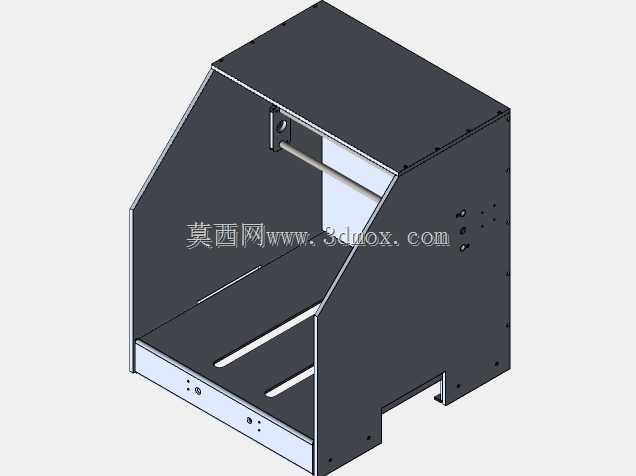

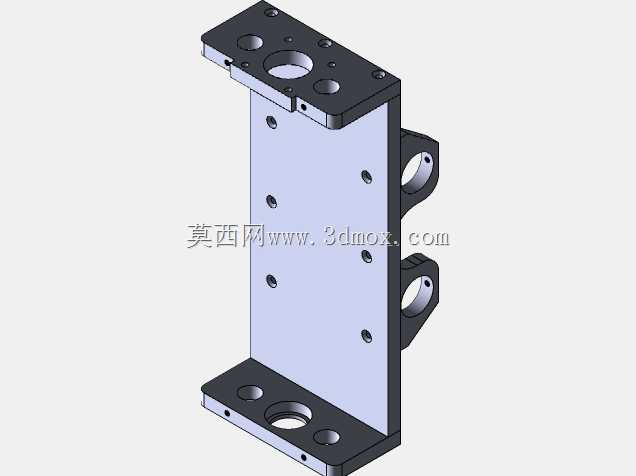

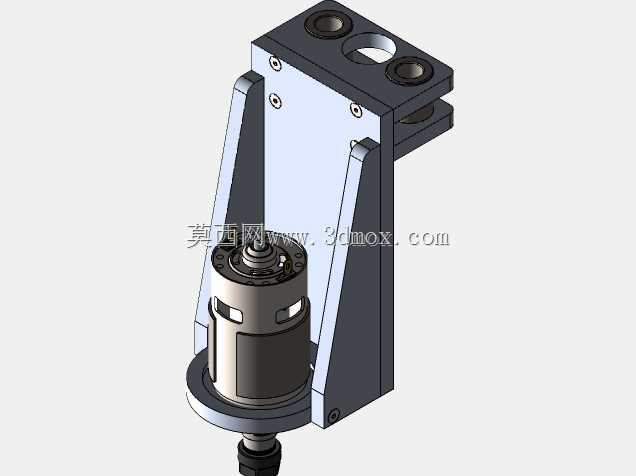

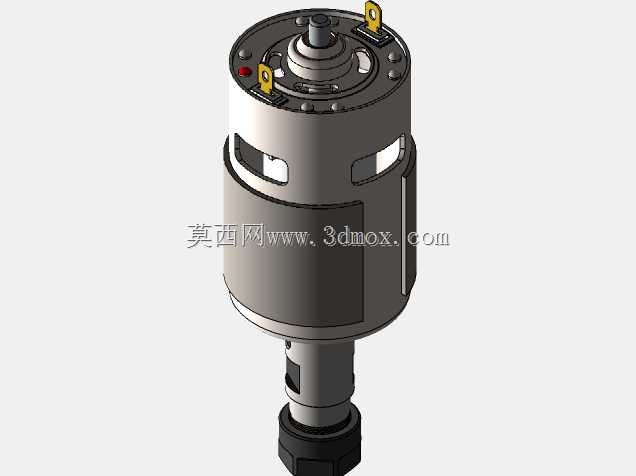

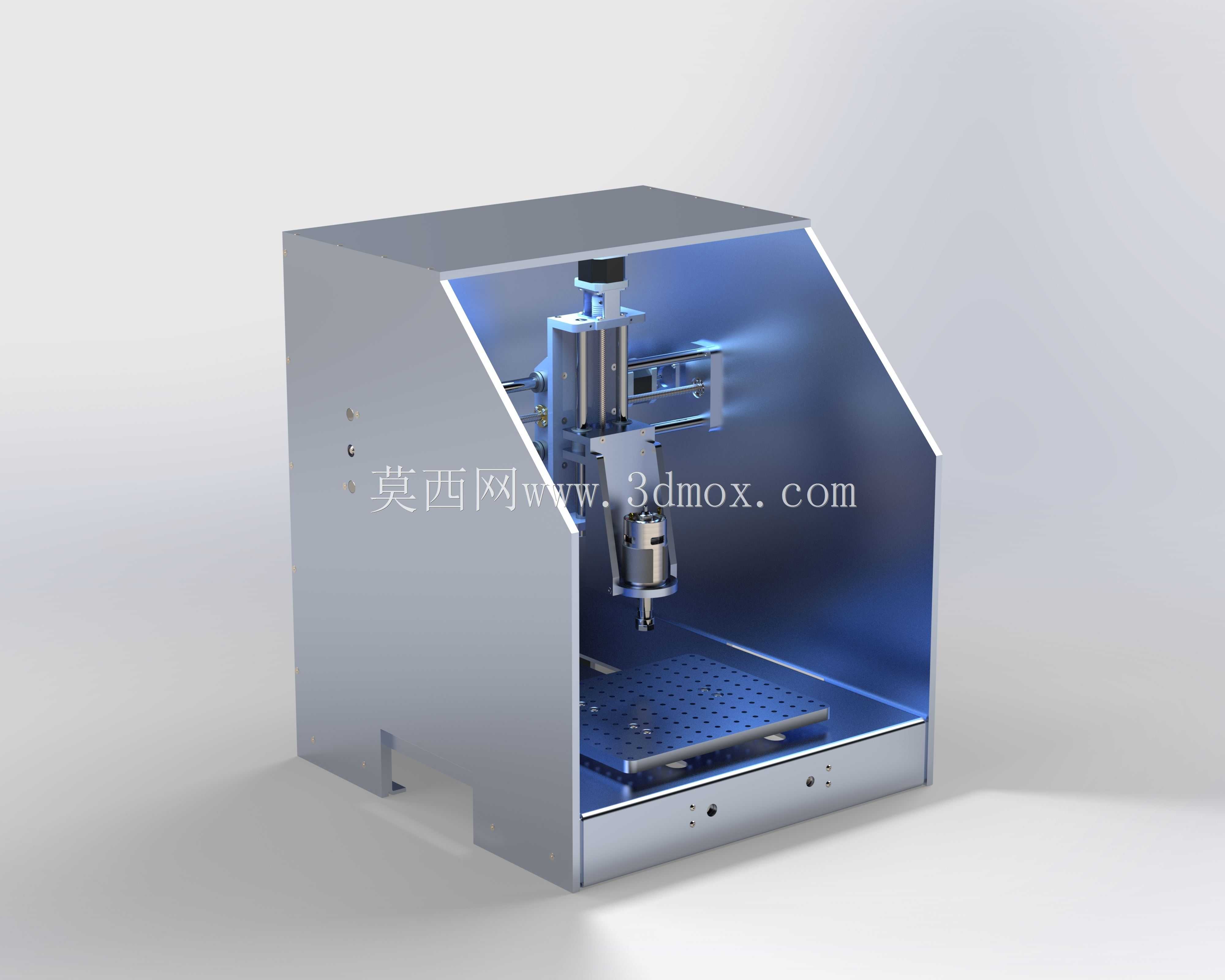

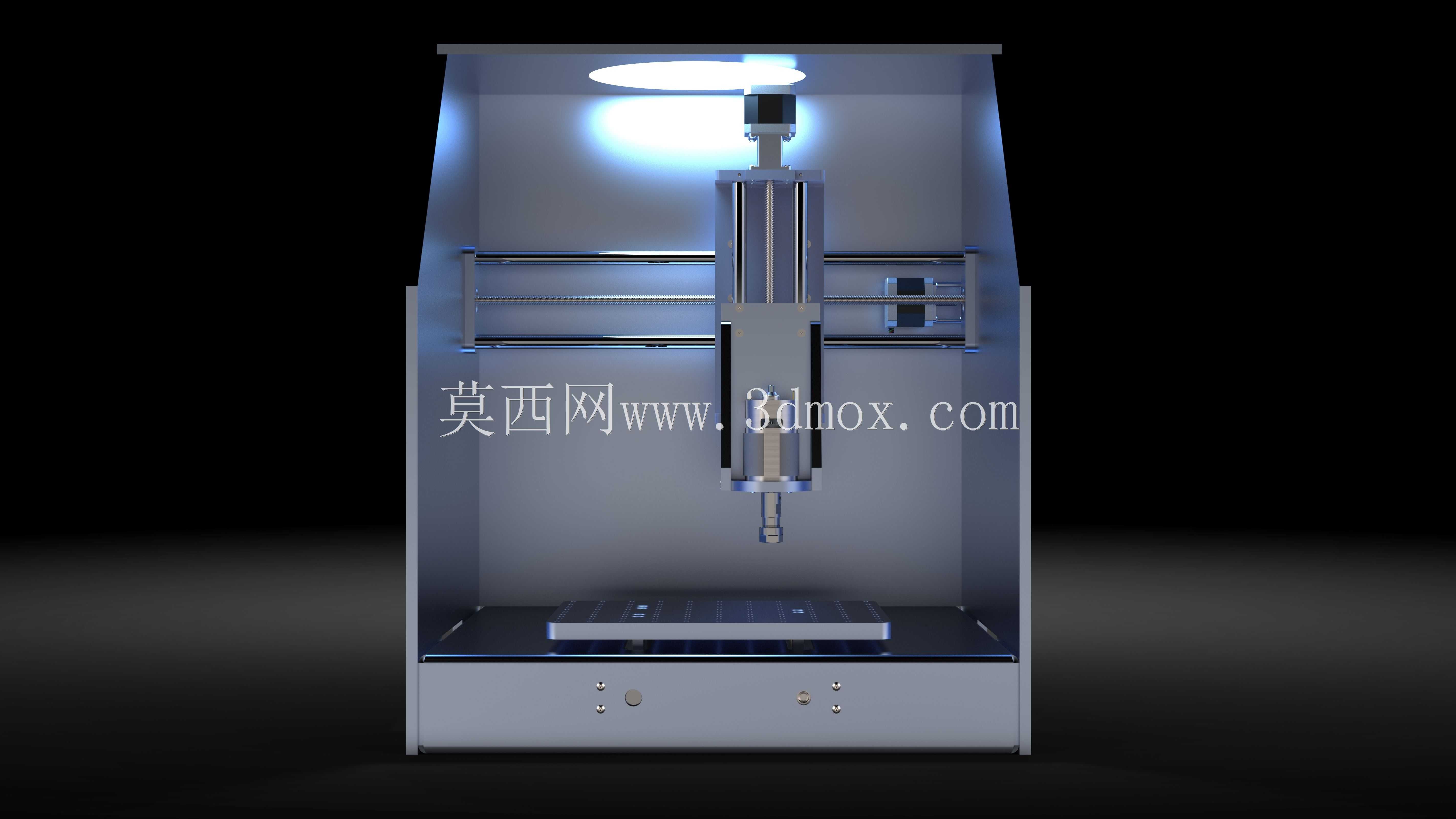

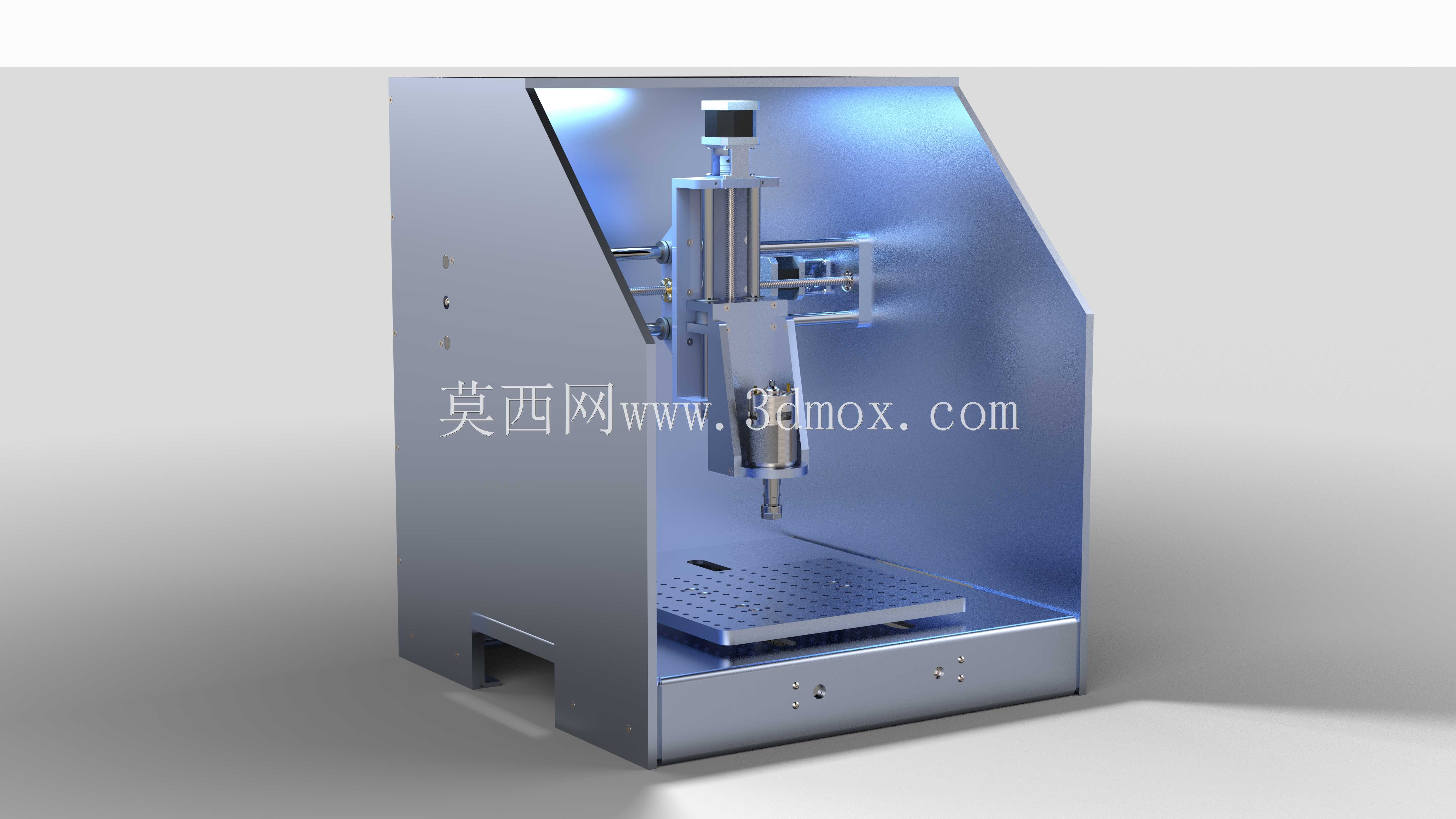

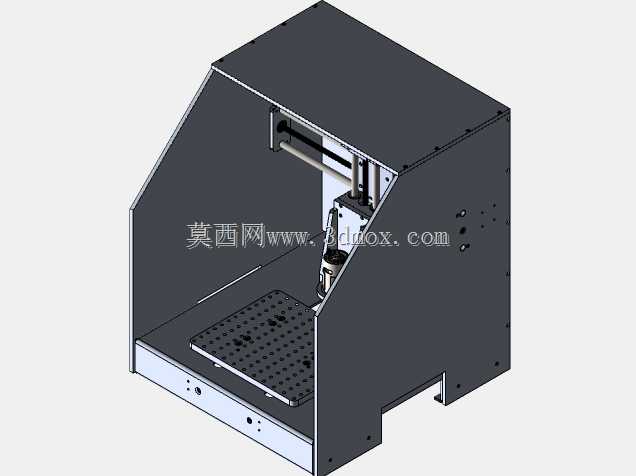

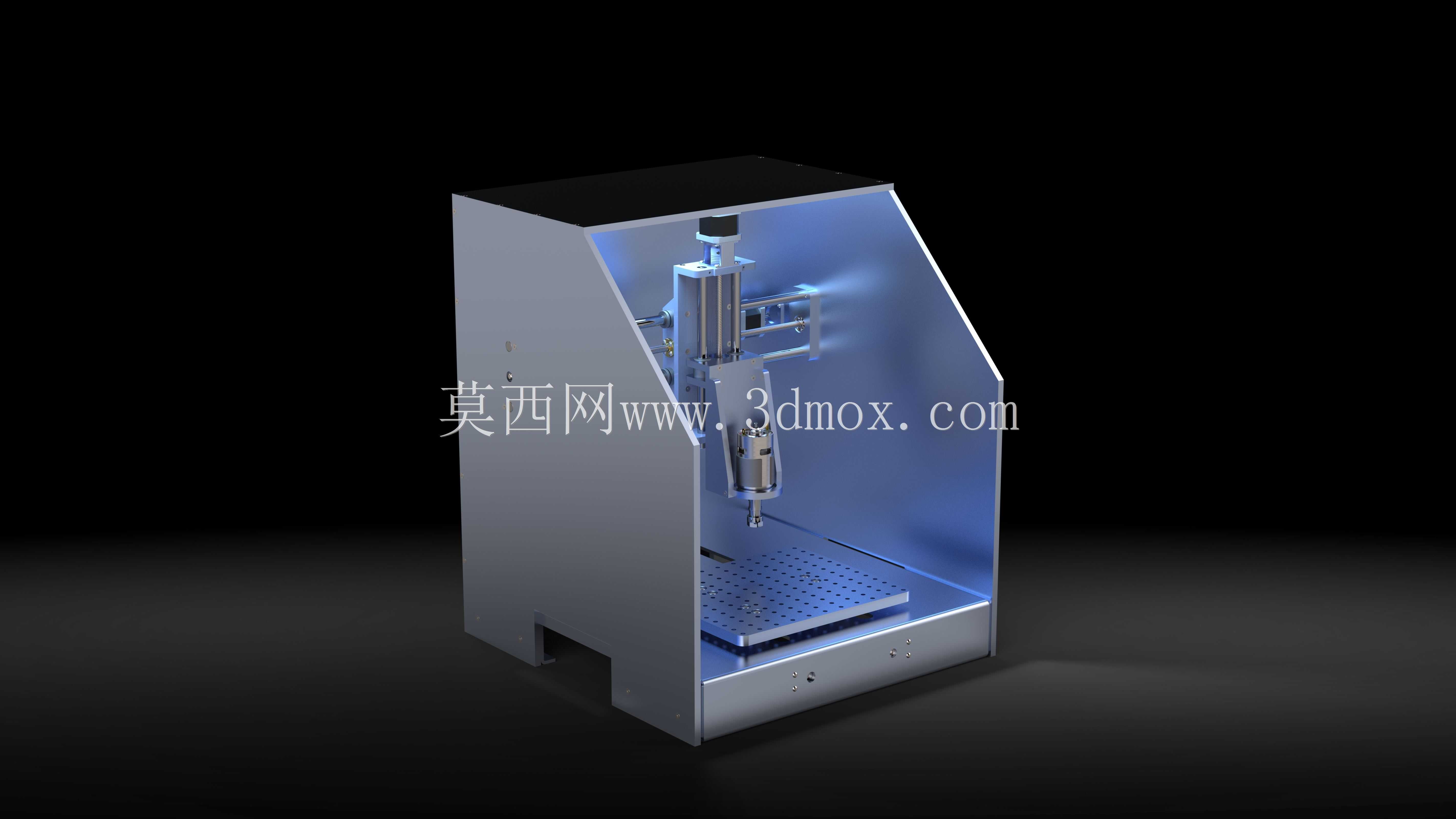

这款小型三轴数控加工设备，主要面向个人工作室、模型制作工坊、高校教学实验室以及小型创业团队的轻量加工场景，区别于工业级大型机床的大占地、高功耗特性，它可以直接放置在常规办公桌面上使用，不需要额外做设备基础浇筑，也不用配套专用的高压供气、大流量冷却管线，适配普通民用220V供电回路就能启动运行，能完成常规尺寸内的软金属、工程塑料、代木、蜡模等材质的铣削、钻孔、浅槽雕刻作业，很多手板制作从业者会用它做小批量样件的初加工，教学场景里则用来给学生演示三轴联动的走刀逻辑、数控代码的实际执行效果，避免直接操作大型机床带来的安全风险。从结构设计思路来看，整体采用半封闭斜顶式钣金外罩，斜向开口的操作面既可以让操作人员近距离观察加工状态，又能阻挡加工过程中飞溅的切屑、切削液溅出设备范围，外罩内侧预留的照明安装位可以在加工区域形成均匀的补光，不用额外架设外置工作灯。运动结构上采用定龙门式布局，Z轴主轴组件沿X向横梁做横向移动，加工工作台沿Y向做前后进给，这种布局相比动龙门结构，能在缩小整体设备体积的同时，保证足够的运动刚性，应对小切削量的加工工况不会出现明显的振刀问题。设备底部预留了四个可调支撑脚，放置时可以通过调整脚座高度来校准工作台水平度，不需要额外搭配减震垫就能抵消日常加工产生的小幅振动。安装边界方面，设备整体占地尺寸不超过常规办公桌的可用区域，后侧预留的走线槽可以将电源线、数据线统一收纳，不会占用过多桌面操作空间，操作面板预留位置在设备前侧右方，符合多数操作人员的右手操作习惯，加工台面上的T型槽布局可以适配通用的小型工装夹具，不用专门定制专属夹具就能完成不同形状工件的装夹。主轴部分采用高速风冷主轴，针对小刀具加工做了动平衡优化，加工亚克力、ABS这类工程塑料时不会出现熔融粘刀的问题，加工铝合金这类软金属时，配合合适的进给参数可以获得不错的表面光洁度，能满足模型验证、教学演示、小型零件打样的实际使用需求。设备的钣金外罩采用拼装式结构，各个钣金件之间通过折弯边定位、螺丝紧固，后期维护时可以单独拆卸对应位置的罩板，不用整体拆解外罩就能接触到内部的传动组件、走线和驱动模块，降低日常维护的操作难度。
