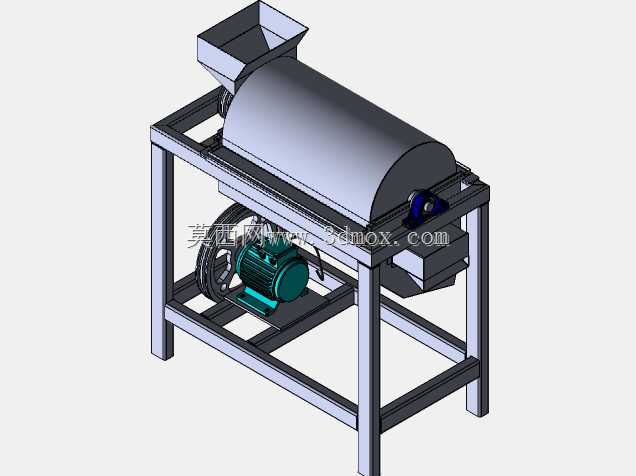

工业碎浆机整机结构三维设计

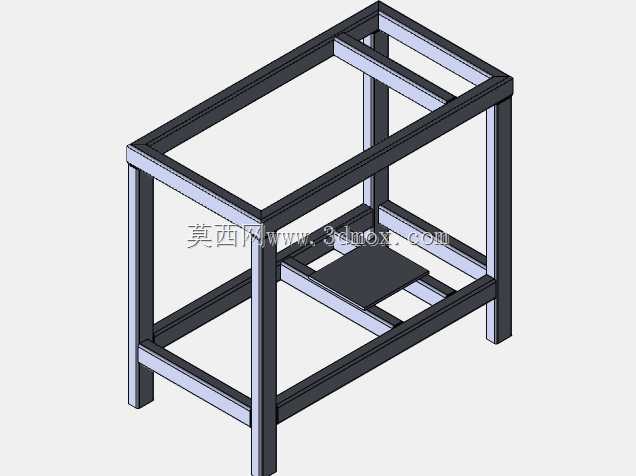

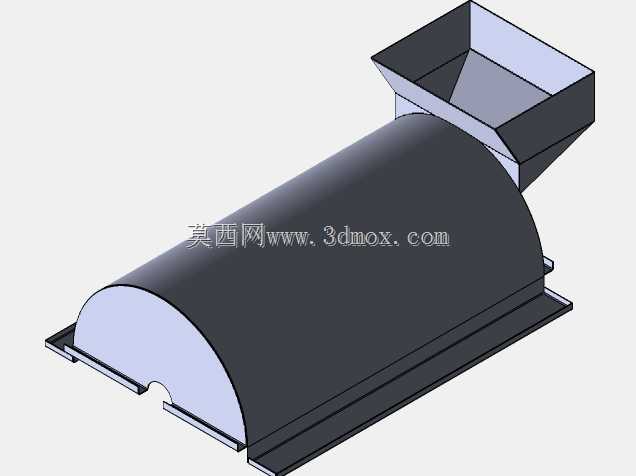

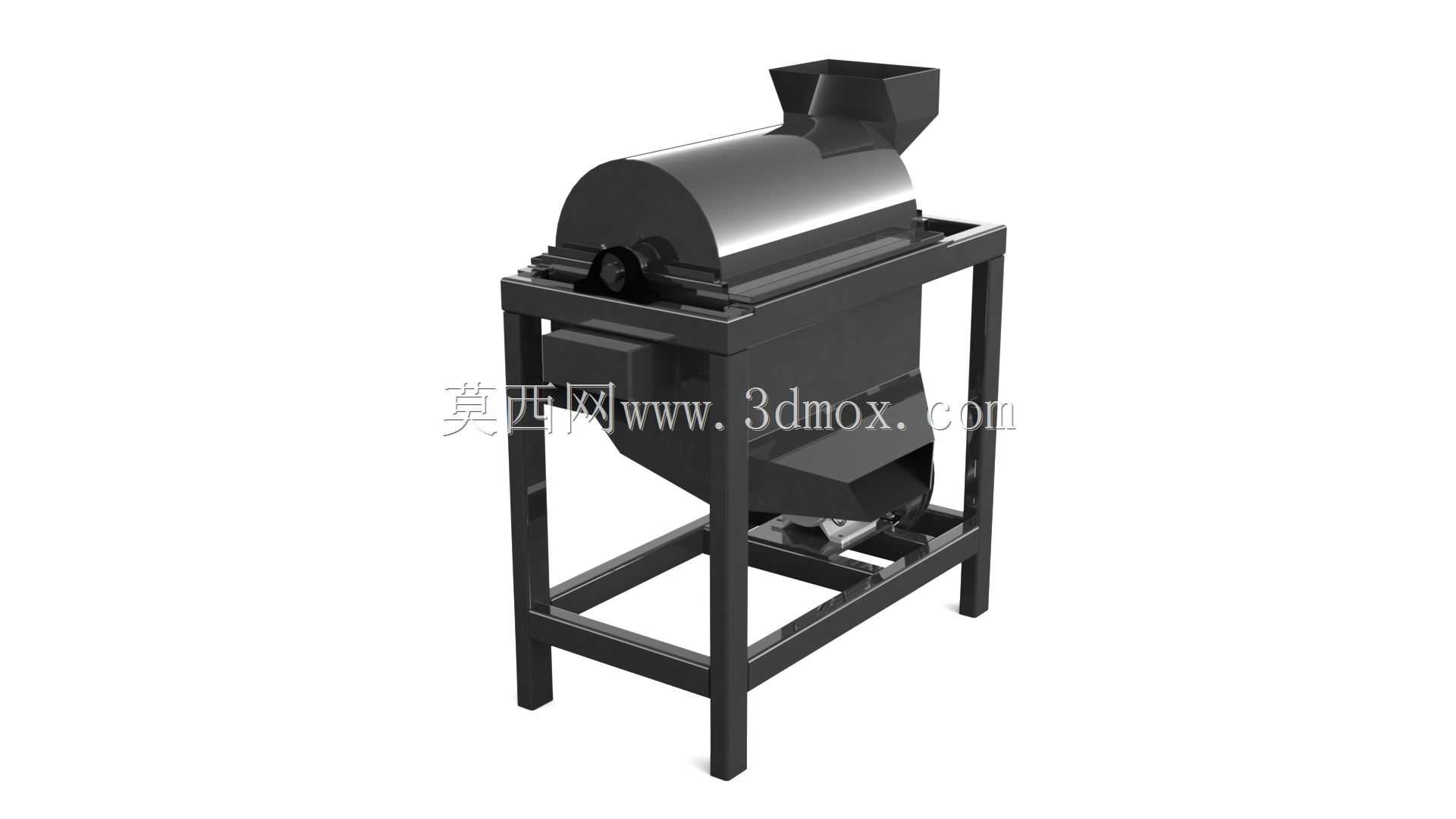

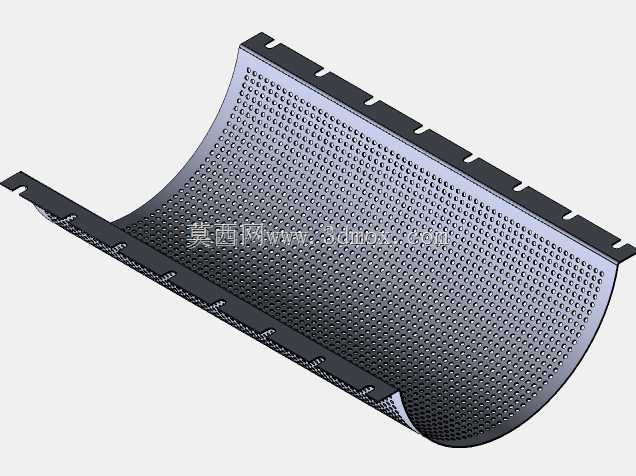

　　该碎浆机结构主要面向中小型制浆生产、废纸再生处理、果蔬加工打浆、农副产物纤维解离等场景，可完成块状、片状湿料或干料的碎解、搓磨与匀浆作业，在中小型造纸生产线、餐厨垃圾资源化处理线、食品原浆制备工段都能适配。整机采用方管焊接机架作为承载基础，四根支腿形成矩形支撑边界，底部预留了充足的检修与接料空间，机架上平面通过螺栓连接固定碎浆腔体，既保证了粉碎作业时的整体刚性，也方便后期拆解维护腔体内的转子、筛网与易损件。腔体上部设置斜向导料的进料斗，斗口朝向斜上方，投料时可避免物料反溅，斗体与腔体上盖采用圆弧过渡，减少物料在拐角处的积料死角；腔体主体为卧式圆筒结构，端盖采用快拆式紧固结构，日常更换筛网、检修内部锤片或刀片时，

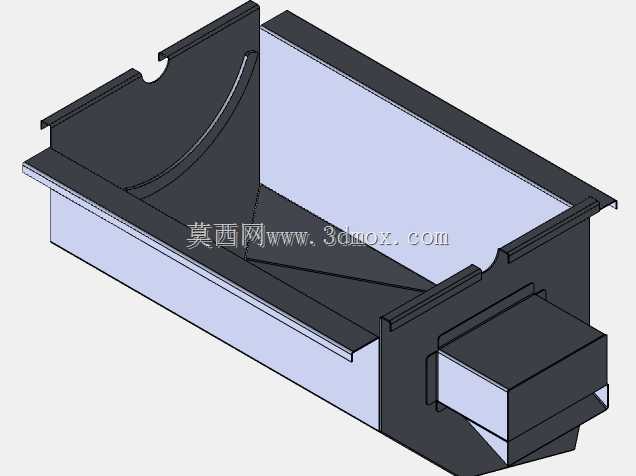

　　无需整体拆卸主腔体即可完成作业。腔体下部设置倾斜出料导槽，碎解合格的物料透过筛网后沿导槽自然滑落，可直接对接下游输送设备或接料容器，导槽的倾斜角度经过适配，兼顾湿料的流动性与整机的高度控制。从安装边界来看，整机长宽高比例协调，机架支腿底部可搭配减震垫或地脚螺栓固定，无需额外做复杂的混凝土基础，适合车间内灵活排布；进料口高度适配人工投料或小型提升机上料，出料口高度预留了常规接料桶的放置空间，设备周边预留600mm以上操作空间即可满足日常巡检、清理与维护需求。设计过程中重点考量了动载工况下的结构稳定性，机架横撑在腔体承重位置做了加密布置，可抵消转子高速运转带来的振动；腔体壁厚针对长期磨粒磨损工况做了冗余设计，

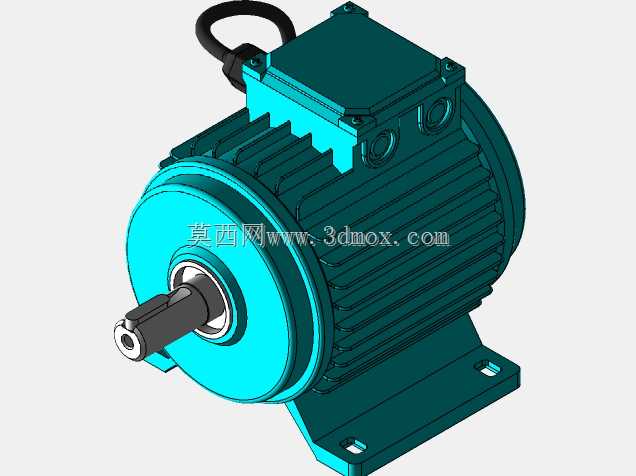

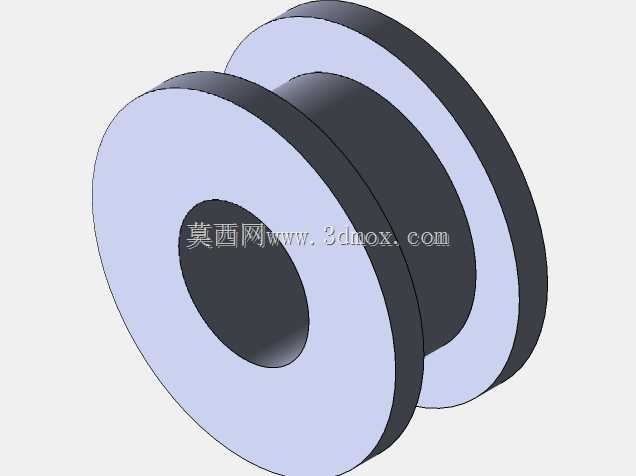

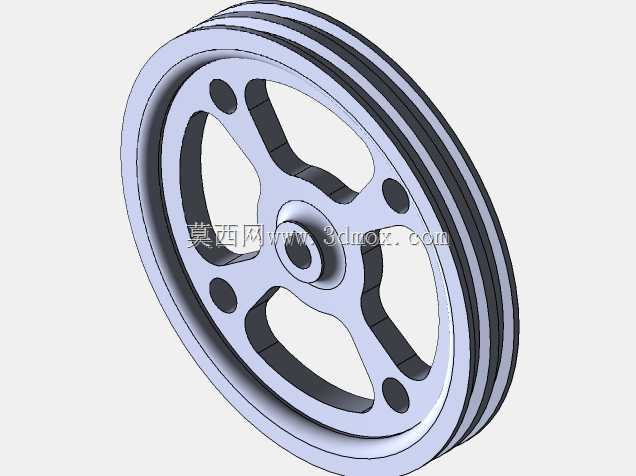

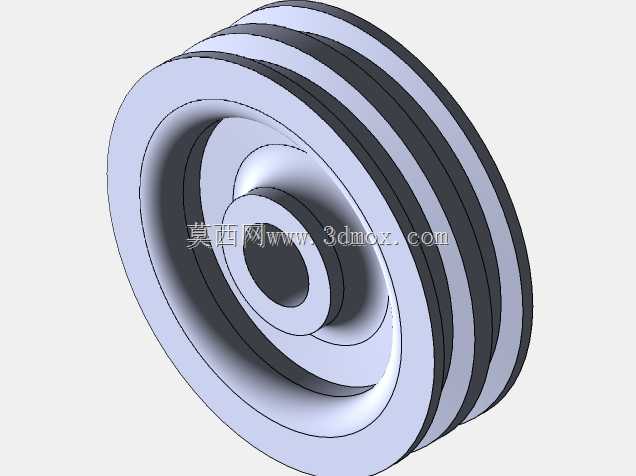

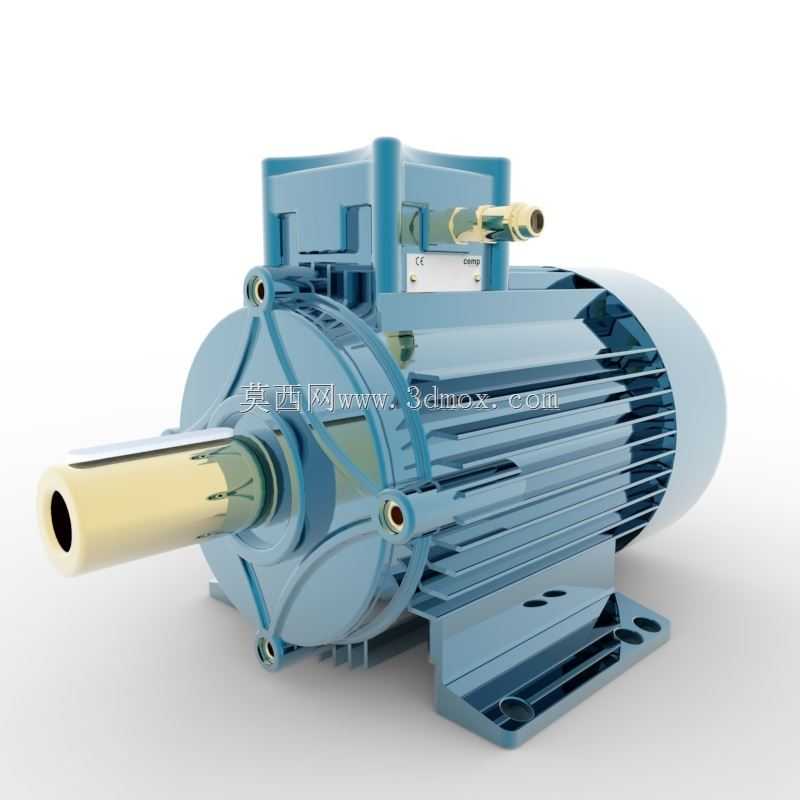

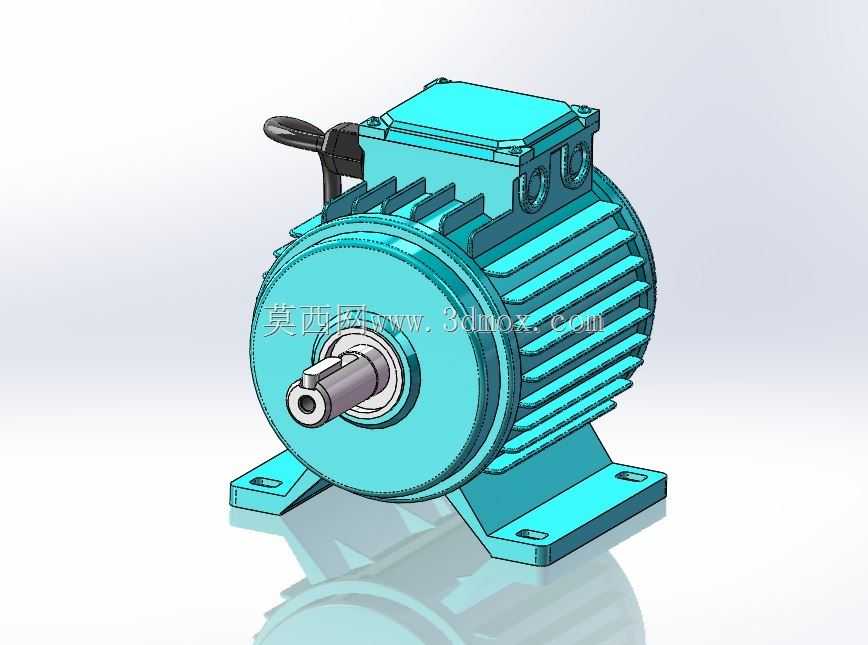

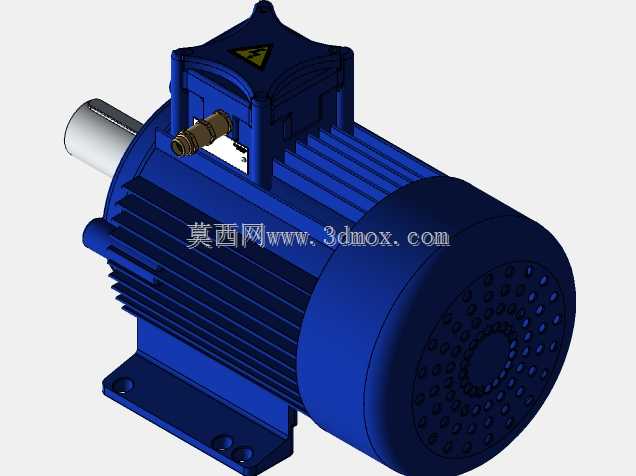

　　内部易损件均设计为可更换结构，降低设备全生命周期的使用成本。整机传动侧预留了电机与带传动的安装位置，可根据不同处理量需求匹配对应功率的驱动单元，腔体与机架的连接位采用定位止口设计，保证装配时转子与腔体的同轴度，减少运转时的偏磨与异常振动。
