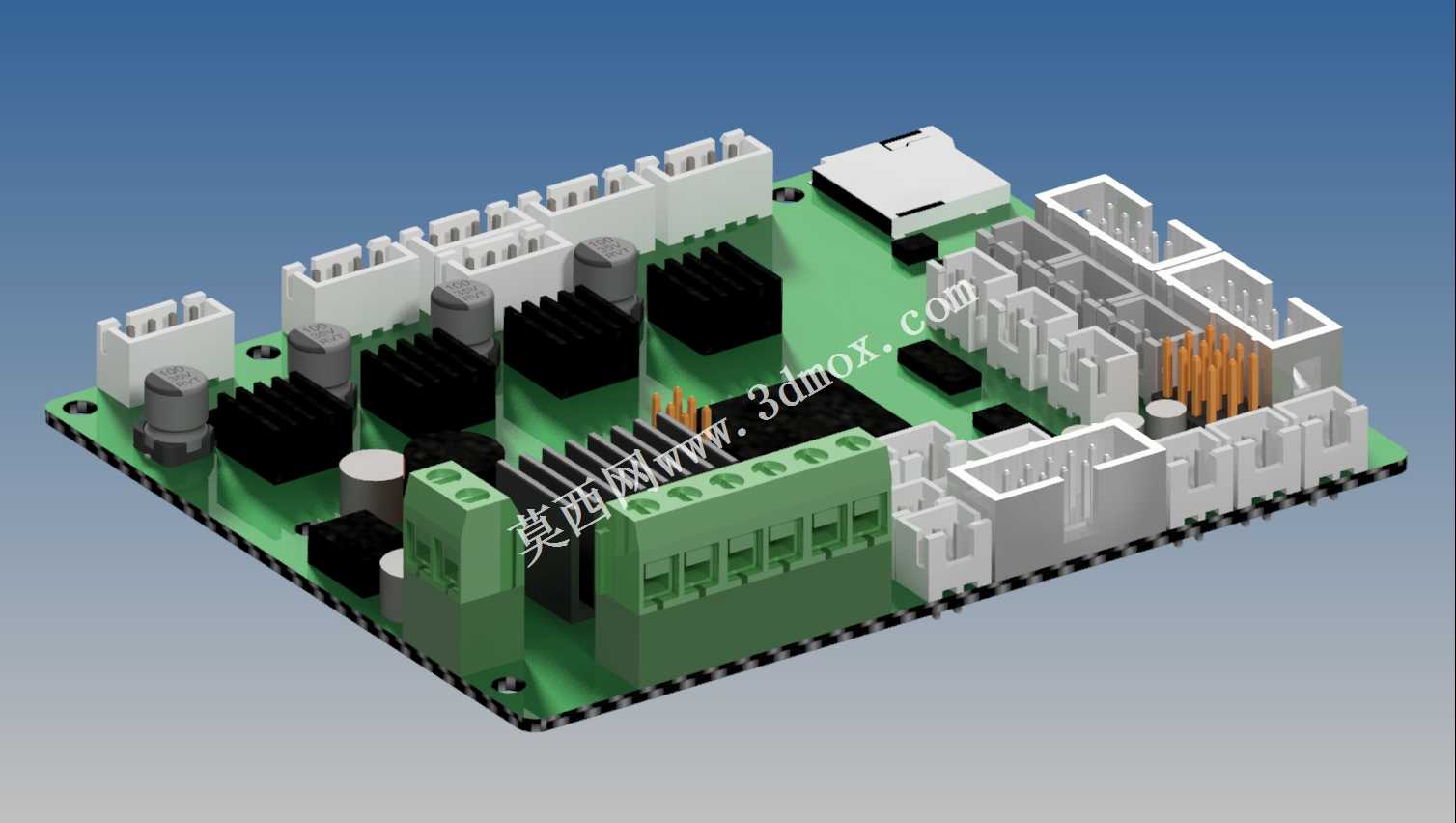

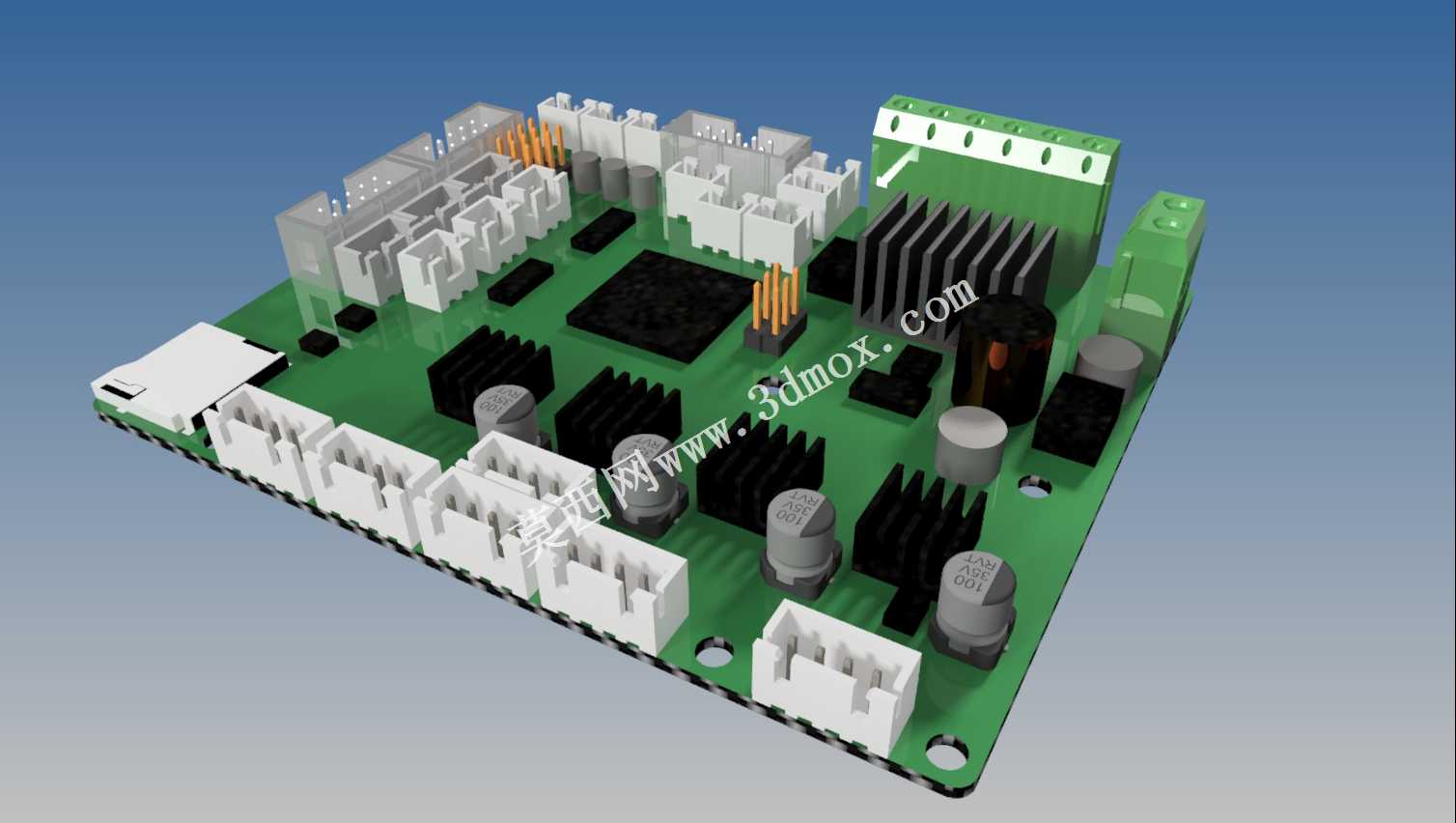

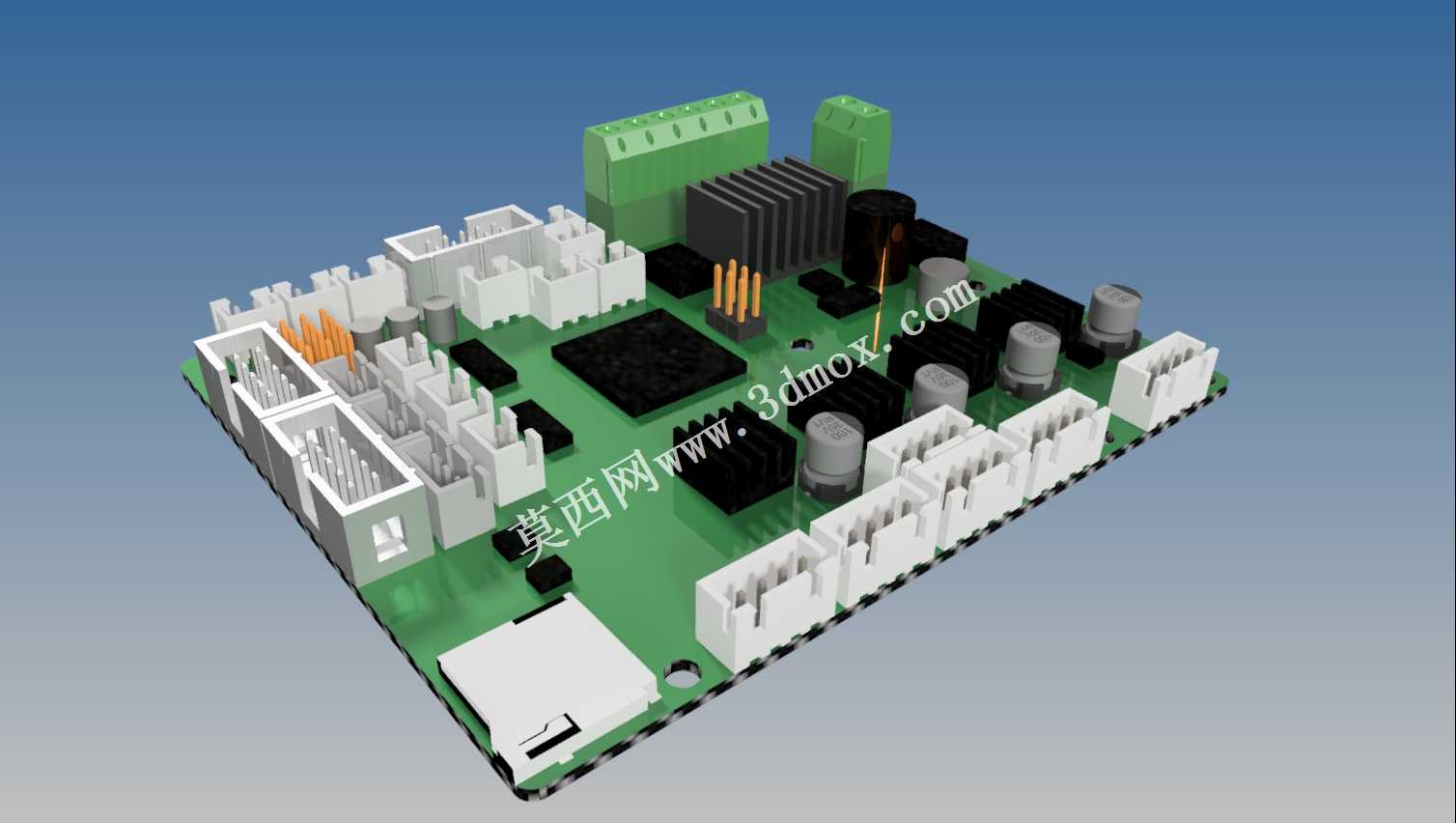

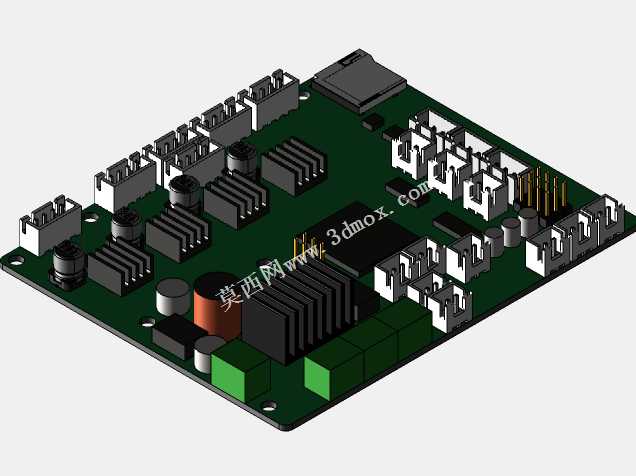

创想三维CR-10s打印机V2.1主控电路板

项目分类:3D打印机 发布时间:2021-03-29 ID:126597
  • 创想三维CR-10s打印机V2.1主控电路板
  • 创想三维CR-10s打印机V2.1主控电路板
  • 创想三维CR-10s打印机V2.1主控电路板
  • 创想三维CR-10s打印机V2.1主控电路板

这款主控电路板是桌面级FDM熔融沉积成型3D打印设备的核心控制载体,主要应用于消费级、入门商用级桌面3D打印机的运动控制与功能调度场景,承担着设备运行过程中所有指令的接收、解析、输出全流程工作,是整台打印设备的运算与控制中枢。在实际设备运行过程中,该电路板需要对接X/Y/Z三个运动轴的步进驱动单元、打印头加热与温度采集单元、热床温控单元、散热风扇驱动单元、限位触发信号采集单元,同时还要处理人机交互模块的指令输入、打印文件的读取解析、运动路径的插补运算,保障打印过程中各轴运动精度、温度控制稳定性,避免出现丢步、温控失准、打印错位等常见故障。从产品功能特性来看,板载集成了多路基板接线端子,可直接对接各外设部件无需额外转接,板上布置的多组散热鳍片对应步进驱动与核心功率元件,能够在长时间连续打印过程中快速导出元件工作产生的热量,避免高温导致的元件性能漂移、驱动丢步甚至过热损坏,板上预留的电容、电解元件布局充分考虑了电流滤波需求,可有效降低供电波动对信号传输的干扰,提升打印过程的运行稳定性。在设计思路上,这款电路板优先保障安装孔位的定位精度,所有固定安装孔的位置完全匹配对应机型的安装位尺寸,可直接替换原有设备的故障主控板,无需对设备机身结构做任何打孔、裁切修改;元件布局上按照功率区、信号区、接口区做了清晰分区,大电流走线路径远离弱信号采集线路,减少功率元件工作时的电磁干扰对温度采集、限位信号的影响,接口全部采用带卡扣的接线端子设计,可避免设备运行过程中震动导致的接线松脱故障。从安装边界来看,电路板整体采用矩形PCB布局,板边预留的固定孔位间距完全适配CR-10s机型的主控安装仓尺寸,板上最高的元件为散热鳍片与接线端子,整体高度不会超出安装仓的内部净空,安装后不会与仓盖、周边走线产生结构干涉,所有外接接口均朝向板边外侧排布,接线操作时无需额外倾斜电路板,日常维护更换时拆装效率更高。
