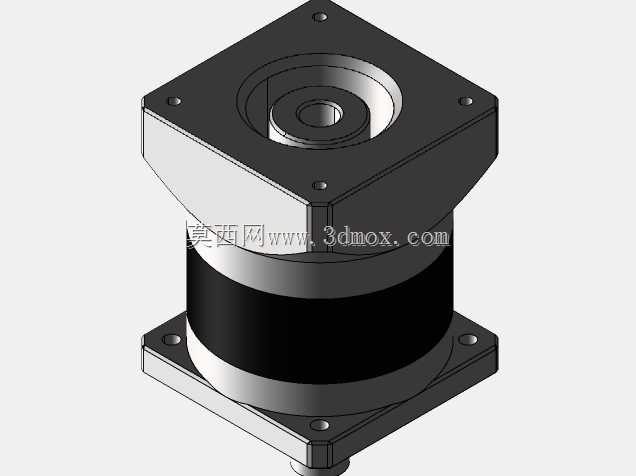

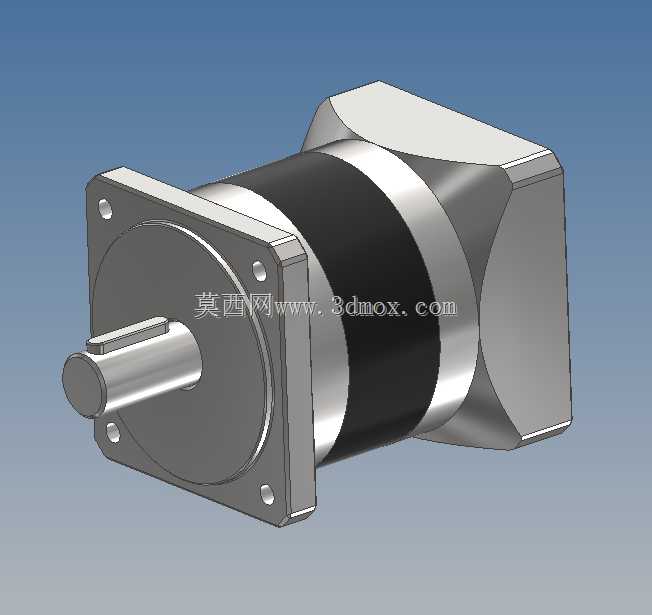

Nema34高精度行星减速齿轮箱

　　在自动化产线的进给轴、小型数控设备的回转驱动、包装机械的分度执行机构以及各类需要大扭矩低背隙输出的传动场景中，步进电机或者伺服电机直连负载往往会遇到输出扭矩不足、转动惯量匹配差、低速运行抖动明显的问题，这台适配Nema34规格电机的10:1速比行星齿轮箱，正是为解决这类传动痛点完成的结构设计。

　　从安装边界来看，这款减速箱的法兰安装外框尺寸为90mm×90mm，和标准86系列步进电机的前端安装孔位完全匹配，整机沿轴向的总长度为110mm，在布局紧凑的设备舱内不需要预留过长的安装空间。输出端采用键槽连接形式，输出轴直径为20mm，轴伸长度40mm，轴端的平键结构可以在传递大扭矩时避免轴和负载联轴器之间出现打滑空转；输入端的轴孔直径为14mm，输入轴适配长度区间为30mm到40mm，内置的输入轴联轴器可以直接抱紧标准Nema34步进电机、无刷直流电机以及同规格伺服电机的输出轴，不需要额外定制转接法兰，现场装配时只需要对准电机轴和减速箱输入孔，锁紧电机端面的四颗安装螺丝即可完成对接，同轴度公差由箱体内的轴承位加工精度保证，省去了人工调校同轴度的工序。

　　内部传动采用直列行星轮系布局，10:1的减速比由一级太阳轮、三组均匀分布的行星齿轮以及内齿圈配合实现，行星轮的销轴通过集成在输出端的行星架承载，运转时三个行星轮同时啮合分担载荷，相比普通平行轴减速箱，齿面接触应力被均匀分散，整机的额定允许输出扭矩可以达到39牛米，瞬时峰值扭矩可以承受78牛米的负载冲击，在输送带启停、工装夹具快速夹紧这类存在冲击载荷的工况下，不会出现断齿或者行星架变形的问题。传动精度方面，整机的回程间隙控制在15弧分以内，对于需要点位定位的分拣机构、数控雕刻机的Z轴提升、3D打印设备的挤出驱动这类场景，反向锁止时的空程量极小，不会因为背隙过大导致定位偏移；传动效率在空载状态下可以达到96%，电机输出的动力经过轮系减速后损耗极低，不会因为减速箱自身发热导致电机驱动器出现过热报警。

　　箱体的外壳采用分段式结构，靠近输出端的法兰段为方形安装面，四个角预留沉头安装孔，可以直接从正面锁螺丝固定到设备的安装立板上，也可以反向从背板穿螺丝锁紧；中段的壳体为阳极氧化铝合金材质，表面做黑色哑光处理，在车间多粉尘的环境下不容易沾附油污，壳体内部的轴承位采用一次装夹镗孔加工，前后两端的支撑轴承同轴度控制在0.02mm以内，高速输入时行星轮运转平稳，整机运行噪音低于60分贝，在实验室设备、办公周边的自动化装置旁运行不会产生明显的噪声干扰。防护等级达到IP54，箱体的拼接面、输出轴的伸出位置都加装了密封胶圈和油封，日常车间里的飞溅冷却液、漂浮粉尘不会进入箱体内腔，出厂时内腔已经填充好长效润滑脂，额定运行寿命可达20000小时，日常使用不需要定期开盖补充润滑脂，维护成本极低。

　　在做整机三维建模的时候，结构工程师特意把输入端的对接腔尺寸和市面主流86步进电机的前端止口做了参数化关联，更换不同品牌电机时只需要调整止口配合公差，不需要改动箱体主体结构；输出轴的键槽尺寸、轴伸长度也按照通用联轴器标准设计，后续搭配同步轮、链轮或者联轴器时可以直接选用标准件，不需要单独定制传动连接件。这类减速箱在实际选型时，通常搭配扭矩4牛米到8牛米的86步进电机，经过10倍减速增扭后，输出端扭矩可以覆盖30牛米到60牛米的区间，完全满足中小型自动化设备的重载驱动需求，同时轮系的惯量匹配作用可以把负载侧的转动惯量折算到电机端缩小100倍，让高速启停的伺服系统运行更加平稳，不会出现负载惯量过大导致的伺服报警、定位震荡问题。
