Teknomotor ATC71 ISO30自动换刀电主轴结构

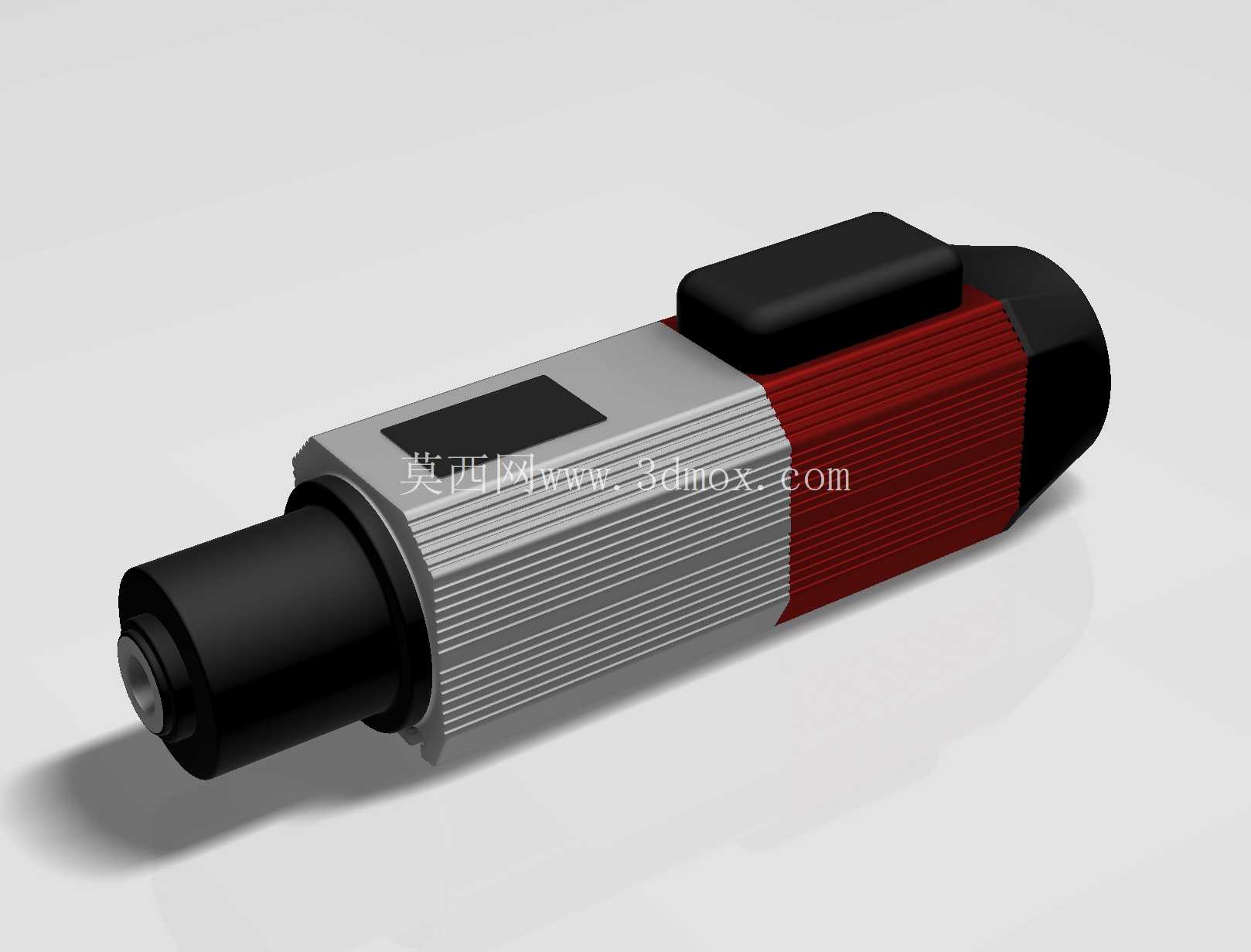

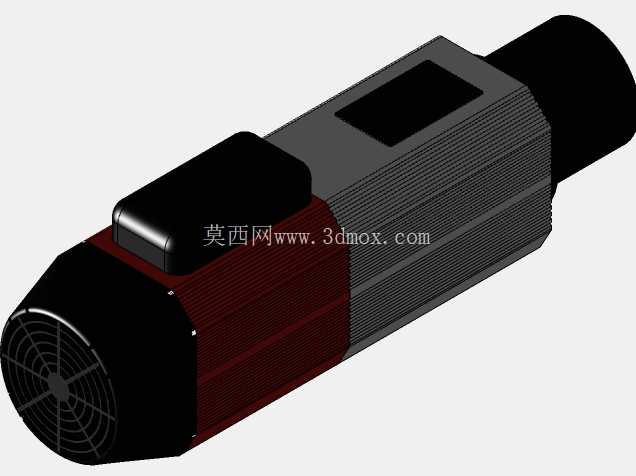

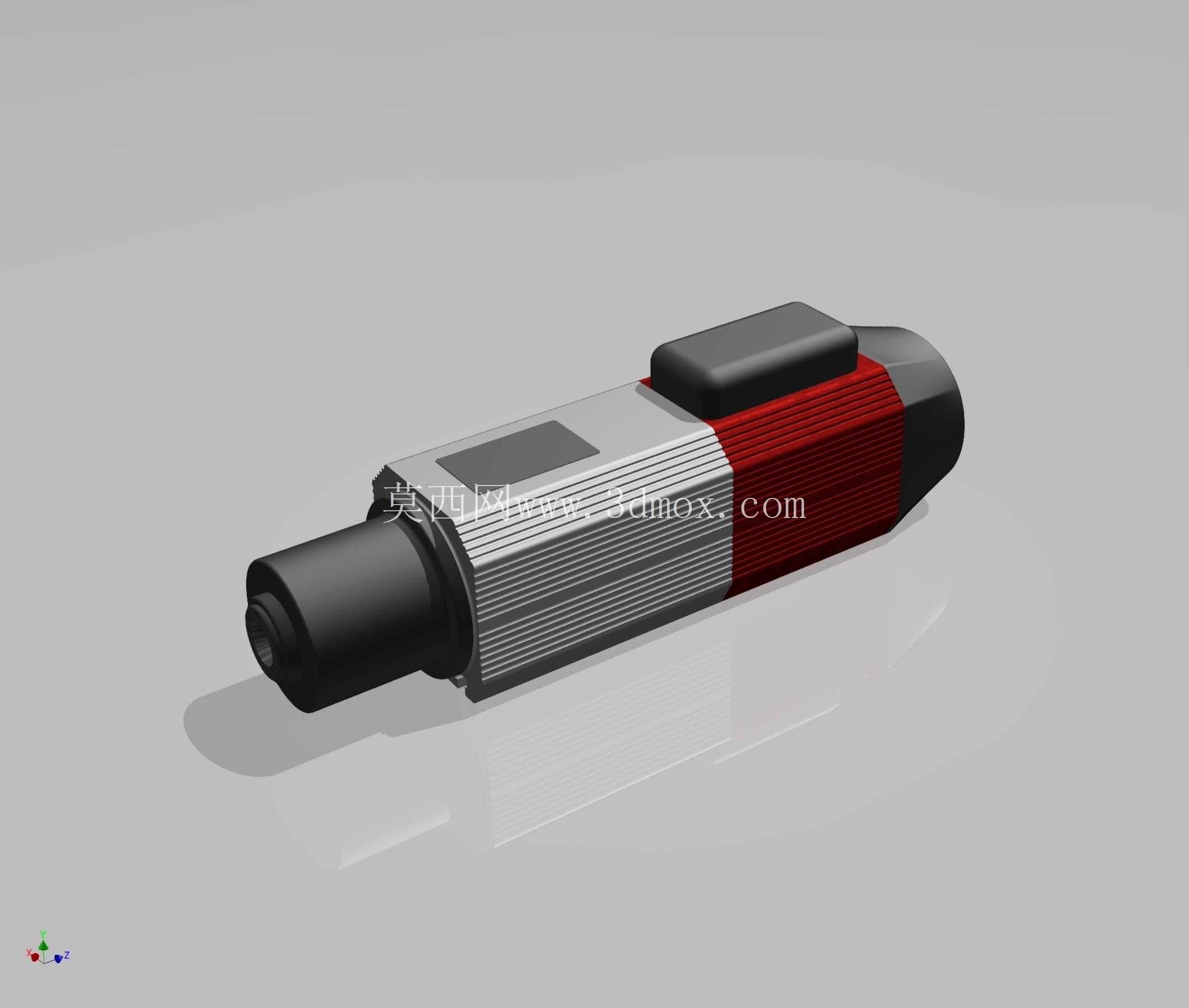

　　在木工定制家具生产线、铝型材深加工、工程塑料切削加工的自动机床布局中，电主轴的选型直接决定整线加工节拍与成品精度，这款适配ISO30刀柄的ATC71系列电主轴，就是针对紧凑安装空间下的高功率输出需求开发的核心功能部件。从结构设计逻辑来看，研发团队优先平衡了刚性、换刀响应速度与电气性能三者的边界：整体采用分段式壳体布局，前段为黑色端盖结构，集成ISO30刀柄的锁紧机构与密封组件，能有效阻挡加工过程中产生的木屑、铝屑、切削液侵入主轴内部，延长轴承组的维护周期；中段壳体设计有密集的轴向散热筋，既可以通过增大壳体表面积提升自然散热效率，也能适配加装风冷外罩的安装方案，满足长时间满负荷切削的散热需求；后段的红色壳体区域集成了动力接线端子与状态检测元件的接口，顶部凸起的接线盒采用倾斜安装角度，在紧凑的机床滑座安装空间内，能避免走线与周边防护钣金、拖链产生运动干涉。

　　从安装边界来看，这款电主轴的整体径向尺寸控制在适配小型自动机床滑座的范围内，不需要对现有设备的安装板做大规模改造即可完成替换，轴向总长经过优化，在集成自动换刀机构的前提下，不会过多占用Z轴的有效加工行程。主轴的安装定位面经过精密加工，端面跳动与径向跳动参数满足高速切削的精度要求，安装法兰的孔位采用通用化布局，能适配市面上多数主流的主轴夹座安装方案，降低设备改造的适配成本。

　　在实际加工场景中，这款电主轴的自动换刀结构能配合机床的刀库完成秒级换刀动作，不需要人工干预即可完成铣削、钻孔、倒角等多工序的连续加工，大幅提升批量加工的生产效率。针对木材加工场景，主轴的动平衡等级适配高速切削要求，加工过程中不会因为木屑粘附产生额外振动，能保证板材切割面的光滑度，减少后续打磨工序的工作量；在铝件切削场景中，主轴的刚性结构能承受较大的切削进给量，不会因为切削力过大产生振刀纹，保证铝件加工的尺寸精度与表面质量；在塑料件加工场景中，主轴的转速区间适配塑料切削的线速度要求，不会因为转速过高导致塑料切削面熔融，也不会因为转速过低产生毛边。

　　从内部结构设计来看，主轴的轴承组采用预紧力可调的布局方案，能根据不同的加工材质调整预紧力大小，兼顾高速轻切削与低速重切削的使用需求；换刀机构采用气压驱动的锁紧结构，响应速度快，锁紧力稳定，能保证高速旋转过程中刀柄不会出现松动，避免加工过程中出现掉刀、偏摆的问题。电气部分的绕组采用耐高温绝缘设计，能长时间在高负荷状态下稳定运行，内置的温度传感器能实时监测绕组温度，配合机床的控制系统实现过热保护，避免主轴因为过载出现烧毁的问题。

　　在设备集成过程中，这款电主轴的接线方式采用快插接口设计，能减少现场接线的工作量，接线盒的防护等级满足车间加工环境的使用要求，不会因为粉尘、切削液飞溅导致电气故障。主轴的整体重量经过优化，不会给Z轴的伺服进给系统带来过大的负载，能保证Z轴快速移动的响应速度，提升设备的整体动态性能。对于结构设计工程师来说，在做小型自动机床、数控雕铣设备的布局设计时，可以直接参考这款主轴的安装尺寸做安装板、防护钣金的结构设计，不需要额外做复杂的适配结构，能缩短设备的研发周期；对于设备选型工程师来说，这款主轴的性能参数能覆盖多数常规的木工、铝件、塑料件加工需求，在紧凑空间内实现高功率输出，是小型自动化加工设备主轴选型的可靠方案。
