带顶部挂架辊筒台面轨道手推车

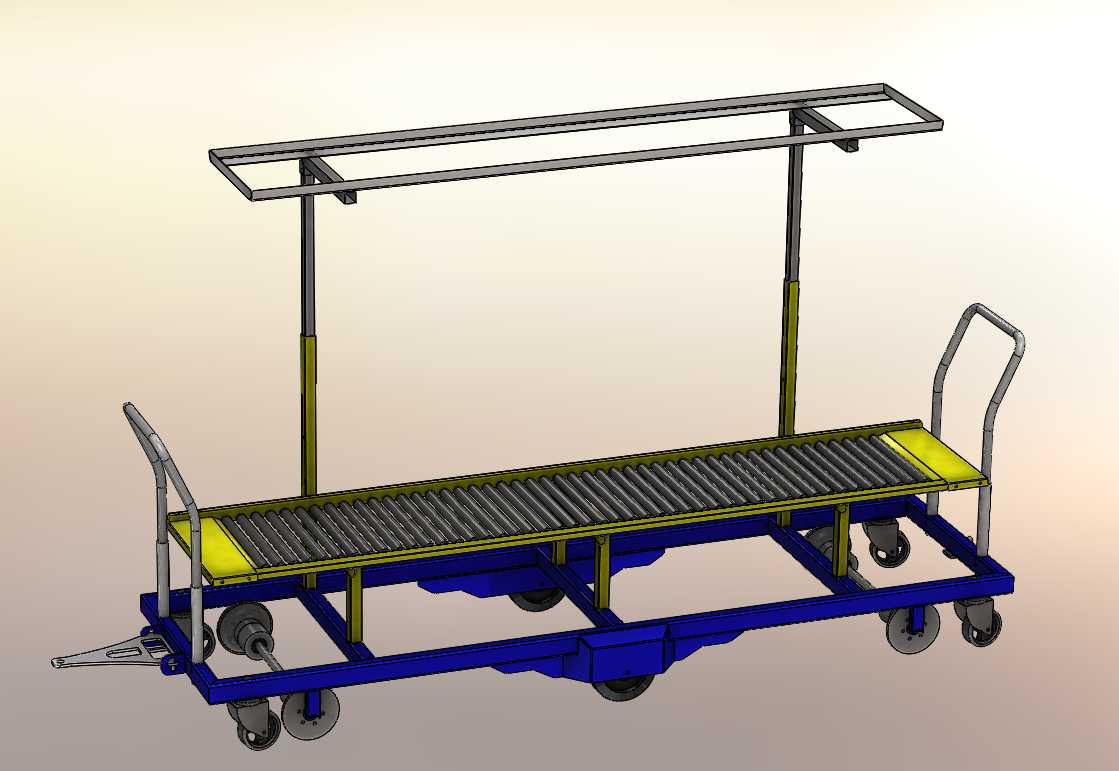

　　这款带顶部挂架的辊筒台面轨道手推车，主要面向车间内固定轨道线路的物料转运场景设计，常见于电子元器件组装线、变压器生产车间的工序间物料接驳，也可适配轻工制造、汽配加工行业的线边物料配送需求，区别于普通无轨手推转运车，它依靠底部的轨道轮卡在预设的轻型地轨上行走，不会出现走偏、脱轨的问题，长距离重复往返转运时的行进一致性远高于普通万向轮手推车，能大幅降低操作人员的推行对位难度。

　　从功能结构来看，台面采用密集排布的无动力辊筒设计，辊筒间距控制在30mm以内，可承托带平整底面的周转箱、工装托盘，上下料时只需轻推物料即可在台面上滑动，无需整箱抬升搬运，能有效降低作业人员的搬运动作强度，台面两端设置了黄色的限位挡边，可避免物料在转运过程中从辊筒两端滑落；台面下方的蓝色车架为型钢焊接结构，主承重梁采用矩形管焊接成型，轮组安装位做了加强筋补强，可承受单台500kg以内的额定载荷，轮组包含四组轨道行走轮，其中两组带侧向导轮，可卡在轨道侧面抵消横向偏移力，车架前端设置了牵引挂钩，既可以单人推行，也可多台串联后由牵引车头拖动，适配批量物料的长线路转运需求。

　　顶部的挂架采用可升降式立柱设计，立柱下段为黄色涂装的套管结构，上段为金属方管，通过侧面的锁紧旋钮可调整挂架的整体高度，适配不同长度的悬挂类物料，比如线束、长条型工装挂具、袋装零配件等，挂架顶部为矩形框式结构，可搭配S型挂钩悬挂物料，也可临时放置轻质的作业指导书文件夹、小型工具盒，拓展了单车的物料承载类型，不用额外搭配随行工具车。车架一侧设置了弯管成型的推行扶手，扶手高度符合人体工程学设计，握持位置做了圆弧过渡，推行时手腕无需过度弯折，长时间操作不易产生疲劳感。

　　设计过程中优先考虑了车间狭窄通道的通行适配性，整车宽度控制在800mm以内，长度控制在1800mm以内，可适配多数生产车间1m宽的人行通道与轨道间距，安装时只需确认轨道的轨距与轮组的导向轮间距匹配即可，无需对现有车间地面做大规模改造，轨道采用普通轻型角钢即可铺设，整体改造成本较低。车架底部预留了脚轮安装位，如果后续需要脱离轨道使用，也可更换为万向脚轮作为普通平板手推车使用，结构拓展性较强。

　　细节设计上，所有焊接位置都做了焊后打磨处理，没有尖锐的焊渣凸起，避免刮伤操作人员或物料外包装，辊筒两端的轴承采用免维护的深沟球轴承，转动阻力小，长期使用无需频繁注油维护，挂架的升降套管内设置了尼龙衬套，调整高度时不会出现金属卡顿、异响，锁紧旋钮采用大尺寸塑料头，无需工具即可徒手完成松紧操作。整车的涂装采用分色设计，主体车架为蓝色，运动调整部件为黄色，符合车间设备的安全色识别规范，操作人员可快速识别可调整部位与固定承重部位，降低误操作概率。

　　在实际使用场景中，这类轨道手推车通常会沿着生产线旁的固定轨道循环运行，每个工位旁设置停靠定位块，推车到达工位后可通过前端的牵引卡扣卡在定位块上，不会因为台面辊筒的滑动导致整车移位，操作人员可直接从台面上取用工位所需的物料，用完的空周转箱可直接推回辊筒台面，随推车流转到上料端重新装填，形成闭环的物料流转线路，相比传统的人工搬运周转箱模式，单条生产线可减少2-3名专职物料配送人员的工作量，同时能避免物料搬运过程中出现的掉落、磕碰问题，尤其适合对物料外观防护要求较高的电子类、精密配件类生产场景。
