小型车辆转向操纵方向盘总成结构

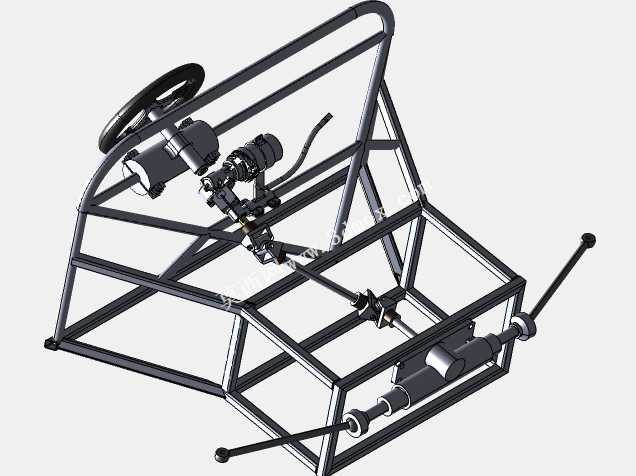

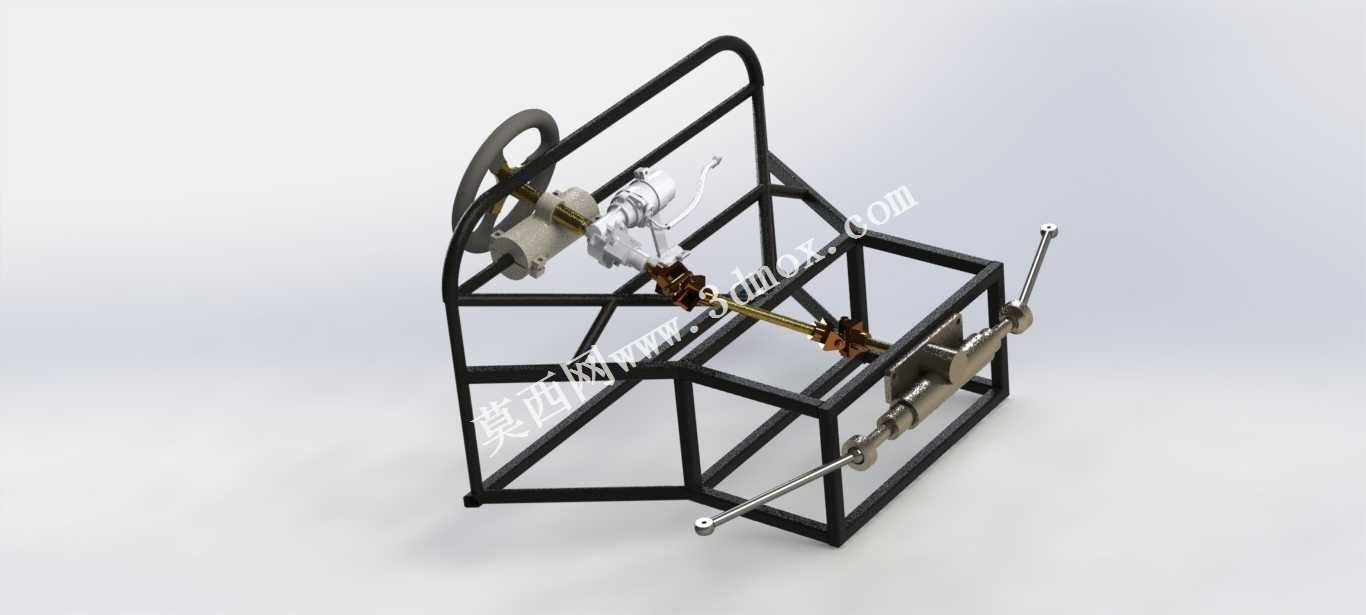

该结构主要面向小型非道路代步车辆、低速作业小车、概念实验样车的转向系统开发场景，承担车辆行驶过程中转向指令输入、转向力矩传递、行驶方向精准控制的核心功能，是小型车辆操纵系统中直接与驾驶员交互的关键部件总成。整套结构集成了方向盘操纵端、转向力矩传递轴系、齿轮换向传动组、转向执行拉杆以及配套安装固定车架，完整还原了小型车辆转向系统从指令输入到动作执行的全链路机械结构，可用于小型车辆转向系统的原理验证、结构教学演示、概念样车前期方案匹配等场景。在功能特性上，该总成采用纯机械传动结构，无需额外助力辅助即可完成转向力矩的传递与换向，方向盘的转动通过转向轴传递至锥齿轮换向组，将纵向的转动转化为横向的转向拉杆往复动作，带动转向轮完成偏转，结构简单可靠，维护成本极低，适配低速行驶的小型车辆使用需求，能够在常规铺装路面、平整作业场地内实现稳定的转向操控，转向虚位控制在合理范围内，操纵手感清晰直接。在设计思路上，该结构优先考虑小型车辆的轻量化与装配便捷性需求，整体安装框架采用标准型材拼接而成，无需复杂的定制化冲压焊接结构，各传动部件均采用模块化设计，转向轴、齿轮组、拉杆部件均可独立拆分更换，降低了后期维护的配件成本；传动路径设计尽可能缩短力矩传递距离，减少传动过程中的力矩损耗，同时在各转动铰接位置预留了润滑注油空间，保障长期使用下的转动顺畅度，避免卡滞问题。在外形尺寸与安装边界上，整套总成的安装框架采用矩形轮廓设计，横向宽度适配小型车辆的前部驾驶舱安装空间，纵向长度覆盖从驾驶位方向盘安装点到前桥转向执行端的距离，方向盘安装高度符合常规坐姿下的人体操纵范围，转向拉杆的两端连接位置预留了可调长度的螺纹段，可根据不同车型的轮距参数调整拉杆总长度，适配不同宽度的小型小车安装需求，整体安装固定点均设置在框架底部的型材上，可直接与车辆底盘的前部安装位通过螺栓固定，无需额外设计复杂的转接支架，大幅降低了整车装配的适配难度。
