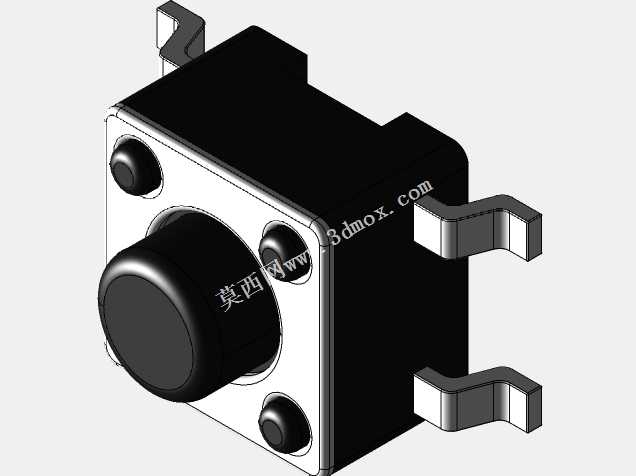

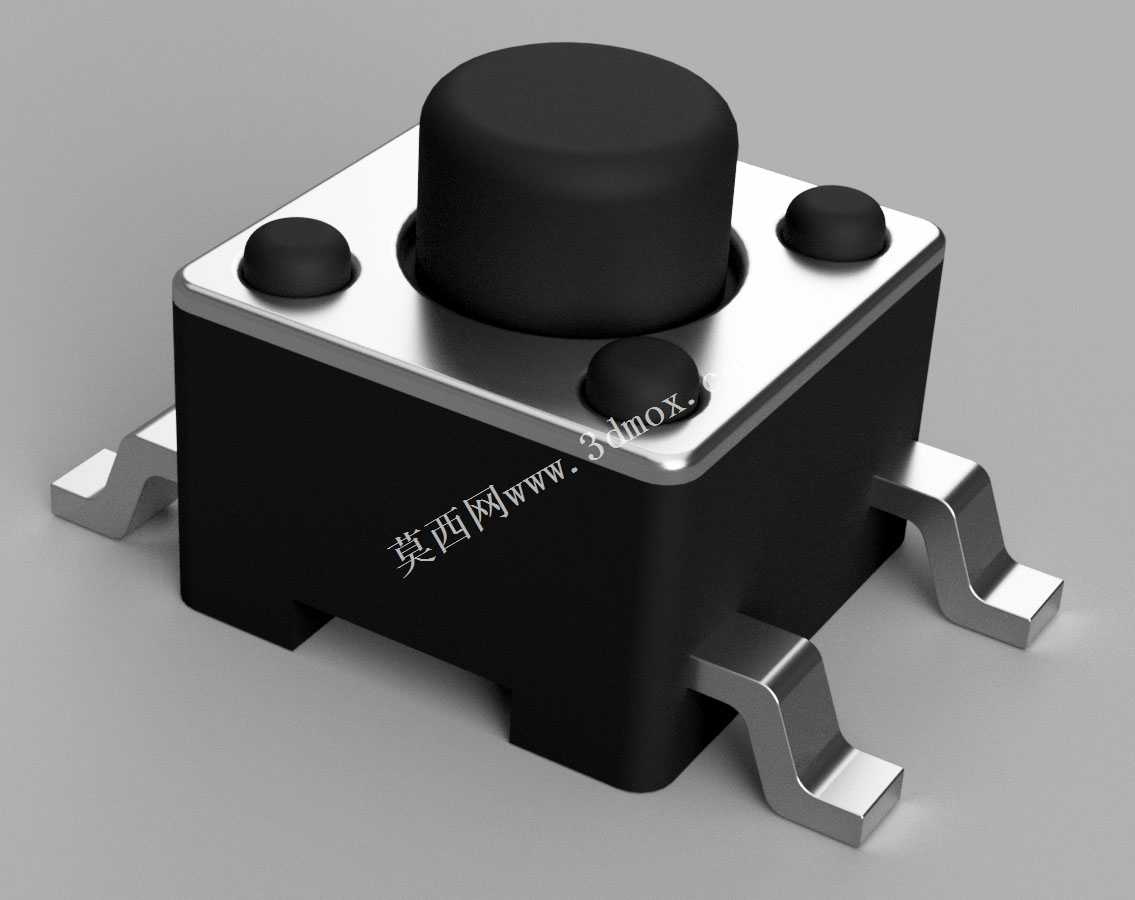

4.5mm表贴式轻触按键开关结构设计

这款4.5mm规格的表贴式接触开关，是消费电子、工控控制板卡领域应用极为广泛的基础输入元件，日常接触的智能家电控制面板、便携数码设备侧键、工业控制器操作按键、车载小型功能按键中，都能见到这类元件的身影，它承担着人机交互中最基础的通断信号触发功能，是电路回路中实现短时信号接通的核心小型部件。从实际使用场景来看，这类开关需要适配自动化SMT贴片产线的高温回流焊工艺，在整机装配完成后，要承受数万次的按压循环而不出现接触不良、按键卡滞、弹力衰减的问题，同时还要在不同温湿度环境下保持稳定的接触电阻，避免信号误触发或者触发无响应的情况。在产品功能特性设计上，这款开关采用四脚表贴的固定结构，四个金属焊脚从本体侧部延伸而出，焊接后能够与PCB板形成稳固的机械连接，既可以承受垂直方向的按压力度，也能抵御一定程度的侧向受力，避免日常使用中按键受外力偏移导致的引脚脱焊。开关顶部的主按键采用圆弧过渡的柱形结构，按压行程控制在适配日常手指操作的舒适区间，配套的弹性接触结构隐藏在黑色绝缘本体内部，既可以隔绝外界灰尘、潮气对内部触点的侵蚀，也能保证按压时的清晰手感反馈，让使用者可以明确感知到按键触发的节点。本体顶部金属盖板上设置的三个小型凸点，是装配过程中的定位结构，在开关本体与盖板压合组装时，能够实现精准对位，避免盖板偏移导致的按键活动卡滞，同时金属盖板也可以为内部结构提供足够的支撑强度，分散按压时的受力，延长整体使用寿命。从外形尺寸与安装边界来看，这款开关本体边长控制在4.5mm的紧凑尺寸范围内，整体高度适配薄型化电路板的装配需求，不会占用过多的板上空间，四个焊脚的伸出长度与焊盘位置完全匹配行业通用的表贴封装尺寸，设计人员在进行PCB Layout时可以直接套用标准封装，不需要额外调整焊盘位置，能够有效缩短硬件设计的周期。开关本体采用耐高温的绝缘工程塑料材质，可以承受SMT贴片过程中的高温烘烤而不变形、不融化，金属部件全部采用抗氧化的镀层处理，避免长期存放或者使用过程中出现氧化锈蚀导致的接触失效问题，内部触点采用高导电率的金属材料，接触电阻极低，能够满足小电流信号回路的传输需求，不会因为触点压降导致信号传输异常。在设计思路上，这款开关完全围绕量产可靠性与使用耐久性展开，没有多余的冗余结构，每一处结构设计都对应实际生产与使用中的需求：绝缘本体的卡扣结构与金属盖板紧密配合，不需要额外的粘接工序就可以实现牢固装配，适合大规模自动化生产；引脚的弯折角度经过精准计算，焊接时可以与焊盘充分贴合，减少虚焊、假焊的概率；按键的弹力曲线经过反复调校，既不会因为按压力度过大导致操作手感生涩，也不会因为弹力过小容易出现误触，能够适配绝大多数消费电子与工业控制场景的使用需求。
