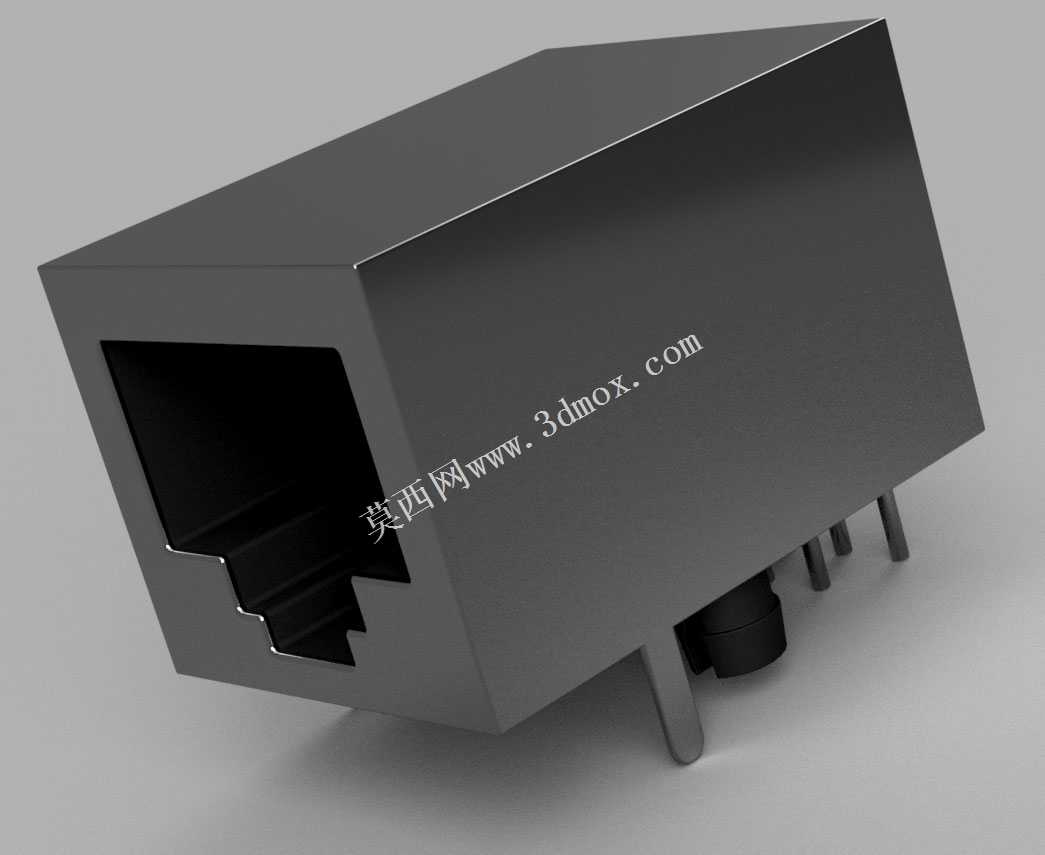

单端口无灯PCB安装RJ45网络插座结构

这款单端口RJ45插座是面向PCB板载安装场景设计的以太网接插部件，主要应用于工业控制板卡、嵌入式通讯设备、小型网络终端、物联网网关、消费类电子主板等需要实现有线以太网连接的硬件产品中，承担设备与网线之间的物理连接、信号导通传输的核心作用，是有线网络通讯链路里最基础的板端连接载体。从实际使用场景来看，这类无LED指示灯的版本多用于设备内部集成、对面板指示灯无外置需求、或是指示灯单独排布在设备外壳面板的设计方案中，相比带灯版本结构更紧凑，占用PCB板面空间更小，能适配内部空间局促的紧凑型硬件设计。产品功能上，它完全匹配标准RJ45水晶头的插拔锁定结构，插入水晶头后自带的弹片卡扣可实现连接锁止，避免日常使用中网线受拉扯意外脱落，内部的插针按照以太网信号定义排布，可稳定传输百兆乃至千兆以太网信号，插针尾部采用直插式引脚设计，可直接穿过PCB预留安装孔通过波峰焊完成焊接固定，底部的塑料定位柱可在焊接前卡入PCB对应的定位孔中，精准固定插座位置，避免焊接过程中出现偏移歪斜。设计思路上，整体采用全包式金属屏蔽外壳结构，外壳为一体冲压弯折成型，可有效屏蔽外界电磁信号对网络传输的干扰，同时提升插座整体结构强度，抵御多次插拔带来的结构形变；内部的胶芯部分采用耐高温绝缘工程塑料注塑成型，可耐受波峰焊时的高温环境，不会出现受热变形、插针移位的问题，胶芯内部的接触端子采用弹性铜合金材质，表面做镀镍镀金处理，既保证多次插拔后的接触弹性，也能避免长期使用出现氧化导致接触不良。外形尺寸与安装边界方面，整体为规整的长方体结构，前端开口完全对齐标准RJ45水晶头的插入尺寸，引脚伸出长度适配常规1.6mm厚度PCB的焊接要求，定位柱高度与PCB厚度匹配，安装时仅需在PCB上预留对应引脚过孔、定位孔以及屏蔽壳接地焊盘即可，插座本体在PCB板面以上的占用高度较低，不会和周边布置的 taller 电子元件产生空间干涉，水平方向的占用边界刚好覆盖单端口网络接口的最小需求，周边预留0.8mm以上的安全间距即可完成板上布局，非常适合高密度排布的板卡设计使用。
