卧式直角弯脚带定位微动开关结构

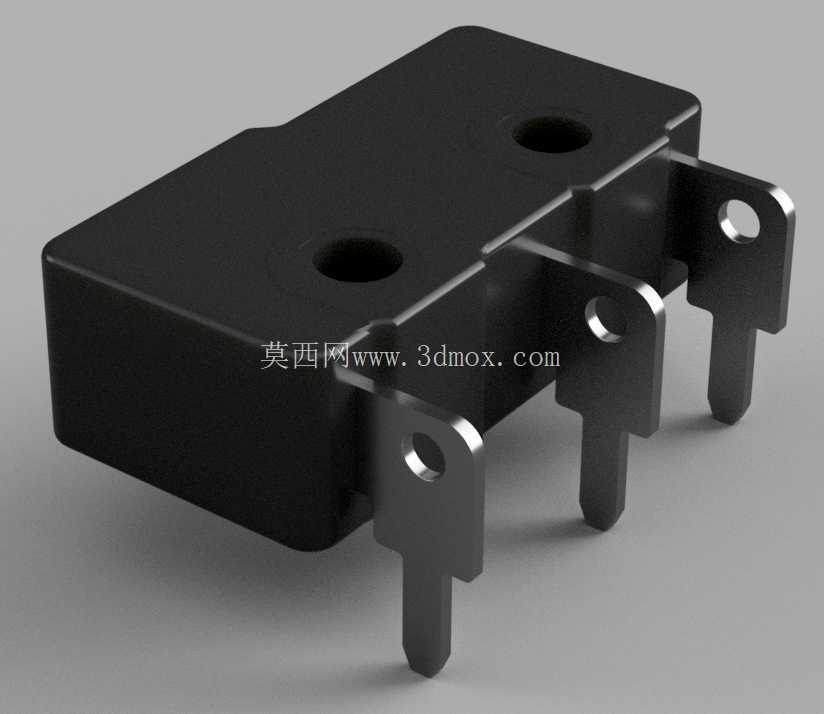

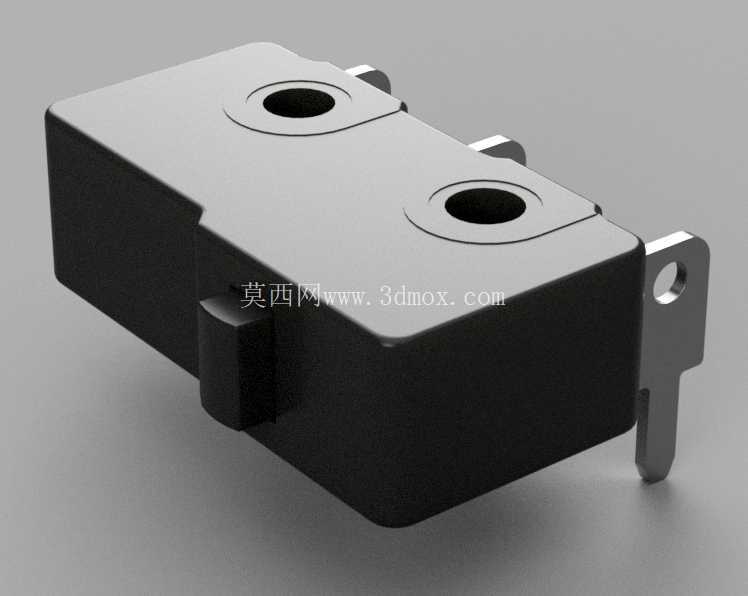

　　这款直角微动开关的结构设计，核心围绕PCB侧装场景的空间约束展开，区别于常规直插式微动的垂直安装逻辑，弯脚引脚采用90度弯折成型，可直接贴合在电路板边缘完成焊接，不需要额外预留引脚垂直伸出的高度空间，在薄型控制器、小型家电控制板、外设输入模块这类对竖向安装尺寸有严格限制的场景里，能大幅压缩整体堆叠高度。开关本体的基座采用耐温工程塑料注塑成型，表面做了哑光磨砂处理，两个定位孔设置在基座顶面的同一直线上，安装时可以穿过定位柱或者螺丝完成预固定，避免焊接过程中开关偏移导致的引脚对位偏差，也能在长期受按压冲击的工况下，限制开关本体的位移，保证触发位置的一致性。

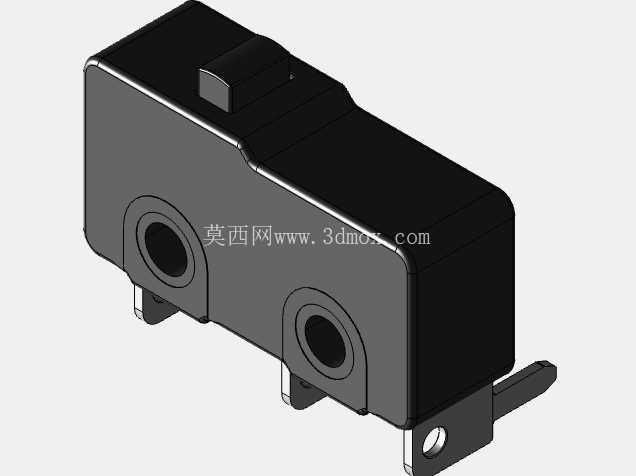

　　从结构布局来看，开关的触发按键设置在基座侧端，按压行程控制在短行程区间，触发压力经过调校，既不会因为压力过小导致运输、装配过程中的误触发，也不会因为压力过大增加操作端的负载，适合作为设备门盖闭合检测、机械行程限位、外设按键输入这类需要频繁通断信号的场景使用。引脚部分采用镀锡铜材，弯折处做了圆角过渡处理，避免弯折应力集中导致的引脚断裂，焊接端的平整度经过管控，过波峰焊或者手工焊接时都能保证焊锡浸润均匀，不会出现虚焊、连焊的问题。基座侧面的金属挂耳是额外的辅助固定结构，在震动较强的使用场景下，可以穿过细螺丝将开关进一步锁附在安装支架上，比仅靠引脚焊接固定的结构抗震动性能提升明显，能适配工业控制类设备的复杂工况。

　　开关内部的触点采用银合金材质，接触电阻低，通断寿命满足常规民用、工业场景的使用要求，触发时的动作干脆，没有明显的行程虚位，作为位置反馈元件使用时，信号响应的一致性较好。在建模过程中，需要重点关注几个安装边界尺寸：首先是两个定位孔的中心距，这个尺寸直接决定了PCB上对应定位孔的开孔位置，偏差超过0.1mm就会出现安装卡滞；其次是弯脚引脚的伸出长度和引脚间距，要匹配标准PCB的焊盘间距设计，引脚末端的倒角处理方便插装时顺利导入焊盘孔；还有按键的中心高度和按压方向，要和外部触发结构的运动路径对齐，避免出现偏磨、按压卡滞的问题。

　　基座的外壳合模线设置在侧面非安装面，不会影响顶面和安装底面的平面度，安装时和PCB或者安装面的贴合间隙可以控制在很小的范围内，不会出现倾斜。另外，开关本体的绝缘性能满足低压控制电路的要求，引脚之间、引脚和金属固定件之间的爬电距离符合安规要求，用在220V以下的控制回路中不需要额外做绝缘隔离处理。在实际选型应用中，这类直角微动开关常被用在鼠标侧键、3D打印机限位触发、小型家电门盖检测、游戏机按键、工控设备位置反馈等场景，相比直插式微动，它的安装方向更灵活，不需要在PCB上预留竖向的安装空间，能让整体设备的结构做的更紧凑。建模时还原的细节还包括按键和基座之间的配合间隙，这个间隙控制在合理范围内，既可以保证按键活动顺畅，不会因为温湿度变化出现热胀卡滞，也能避免过大的间隙导致灰尘、杂物进入开关内部影响触点寿命。基座底部的平面度公差也做了管控，焊接时和PCB表面贴合紧密，不会出现一端翘起导致的引脚焊接高度不一致问题。金属挂耳的开孔位置和孔径也做了标准化设计，适配常用的M2小螺丝固定，不需要额外定制紧固件。
