台式微型数控雕刻切割加工设备结构

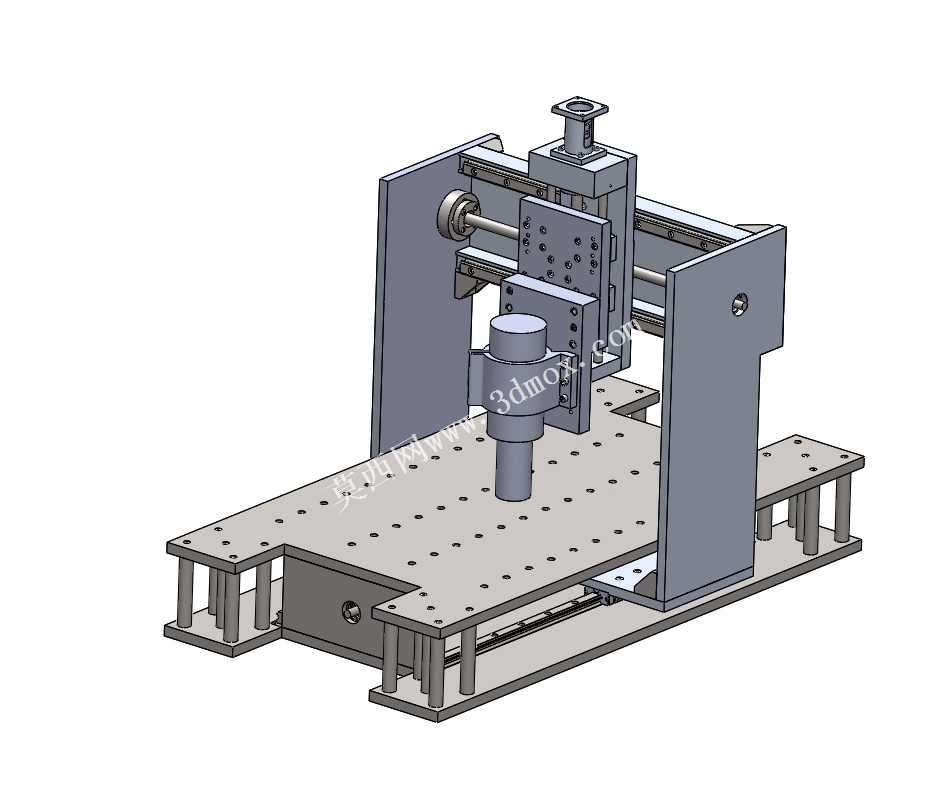

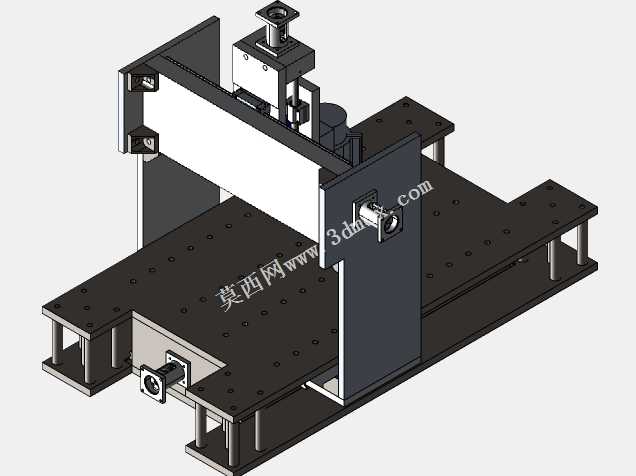

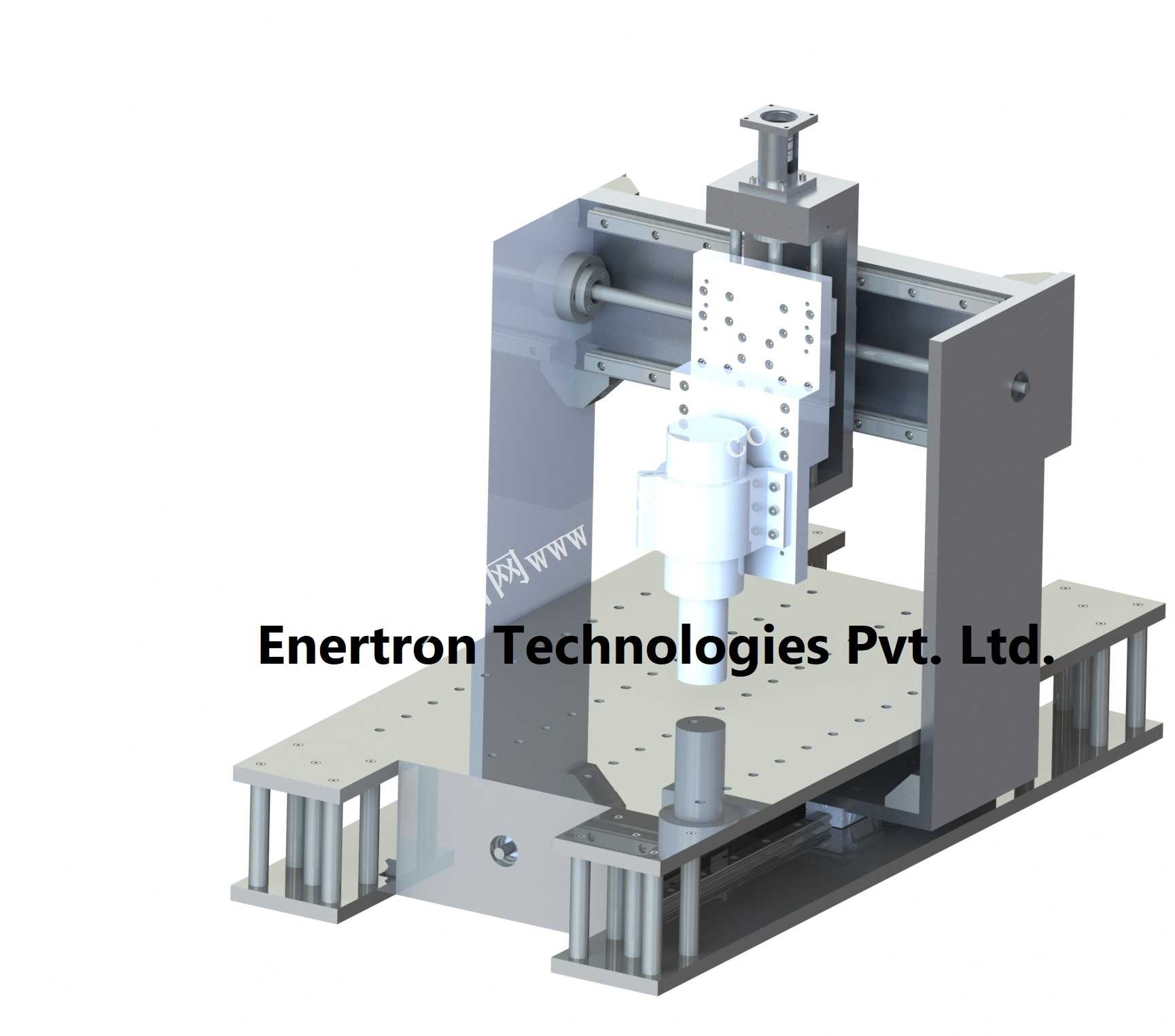

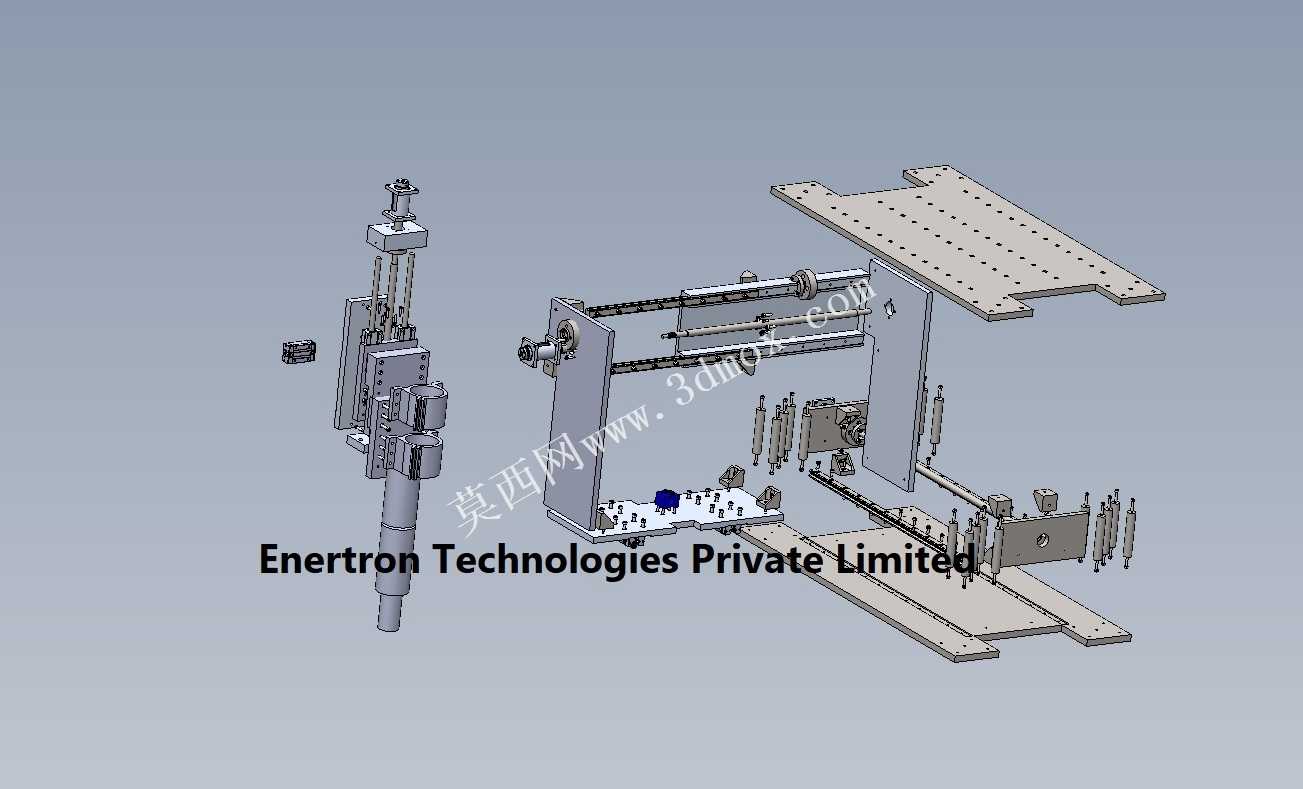

这款台式微型数控加工设备，主要面向小型加工场景、个人DIY创作、教学实训以及小批量定制加工领域，可覆盖木工手作、广告标识制作、工艺礼品加工、教学实验演示等多种应用场景，能够满足小尺寸工件的精密加工需求，填补了大型工业数控设备无法适配的小空间、小批量、低投入加工场景的空白。设备实际用途集中在软质及中等硬度材料的成型加工，可对木材、亚克力、软铝等常见加工材料完成平面雕刻、轮廓切割、浅槽铣削、图案刻绘等加工工序，无论是制作木质印章、亚克力标识牌、小型木质摆件，还是完成PCB板轮廓铣削、教学样件加工都能适配，加工过程中可通过数控系统预设走刀路径，无需人工手动操作刀具进给，大幅降低小型加工的操作门槛。从功能特性来看，设备采用龙门式移动结构，主轴组件搭载在可沿X、Y、Z三个方向精准移动的滑台上，三个轴向均配置直线导轨作为运动导向部件，保证进给过程的平顺性与定位精度，主轴部分预留了标准刀具装夹接口，可根据加工需求更换不同规格的铣刀、雕刻刀，适配不同材料的切削参数要求；工作台面采用带阵列安装孔的平板结构，可通过压块、夹具快速固定不同外形的待加工工件，台面下方设置支撑立柱增强整体承载刚性，避免加工过程中台面震颤影响加工精度。设计思路上优先兼顾了设备的紧凑性与刚性平衡，整体框架采用钢板拼接式结构，两侧立式支撑臂与底部基座、顶部横梁形成稳定的框式受力结构，在尽可能缩小设备整体占地面积的同时，保证切削过程中结构不会产生过量形变；走线、驱动组件均内置在框架结构内部，既避免加工碎屑落入传动部件影响运行寿命，也让设备整体外观更整洁，减少外部磕碰对传动部件的损伤。从安装边界与尺寸适配来看，设备整体采用台式布局，无需额外做地基固定，可直接放置在常规工作台面上使用，整体占地尺寸适配普通家用工作台、实训操作台的摆放空间，安装时仅需预留出前后左右的操作维护空间，以及上方的主轴升降余量即可完成部署；各轴向的行程设计匹配小型工件的加工尺寸范围，既不会因为行程过大造成设备结构冗余，也能覆盖绝大多数小型加工件的尺寸需求，设备的进料高度预留了足够的装夹空间，可适配不同厚度的工件装夹需求，无需额外垫高或改造工作台即可完成常规厚度材料的加工。
