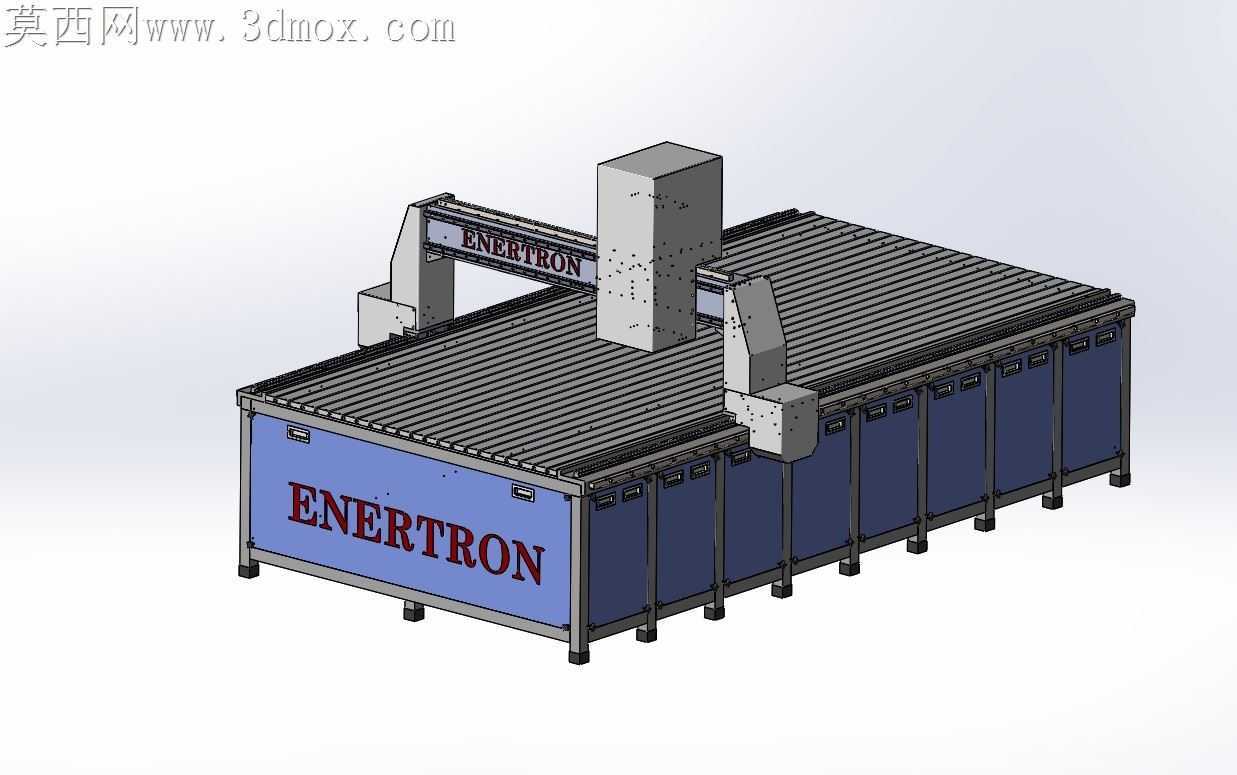

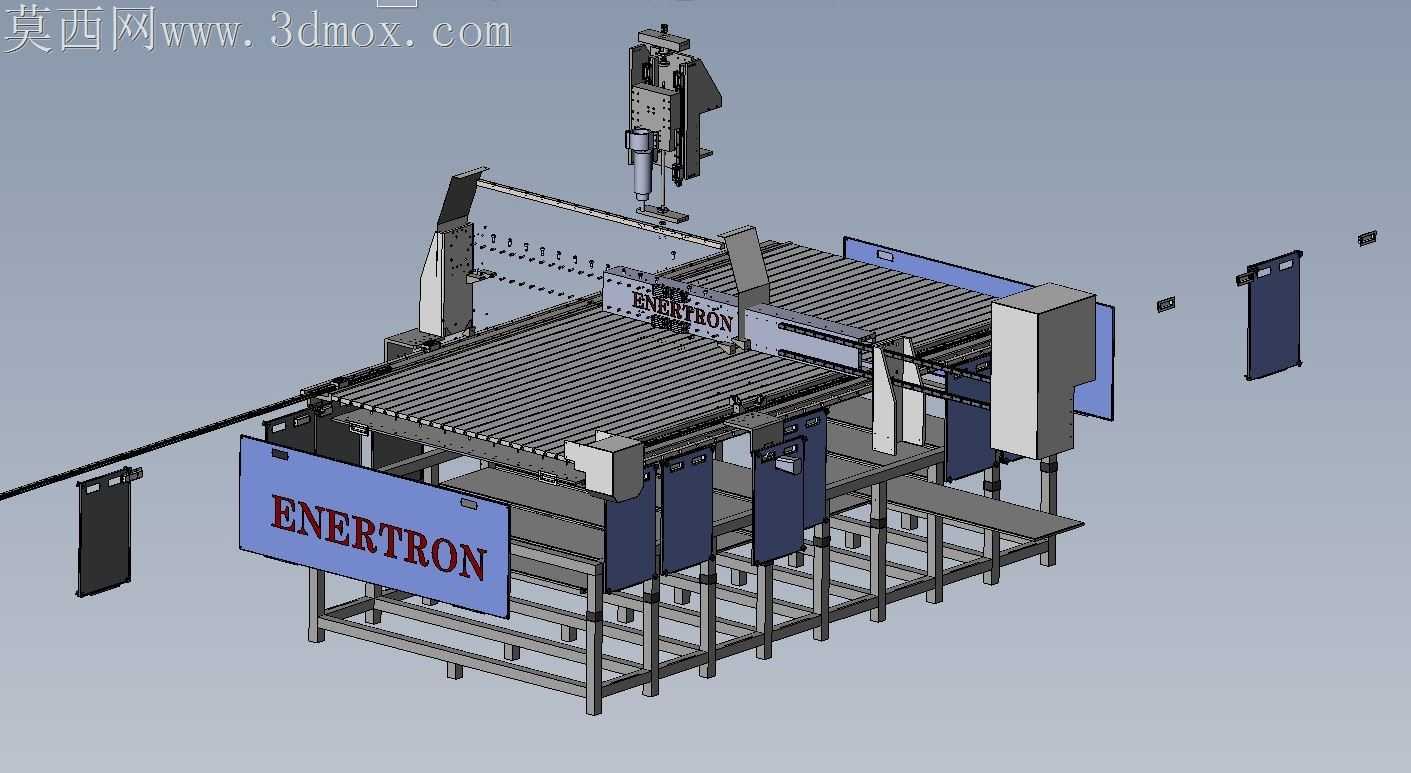

大台面龙门式数控木工刨铣加工设备

木工加工现场长期被大尺寸板材装夹偏移、长行程加工抖动、多工序切换反复定位的问题困扰，这款设备的结构设计从根源上回应了这些一线加工的痛点。床身采用分段式箱型焊接结构，侧壁预留的等距安装槽直接适配快换式防护板，日常清理木屑时无需拆解整侧护罩，单块护板通过快拆卡扣固定，单人两分钟即可完成拆卸清理，避免木屑堆积卡滞导轨滑块的隐患。龙门横梁采用箱型截面加内部筋格布局，加工8英尺长度的整板时，主轴头移动到横梁最远端的形变量控制在0.02mm以内，不会出现长板材两端刨削深度不均、雕刻纹路深浅不一的问题，横梁与两侧立柱的连接面采用刮研配作工艺，装配时通过塞尺反复调校接触面间隙，保证龙门移动时的平行度误差不超0.03mm每米，避免长期运行出现龙门偏载啃轨的问题。工作台面采用密集T型槽布局，槽间距经过反复测算，既可以适配通用的气动压料夹具，也能安装定制的真空吸附垫板，加工4英尺宽度内的不同尺寸木料时，不用重新打孔制作专用夹具，压脚的安装位置可以顺着T型槽任意调整，哪怕是带异形轮廓的木料，也能找到稳定的压持点，不会出现加工中木料移位导致的崩边、打刀问题。主轴安装座预留了多组刀具接口，不用拆卸主轴就能快速切换刨刀、铣刀、雕刻刀头，切换刀头后通过定位销保证重复定位精度，省去反复对刀的辅助时间，加工一块整板的多道工序可以一次装夹完成，避免多次装夹带来的定位误差。设备底部的可调支脚搭配减震垫，直接放置在水泥地面上就能调平，不需要额外做预埋地基，小型木工加工厂搬迁设备时也不用重新做基础施工，降低落地门槛。侧面的电气柜采用密封式布局，柜门加装防尘密封条，柜内预留正压通气接口，接入压缩空气后可以让柜内保持微正压，防止细小木屑进入柜内堆积在电气元件上，避免短路、接触不良的故障，延长电气元件的使用寿命。走线全部采用拖链内置布局，拖链的弯曲半径经过匹配计算，长期往复移动不会出现线缆磨损、拉扯断裂的问题，拖链侧面预留开盖缺口，后期更换线缆时不用整体拆解拖链，维护效率提升不少。
