双叶罗茨鼓风机结构设计方案

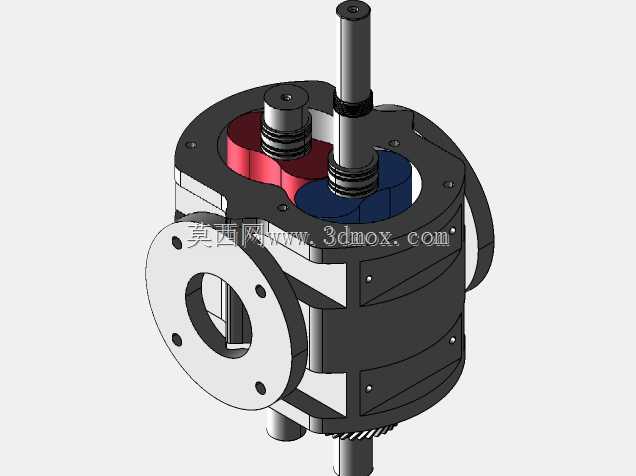

双叶罗茨鼓风机属于容积式回转鼓风设备，核心应用场景覆盖污水处理曝气、粉体气力输送、水产养殖增氧、冶金送风、化工真空抽取、食品行业真空包装等多个工业领域，在低压工况的气体输送与增压环节承担核心作用，能够稳定输出无油洁净的压缩气体，适配对气体洁净度有一定要求的生产场景。该设备的核心工作逻辑是通过壳体内两个同步反向旋转的叶形转子，在转动过程中让进气口侧形成负压区吸入气体，随着转子转动将封闭在转子与壳体腔室间的气体推送至排气口侧，完成连续的气体输送，整个过程无需内部润滑，输出气体不含油雾杂质。从设计思路来看，这款双叶结构的罗茨风机采用了同步齿轮驱动的布局，两根平行的传动轴分别搭载一个双叶转子，齿轮箱设置在机体端侧，保证两个转子始终保持精准的啮合间隙，既避免转子转动过程中出现碰擦磨损，又能尽可能减少腔室间的气体泄漏，提升容积效率。机体采用分体式壳体结构，进排气口采用垂直轴向的布局设计，能够适配多数工业现场的管路安装走向，端盖与壳体的连接面设置密封结构，避免运行过程中出现气体泄漏。从安装边界来看，该结构的安装基准面为机体底部的安装脚，预留了标准的螺栓固定孔位，输入轴端采用标准的轴伸结构，可直接通过联轴器与驱动电机连接，也可根据现场需求加装带轮结构实现变速传动，整体外形紧凑，转子与壳体的间隙控制在合理区间，既保证运行时的热膨胀余量，又能控制泄漏量在允许范围内。设备的进出风口采用标准法兰连接尺寸，能够直接对接同通径的工业管路，无需额外制作过渡连接件，降低现场安装的改造成本。在功能特性上，双叶罗茨风机相比三叶结构，在同等转子直径下拥有更大的单腔输送容积，适合大流量低压比的工况，运行时的转速适配范围宽，可通过调整转速灵活调整输出风量，同时结构简单可靠，维护时仅需定期检查齿轮箱润滑油状态、轴承磨损情况以及转子间隙即可，长期运行的稳定性较强，能够在连续作业的生产场景下保持稳定的风量输出，不会因为运行时长增加出现明显的风量衰减。
