2.54mm引脚间距直插铝电解电容器

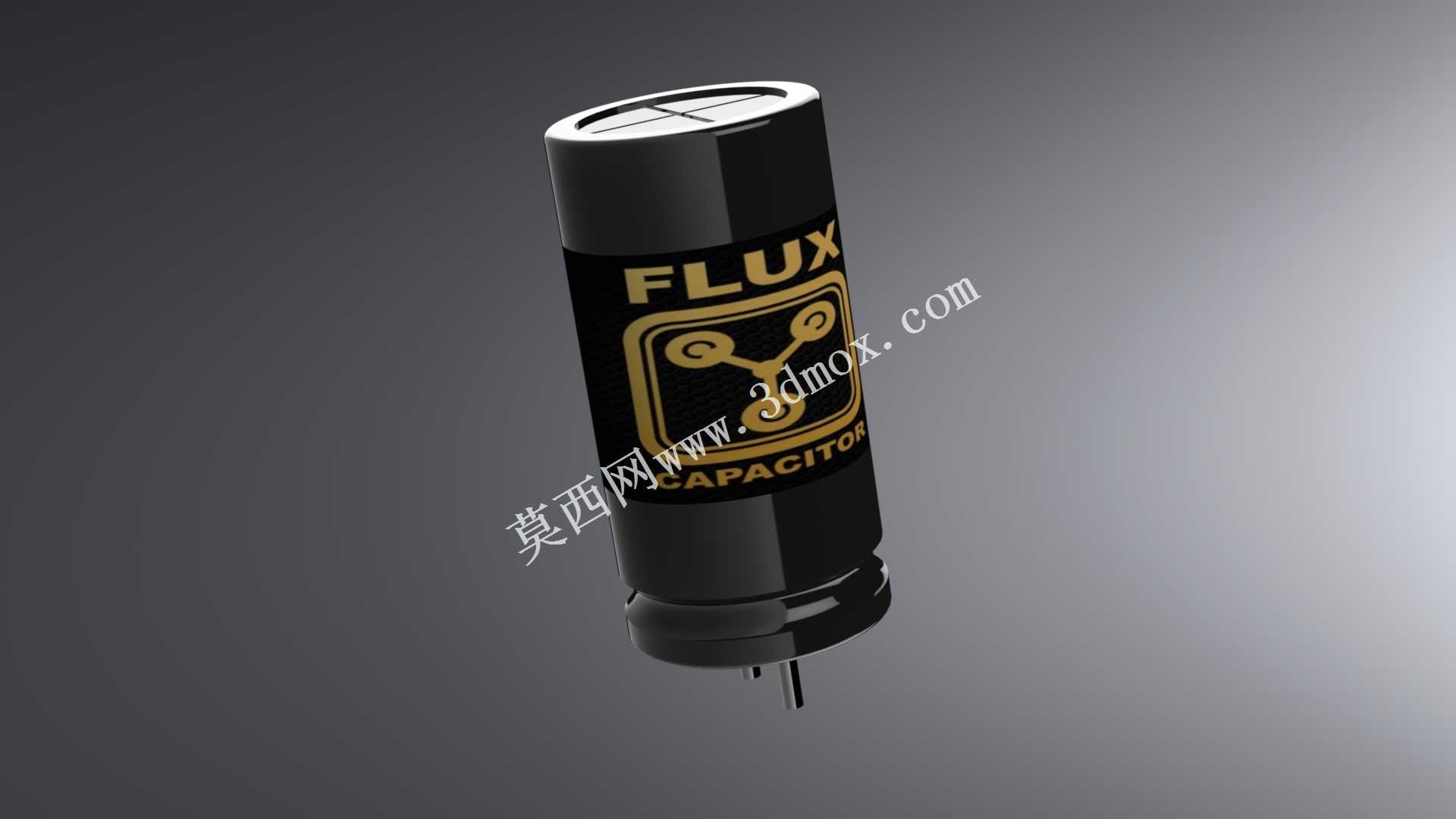

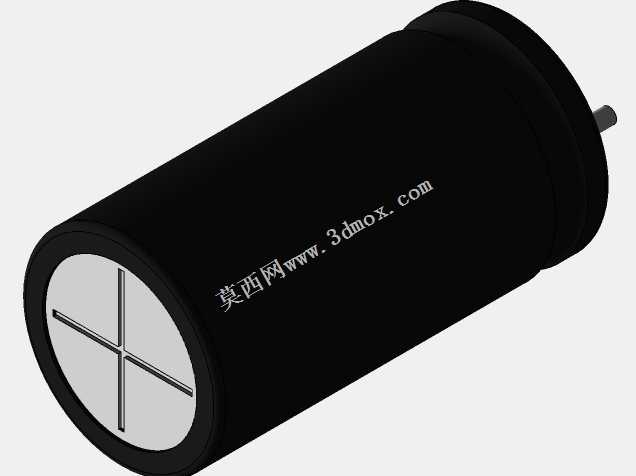

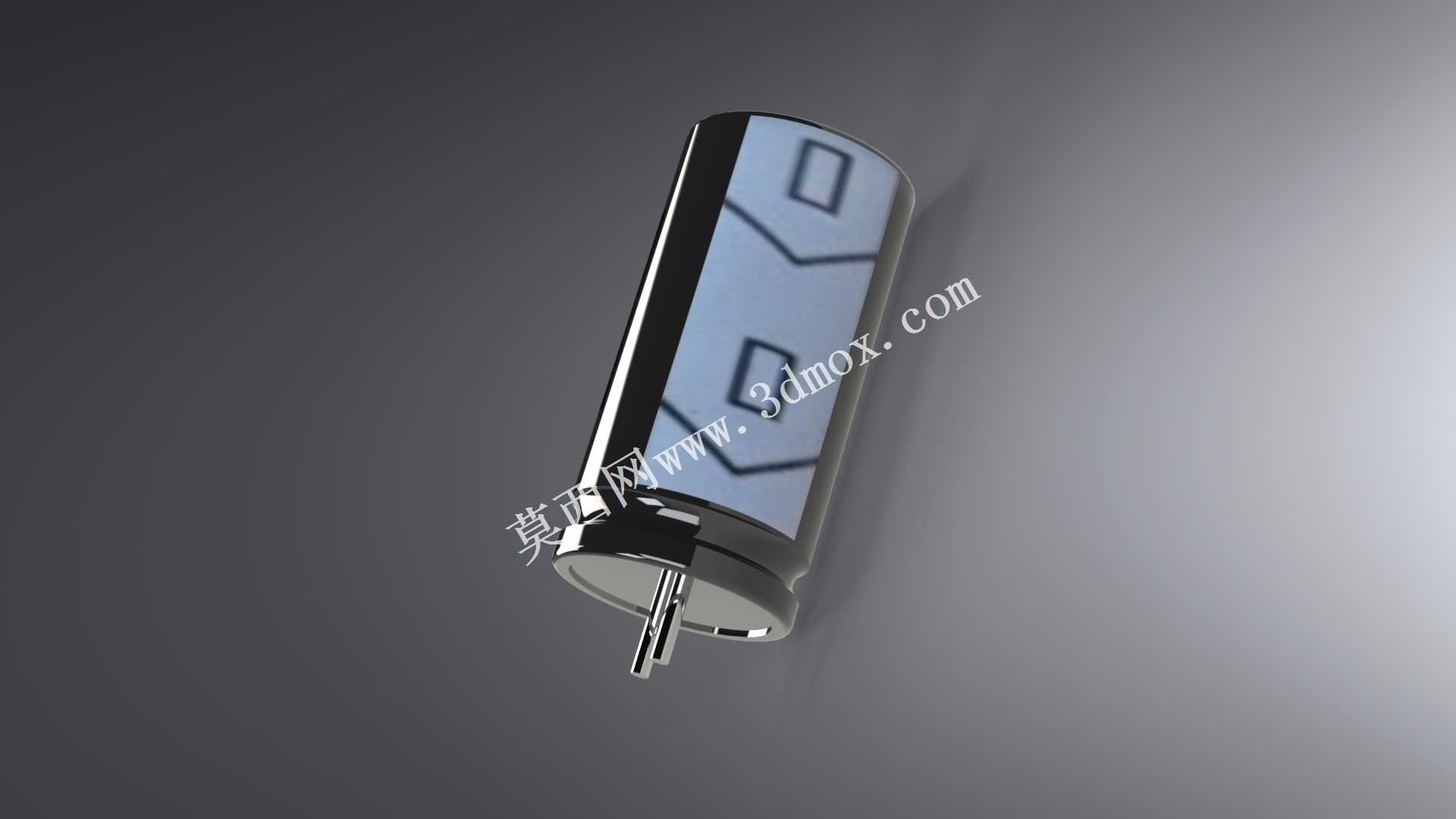

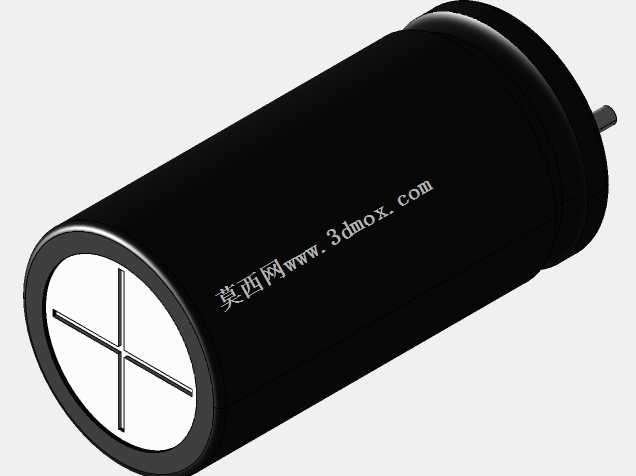

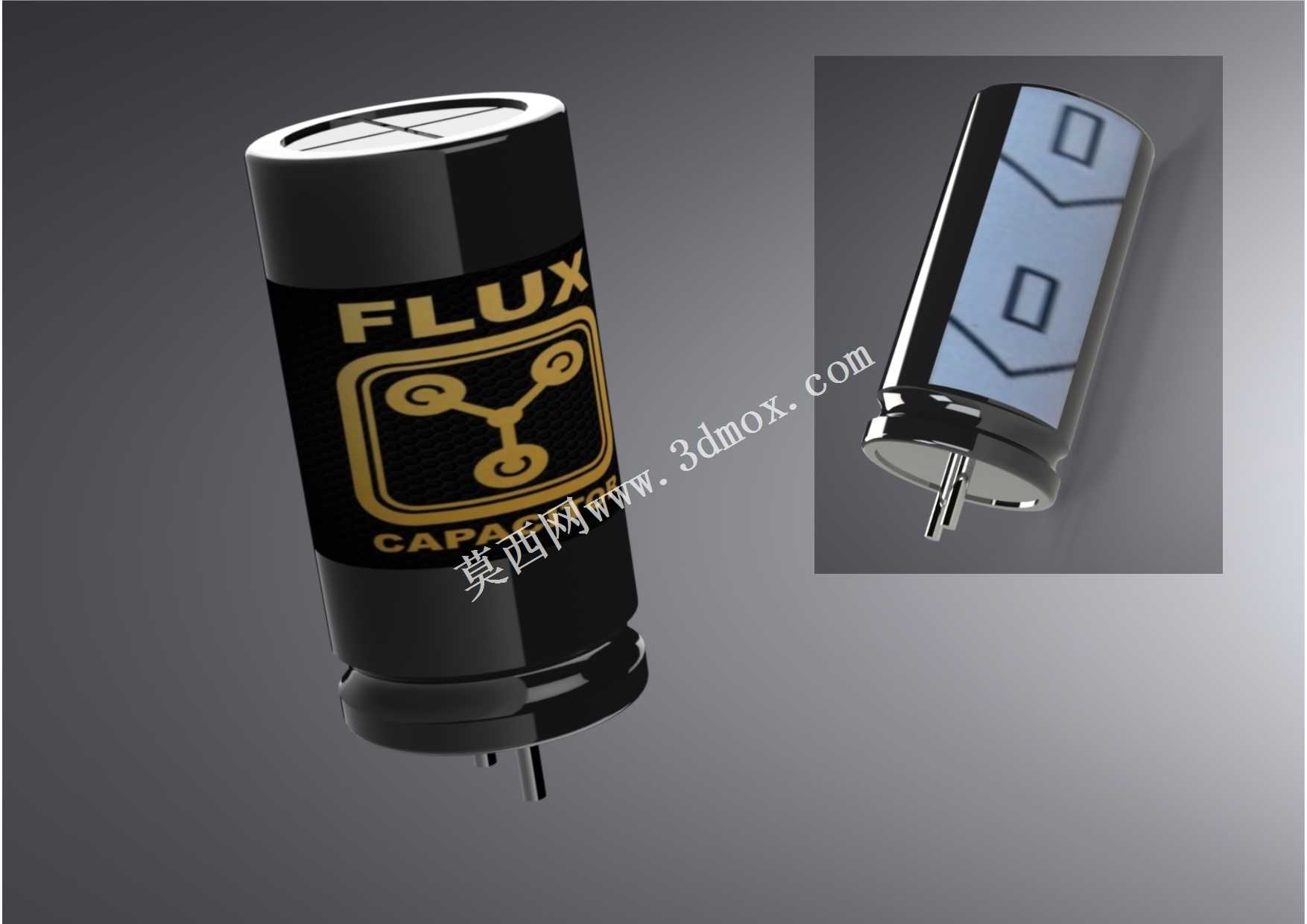

这款直插式铝电解电容器是PCB板级电路设计中极为常用的被动储能元件，主要应用在各类低压直流供电回路中，承担电源滤波、信号耦合、能量缓冲、电压退耦等核心作用，常见于消费电子控制板、工控设备电源模块、小家电驱动板、嵌入式开发板等场景，能够在电路负载出现瞬时波动时快速释放存储的电荷，维持供电电压的稳定，抑制电路中的高频杂波与纹波干扰，保障后端芯片与功能模块的稳定运行。产品采用圆柱形铝壳封装结构，外层包裹带有极性标识的绝缘封套，能够清晰区分正负极引脚，避免安装时出现极性反接的失误，底部引出两根平行直插引脚，引脚间距严格设定为2.54mm，完全匹配通用洞洞板、标准PCB焊盘网格的孔位间距，不需要额外调整焊盘位置即可直接完成插件安装，适配常规波峰焊、手工焊的加工工艺要求。在设计思路上，这款电容模型还原了真实产品的结构细节：顶部预留有十字形防爆压痕，当电容内部因为过压、过温出现电解液气化膨胀时，防爆槽会优先开裂释放内部压力，避免电容外壳炸裂引发电路安全事故；引脚长度预留了足够的加工余量，既可以满足不同厚度PCB板的插装需求，也方便生产过程中根据实际板卡结构进行剪脚调整；外壳的滚边结构、封套的印刷标识区域都做了精准还原，能够直接用于PCB装配的干涉检查、结构布局验证，帮助工程师在设计阶段提前确认元件与周边结构件、其他元器件的安全距离，避免生产组装时出现元件碰撞、安装空间不足的问题。从安装边界来看，这款电容的径向尺寸与引脚间距严格遵循行业通用直插元件规范，在PCB布局时只需要按照引脚坐标预留对应直径的安装孔，同时在电容本体周边预留不小于0.5mm的安全间隙，即可满足自动化插件设备的作业要求，也能避免后续使用过程中元件因为受热膨胀挤压周边器件。模型还原了产品的真实外观比例，既可以用于电路原理展示、产品结构教学，也能直接导入PCB设计软件完成3D布局校验，帮助工程师在打样前就排查出元件高度超限、引脚错位、装配干涉等常见设计问题，大幅缩短板卡开发的迭代周期，减少打样返工的成本。
