方转圆天圆地方钣金过渡连接构件

　　在通风除尘、物料输送、工业排气系统的管路布设场景中，不同截面形状的管路对接一直是现场安装与结构设计的常见痛点，方转圆过渡构件正是为解决方形管路端口与圆形管路端口的衔接需求而生，这类构件也常被工程现场称为天圆地方接头，是管路系统中实现截面平滑过渡的核心连接件。从实际应用场景来看，这类构件广泛出现在厂房通风系统的风机进出口对接位置——多数离心风机的进出风口为方形截面，而后续布设的通风管道多采用圆形螺旋风管，二者无法直接对接，必须通过该类过渡构件实现截面转换，避免管路截面突变造成的风阻激增、气流紊流、噪音过大等问题；在粉体物料气力输送系统中，方转圆构件也常被用于方形料仓出料口与圆形输送管道的衔接，

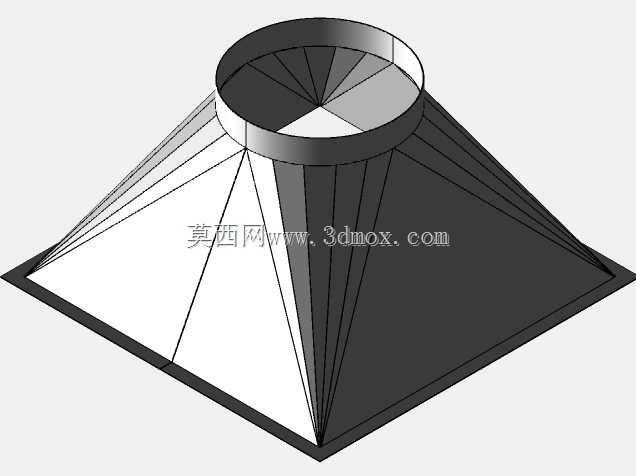

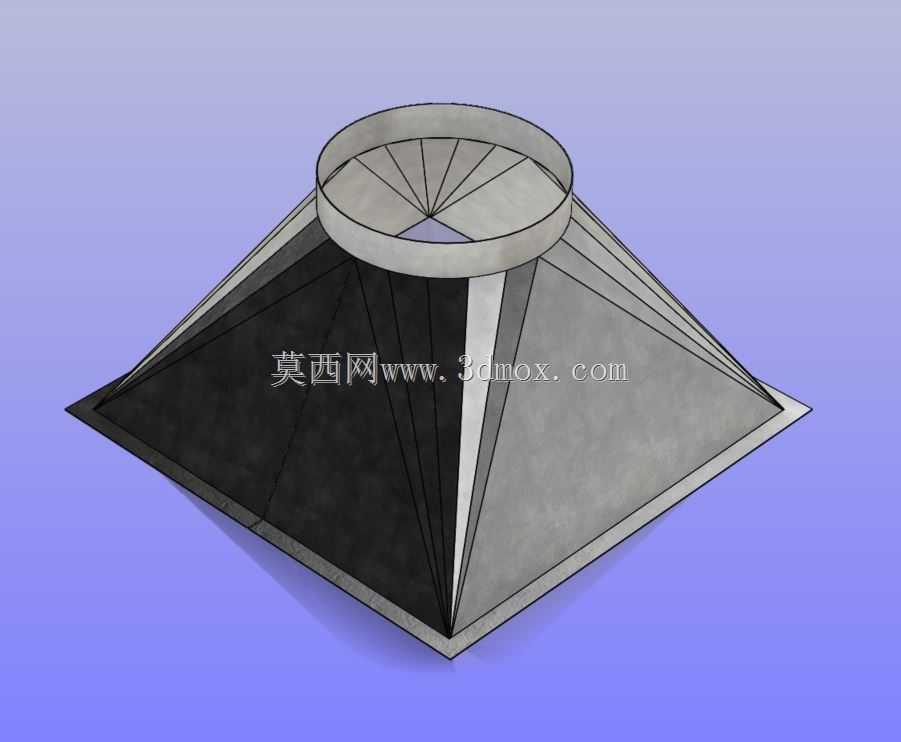

　　平缓的截面过渡能够减少物料在衔接位置的滞留堆积，降低堵料风险。从功能特性来看，该构件采用薄壁钣金折弯拼接成型，整体呈上圆下方的锥台结构，上端圆形端口可与标准圆形风管通过法兰、抱箍或者焊接方式连接，下端方形端口可匹配方形设备接口、方形风管或者方形料仓出口，整个过渡段的壁面采用多块三角形钣金板块拼接，所有板块的折弯角度经过精准计算，能够保证从方形端口到圆形端口的过渡曲面平滑连续，不存在局部凸起或者凹陷的结构，避免气流或者物料通行时出现死角。设计这类构件时，首先需要明确两端接口的安装边界尺寸：上端圆形端口的直径需要匹配对接圆形管路的外径或者法兰内径，保证对接时同轴度偏差控制在合理范围内，避免安装后出现错位应力；

　　下端方形端口的边长需要匹配方形接口的内边或者外边尺寸，四个角的位置需要预留足够的法兰安装或者焊接操作空间，避免现场安装时出现干涉。在钣金展开计算阶段，需要将整个锥面拆分为若干个三角形平面单元，每个三角形的边长通过空间坐标计算得出，保证折弯拼接后整体型面的精度，避免出现拼接缝隙过大、端口错位的问题；壁厚选择需要根据管路内的介质压力、输送物料的磨损特性确定，常规通风系统采用0.8-1.5mm厚度的镀锌钢板即可满足强度要求，若用于输送磨损性较强的粉体物料，则需要适当增加壁厚或者采用耐磨钢板制作。安装过程中，需要保证构件的方形端口与对接方形接口的平面度偏差符合安装规范，圆形端口与对接圆管的同轴度偏差不超过管径的千分之五，

　　整个构件安装后需要做密封处理，通风系统可采用密封胶条或者密封胶填充拼接缝隙，气力输送系统则需要采用连续焊接保证整体气密性，避免出现漏风、漏料的问题。这类钣金构件的结构设计看似简单，实则需要兼顾流体力学特性与钣金加工工艺性：如果过渡段的高度设计过短，会导致壁面倾斜角度过大，气流经过时局部阻力系数陡增，不仅会提升整个系统的能耗，还可能在构件内部产生涡流引发结构振动；如果过渡段高度设计过长，则会造成材料浪费，同时占用过多的管路安装空间，因此设计时需要根据两端接口的尺寸差合理确定过渡段高度，通常将壁面与端口平面的夹角控制在30-45度区间，兼顾阻力特性与空间占用要求。在拼接工艺上，薄壁构件可采用咬口连接或者点焊后满焊的方式，咬口连接的密封性能较好且加工效率高，适合通风类低压管路；焊接连接的结构强度更高，适合压力稍高的气力输送或者高压排气系统，焊接完成后需要对焊道进行打磨处理，避免内壁焊瘤凸起干扰介质流动。
