炭气两用商用焖烤炉结构设计

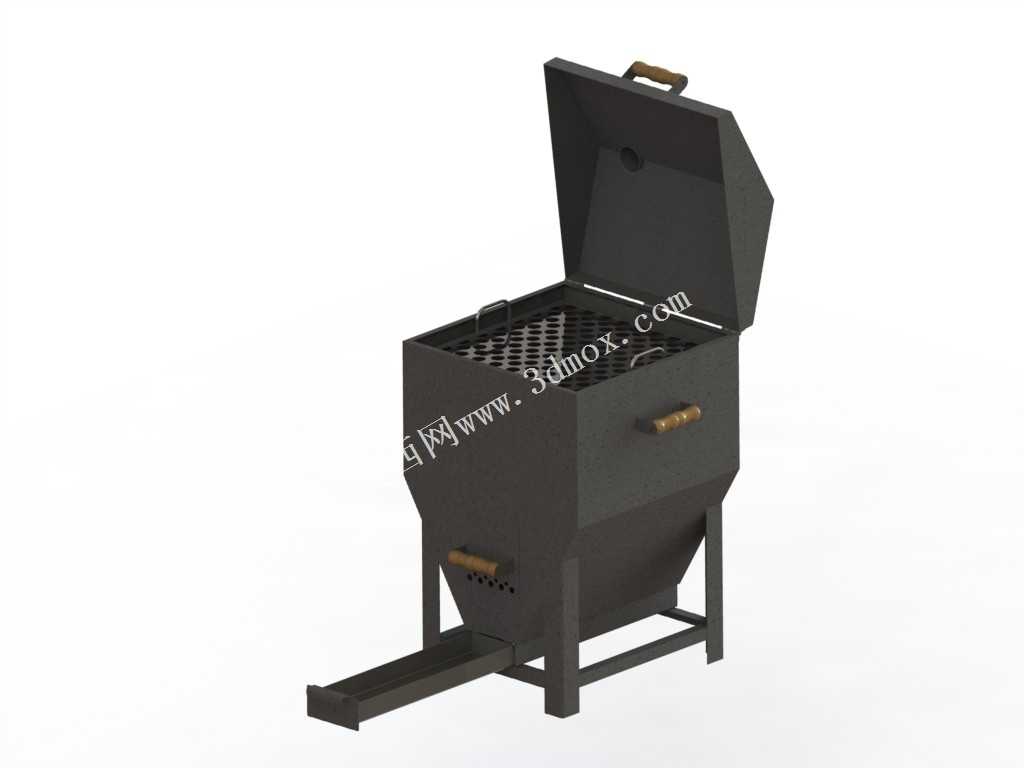

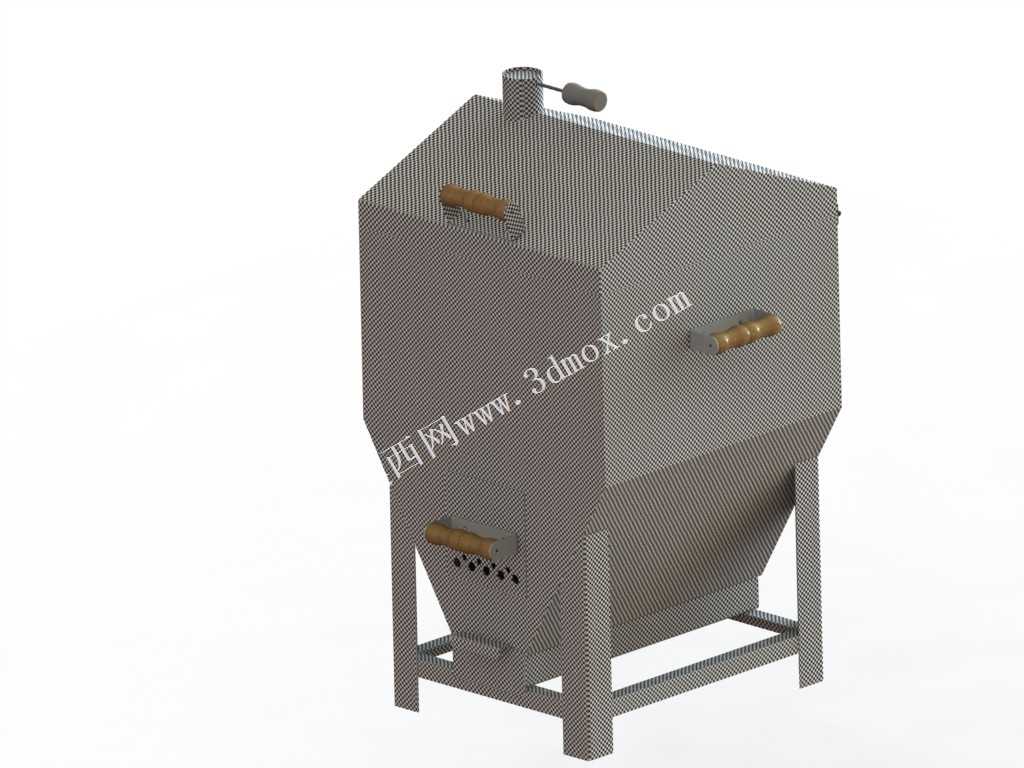

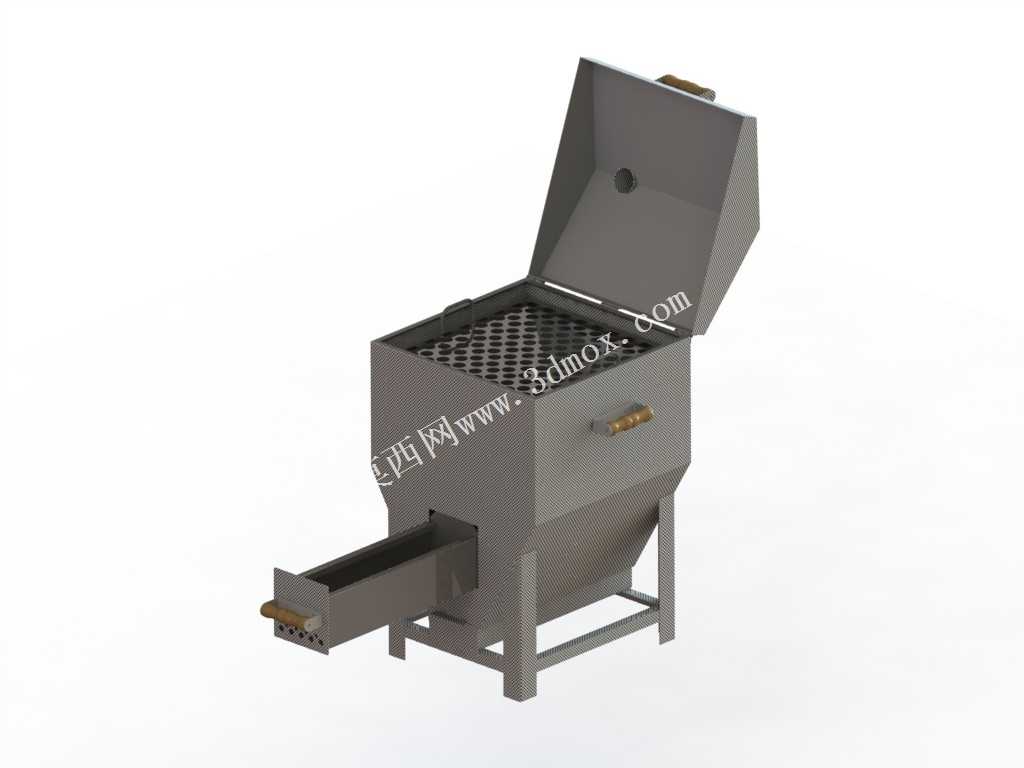

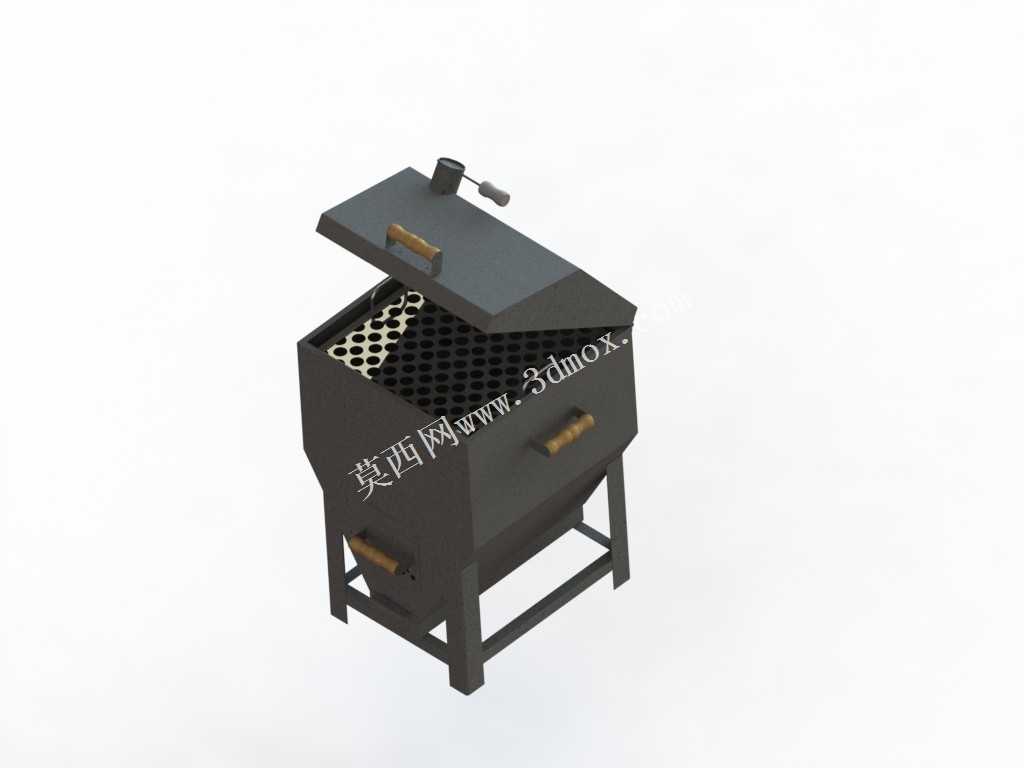

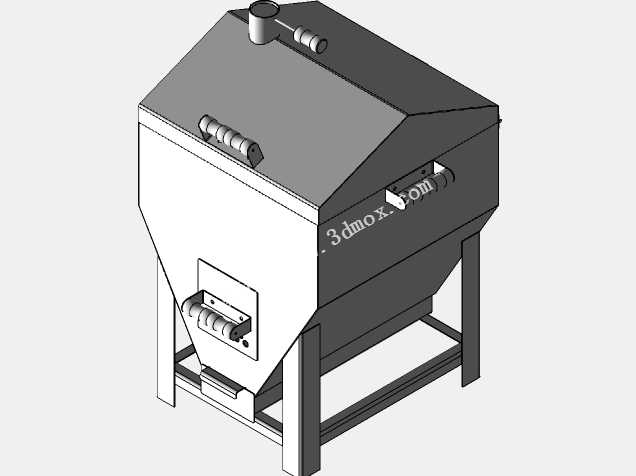

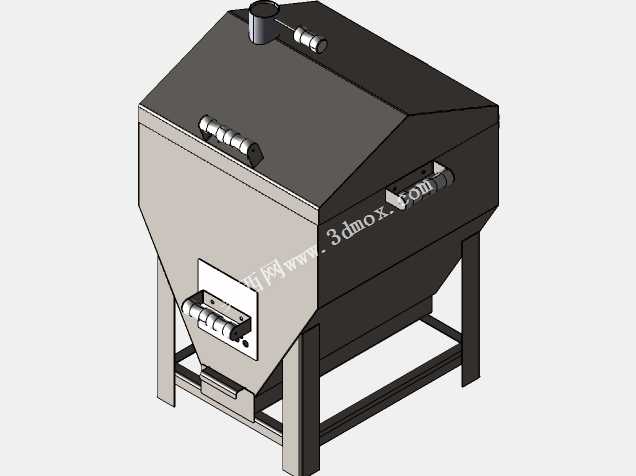

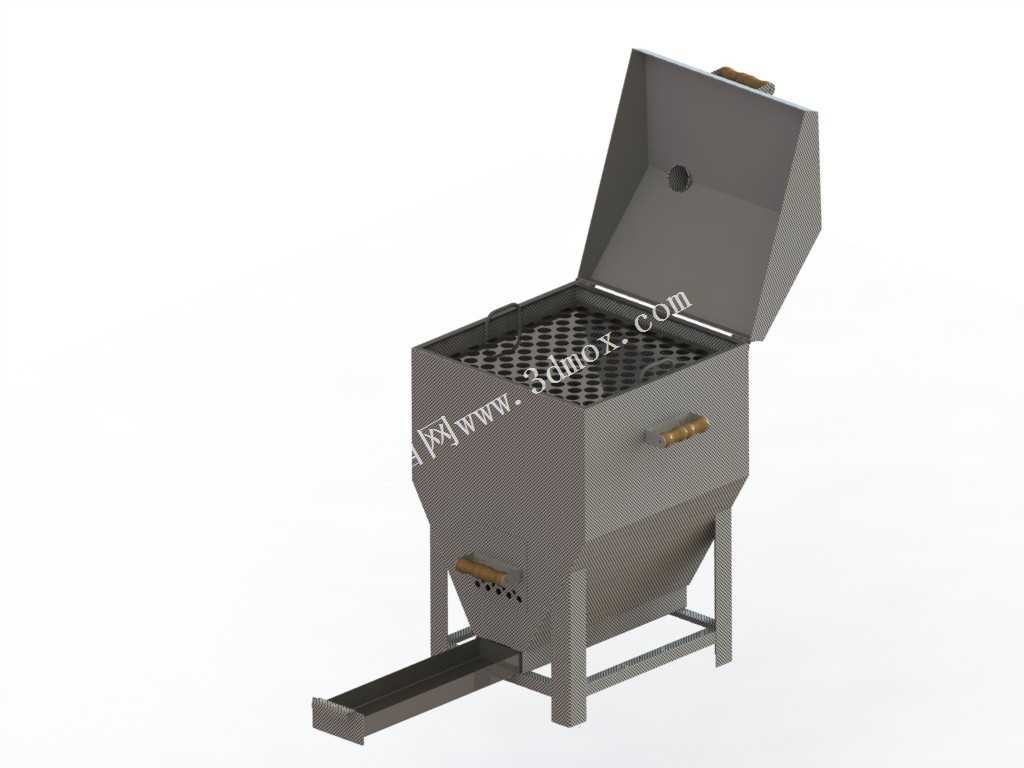

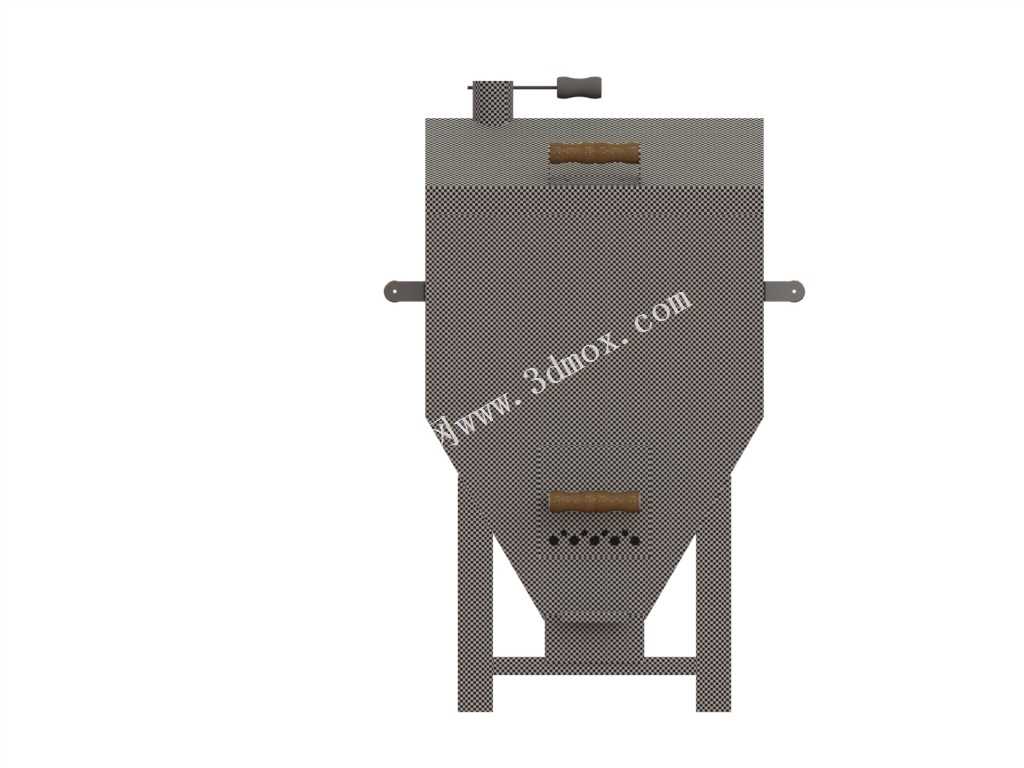

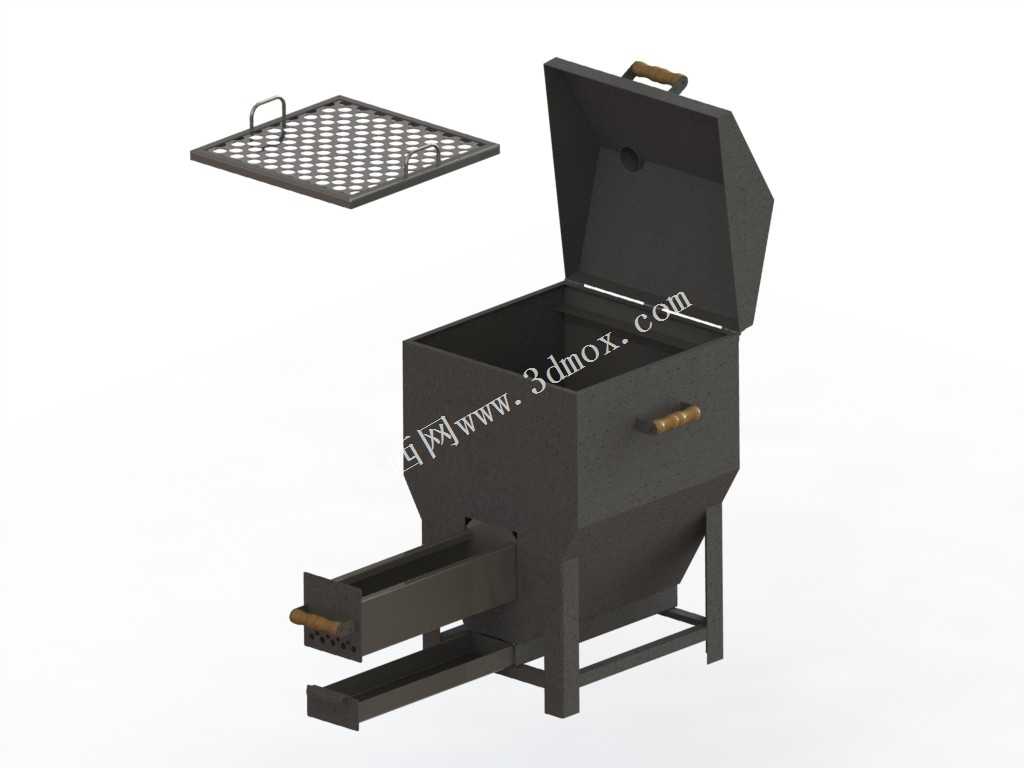

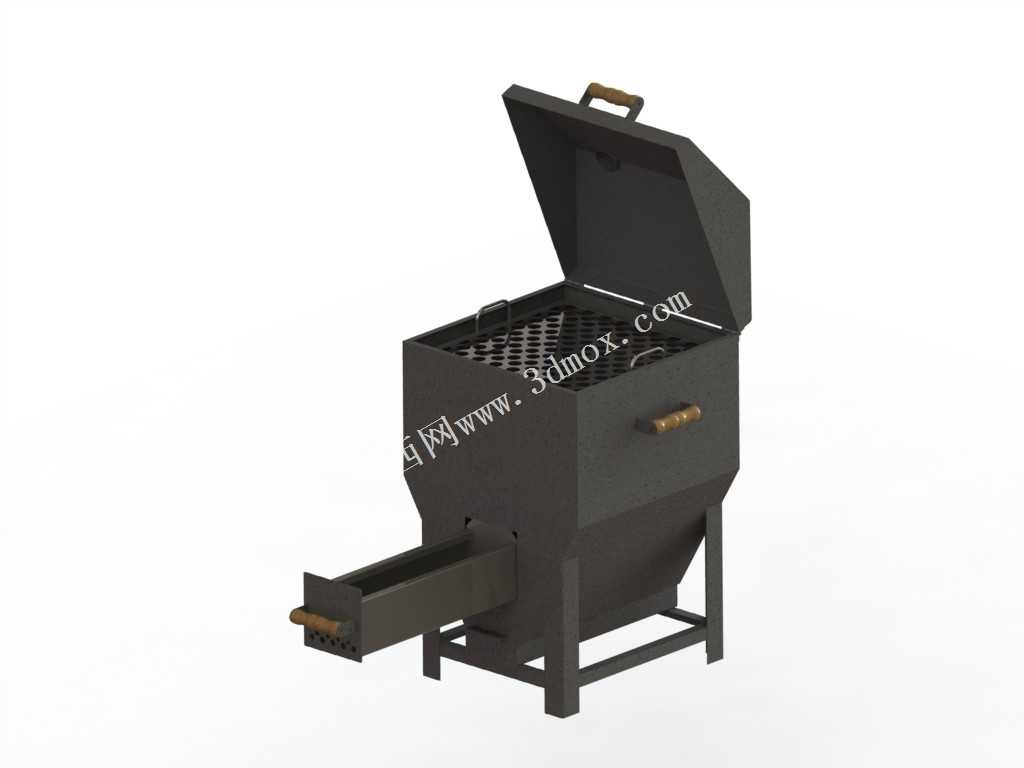

这款焖烤设备主要面向户外餐饮经营、庭院聚餐、露营营地配套等场景使用，可同时满足炭烤风味需求与燃气恒温烤制的高效需求，适配不同经营场景与用户的使用偏好，解决传统单一热源烤炉适配性不足的问题。设备整体采用立式方箱结构，上掀式箱盖搭配木质隔热把手，可在焖烤过程中形成密闭热循环腔体，让热量在腔体内均匀反射，避免食材局部烤焦，同时减少烤制过程中的热量散失，提升热能利用效率。腔体内部设置可拆卸式格栅烤网，烤网采用镂空网格设计，既可以承托不同尺寸的食材，也能让炭块燃烧的烟气、燃气燃烧的热流顺畅穿过网格，直接接触食材表面形成焦香风味层，烤网可整体取出，方便日常使用后的清洁与炭灰清理。设备侧下方设置抽拉式添料结构，同样搭配木质隔热把手，无需打开上盖即可完成炭料补充，避免开盖过程中热量大量流失，也防止高温热气扑出造成操作人员烫伤，抽拉结构与箱体之间设置密封间隙，既保证抽拉顺畅，也能减少不必要的漏风影响炉内温度稳定。设备底部采用方管焊接支架结构，将炉体整体抬离地面，避免炉体高温直接接触放置台面造成烫损，同时支架的四个支脚形成稳定支撑，即使在户外不平整的地面放置，也能保证整体结构的稳定性，降低设备倾翻的风险。设备支持双热源适配，使用炭烤模式时，可通过抽拉结构调整炭层与烤网的距离，实现不同温度区间的烤制需求，适配慢焖、快烤等不同食材的加工要求；切换燃气模式时，可在腔体内配套安装红外燃烧组件，热功率可达2250千卡每小时，红外燃烧方式可让热量更均匀地覆盖烤网区域，温度控制更稳定，适合批量烤制食材时保持出品品质统一。设备的所有木质把手均做隔热固定处理，与金属结构之间设置隔热衬垫，避免长时间高温使用下把手温度过高无法握持；炉体外壳采用钣金折弯焊接成型，边角处做圆弧过渡处理，避免尖锐边角造成磕碰划伤。整体安装边界紧凑，无需额外固定安装，放置在平整硬质地面即可使用，炉体侧面预留燃气组件安装位，改装燃气模式时无需对炉体主体进行切割改动，仅需将配套燃烧组件固定在腔体内部指定位置，连接气源即可使用，改装操作门槛低，用户可根据自身使用需求灵活切换热源模式。炉体下部为锥形收灰结构，炭烤模式下产生的炭灰会自然滑落至下部集灰区域，搭配抽拉式灰斗可快速完成清灰操作，减少日常维护的工作量。
