三脚可调式管道支撑定位工装结构

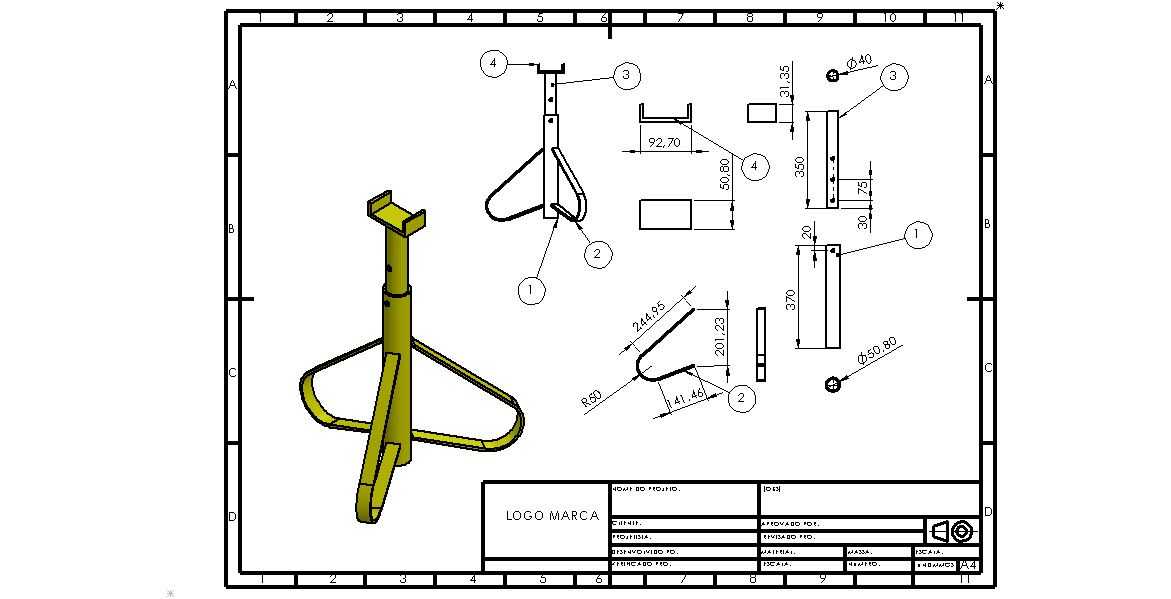

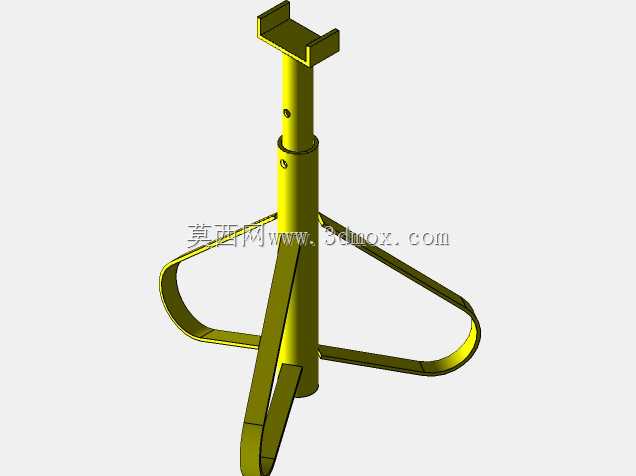

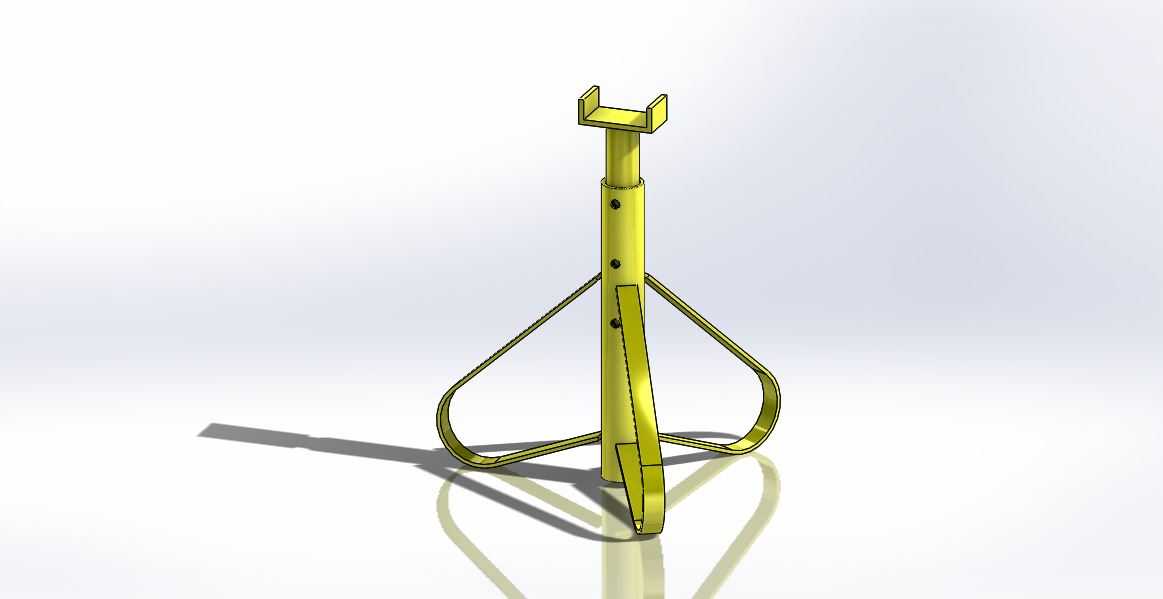

　　在现场管线铺设、设备装配以及临时工位搭建的场景里，这类三脚支撑结构的使用频率远高于固定式焊接支架，核心原因是其可快速部署、高度可调的特性，能适配不同工况下的支撑需求，不需要提前预埋基础，也不需要针对现场高差做额外的垫脚找平，单名操作人员即可完成架设与调整。从结构设计逻辑来看，底部采用三根弧形弯制的支腿，支腿末端向外平滑弯曲形成落地支撑面，相比直杆支腿，弧形结构在接触地面时能通过自身的弹性形变抵消部分地面不平整带来的晃动，同时增大了与地面的接触跨度，整体支撑的倾覆力矩阈值更高，即使支撑的管件存在一定的侧向偏移，也不容易出现侧翻问题。支腿与中心立柱的连接采用周向均布的铰接点位，三根支腿收拢时可以完全贴附在立柱外壁，

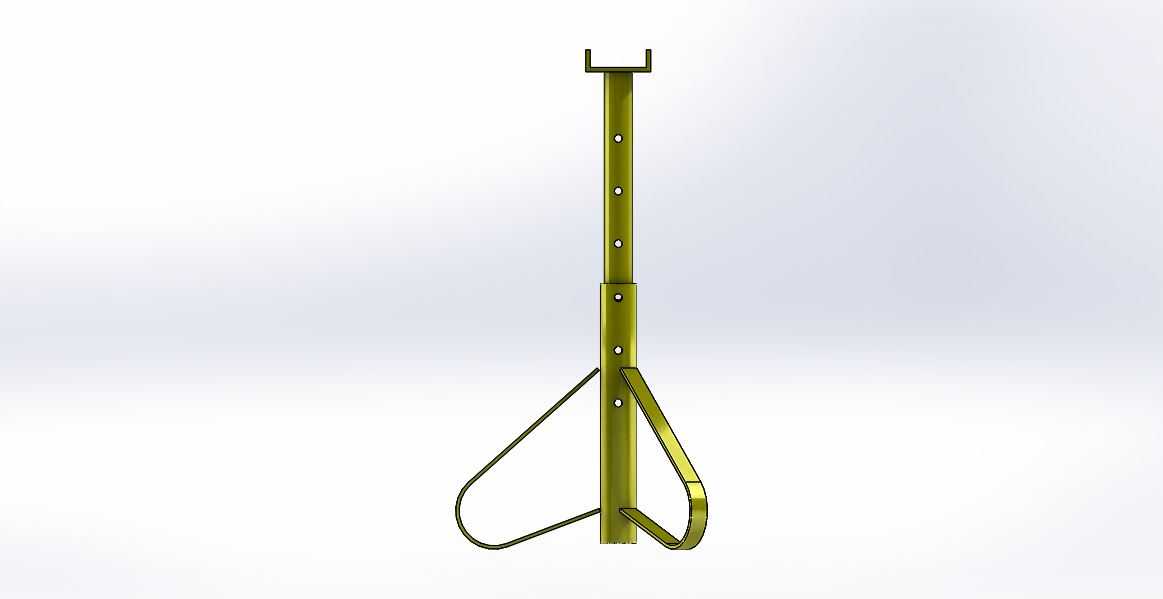

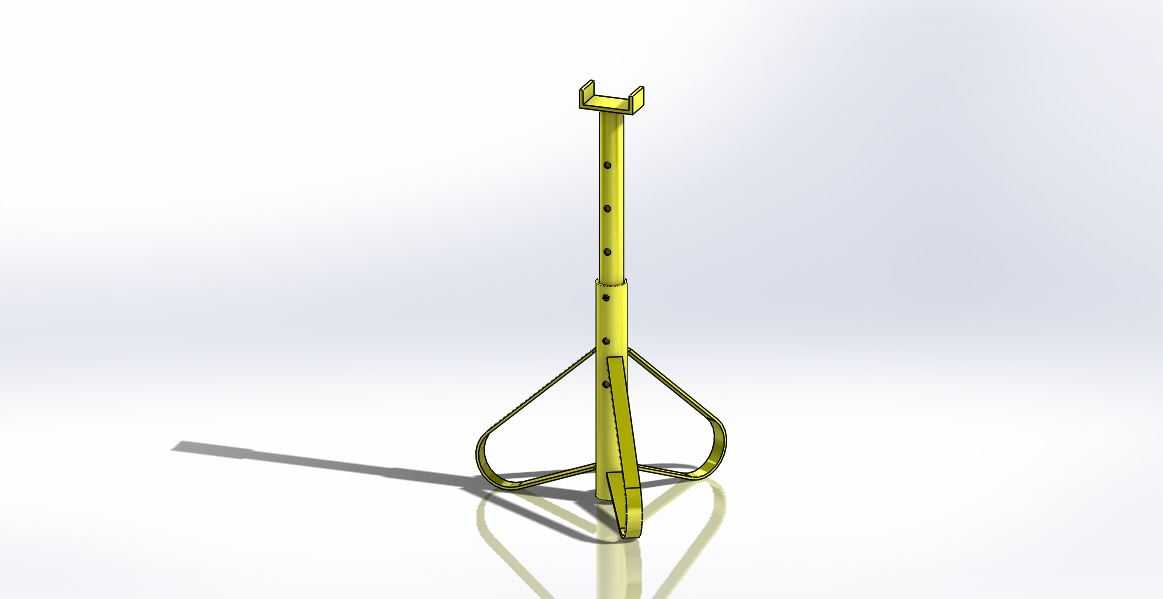

　　收纳状态下整体占用空间极小，方便现场转运与工具箱存放，展开时支腿自然形成120度左右的张角，落地后形成稳定的三角形支撑面，不需要额外的锁止结构即可依靠自身重力保持展开状态，架设效率相比螺栓拼接的支架提升数倍。中心立柱采用套管式伸缩结构，内外管之间通过径向的锁紧销实现高度档位调节，管身上预加工的等距定位孔可以根据现场需要的支撑高度快速调整，调整时只需要拔出锁紧销，将内管拉升或下压到对应高度后插入销钉即可完成固定，相比螺纹调节的结构，这种销钉定位的方式承载能力更强，不会因为长期承重出现螺纹滑牙、支撑高度下沉的问题，适合支撑重量较大的金属管道或者长条形工件。立柱顶端的支撑头采用开口U型结构，U型槽的宽度适配常规直径的圆管外壁，

　　管件放置在槽内时可以被两侧的挡边限制径向位移，不需要额外的捆绑固定即可实现临时定位，在管线组对焊接的场景里，这种U型托头可以让管道在轴向保持自由伸缩的状态，避免焊接过程中热胀冷缩产生的内应力拉扯焊口，同时托头的上边缘做了圆弧倒角处理，不会刮伤管道表面的防腐层或者工件漆面。从安装边界来看，支腿完全展开时的落地直径约为立柱高度的三分之二，在狭窄的管沟边、设备间隙内架设时，只需要清理出对应直径的平整地面即可，不需要额外的操作空间；收拢状态下整体外形为细长杆状，可以直接塞入设备缝隙或者管线架下方存放。在实际使用场景中，这类支撑结构除了管道铺设作业，还可以用于车间内长轴类零件加工时的中间辅助支撑，

　　避免长轴在车削或者铣削过程中因为自重产生挠度变形，也可以作为临时工位的物料托架，放置待装配的棒料、管件，调整到与操作台齐平的高度后，操作人员可以直接拖动工件到装配位置，减少搬抬的劳动强度。设计时针对支腿的受力做了针对性的强化，支腿与立柱连接的铰接点采用加厚的耳片结构，避免长期承重后耳片出现开裂变形，支腿的弧形段做了等强度设计，靠近铰接点的位置截面宽度更大，向落地端逐渐收窄，在保证整体结构强度的前提下尽可能降低自身重量，方便单人搬运操作。立柱的管壁厚度选择兼顾了承重与轻量化需求，在承受额定载荷时，立柱的径向变形量控制在极小范围内，不会因为承重出现弯曲歪斜，顶端的U型托头与内管采用焊接固定，焊缝位置做了打磨处理，避免应力集中导致的焊缝开裂。不同于固定式的支撑墩，这种可调三脚支撑可以重复使用，在一个工位的作业完成后，可以快速收拢转移到下一个作业点，不需要做拆除或者破坏作业面的处理，在户外管线抢修、车间临时装配、设备检修等需要快速搭建支撑的场景里，其实用性远高于传统的固定式支撑结构。
