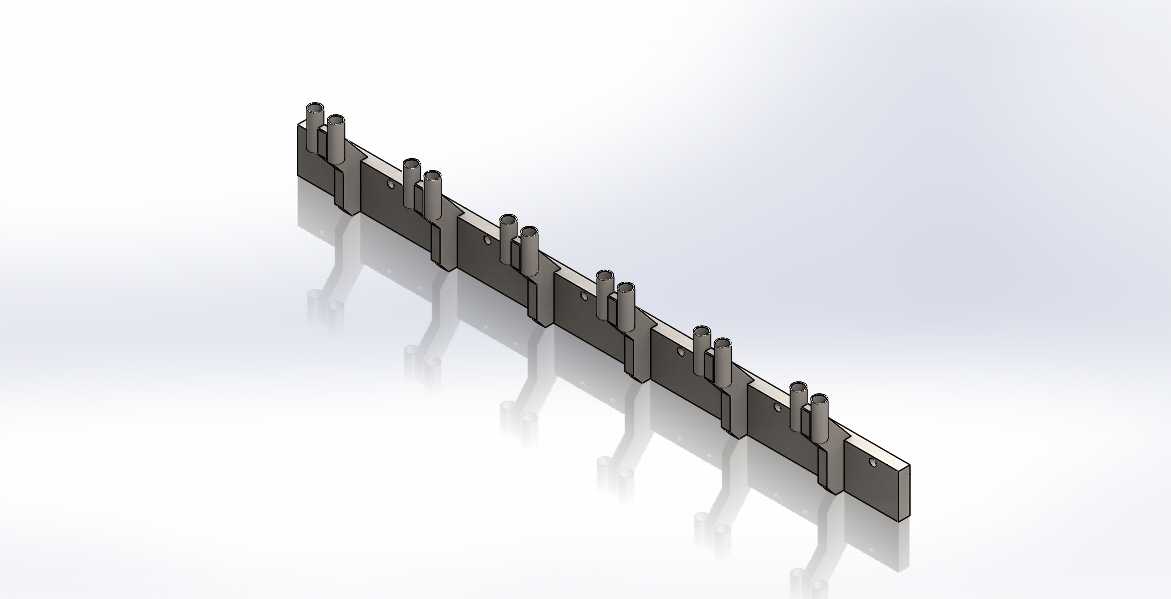

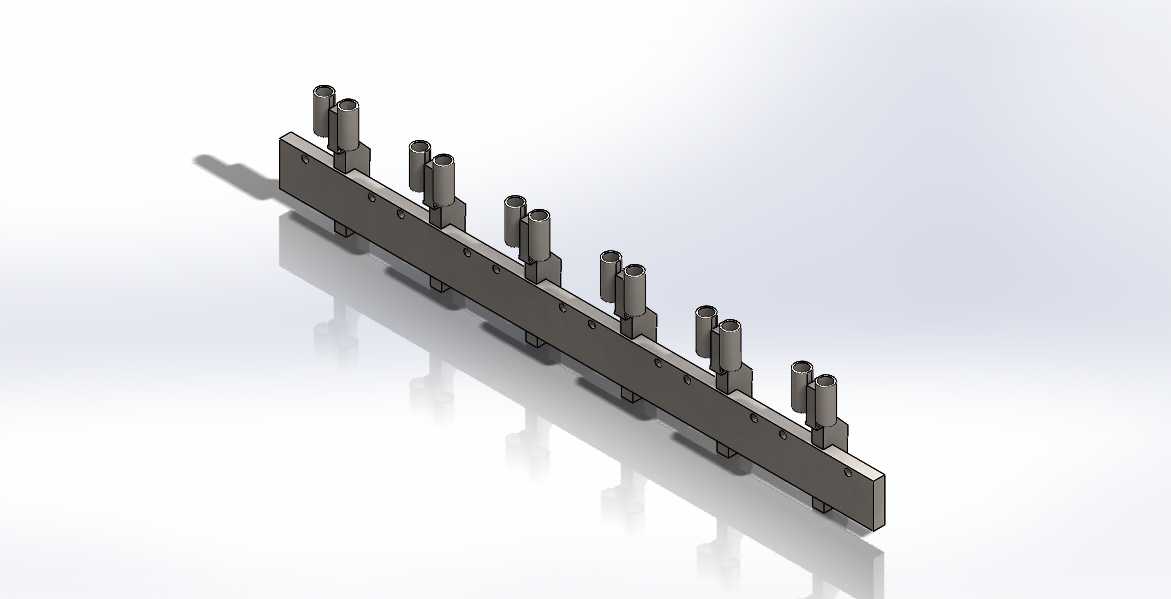

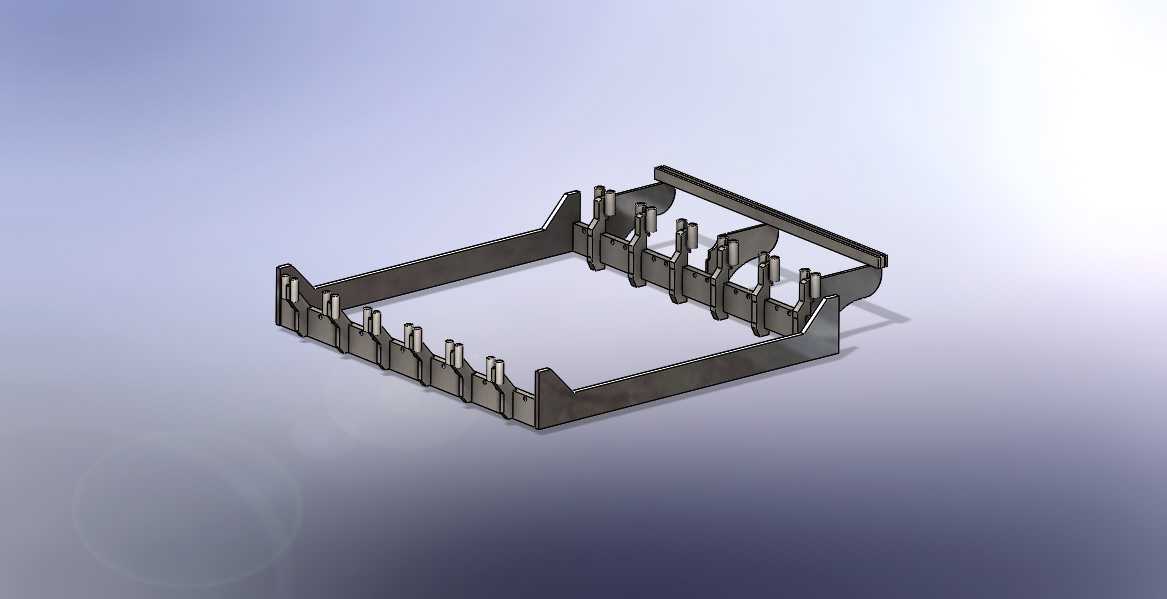

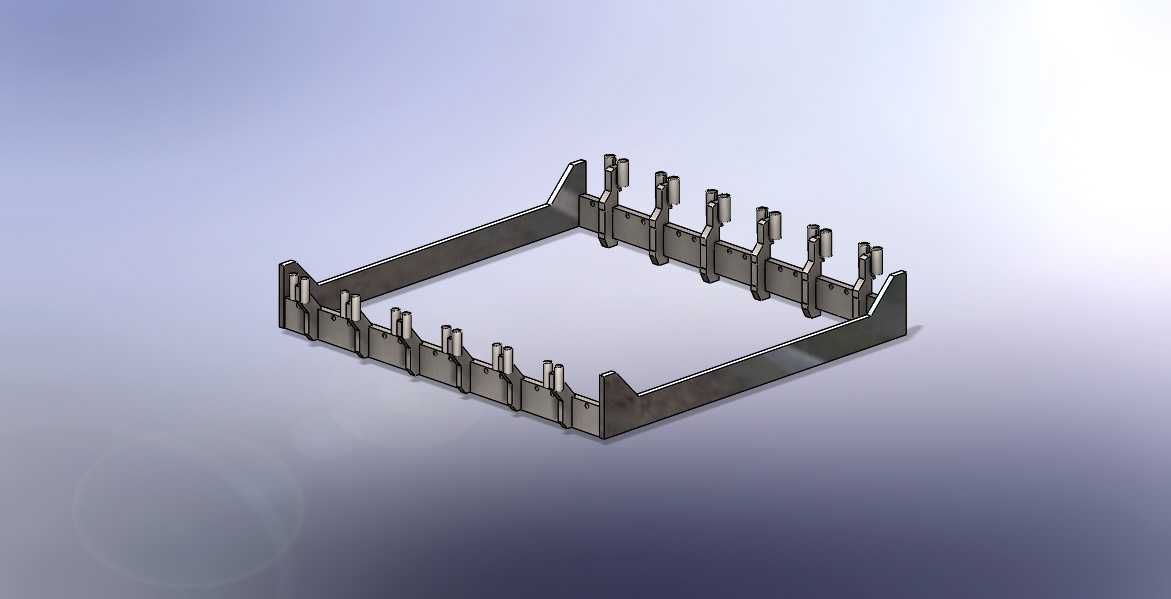

长条形多工位集成式传感安装基座结构

　　在自动化产线的多点位检测工位布局中，这类长条形集成安装结构的应用场景十分广泛，常见于物流分拣线的货品到位检测、包装设备的多工位物料位置校验、自动化装配线的工序节点信号采集环节，核心作用是将多个同规格传感单元按固定间距集成在同一根安装基体上，替代零散的单传感器独立安装支架，大幅减少现场安装的调试工作量，同时保证各检测点位的间距精度一致性。从实际使用需求出发，这类结构的设计首先要匹配现场安装的工位间距，基体上的每一个传感安装座的中心距需要严格对应产线上各检测点的位置公差要求，避免出现检测盲区或者信号触发错位的问题。基体本身采用长条式型材结构设计，底部预留了通长的安装槽孔，既可以通过T型螺栓配合铝型材机架直接固定，

　　也能在钢板焊接的机架上通过穿装螺栓完成固定，安装边界的适配性较强，不需要针对不同机架材质额外加工定制转接件。每个独立的传感安装位都做了同轴的定位止口，传感单元装入后可以直接保证检测方向的垂直度，不需要现场反复调整传感头的朝向，止口的内径尺寸匹配常规圆柱型传感单元的外径公差，装入后通过侧面的紧定螺钉即可完成锁紧，防止设备运行过程中振动导致传感单元移位。设计过程中首先要核算基体的整体刚性，因为这类结构通常安装在设备的进料端或者工位衔接处，会持续受到设备运行带来的振动影响，如果基体刚性不足，长时间运行后会出现弯曲变形，导致各传感单元的检测位置偏移，直接影响检测信号的准确性，所以基体的壁厚和加强筋的设置需要结合总长度做刚性校核，

　　通常长度在1米以内的这类基座，基体壁厚不低于3mm即可满足常规工业场景的抗振要求，不需要额外增加加强筋。外形尺寸方面，这类结构的宽度通常控制在40mm以内，高度根据选用的传感单元长度调整，整体不会占用过多的设备安装空间，适合在设备侧边的狭窄空间内布置。基体上的安装座采用等间距排布，间距可以根据实际检测需求做调整，通用场景下常用的间距为50mm、100mm两种规格，能够覆盖大部分自动化产线的检测点位布局需求。在安装边界的处理上，基体的两端都做了倒角处理，避免安装过程中尖锐边角划伤操作人员，同时两端预留了足够的螺栓操作空间，不需要在安装时额外避让边角。每个传感安装位的侧面都预留了走线槽位，

　　传感单元的线缆可以顺着基体侧面的槽位统一归集布线，避免线缆散乱在设备表面，既提升了设备布线的整洁度，也能防止设备运行过程中线缆被运动部件剐蹭破损。从功能特性来看，这种集成式结构相比零散安装的支架，整体的安装效率可以提升60%以上，因为只需要固定一根基体就完成了所有传感单元的基础定位，后续只需要微调每个传感单元的伸出长度即可完成调试，而零散安装需要逐个固定支架、逐个调整位置和角度，调试周期长且后期维护时如果单个支架松动，会直接影响对应点位的检测精度。在实际选型应用中，需要根据现场的检测点位数量确定基体上的安装座数量，同时结合传感单元的检测距离调整安装座的高度，保证传感头的检测面到被测物体的距离处于传感器的有效检测范围内。另外这类结构的基体表面通常做发黑或者阳极氧化处理，提升表面的防锈能力，适合在有少量切削液或者粉尘的工业车间环境下长期使用，不会因为表面锈蚀导致传感单元拆卸困难。设计时还要注意紧定螺钉的位置设置，要将紧定螺钉设置在便于操作的侧面，避免安装后紧定螺钉朝向机架侧，导致后期调整传感单元时无法操作锁紧件。基体底部的安装槽采用长圆孔设计，允许安装时沿长度方向做±5mm的位置微调，补偿机架加工时的孔位误差，降低对机架安装孔的加工精度要求。
